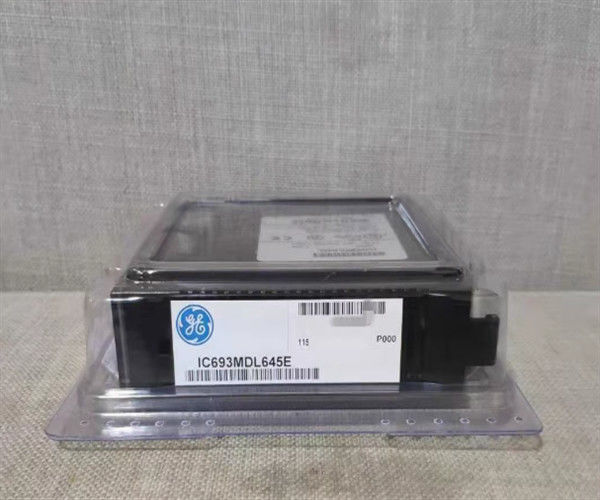

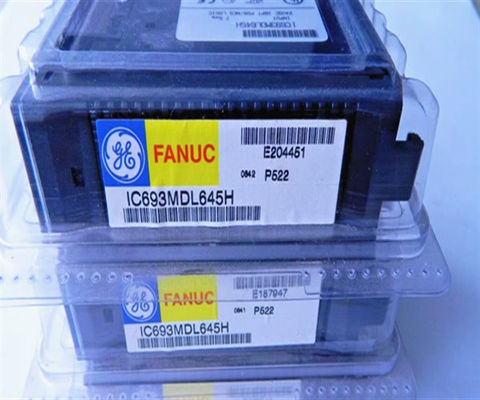

Переработанный GE-Emerson IC693MDL645 24-вольтный модуль положительного/отрицательного логического ввода постоянного тока

Описание продукта  IC693MDL645

IC693MDL645 представляет собой 24-вольтный постоянный положительный/отрицательный логический вход, принадлежащий серии программируемых логических контроллеров 90-30.Он может быть установлен в любой серии 90-30 системы ПЛК, которая имеет либо 5 или 10 -slot основной пластинки. Этот входный модуль имеет как положительные, так и отрицательные логические характеристики. Он имеет 16 входных точек на группу. Он использует один общий терминал питания. Пользователь имеет два варианта питания полевых устройств;либо подавать энергию напрямую, либо использовать совместимое +24BDC.

Модуль IC693MDL645 обладает двойными логическими характеристиками, что делает его идеальным в приложениях, требующих электронных коммутаторов близости, ограничительных коммутаторов и кнопок.Важно отметить, что проводка и текущая идентификационная информация расположена на вставкеЭта вставка расположена между внутренней и внешней поверхностью двери с петлями.Текущая идентификация расположена на внутренней стороне вставки.Этот модуль классифицируется как низковольтный, поэтому наружный край вставки имеет цветовой код синий.

В верхней части модуля расположены два горизонтальных ряда, каждый из которых имеет восемь зеленых светодиодов.а те, которые вторым рядом,Эти светодиоды служат для обозначения состояния включения или выключения каждой точки ввода.

Этот 24-вольтовый модуль положительного/отрицательного логического ввода постоянного тока имеет номинальное напряжение 24 вольт с диапазоном напряжения ввода постоянного тока от 0 до +30 вольт постоянного тока. Изоляция 1500 вольт между стороной поля и стороной логики.Входной ток при номинальном напряжении обычно составляет 7 мАДля его входных характеристик: напряжение в состоянии включения составляет от 11,5 до 30 вольт постоянного тока, в то время как напряжение в состоянии выключения составляет от 0 до ± 5 вольт постоянного тока.Максимально 1 мАВремя отклика включения и выключения обычно составляет 7 мс для каждого. Потребление энергии при 5 В составляет 80 мА (когда все входы включены) от 5-вольтной шины на заднем плане.Потребление электроэнергии при 24 В составляет 125 мА от изолированной 24-вольтовой обратной шины или от питания, поставляемого пользователем.

Технические спецификации IC693MDL645

16-точечный входный модуль GE Fanuc IC693MDL645 представляет собой 24-вольтовый модуль положительного и отрицательного логического входа, предназначенный для системы программируемого логического контроллера (ПЛК) GE серии 90-30.Модуль ввода IC693MDL645 обеспечивает 16 неизолированных входных точек, расположенных в одной группе из 16 входов в одной группе с общим терминалом ввода мощностиВходной модуль IC693MDL645 предназначен для работы с положительными или отрицательными логическими характеристиками.и эта особенность делает его подходящим для широкого спектра устройств ввода, таких как кнопкиМодуль ввода IC693MDL645 может быть установлен в любом слоте ввода/вывода ПЛК серии 90-30, который поддерживает 5-слотную или 10-слотную базовую плату.

Входной модуль IC693MDL645 использует либо внешнее источник питания постоянного тока, поставляемый пользователем, либо изолированное 24 вольтное источник питания постоянного тока.Этот модуль имеет диапазон входного напряжения от 0 до 30 вольт постоянного тока и максимальное расходование энергии на заднем плане 80 миллиампер при 5 вольтах постоянного тока и 125 миллиампер при 24 вольтах постоянного токаВходы входного модуля IC693MDL645 работают с напряжением от 15,5 до 30 вольт постоянного тока на входе и 3,2 миллиампера минимального тока на входе.Он имеет до 1500 вольт изоляции между логической стороны и стороны поляМодуль IC693MDL645 имеет информацию о проводке и идентификации тока внутри вставки модуля, и он имеет цветовой код для легкой идентификации класса напряжения (низкое напряжение).На передней части этого модуля есть 2 горизонтальных ряда светодиодов (8 светодиодов на ряд), которые индивидуально пронумерованы, чтобы указать состояние включения или выключения каждой входной точки.
