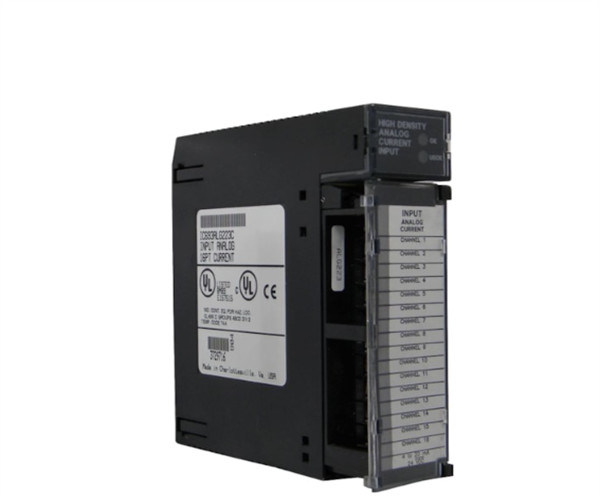

Переработанный модуль ввода аналогового тока GE-Emerson IC693ALG223 с 16-канальным диапазоном

Описание продукта IC693ALG223

IC694ALG223 представляет собой аналоговый модуль ввода тока с 16 каналами/однокончательными входами. Каждый вход может быть настроен с помощью предоставленного программного обеспечения для любого из трех диапазонов ввода: от 4 до 20 мА, от 0 до 20 мА,или от 4 до 20 мА.

В диапазоне от 4 до 20 мА расширенный диапазон может обнаруживать входный ток от 4 мА до 0 мА,который обеспечивает обнаружение неисправностей открытых проводов в применениях от 4 до 20 мА. Модуль может сообщать статус модуля и состояние внешнего питания CPU с помощью присвоенных программных справочных адресов.Установка модуля IC694ALG223 совместима с любым слотом В/В в системе RX3i.

IC694ALG223 использует 120 мА от шины 5 ВДК на заднем плане ПЛК и требует 65 мА плюс текущий ток петли ((s) от поставляемого пользователем +24 ВДК.

Если светодиод указывает на состояние модуля при включении, то состояние является ОК, и модуль настроен. Если он показывает ОТ, то нет питания на заднем плане,или таймер охранного пса истек). Постоянное быстрое мигание: указывает на то, что конфигурационные данные не принимаются от процессора.Медленные вспышки, сопровождаемые отключением, указывают на неудачную диагностику включения или ошибку выполнения кода.Светодиод питания пользователя подтверждает, что внешнее питание 24 VDC соответствует ожидаемым характеристикам.

Конфигурируемые параметры модуля IC694ALG223 включают активные каналы, справочный адрес для входных данных, длину и диапазон, низкую/высокую тревогу и набор сканирования В/В.

Технические спецификации IC693ALG223
