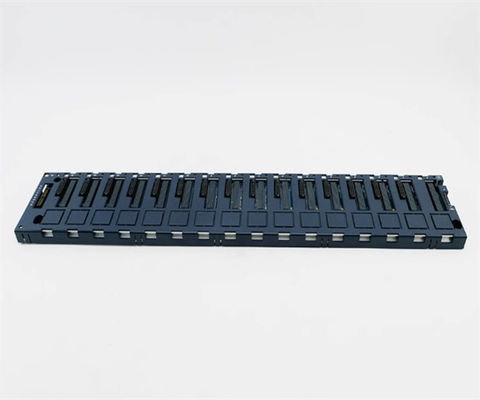

IC695CHS016 - Emerson Rx3i Базовые пластинки универсальная задняя плоскость

Описание продуктаЯ...C695CHS016

IC695CHS016 - 16-слотный универсальный задний план из серии GE Fanuc RX3i.RX3i Universal Backplane поддерживает как PCI (IC695), так и серийные (IC694) модули ввода/вывода и опциональные модули с двухуровневой обратной панельюСм. спецификации для этого устройства на веб-сайте IC695CHS016.

IC695CHS016 представляет собой универсальный задний план с шестнадцатью (16) слотами, который является частью серии PACsystem RX3i Programmable Automation Controller (PAC).Этот задний план от Emerson Automation используется для размещения универсальных контроллеров и базовых модулей I / O и поставляется с интегральной поддержкой периферийных компонентов (PCI) и высокоскоростной серийной шиныIC695CHS016 измеряет 23,7 (w) x 5,57 (h) x 5,80 (d) или 601,98 (w) x 141.5 (h) x 147.32 (d)) и потребляет 600 мА @ 3.3 VDC и 240 mA @ 5 VDC, который питается от источника питания RX3i. Эта базовая пластина также поддерживает горячую замену модулей, что способствует доступности системы и простоте обслуживания.Задняя плоскость IC695CHS016 также может называться шасси.Независимо от того, какой термин используется, IC695CHS016 обеспечивает подключение модуля к задней плоскости, распределение питания и поддерживает внутреннюю связь каждого модуля.Дополнительно, эта базовая пластина имеет необходимый интерфейс для взаимосвязи локальной базы расширения, позволяющий устанавливать дополнительный модуль и подключаться к той же шине, которая размещается на IC695CHS016.IC695CHS016 поддерживает только горизонтальную установкуОн поставляется с терминальной полосой для проводки изолированного входа 24 VDC и изолированной земли.Рекомендуется устанавливать его на подпанель корпуса с разрешением NEMA/UL Type 1 или с разрешением IP20 (IEC60529) как минимумДля естественного охлаждения воздуха необходимо соблюдать минимальный просвет для установки.

IC695CHS016 - универсальный задний план, который имеет 16 слотов и терминальную полосу для изолированных входов. The backplane is manufactured by GE Fanuc and it is part of the RX3i PACSystem series of industrial PLC components The backplane includes a connector for serial expansion and a grounding point along with a grounding barЗадняя плоскость совместима с серийными компонентами ввода/вывода с линии IC694, опционными модулями и компонентами IC695, которые основаны на PCI.IC695CHS016 задней плоскости требует минимального просвета 102 миллиметров (4 дюйма) для наилучшей производительности и он предназначен для горизонтальной установкиУниверсальный задний план IC695CHS016 имеет входное напряжение +24 вольт и внутреннюю мощность 240 миллиампер при 5 вольтах постоянного тока, в то время как его внутренняя мощность составляет 600 миллиампер при 3,3 вольтах постоянного тока.При установке в помещенииВ зависимости от того, где используется задняя поверхность, она может иметь защитный рейтинг от IP 20 до IP 54.GE IC695CHS016 задний план предназначен для установки в стойке и он чрезвычайно надежен, если он установлен правильноПомимо вышеупомянутых типов компонентов, IC695CHS016 приемлет такие компоненты, как процессоры, модули питания и модули серийного расширения.Следует упомянуть, что есть компоненты, которые требуют более одного слота, как блок питания переменного тока, который требует 2 пустых слота. This means that each individual slot can be configured for a specific module and a backplane like the IC695CHS016 backplane is an ideal platform for high-performance systems that involve many componentsЗадняя панель изготовлена из прочных материалов и имеет корпус следующих размеров: 141,4 x 602 x 147,3 миллиметра (5,5 x 23,7 x 5,8 дюйма).

Технические спецификации ОФЯ...C695CHS016
