1734-IE2C ALLEN BRADLEY Пункты ввода и вывода 2 точки аналоговый входный модуль

Описание 1734-IE2C

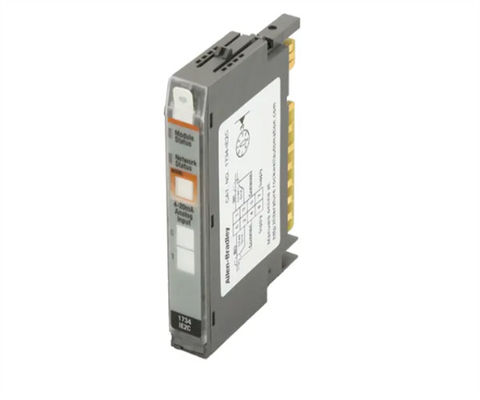

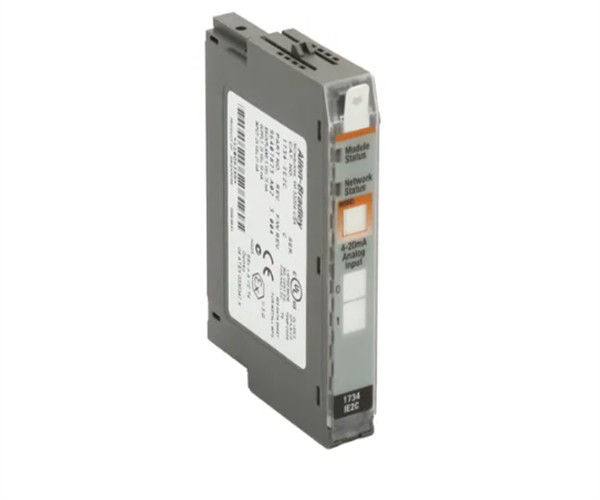

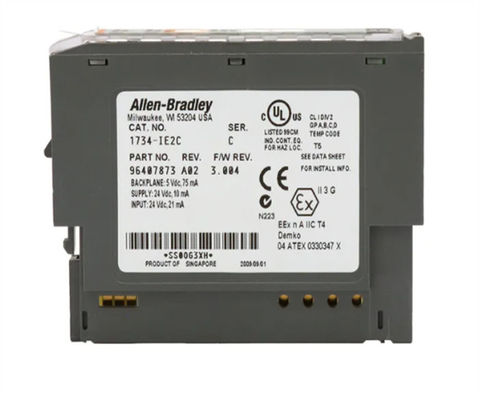

Модуль 1734-IE2C является членом серии распределенных модулей I/O Аллена-Брэдли 1734. Этот модуль работает при входном токе от 4 до 20 мА или одном из 0 до 20 мА. Для проводки входных сигналоврекомендуемый размер провода составляет от 22 до 14 AWG твердой или натянутой экранированной медной проволоки с температурой 167 градусов по Фаренгейту или выше.

Этот модуль весит примерно 0,036 килограмма или 0,08 фунта. Кроме того, он имеет тип закрытия открытого типа и имеет размеры 56 x 12 x 75,5 миллиметра или 2,21 x 0,47 x 2.97 дюймовКомпактный дизайн 1734-IE2C делает установку легкой и его можно устанавливать горизонтально или вертикально.

Аналоговый модуль ввода тока 1734-IE2C POINT I/O имеет 2 одноконтурных, неизолированных канала. Он дает 16 бит в разрешении от 0 до 21 мА. При монтаже на базе терминалаПоместить переключатель на 31734-IE2C - это двухканальный модуль, который преобразует аналоговый входный ток в цифровое значение и отчитывает входный ток от 0 до 20 мА или от 4 до 20 мА в зависимости от выбранного режима.Поддерживаемые сети включают ControlNetКроме того, 1734-IE2C использует внешнее источник питания постоянного тока с номинальной мощностью от 10 до 28,8 вольт постоянного тока и 24 вольта постоянного тока, и он использует ток с номинальной мощностью 10 мА.1734-IE2C рассчитан на то, чтобы выдержать 2550 вольт постоянного тока в течение 60 секунд и он имеет 50 вольт непрерывного изоляционного напряженияОн излучает максимальное рассеивание мощности 0,6 Вт при 28,8 Вт постоянного тока и максимальное тепловое рассеивание 2,0 БТУ/час при 28,8 Вт постоянного тока.

1734-IE2C - это аналоговая входная карта, которая требует для функционирования базы терминала.или 1734-TOPSЭтот модуль поддерживает вертикальную и горизонтальную установку и поддерживает установку на стандартную 35 мм DIN рельс.переключатель клавиш модуля должен быть расположен в положении 3..

1732-IE2C имеет внутренний преобразователь аналого-цифровой (ADC), который имеет разрешение преобразования 16 битов на 0...21 mA 0,32 μA/cnt с использованием конверсии Delta-Sigma.Конвертированные данные хранятся в формате Signed Integer с абсолютной точностью 00,1% по полной шкале @ 25 °C (77 °F) с точностью дрейфа 30 ppm/°C.

1734-IE2C совместим для использования с любой платформой контроллеров Allen-Bradley.Платформы контроллеров CompactLogix и ControlLogixЭтот модуль поддерживает различные коммуникационные адаптеры, которые позволяют модулю общаться с главным контроллером по определенному промышленному протоколу.

1734-IE2C - аналоговый входный модуль, который является частью семейства продуктов Allen-Bradley's POINT IO.Каждый канал конфигурируется для 0-20 мА и 4-20 мА выходных сигналов с разрешением 16 бит - более 0...21 mA 0,32 μA/cnt. Он совместим с любым адаптером связи POINT IO, обычно используемым для реализации распределенной архитектуры В/В. Этот модуль требует 1734-TB, 1734-TBS, 1734-TOP,или 1734-TOPS сетевые базовые сборы.
