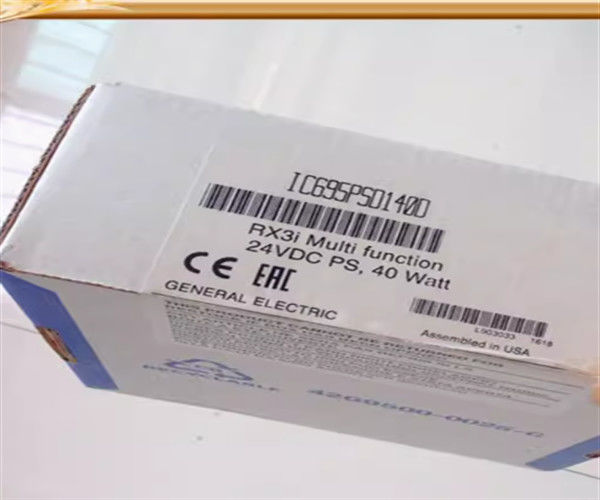

IC695PSD140 Многоцелевое питание с серийными протоколами Modbus/RTU от GE Fanuc

Описание продукта  IC695PSD140

IC695PSD140 - это модуль питания Emerson Automation, который является частью платформы PACsystem RX3i PAC.Этот модуль является универсальным базовым источником питания, который совместим для использования с любым RX3i центральным процессором (CPU). Этот модуль не имеет переключателей с прыжками или DIP для определения работы модуля. IC695PSD140 занимает два (2) слота шасси.Он питается от внешнего напряжения питания 100-240 VAC или 0-125 VDC и он обеспечивает выходной мощности номиналом 40 Вт с 30 Вт на 3.3 VDC; 30 Вт при 5 ВДС и 40 Вт при 24 ВДС реле.До четырех (4) многоцелевых источников питания могут быть установлены на универсальном заднем плане RX3i для использования в приложениях, требующих режимов избыточности и увеличения емкостиПри настройке с архитектурой совместного использования нагрузки выключатель включения/выключения IC695PSD140®, установленный на передней панели, не должен быть случайно выключен.Минимальное количество источников питания должно поддерживаться, чтобы система была квалифицирована.Кроме того, для одной и той же конфигурации модули питания должны быть подключены к одному и тому же источнику питания.Этот источник питания имеет выходной риппл 150 мВ и шум, измеренный на 150 мВ, в то время как время прохождения - 20 мс. Power ride through time относится к способности источника питания обеспечивать достаточную мощность, несмотря на прерывание в линии питания. При прекращении соединений с терминалом питания,Рекомендуемый диапазон размеров провода - # 14 - 22 AWG проводаМаксимальный ток, который может вместить каждый входный терминал, составляет 6 ампер.

Модуль IC695PSD140 является многоцелевым модулем питания, который поставляется в серии устройств ввода/вывода PACSystems RX3i. Эта часть была разработана и изготовлена GE Fanuc Automation.Этот модуль может работать как в совместном использовании груза, так и в применении избыточностиОн поставляется с 3 различными выходами, которые состоят из выхода 5,1 вольт постоянного тока, выхода 24 вольт постоянного тока и выхода 3.3.Волт DC выход предназначен для внутреннего использования. Эти 3 выхода могут использоваться с модулями RX3i.Многоцелевой модуль питания GE Fanuc Automation IC695PSD140 может быть установлен в универсальном заднем плане RX3i и занимает только один слотОн может использоваться как единственное источник питания в системе или его можно комбинировать с дополнительными многоцелевыми источниками питания.Многоцелевой модуль питания GE Fanuc Automation IC695PSD140 поставляется с несколькими светодиодными индикаторамиСиловой светодиод может быть зеленым или янтарным, светодиод P / S fault и перегрузки красный, а светодиод сверхтемпературы и перегрузки - янтарный индикатор.Каждый светодиод указывает текущее рабочее состояние модуляМодуль имеет номинальное напряжение 24 вольт постоянного тока, диапазон входного напряжения от 18 до 30 вольт постоянного тока и номинальную выходную мощность максимум 40 Вт, включая его 3 выхода.Модуль не обеспечивает изоляцию.. It is important to note that the GE Fanuc Automation IC695PSD140 multipurpose power supply cannot be used under any circumstances with the IC695PSD040 or the IC695PSA040 power supply modules in a redundant mode or in an increased capacity modeЭти модули несовместимы в этих режимах, и повреждение обоих типов оборудования может произойти, если пользователи попытаются использовать их в этих режимах.

IC695PSD140 - это модуль питания PACSystems RX3i, который производится Emerson Automation, ранее GE Intelligent Platforms (GE IP).предназначенный для диапазона входного напряжения 18-30 VDC и максимальной входной мощности 60 Вт при полной нагрузкеОн имеет номинальный выходный ток и напряжение 0-6 A @ 5.1 VDC и 0-9 A @ 3.3 VDC.Он также имеет выходное напряжение 24VDC для энергосберегающих цепей и выходных реле модулей и максимальную выходную мощность 40 Вт. Этот модуль поддерживает совместное использование нагрузки и применения избыточности.
