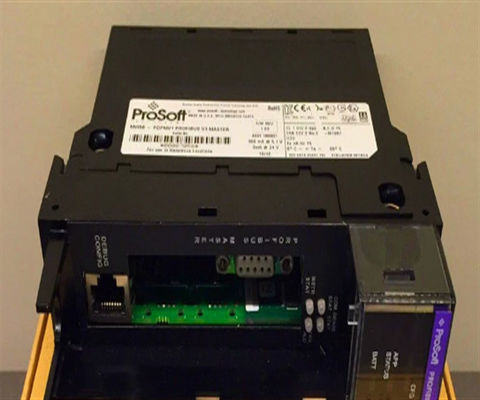

Описание MVI56-PDPMV1
MVI56-PDPMV1 - это модуль, совместимый с платформой ControlLogix.Этот модуль разработан компанией Prosoft Technology, компания-партнер Rockwell Automation, которая разрабатывает совместимые модули Allen-Bradley PLC.
MVI56-PDPMV1 оснащен одним (1) портом RS485, который оптически изолирован, поддерживая протокол PROFIBUS DP Version 1.До 125 PROFIBUS рабов устройства могут быть подключены к этому порту, который также совместим с PPROFIBUS повторителиЭтот модуль может быть сконфигурирован до 1536 циклических байтов и 1536 байтов вывода и поддерживает расширенные диагностические данные.
Другие функции, поддерживаемые MVI56-PDPMV1, включают управление тревогой, команды синхронизации и замораживания, поддерживает операцию чтения и записи параметров PROFIDrive версии 3.1, мультикаст и телеграммы трансляции..
MVI56-PDPMV1 имеет встроенные индикаторы состояния светодиодов для отображения состояния работы модуля.
Модуль связи MVI56-PDPMV1 PROFIBUS установлен на шасси 1756 ControlLogix.Он занимает один слот шасси и тянет ток в размере 800 mA @ 5VDC и 3 mA @ 24VDC от заднего планаОн имеет рабочую температуру от 0°C до 60°C (32°F до 140°F) и температуру хранения от -40°C до 85°C (-40°F до 185°F).Этот модуль должен быть установлен в соответствующем помещении с вибрацией не более 5 г от 10 до 150 Гц и ударом 30 г при относительной влажности от 5% до 95%., неконденсирующийся.
Модуль MVI56-PDPMV1 представляет собой модуль с одним слотом, который вписывается в 1756 backplane совместимый.модуль перемещается через память процессора для передачи данных между процессором и модулемКак правило, модуль служит сканером сети PROFIBUS, посредником передачи данных для устройств PROFIBUS и передачей данных памяти процессора через фоновую панель.
Условия окружающей среды для модуля MVI56-PDPMV1 включают диапазон температуры работы от 0 до 60 градусов по Цельсию (32 до 140 градусов по Фаренгейту),температурный диапазон хранения составляет от -40 до 85 градусов по Цельсию (-40 до 185 градусов по Фаренгейту), 5G сопротивления вибрации от 10 до 150 Герц, 30G сопротивления ударам (50G при неисправности) и от 5 до 95% относительной влажности окружающей среды (неконденсирующая).
Технические спецификации для MVI56-PDPMV1
| Тип продукции |
Профибус DPV1 Мастер-модуль связи |
| Нагрузка тока на задний план |
800 мА @ 5В; 3 мА @ 24ВД |
| Производитель |
Прософт Технология |
| Совместимая платформа |
ControlLogix |
| Совместимые контроллеры |
Процессоры ControlLogix |
| Бренд |
Аллен-Брэдли |
| Режим работы |
Профибус Мастер |
| Совместимая версия PROFIBUS |
Версия 1 |
| Количество устройств для использования в качестве рабов |
125 устройств |
| Число портов |
Два (2) порта; CFG / Debug / RS485 оптически изолированные |
| Ширина модуля |
Одноразовый слот |
| Операционный шок |
30 г |
| Вибрации при работе |
5 г @ 10...500 Гц |
| Светодиодные индикаторы |
Статус модуля, статус передачи фоновой плоскости, статус приложения, серийная активность, ошибка, состояние светодиода |
| Относительная влажность |
от 5% до 95% (неконденсирующий) |
| Номер части/номер каталога |
MVI56-PDPMV1 |
| Слот (ы) |
1 |
| Тип стойки |
Местный или удаленный |
| Тип передачи данных |
Логика лестницы |
| Баудовая ставка |
12 Мбит/с максимум. |
| Модули рабства |
Максимально 125. |
| Выходные данные |
1536 байтов |
| Шок |
30 г |
| UPC |
886739898268 |
MVI56-PDPMV1 - это коммуникационный модуль Profibus DP V1. Этот модуль используется с платформой ControlLogix, изготовленной компанией-партнером, Prosoft Technology.Это один слот модуль с одним (1) RS485 оптически изолированный интерфейс PROFIBUS поддерживающий DP V1. Он соединяет до 125 устройств Slave, совместимых для использования с повторщиками PROFIBUS. Он имеет индикаторы состояния LED и один (1) порт Debug / Config.
