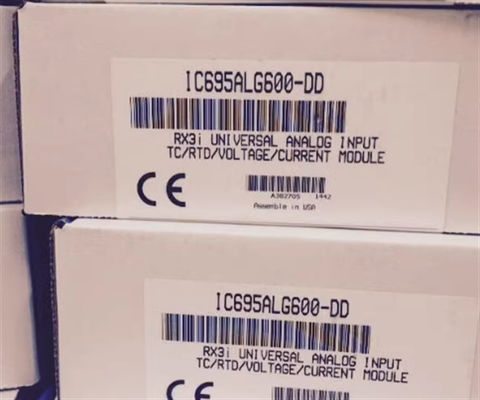

Emerson - GE Fanuc IC695ALG600 универсальный аналоговый входный модуль

Описание продукта IC695ALG600

IC695ALG600 - универсальный аналоговый входный модуль от PACSystems RX3i Programmable Automation Controller (PAC).,Этот модуль в настоящее время производится компанией Emerson Automation, ранее GE Intelligent Platforms (GE IP).IC695ALG600 поставляется с двумя (2) группами из четырех (4) каналов каждый и настраиваемый на любую комбинацию на входных сигналов. Поддерживает сигналы тока 0 ‰ 20 mA, 4 ‰ 20 mA, +/-20 mA; + 50 mV, + 150 mV, 0 ‰ 5 V, 1 ‰ 5 V, 0 ‰ 10 V, + 10 V сигналы напряжения; сигналы сопротивления от 0 до 250 / 500 / 1000 / 2000 / 3000 / 4000 Ом; PT 385 / 3916,N 618 / 672, NiFe 518, CU 426 RTD датчики; Входы термопары B, C, E, J, K, N, R, S, T. IC695ALG600 установлен на универсальном заднем плане RX3i и требует как минимум версии 2.Версия прошивки 80 или более поздняя. Этот модуль выполнен с использованием Proficy Machine Edition (PME) версии 5.0 SP1A LD-PLC Hotfix 1 или более поздней. Для прекращения сигналов этот модуль требует использования Box-style (IC694TBB032),Расширенный формат коробки (IC694TBB132), пружинного типа (IC694TBS032) или расширенного пружинного типа (IC694TBS132) терминального блока.Расширенные терминальные блоки рекомендуются, поскольку эти терминальные блоки имеют немного большее наружное покрытие, которое может вместить провода с более толстой изоляцией и для размещения проводов щита. Этот модуль поддерживает флэш-память для будущих обновлений и индикаторов состояния состояния LED, таких как состояние модуля, состояние поля и индикаторы TB LED.

Входной модуль детектора температуры сопротивления (RTD) GE Fanuc IC695ALG600 имеет расход мощности 5,4 Вт максимум и внутренние номиналы мощности 350 миллиампер при 3.3 вольта и 400 миллиампер при 5 вольтах 400Каждый канал может быть самостоятельно настроен с помощью программного обеспечения Machine Edition для работы при напряжении +/-50 милливольт, +/-150 милливольт,0-5 вольт, от 1 до 5 вольт, от 0 до 10 вольт постоянного тока, +/-10 вольт постоянного тока или тока от 0 до 20 миллиампер, от 4 до 20 миллиампер или +/-20 миллиампер. Типы входов термопары включают B, C, E, J, K, N, R, S,или типа Т, входы сопротивления оцениваются от 0 до 250, 500, 1000, 2000, 3000 или 4000 ом, и 8 каналов, которые могут быть входами напряжения, сопротивления, термопары и тока.Входный модуль GE Fanuc IC695ALG600 RTD имеет настраиваемый входный фильтр с следующими возможными частотами:: 8 Герц, 12 Герц, 16 Герц, 40 Герц, 200 Герц, или 1000 Герц. Он также имеет максимальный рейтинг импеданса кабеля RTD в 25 ом. Модуль находится в универсальной задней плоскости RX3i,и он не может быть расположен в удаленном или расширения Backplanes. Он имеет модуль ОК светодиод, который отображает состояние модуля. Полевое состояние светодиод показывает неисправности на один канал минимум или ошибки на терминальном блоке.Светодиод терминального блока показывает отсутствие или наличие терминального блока. The IC695ALG600 module has an operating temperature range of 0 to 60 degrees Celsius (32 to 140 degrees Fahrenheit) and a storage temperature range of -40 to 85 degrees Celsius (-40 to 185 degrees Fahrenheit).

IC695ALG600 представляет собой 8-канальный модуль аналогового ввода с термопарой, сопротивлением, током/напряжением, RTD, универсальным модулем из серии GE Fanuc RX3i.IC695ALG600 обеспечивает 8 входных каналов общего назначения и 2 канала компенсации холодного соединения (CJC). Этот модуль должен быть расположен в универсальном фоновом плане RX3i. Смотрите спецификации для этого устройства на веб-странице IC695ALG600.
