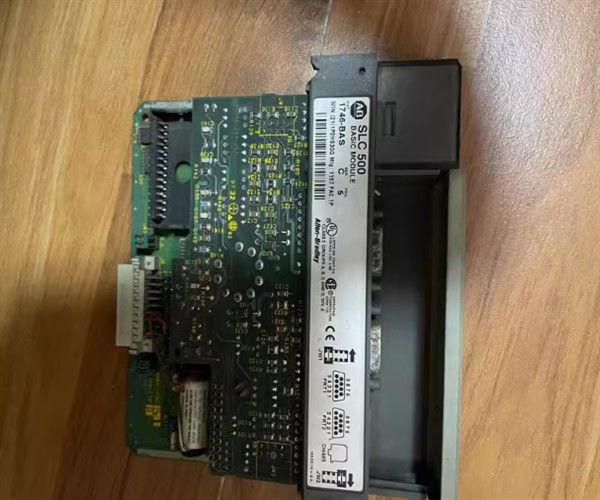

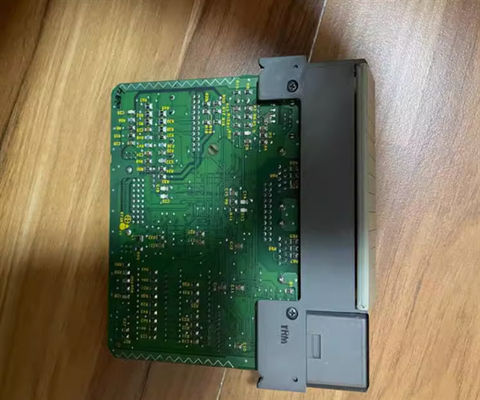

Описание 1746-BAS
1746-BAS - это модуль с одним слотом, используемый в модульном или фиксированном стиле оборудования SLC 500.Модемы и другие устройства для осуществления сбора и интеграции данных на уровне машины,
Модуль 1746-BAS оснащен портами связи, такими как PRT1, PRT2 и DH485.PRT 1 используется исключительно для подключения модуля BAS к устройствам пользователей с скоростью передачи 300, 600, 1200, 2400, 4800, 9600 и 19200 Baud Rate в полном дуплексном режиме. Этот порт может быть настроен для режимов RS232,423 / 422, 485.PRT 2 также может использоваться с пользовательскими устройствами, а также для интерфейса модема с использованием протокола DF1Он также способен на RS232 / 423, RS422 / 485 способы связи с теми же показателями Baud, что и PRT1.Это не изолированный порт и требует использования 1747-AIC для подключения порта к сети DH485.Важно помнить, что когда PRT2 настроен как DF1 или используется для интерфейса с модемом, порт связи DH485 отключен.
Allen Bradley 1746-BAS - это базовый языковой модуль системы SLC 500. Он повышает возможности любой системы SLC 500 путем добавления генерации отчетов и сбора данных.Он может быть подключен к модемам., принтеры, терминалы интерфейса оператора и другие внешние устройства через два конфигурируемых канала.Модуль 1746-BAS-T - это идентичная версия этого модуля с различными модулями памятиМодуль 1746-BAS имеет размер памяти 24 КБ с поддерживаемой батареей оперативной памятью. Он имеет функцию загрузки питания 0,150 при 5 вольтах постоянного тока и 0,040 при 24 вольтах постоянного тока. Для связи он использует RS-232/423,Порты RS-422, RS-485 и DH-485 с максимальным расстоянием связи 1230 метров.
Он имеет стандартную скорость передачи данных 8 входных слов и 8 выходных слов для процессоров SLC 5/01 и выше.Модуль 1746-BAS обеспечивает простой сбор данных и интегрированную среду отладки программ. Он имеет гибкие варианты хранения данных с возможностью интерфейса оператора. Его пользовательский интерфейс обеспечивает легкий доступ к функциям редактора и имеет среду программирования высокого уровня; кроме того,1746-BAS предоставляет широкую онлайн-помощь пользователюОн имеет другие функции, такие как часы, календарь, продвинутый текстовый редактор и 8 светодиодных индикаторов для диагностики модулей и интерфейса оператора.Он имеет стандартную шумоподавляющую защиту NEMA и рабочую температуру от 0 до 60 градусов Цельсия (32 до 140 градусов по Фаренгейту).
Технические спецификации для 1746-BAS
| Производитель |
Роквелл Автоматизация |
| Бренд |
Аллен-Брэдли |
| Номер части/номер каталога |
1746-BAS |
| Серия |
SLC 500 |
| Тип модуля |
Модуль SLC BASIC |
| Порты связи |
PRT1:RS-232/423, -422, -485, PRT2:RS-232/423, -422, -485; DF1 PRT3:DH485 |
| Ток на заднем плане (5 вольт) |
150 миллиампер |
| Показатели |
ACT; 485; PRT1; PRT2; FAULT; НДС Низкий; LED 1; LED 2 |
| Ток на заднем плане (24 вольт) |
40 миллиампер |
| Иммунитет к шуму |
Стандарт NEMA |
| Операционная температура |
От 32 до 140 градусов по Фаренгейту |
| Коммуникация |
RS-232/423, RS-422, RS-485, DH-485 |
| Память |
24 КБ, оперативная память |
| UPC |
10662468250037 |
| Точность часов и календарей |
±1 минута/месяц при 25 °C (77 °F) +0, -6 минут/месяц при 60 °C (140 °F) |
| Вибрация |
Ускорение: 2,5 г при 57...2000 Гц |
| Операционный шок |
30 г |
Allen-Bradley 1746-BAS - это SLC 500 SLC BASIC модуль. Этот SLC BASIC модуль имеет порты связи RS-232/423, -422, -485 и DH-485 для подключения к модемам, принтерам,Интерфейс человека-машины и другие устройства. Он также имеет 24KB батареи с резервным кодом оперативной памяти и для хранения данных и пользовательских программ
