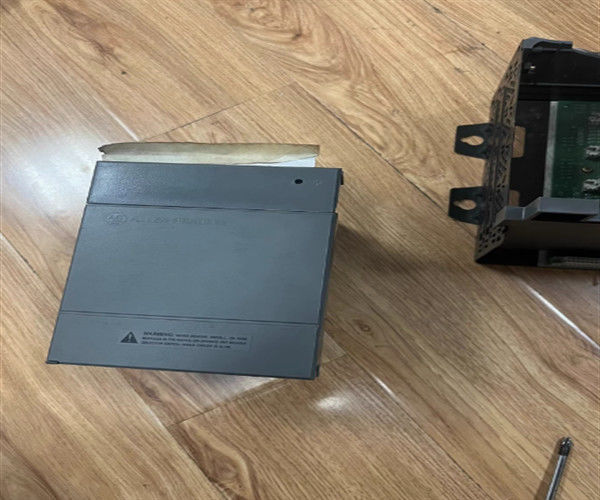

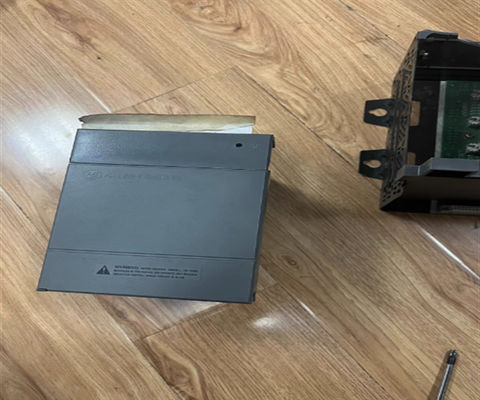

1746-P4 Аллен-Брэдли SLC 500 Рак монтаж питания цифровой I O модуль 120/240VAC 10A

Описание 1746-P4

Allen-Bradley 1746-P4 - это источник питания серии SLC 500. Отдельные источники питания для систем SLC 500 требуют прямой установки на левый конец шасси 1746 I / O.Для питания каждого слота ввода/вывода и процессора требуются источники питания. 1746-P4 имеет светодиод, который указывает, что питание включено. Этот светодиод обеспечивает дополнительное удобство при мониторинге правильности работы вашего источника питания.1746-P4 имеет время ожидания 20 мс при полной нагрузке и 3000 мс, так что система может выдержать кратковременные потери питания без повреждения работы всей системы..

Номинальное входное напряжение для 1746-P4 составляет 120 или 220 Вт, а диапазон входного напряжения - 85-132 Вт или 170-265 Вт. Максимальный входный ток составляет 45 А. Максимальная реальная входная мощность составляет 92 Вт.Выходной ток пользователя равен 1.0A при 24V dc, а диапазон выходной напряженности пользователя составляет 20,4-27,6V dc. Выходной ток на заднем плане для 1746-P4 измеряет 10A при 5V dc и 2,88A при 24V dc.не более 70 ВтВ каждом терминале есть максимум два 14 AWG провода.

1746-P4 имеет удобный размер для экономии места с размерами 140 x 110 x 145 мм (5,5 x 4,3 x 5,7 дюйма) и весом всего 1,1 кг (2,5 фунта).Операционная температура устройства должна находиться в пределах от 0 до 60 градусов по Цельсию.Температура хранения должна быть от -40 до 85 градусов по Цельсию (-40 до 185 градусов по Фаренгейту).

Технические спецификации для 1746-P4

Около 1746-P4

Модуль 1746-P4 - это модуль питания серии SLC 500, изготовленный компанией Allen-Bradley.Диапазон входного напряжения для модуля питания 1746-P4 составляет от 120 до 220 вольт ACЕго диапазон выходной напряженности составляет от 18 до 30 вольт постоянного тока и он может поставлять до 92 ватт мощности машинам, к которым он подключен.Модуль питания 1746-P4 предназначен для питания контроллеров и модулей из линейки продуктов Allen-Bradley 1746 и предназначен для установки в шасси Allen-Bradley 1746Этот источник питания может быть защищен предохранителем, таким как предохранитель Allen-Bradley 1746-F1 или эквивалентный предохранитель с аналогичным рейтингом.

Модуль питания Allen-Bradley 1746-P4 SLC 500 может работать с ошибками или повреждениями в диапазоне температуры окружающей среды от 0 до 60 градусов по Цельсию или от 32 до 140 градусов по Фаренгейту.Основной целью модуля питания 1746-P4 является обеспечение питания для всех устройств, которые установлены в одном шасси с нимЭтот единственный источник питания может обеспечивать питание нескольких устройств одновременно и обеспечивать его последовательно и эффективно.Модуль питания 1746-P4 отвечает стандартам CSA и UL и предназначен для работы в классе 1, Дивизия 2, группы А, В, С и D - опасные места.
