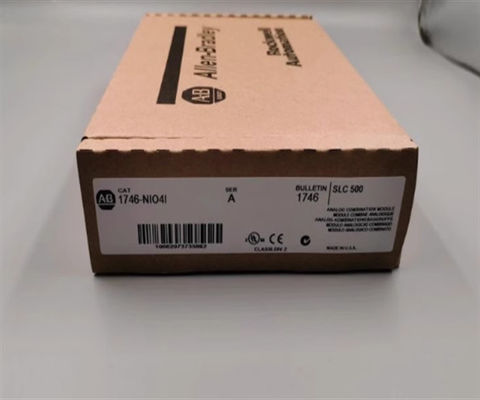

Ален-Брэдли 1746-NIO4I SLC 500 Аналоговый модуль 2-входы 2-выходы тока

Описание1746-NIO4I

1746-NIO4I - это четырехканальный аналоговый модуль I/O от Allen-Bradley.Он имеет 2 дифференциального напряжения или тока входных точек и 2 тока выхода с общим заднего плана тока 55mA при 5 Вольт и 14 5mA при 24 ВольтЕго точки имеют напряжение общего режима от -20 до 20 вольт с общим сигналом отторжения модуля 105 дБ при 60 Герц и сигналом отторжения нормального режима 55 дБ при 60 Герц.1746-NIO4I использует конвертер Sigma-Delta ADC с разрешением конвертера 16 битЕго нормальный входный ток колеблется от -20 до +20 мА с импедансом тока 250 Ом и разрешением 1,22 А на LSB.1746-NIO4I имеет общую точность +/-00,642% при температуре от 0 до 60 градусов по Цельсию с точностью дрейфа +79 ppm / 5 градусов по Цельсию и максимальными ошибками увеличения и дрейфа +/- 0,556% и +/- 67 ppm / градусов по Цельсию.1746-NIO4I также имеет номинальное напряжение ввода от -10 до 10 вольт постоянного тока и 760 КОм напряжения импеданс при разрешении 305 микровольт на наименее значимый бит (LSB)Он также имеет точность +/- 0,504% и точность и погрешность дрейфа +/- 63 ppm / градус Цельсия и +/- 57 ppm / градус Цельсия.1746-NIO4I предлагает перенапряжение на 220 вольт AC (RMS) или 220 вольт DC (непрерывный)Выходы тока имеют диапазон нагрузки от 0 до 500 мА с его нормальным диапазоном от 0 до 20 мА и возможностью 5% сверх диапазона на 2,56348 микроА на разрешение сигнала LSB.1746-NIO4I также имеет общую точность ± 00,541% с точностью дрейфа ±70 ppm/градус по Цельсию и ошибкой увеличения и смещения ±0,516% и +/-12 LSB.Весь модуль имеет 500 вольт проверенной изоляции между полями в проводке-в-задней изоляции и он имеет совокупное время обновления 512 микросекунд для всех каналовОперационная температура 1746-NIO4I составляет от 0 до 60 градусов Цельсия при относительной влажности от 5 до 95%.

1746-NIO4I - это аналоговый комбинированный модуль, который имеет два (2) дифференциала напряжения или тока, неизолированные входные каналы и два (2) выходных канала напряжения.Этот модуль представляет собой один слот модуль, который объединяет входные и выходные возможности

Этот комбинированный модуль совместим для использования с аппаратным обеспечением фиксированного или модульного типа SLC 500. Установите этот модуль в любой слот в основном шасси, кроме слота 0, где установлен контроллер.Он также может быть установлен в модулях расширения или удаленных станциях В/В.Если этот модуль используется на дистанционных станциях ввода/вывода, он не может быть установлен в слоте 0, указанный слот предназначен для коммуникационных адаптеров, таких как Remote I/O (RIO),Data Highway Plus (DH+) и адаптеры связи Ethernet.

Этот модуль способствует экономии места на панели и максимизации доступных слотов любого стойки SLC 500.этот модуль может быть стратегически установлен для правильной сегментации IO.

Модули Диапазон ввода тока составляет от -20 до +20 мА с максимально допустимыми номинальными значениями от -30 до +30 мА. Для ввода напряжения допустимый диапазон ввода составляет от -10 до +10 В ток - 1 ЛСБ.Текущий вход переводится на -16,384 до +16,384 сырые данные и сигнал напряжения переводится в -32,768 до +32,767 сырые данные.Разрешение преобразователя 14 бит с нелинейностью 00,05%.

Allen-Bradley 1746-NIO4I - это аналоговый комбинированный модуль SLC 500. Этот аналоговый комбинированный модуль имеет два (2) входа напряжения или тока и два (2) выхода тока.Этот модуль используется с SLC 500 фиксированного или модульного стиля оборудования.
