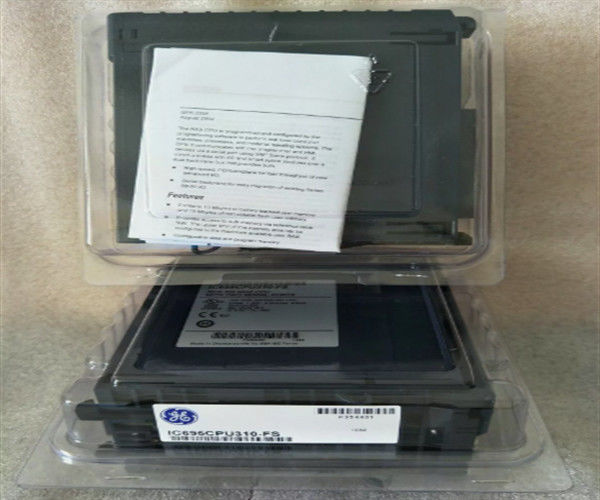

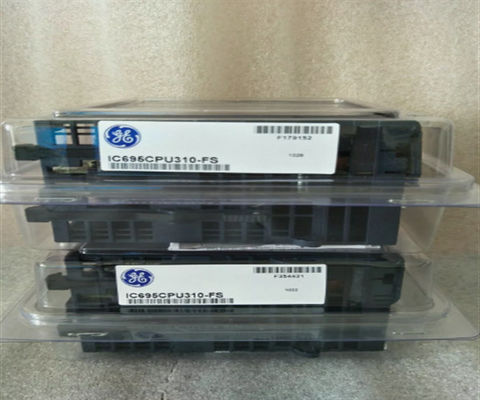

Описание продукта IC695CPU310

IC695CPU310 - центральный процессор мощностью 300 МГц из серии GE Fanuc RX3i. IC695CPU310 имеет микропроцессор Intel Celeron (Pentium III) с 10 МБ оперативной памяти и 10 МБ флэш-накопителя.Он также имеет пару встроенных серийных портов для связи RS-232 и RS-485. Оба порта расположены спереди на шасси для легкого доступа. IC695CPU310 поддерживает три различных серийных протокола (Modbus RTU Slave, SNP и Serial I/O),все из которых работают с программируемыми логическими контроллерами для структурирования способов, которыми ПЛК предоставляют информацию: IC695CPU310 использует протокол SNP Slave для связи с устройствами HMI (интерфейс человека-машины).

Восемь светодиодов на лицевой стороне шасси позволяют увидеть состояние системы на один взгляд, чтобы вы могли сказать, работает ли процессор, батарея и каналы связи как ожидалось.Документация продукта напоминает вам, что означают цвета и состояния светодиодов, но процессор следует широко принятым конвенциям: мигания или красные огни указывают на сбои системы, в то время как постоянный зеленый цвет указывает на нормальную работу.

Архитектура двойной базовой шины поддерживает использование серийной шины RX3i PCI и GE Fanuc Series 90-30. Сам процессор поддерживает до 512 программных блоков, каждый с максимальным размером 128 KB.Вы можете запрограммировать его в диаграмме лестницыВы также можете программировать его на C.

Процессоры RX3i программируются и настраиваются программным обеспечением для выполнения управления машинами, процессами и системами обработки материалов в режиме реального времени.

Технические спецификации из IC695CPU310
