IC695CHS007 Универсальные модули I/O и опциональные модули RX3i и серии 90-30

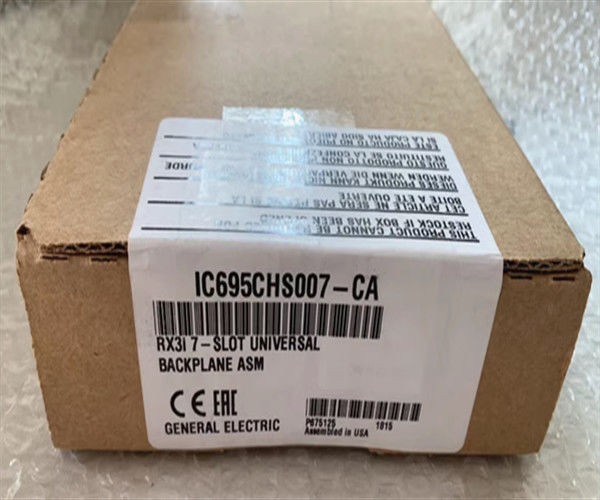

Описание продукта IC695CHS007

IC695CHS007 представляет собой универсальный задний план из серии PACSystem RX3i Programmable Automation Controller (PAC).зарезервированы для энергоснабжения и модулей В/ВОн поддерживает любые модули ввода и вывода и модули ввода и вывода серии PACsystem RX3i, а также модули ввода и вывода серии 90-30.Слот IC695CHS007 0 предназначен для установки источника питания IC695.. Slot 1-5 are dual connector slots that support Peripheral Component Interconnect (PCI) type connectors utilized by PACSystem components such as IC695 modules and Serial connectors used by Series 90-30 modules particularly IC693 and IC694 modulesСлот 6, который является самым правым и последним слотом, поддерживает только PCI, совместим только с модулями RX3i.IC695CHS007 идеально подходит для применения с ограниченным пространством для установки или для реализации удаленной архитектуры ввода/выводаЭтот модуль оснащен 24 VDC терминальной полосой, расположенной на левом конце стойки.Точка заземления на заднем плане и интегральный заземляющий стержень для подключения щита и заземляющих соединений размещенного модуля стойки. Номера слотов также четко напечатаны на этой стойке для монтажа модулей соответственно.IC695CHS007-AA, который является первоначальным выпуском, и IC695CHS007-BA, позднее выпущенный, который включает механические улучшения, особенно с подключением PCI к задней плоскости шасси. IC695CHS007 предназначен только для горизонтального чеканки. Другие направления установки могут влиять на воздушный поток и, в конечном счете, влиять на производительность системы.Эта стойка непосредственно устанавливается на подпанель корпуса через предоставленное монтажное отверстие, доступное для шасси.

GE IC695CHS007 - универсальный задний план, который является частью серии RX3i PACSystems, разработанной и произведенной GE Fanuc и является заменой системе серии 90-30.Задняя плоскость IC695CHS007 имеет входное напряжение +24 вольтПользователи должны иметь в виду, что предложенный метод установки должен включать горизонтальную ориентацию и установку в защитный корпус с минимальной степенью защиты IP 20 (NEMA Type 1).Универсальный задний план IC695CHS007 имеет точку заземления вместе с терминальной полосой, расположенной на левом концеКроме того, задняя панель включает в себя интегрированную заземляющую панель и видимые номера слотов для конфигурации, а также обеспечивает поддержку систем и опционных модулей от других производителей.IC695CHS007 задняя плоскость имеет внутренний ток 240 миллиампер при 5 вольт постоянного тока и 600 миллиампер при 3.3 вольт постоянного тока и имеет 7 доступных слотов для компонентов. Поддерживаемые компоненты могут включать компоненты PCI I / O, такие как IC693.Компоненты PCI, которые совместимы, начинаются с кода продукта IC695Заднепланы GE, такие как IC695CHS007, могут использоваться в опасных зонах, но они требуют корпуса с более высокой степенью защиты в этих средах.Минимальная степень защиты для опасных мест IP 54Задняя плоскость IC695CHS007 не требует большого места для установки, но ей нужно как минимум 4 дюйма пространства со всех сторон, чтобы иметь надлежащее охлаждение.Указанные размеры блока 141.4 х 264,9 х 147,3 миллиметров (5,5 х 10,4 х 5,8 дюйма).

IC695CHS007 - универсальный задний план, который является частью платформы PACSystem RX3i, в настоящее время принадлежащей Emerson Automation, ранее производимой GE Intelligent Platform (GE IP).Этот задний план имеет один (1) слот для питания IC695 (слот 0) и слоты PCI / Serial Based IO (слот 1-5) и слот только PCI (слот 6)Этот задний план поддерживает модули ввода/вывода IC695, IC694 и IC693 и опционные модули или модули RX3i и серии 90-30.точка заземления и внутренняя заземляющая стойка.
