General Electric DS3800HMAC вспомогательная интерфейсная панель для промышленной

Описание продукта:DS3800HMAC

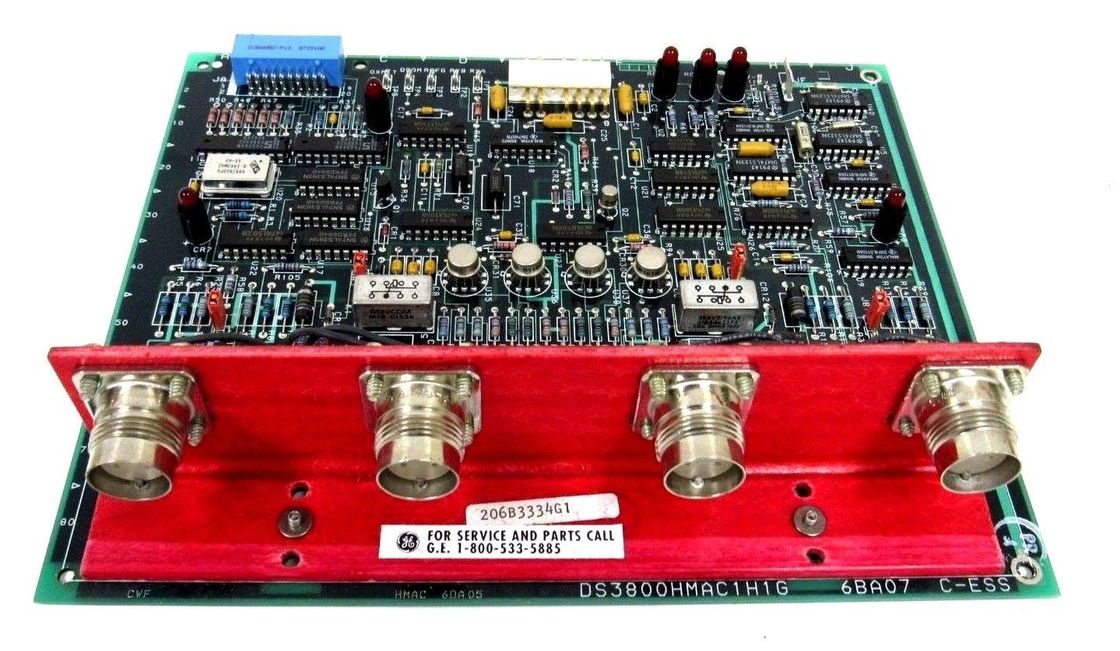

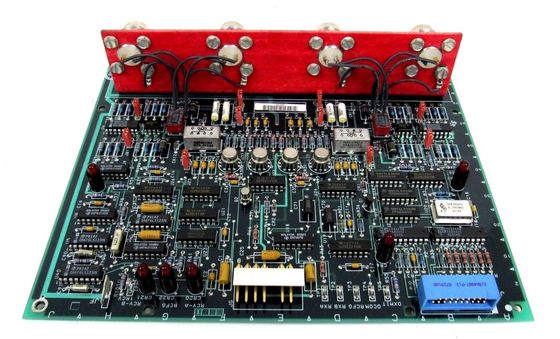

• Расположение и внешний вид платы: DS3800HMAC представляет собой печатную плату прямоугольной формы. Его физический дизайн тщательно разработан, чтобы вписаться в систему управления турбиной Mark IV. Плата относительно легкая, ее вес составляет около 0,98 фунта, что позволяет легко обращаться с ней во время процедур установки и обслуживания.

• Интеграция компонентов: Плата включает в себя множество электрических компонентов, которые работают вместе, обеспечивая доступ к среде передачи данных и функции связи. Он оснащен реле, которые представляют собой электромеханические переключатели, используемые для управления цепями большой мощности или высокого напряжения на основе электрических сигналов малой мощности. Также присутствуют транзисторы, играющие ключевую роль в усилении и переключении электрических сигналов в схеме платы.

• Тестовые точки и перемычки: DS3800HMAC оснащен несколькими точками TP (Test Point). Эти контрольные точки представляют собой доступные точки на плате, где технические специалисты могут использовать испытательное оборудование, такое как мультиметры или осциллографы, для измерения электрических сигналов. Они предоставляют средства диагностики проблем, проверки целостности сигнала и понимания внутренней работы платы. Например, если есть подозрение на проблему с определенным трактом прохождения сигнала, технические специалисты могут использовать контрольные точки для проверки уровней напряжения или формы сигналов в определенных местах схемы.

Функциональные возможности

• Доступ к СМИ и коммуникация: По своей сути DS3800HMAC предназначен для управления доступом к среде передачи данных и облегчения связи в системе управления турбиной Mark IV. Он играет жизненно важную роль, позволяя различным компонентам системы обмениваться данными и координировать свою работу. Это включает в себя обработку передачи и приема сигналов между различными платами, контроллерами, датчиками и исполнительными механизмами, которые являются частью инфраструктуры управления турбиной.

• Формирование и обработка сигналов: Помимо функций связи, DS3800HMAC также участвует в формировании и обработке сигнала. Он принимает различные типы входных сигналов, которые могут включать как аналоговые, так и цифровые сигналы из разных источников внутри системы. Для аналоговых сигналов он может выполнять такие задачи, как усиление, фильтрация и аналого-цифровое преобразование, чтобы сделать их пригодными для дальнейшей обработки и передачи данных. С другой стороны, цифровые сигналы могут подвергаться преобразованию логического уровня, буферизации или проверке ошибок, чтобы гарантировать их целостность и совместимость с другими цифровыми компонентами системы.
• Контроль и координация: Плата является неотъемлемой частью общего механизма управления турбиной. На основе сигналов, которые он получает и обрабатывает, он может генерировать выходные сигналы для управления исполнительными механизмами, которые имеют решающее значение для работы турбины. Например, он может отправлять сигналы на открытие или закрытие топливных клапанов, регулировать положение впускных клапанов пара в паровой турбине или контролировать скорость вращения турбины. Координируя эти действия с информацией, полученной от датчиков, это помогает поддерживать оптимальную производительность, эффективность и безопасность турбины.

Роль в промышленных системах

• Производство электроэнергии: В сфере производства электроэнергии, особенно на станциях, оснащенных газовыми или паровыми турбинами, DS3800HMAC является ключевым элементом системы управления турбиной. Это обеспечивает бесперебойную связь между датчиками мониторинга турбины и логикой управления, которая определяет, как работает турбина. Например, в газотурбинной электростанции он обеспечивает точную передачу сигналов от датчиков температуры в камере сгорания, датчиков давления в топливопроводах и датчиков скорости на валу турбины в блок управления. Это позволяет точно регулировать впрыск топлива, воздухозаборник и другие параметры для оптимизации выработки электроэнергии, сохраняя при этом турбину в безопасных рабочих пределах.

• Интеграция промышленной автоматизации: Помимо своей прямой роли в управлении турбиной, DS3800HMAC также способствует интеграции операций турбины с более широкими системами промышленной автоматизации. На промышленных предприятиях, где турбины являются частью более крупного производственного процесса, например, в системах комбинированного производства тепла и электроэнергии (ТЭЦ) или на заводах, где турбины приводят в действие другие механические процессы, плата может взаимодействовать с другими системами управления, такими как программируемые логические контроллеры (ПЛК), распределенные системы управления (DCS) или системы управления зданием (BMS).

Экологические и эксплуатационные аспекты

• Допуск температуры и влажности: DS3800HMAC спроектирован для работы в особых условиях окружающей среды. Обычно он может надежно работать в диапазоне температур, обычном в промышленных условиях, обычно от -20°C до +60°C. Такая широкая температурная устойчивость позволяет использовать его в различных местах: от холодных наружных сред, например, на объектах электростанций зимой, до жарких и влажных внутренних производственных помещений или аппаратных. Что касается влажности, он может работать в диапазоне относительной влажности, типичном для промышленных зон, обычно в пределах диапазона без конденсации (около 5–95%), гарантируя, что влага в воздухе не вызывает электрических коротких замыканий или повреждения внутренних компонентов.
• Электромагнитная совместимость (ЭМС): Для эффективной работы в промышленных средах с высоким уровнем электрического шума, где имеется множество двигателей, генераторов и другого электрического оборудования, генерирующего электромагнитные поля, DS3800HMAC обладает хорошими свойствами электромагнитной совместимости. Он спроектирован так, чтобы противостоять внешним электромагнитным помехам, а также минимизировать собственное электромагнитное излучение для предотвращения помех другим компонентам системы. Это достигается за счет тщательного проектирования схемы, использования компонентов с хорошими характеристиками ЭМС и надлежащего экранирования, где это необходимо, что позволяет плате сохранять целостность сигнала и надежную связь при наличии электромагнитных помех.

Особенности:DS3800HMAC

• Поддержка протоколов: DS3800HMAC предназначен для поддержки определенных протоколов связи, соответствующих системе Mark IV. Это позволяет ему эффективно взаимодействовать с другими компонентами инфраструктуры управления турбиной, такими как контроллеры, датчики и исполнительные механизмы. Он обеспечивает бесперебойный обмен данными и координацию между различными частями системы, обеспечивая бесперебойную работу турбины. Например, он может поддерживать протоколы, оптимизированные для передачи в режиме реального времени важных данных датчиков (например, показаний температуры, давления и вибрации) и команд управления для приводов в турбинной среде.
• Несколько типов разъемов: Он оснащен различными разъемами, включая прямоугольные штыревые разъемы, прямоугольные гнездовые разъемы и прямоугольные кабельные разъемы. Эти различные типы разъемов обеспечивают гибкость при подключении к другим устройствам и компонентам системы. Они разработаны для обеспечения надежных электрических соединений и стратегически расположены на плате, что облегчает интеграцию с соседними компонентами. Например, угловая конструкция разъемов позволяет эффективно использовать пространство внутри шкафа управления и позволяет монтировать плату таким образом, чтобы свести к минимуму путаницу в кабелях и помехи.
• Высокоскоростная передача данных: Плата способна обеспечить высокоскоростную передачу данных, что имеет решающее значение для быстрой передачи информации между различными частями системы управления турбиной. Это позволяет осуществлять мониторинг и контроль работы турбины в режиме реального времени. Например, он может быстро передавать данные датчиков из нескольких точек турбины в центральный блок управления, что позволяет быстро принимать решения относительно корректировки таких параметров, как впрыск топлива, расход пара или скорость турбины. Эта возможность высокоскоростной передачи помогает поддерживать эффективность и безопасность турбины, гарантируя, что система управления может быстро реагировать на изменения условий эксплуатации.

• Обработка и согласование сигналов

• Совместимость аналоговых и цифровых сигналов: DS3800HMAC может легко обрабатывать как аналоговые, так и цифровые сигналы. Он имеет возможность получать широкий спектр аналоговых сигналов от датчиков, таких как датчики температуры (обеспечивающие сигналы напряжения, пропорциональные температуре), датчики давления (с сигналами напряжения или тока, связанными с уровнями давления) и датчики вибрации (генерирующие сигналы на основе вибрации). амплитуды). Для этих аналоговых сигналов плата может выполнять важные задачи по преобразованию, такие как усиление, фильтрация для удаления электрических шумов и аналого-цифровое преобразование, чтобы сделать их пригодными для цифровой обработки и связи внутри системы.
•
  В то же время он может управлять цифровыми сигналами из различных источников, включая переключатели, цифровые датчики и индикаторы состояния. Он обеспечивает правильное преобразование логического уровня и целостность сигнала для плавной интеграции с другими цифровыми компонентами системы управления. Такая двойная совместимость делает его универсальным компонентом для взаимодействия с разнообразным набором датчиков и исполнительных механизмов, обычно встречающихся в системах управления турбинами.
• Схемы формирования сигнала: Плата оснащена встроенными схемами формирования сигнала. Эти схемы предназначены для оптимизации качества входных сигналов перед дальнейшей обработкой. Например, схемы усиления могут усиливать слабые сигналы датчиков до уровней, которые могут быть точно обнаружены и обработаны внутренними компонентами платы. Схемы фильтрации могут устранить нежелательные шумы и помехи, которые в противном случае могли бы повлиять на точность сигнала и привести к неверным решениям в системе управления. Такое преобразование сигнала помогает повысить общую надежность и точность данных, используемых для управления и мониторинга турбины.

• Функции визуального мониторинга и диагностики

• Светодиодные индикаторы: DS3800HMAC оснащен несколькими светодиодными индикаторами. Эти индикаторы служат ценными визуальными сигналами для технических специалистов и операторов, предоставляя немедленную информацию о состоянии различных аспектов работы платы. Например, могут быть светодиоды, указывающие состояние включения питания, активные каналы связи, наличие ошибок или предупреждений (например, ошибка связи или сигнал вне диапазона) или состояние определенных функций или цепей внутри платы. Просто взглянув на эти индикаторы, персонал может быстро оценить состояние платы и выявить потенциальные проблемы, не прибегая к немедленному использованию сложных диагностических инструментов.
• Тестовые точки (ТП): Еще одной существенной особенностью является наличие на плате многочисленных тестовых точек. Эти контрольные точки позволяют техническим специалистам получать доступ к определенным точкам схемы с помощью испытательного оборудования, такого как мультиметры или осциллографы. Они могут измерять электрические параметры, такие как напряжение, ток или форма сигнала в этих точках, чтобы диагностировать проблемы, проверять целостность сигнала или понимать поведение внутренних схем платы. Например, если есть подозрение, что сигнал определенного датчика неисправен, технические специалисты могут использовать контрольные точки рядом со входом этого сигнала, чтобы проверить его характеристики и определить, есть ли проблема с датчиком, формированием сигнала или другой частью системы. схема.

• Параметры конфигурации и настройки

• Перемычки для настройки: На плате имеется несколько перемычек, позволяющих удобно настраивать различные аспекты ее функциональности. Изменяя положения этих перемычек, пользователи могут настраивать такие параметры, как включение или отключение определенных функций, выбор между различными режимами работы или настройку параметров, связанных со связью или обработкой сигналов. Например, перемычку можно использовать для переключения между различными скоростями передачи данных для последовательной связи, если плата поддерживает несколько скоростей передачи данных, или для выбора, использовать ли конкретный входной сигнал для конкретной функции управления. Такая гибкость позволяет легко адаптировать плату к различным требованиям приложений и настройкам системы.
• Адаптируемость к различным приложениям: Благодаря сочетанию настраиваемых функций и способности обрабатывать различные типы сигналов и обмениваться данными с различными компонентами, DS3800HMAC можно адаптировать для широкого спектра применений в области управления турбинами и более широких промышленных систем. Будь то газовая турбина с особыми требованиями к контролю сгорания, паровая турбина с уникальными потребностями в управлении потоком пара или интеграция с другими промышленными процессами в установке комбинированного производства тепла и электроэнергии (ТЭЦ), плата может быть настроена в соответствии с конкретным контекстом.

• Прочная физическая конструкция и монтаж

• Компактный и прочный дизайн: Физическая конструкция DS3800HMAC оптимизирована для обеспечения компактности и прочности. Его прямоугольная форма и относительно легкая конструкция (весом около 0,98 фунта) облегчают обращение с ним во время процедур установки и обслуживания. Несмотря на свой небольшой вес, он выдерживает механические нагрузки и вибрации, характерные для промышленных условий. Компоненты на плате надежно закреплены, а общая компоновка спроектирована таким образом, чтобы свести к минимуму риск повреждения от физических воздействий или вибраций, которые могут возникнуть при нормальной работе турбины или другого промышленного оборудования.
• Простая установка и выравнивание: Плата имеет маркировку, такую ​​как идентификатор платы, буквенно-цифровые коды и стрелки, которые помогают в процессе установки. Эти маркировки обеспечивают четкое руководство по прокладке кабелей, расположению и выравниванию внутри шкафа управления или корпуса. Это облегчает техническим специалистам правильную установку платы и подключение ее к другим компонентам системы, снижая вероятность ошибок при установке, которые могут привести к проблемам в работе.

• Экологическая адаптивность

• Широкий температурный диапазон: DS3800HMAC спроектирован для работы в относительно широком диапазоне температур, обычно от -20°C до +60°C. Такая широкая температурная устойчивость позволяет ему надежно работать в различных промышленных средах: от холодных наружных помещений, например, на объектах электростанций зимой, до жарких производственных помещений или аппаратных, где он может подвергаться воздействию тепла, выделяемого близлежащим оборудованием. Это гарантирует, что плата сможет сохранить свою производительность и коммуникационные возможности независимо от температурных условий окружающей среды.
• Влажность и электромагнитная совместимость (ЭМС): он может выдерживать широкий диапазон уровней влажности в диапазоне без конденсации, обычном в промышленных условиях, обычно от 5% до 95%. Такая устойчивость к влажности предотвращает возникновение электрических коротких замыканий или коррозии внутренних компонентов из-за влаги в воздухе. Кроме того, плата обладает хорошими свойствами электромагнитной совместимости, что означает, что она может противостоять внешним электромагнитным помехам от другого электрооборудования, находящегося поблизости, а также минимизировать собственное электромагнитное излучение, чтобы избежать помех другим компонентам системы. Это позволяет ему стабильно работать в средах с электрическими помехами, где имеется множество двигателей, генераторов и других электрических устройств, генерирующих электромагнитные поля.

Технические параметры:DS3800HMAC

• Источник питания
  • Входное напряжение: плата обычно работает в определенном диапазоне входных напряжений. Обычно он принимает входное напряжение постоянного тока, а типичный диапазон составляет от +12 В до +30 В постоянного тока. Однако точный диапазон напряжения может варьироваться в зависимости от конкретной модели и требований применения. Этот диапазон напряжения разработан для совместимости с системами электропитания, обычно встречающимися в промышленных условиях, где используются системы управления турбинами.
  • Потребляемая мощность: При нормальных условиях эксплуатации энергопотребление DS3800HMAC обычно находится в определенном диапазоне. В среднем он может потреблять от 5 до 15 Вт. Это значение может варьироваться в зависимости от таких факторов, как уровень коммуникационной активности, количество обрабатываемых сигналов и сложность выполняемых функций.
• Входные сигналы
  • Цифровые входы
    • Количество каналов: Обычно доступно несколько цифровых входных каналов, часто в диапазоне от 8 до 16 каналов. Эти каналы предназначены для приема цифровых сигналов от различных источников, таких как переключатели, цифровые датчики или индикаторы состояния в системе управления турбиной.
    • Входные логические уровни: Каналы цифрового ввода настроены на прием стандартных логических уровней, часто в соответствии со стандартами TTL (транзистор-транзисторная логика) или CMOS (комплементарный металл-оксид-полупроводник). Цифровой высокий уровень может находиться в диапазоне от 2,4 В до 5 В, а цифровой низкий уровень — от 0 В до 0,8 В.
  • Аналоговые входы
    • Количество каналов: Обычно он имеет несколько аналоговых входных каналов, обычно от 4 до 8 каналов. Эти каналы используются для приема аналоговых сигналов от датчиков, таких как датчики температуры, датчики давления и датчики вибрации.
    • Диапазон входного сигнала: Каналы аналогового ввода могут обрабатывать сигналы напряжения в определенных диапазонах. Например, они могут принимать сигналы напряжения от 0–5 В постоянного тока, 0–10 В постоянного тока или других пользовательских диапазонов в зависимости от конфигурации и типов подключенных датчиков. Некоторые модели также могут поддерживать входные сигналы тока, обычно в диапазоне 0–20 мА или 4–20 мА.
    • Разрешение: Разрешение этих аналоговых входов обычно находится в диапазоне от 10 до 16 бит. Более высокое разрешение позволяет более точно измерять и дифференцировать уровни входного сигнала, обеспечивая точное представление данных датчиков для дальнейшей обработки в системе управления.
• Выходные сигналы
  • Цифровые выходы
    • Количество каналов: Обычно имеется несколько цифровых выходных каналов, часто в диапазоне от 8 до 16 каналов. Эти каналы могут передавать двоичные сигналы для управления такими компонентами, как реле, электромагнитные клапаны или цифровые дисплеи в системе управления турбиной.
    • Выходные логические уровни: Каналы цифрового вывода могут выдавать сигналы с логическими уровнями, аналогичными цифровым входам, с цифровым высоким уровнем в соответствующем диапазоне напряжения для управления внешними устройствами и цифровым низким уровнем в стандартном диапазоне низкого напряжения.
  • Аналоговые выходы
    • Количество каналов: Может иметь несколько каналов аналогового вывода, обычно от 2 до 4 каналов. Они могут генерировать аналоговые сигналы управления для приводов или других устройств, работа которых зависит от аналогового входа, таких как клапаны впрыска топлива или впускные лопатки.
    • Диапазон выходного сигнала: Каналы аналогового вывода могут генерировать сигналы напряжения в определенных диапазонах, аналогичных входам, например 0–5 В постоянного тока или 0–10 В постоянного тока. Выходное сопротивление этих каналов обычно рассчитано так, чтобы соответствовать типичным требованиям нагрузки в промышленных системах управления, обеспечивая стабильную и точную доставку сигнала к подключенным устройствам.

Характеристики обработки и памяти

• Процессор
  • Тип и тактовая частота: На плате установлен микропроцессор со специфической архитектурой и тактовой частотой. Тактовая частота обычно находится в диапазоне от десятков до сотен МГц, в зависимости от модели. Это определяет, насколько быстро микропроцессор может выполнять инструкции и обрабатывать поступающие сигналы. Например, более высокая тактовая частота позволяет ускорить анализ данных и принятие решений при одновременной обработке нескольких входных сигналов.
  • Возможности обработки: Микропроцессор способен выполнять различные арифметические, логические и управляющие операции. Он может выполнять сложные алгоритмы управления на основе запрограммированной логики для обработки входных сигналов от датчиков и генерации соответствующих выходных сигналов для исполнительных механизмов или для связи с другими компонентами системы.
• Память
  • EPROM (стираемое программируемое постоянное запоминающее устройство) или флэш-память.: DS3800HMAC содержит модули памяти, которые обычно представляют собой EPROM или флэш-память, общая емкость которых обычно составляет от нескольких килобайт до нескольких мегабайт. Эта память используется для хранения встроенного ПО, параметров конфигурации и других важных данных, которые необходимы плате для работы и поддержания ее функциональности с течением времени. Возможность стирания и перепрограммирования памяти позволяет настраивать поведение платы и адаптировать ее к различным производственным процессам и изменяющимся требованиям.
  • Оперативная память (ОЗУ): Также имеется определенный объем встроенной оперативной памяти для временного хранения данных во время работы. Емкость оперативной памяти может варьироваться от нескольких килобайт до десятков мегабайт, в зависимости от конструкции. Он используется микропроцессором для хранения и управления такими данными, как показания датчиков, результаты промежуточных вычислений и коммуникационные буферы, когда он обрабатывает информацию и выполняет задачи.

Параметры интерфейса связи

• Последовательные интерфейсы
  • Скорость передачи данных: плата поддерживает диапазон скоростей передачи данных для своих последовательных интерфейсов связи, которые обычно используются для подключения к внешним устройствам на больших расстояниях или для взаимодействия с устаревшим оборудованием. Обычно он может поддерживать скорость передачи данных от 9600 бит в секунду (бит/с) до более высоких значений, например 115200 бит/с или даже больше, в зависимости от конкретной конфигурации и требований подключенных устройств.
  • Протоколы: Он совместим с различными протоколами последовательной связи, такими как RS232, RS485 или другими стандартными протоколами в зависимости от потребностей приложения. RS232 часто используется для связи «точка-точка» на коротких расстояниях с такими устройствами, как локальные операторские интерфейсы или диагностические инструменты. С другой стороны, RS485 обеспечивает многоабонентскую связь и поддерживает несколько устройств, подключенных к одной шине, что делает его подходящим для распределенных систем промышленного управления, где нескольким компонентам необходимо взаимодействовать друг с другом и с DS3800HMAC.
• Параллельные интерфейсы
  • Ширина передачи данных: Параллельные интерфейсы на плате имеют определенную ширину передачи данных, которая может составлять, например, 8 бит, 16 бит или другую подходящую конфигурацию. Это определяет объем данных, которые могут передаваться одновременно за один такт между DS3800HMAC и другими подключенными компонентами, обычно другими платами в одной системе управления. Более широкая ширина передачи данных обеспечивает более высокую скорость передачи данных, когда необходимо быстро обмениваться большими объемами информации, например, в сценариях высокоскоростного сбора данных или распределения управляющих сигналов.
  • Тактовая скорость: параллельные интерфейсы работают на определенной тактовой частоте, которая определяет частоту передачи данных. Эта тактовая частота обычно находится в диапазоне МГц и оптимизирована для эффективной и надежной передачи данных внутри системы управления.

Экологические характеристики

• Рабочая температура: DS3800HMAC предназначен для работы в определенном диапазоне температур, обычно от -20°C до +60°C. Такая температурная устойчивость позволяет ему надежно работать в различных промышленных средах: от относительно холодных наружных помещений до жарких производственных помещений или электростанций, где он может подвергаться воздействию тепла, выделяемого близлежащим оборудованием.
• Влажность: Он может работать в средах с относительной влажностью от 5% до 95% (без конденсации). Такая устойчивость к влажности гарантирует, что влага в воздухе не вызывает электрических коротких замыканий или коррозии внутренних компонентов, что позволяет ему работать в зонах с различным уровнем влажности из-за промышленных процессов или условий окружающей среды.
• Электромагнитная совместимость (ЭМС): Плата соответствует соответствующим стандартам ЭМС, что обеспечивает ее правильное функционирование при наличии электромагнитных помех от другого промышленного оборудования и минимизирует собственное электромагнитное излучение, которое может повлиять на близлежащие устройства. Он разработан, чтобы противостоять электромагнитным полям, создаваемым двигателями, трансформаторами и другими электрическими компонентами, обычно встречающимися в промышленных средах, и поддерживать целостность сигнала и надежность связи.

Физические размеры и монтаж

• Размер платы: Физические размеры DS3800HMAC обычно соответствуют размерам стандартных промышленных плат управления. Он может иметь длину от 8 до 16 дюймов, ширину от 6 до 12 дюймов и толщину от 1 до 3 дюймов, в зависимости от конкретной конструкции и форм-фактора. Эти размеры выбраны так, чтобы соответствовать стандартным промышленным шкафам управления или корпусам, а также обеспечивать правильную установку и соединение с другими компонентами.
• Способ монтажа: Он предназначен для надежной установки в предназначенном для него корпусе или корпусе. Обычно он имеет монтажные отверстия или прорези по краям, позволяющие прикрепить его к монтажным направляющим или кронштейнам в шкафу. Монтажный механизм разработан таким образом, чтобы выдерживать вибрации и механические нагрузки, характерные для промышленных условий, обеспечивая надежную фиксацию платы во время работы и поддерживая стабильные электрические соединения.

Приложения:DS3800HMAC

• Управление газовой турбиной:
  • Интеграция мониторинга и управления: На газотурбинных электростанциях DS3800HMAC играет решающую роль в интеграции мониторинга различных параметров с функциями управления. Он получает сигналы от множества датчиков, таких как датчики температуры в камере сгорания, датчики давления в топливопроводах и датчики вибрации на валу турбины. Эти сигналы датчиков затем передаются через возможности доступа к среде передачи данных платы в систему управления. На основе этой информации система управления может принимать решения относительно корректировки впрыска топлива, воздухозаборника и других параметров для оптимизации производительности турбины, поддержания эффективности и обеспечения безопасной эксплуатации. Например, если датчики температуры показывают, что температура сгорания приближается к критическому уровню, система управления с помощью DS3800HMAC может уменьшить расход топлива, чтобы избежать перегрева.
  • Удаленный мониторинг и диагностика: Благодаря своим коммуникационным интерфейсам DS3800HMAC позволяет осуществлять удаленный мониторинг газовых турбин. Операторы могут получить доступ к данным в реальном времени о состоянии турбины из центральной диспетчерской или даже из других мест. Это позволяет на ранней стадии обнаружить потенциальные проблемы, такие как аномальные вибрации или изменения показаний давления. Затем технические специалисты могут удаленно анализировать данные и решать, требуется ли обслуживание на месте или можно внести коррективы через систему управления. В случае неисправности подробная диагностическая информация, предоставляемая платой, может помочь быстро определить основную причину и выполнить корректирующие действия.
  • Интеграция сети и управление нагрузкой: Газовые турбины часто используются для пиковой выработки электроэнергии и для поддержания стабильности сети. DS3800HMAC помогает управлять нагрузкой турбины в соответствии с потребностями сети. Он может взаимодействовать с системами управления сетью и получать сигналы о требуемой выходной мощности. На основании этого он регулирует работу турбины в соответствии с требованиями нагрузки, гарантируя при этом, что турбина остается в безопасных рабочих пределах. Например, в периоды высокого спроса на электроэнергию совет может способствовать увеличению выходной мощности турбины путем координации соответствующих корректировок подачи топлива и воздуха.
• Управление паровой турбиной:
  • Регулирование расхода пара и давления: На электростанциях с паровыми турбинами DS3800HMAC необходим для регулирования расхода и давления пара, поступающего в турбину. Он принимает сигналы от датчиков давления и температуры, расположенных вдоль паропроводов и в паровой камере. Используя возможности доступа к среде передачи данных и обработки сигналов, он передает эти данные в систему управления, которая затем определяет оптимальные положения впускных паровых клапанов. Точное управление потоком пара позволяет максимально повысить эффективность турбины и избежать таких проблем, как гидравлический удар или чрезмерная нагрузка на лопатки турбины. Например, во время запуска или при регулировке выходной мощности плата помогает плавно регулировать открытия парового клапана на основе данных датчиков в реальном времени.
  • Мониторинг конденсатора и вспомогательной системы: Плата также участвует в мониторинге конденсатора и других вспомогательных систем, связанных с паровой турбиной. Он может получать сигналы от датчиков, контролирующих уровень вакуума в конденсаторе, температуру охлаждающей воды и работу насосов. На основе этой информации система управления, активируемая DS3800HMAC, может предпринять корректирующие действия в случае обнаружения каких-либо ненормальных условий. Например, если уровень вакуума в конденсаторе падает ниже определенного порога, что указывает на потенциальную проблему с системой охлаждения, плата может инициировать действия по регулированию расхода охлаждающей воды или активировать резервные насосы для поддержания надлежащих условий работы паровой турбины. .
  • Профилактическое обслуживание и оптимизация производительности: Постоянно отслеживая различные параметры, связанные с работой паровой турбины, DS3800HMAC помогает проводить профилактическое обслуживание и оптимизировать производительность. Он может обнаружить ранние признаки износа, такие как повышенный уровень вибрации вала турбины или подшипников или изменения температурных профилей в критических зонах. Эти данные используются для планирования работ по техническому обслуживанию в подходящее время, что снижает риск неожиданных поломок и увеличивает общий срок службы и эффективность паровой турбины.

Промышленное производство

• Приложения для приводов процессов: В промышленных условиях, где турбины используются для управления механическими процессами, например, на заводах, где паровые турбины используются для питания больших компрессоров для подачи воздуха или газовых турбин для привода насосов для перекачки жидкости, DS3800HMAC имеет жизненно важное значение для обеспечения работы турбины в способ, отвечающий конкретным требованиям приводимого оборудования. Это облегчает связь между системой управления турбиной и датчиками и исполнительными механизмами на приводном оборудовании. Например, на химическом заводе, где паровая турбина приводит в действие центробежный компрессор для сжатия газа, плата получает сигналы, связанные с требованиями к давлению и расходу сжимаемого газа, и передает эту информацию в систему управления турбиной. Затем система управления соответствующим образом регулирует выходную мощность и скорость турбины для поддержания желаемой степени сжатия и расхода.
• Интеграция и координация процессов: DS3800HMAC также помогает интегрировать работу турбины в общий производственный процесс. Он может взаимодействовать с другими системами управления на производственном предприятии, такими как программируемые логические контроллеры (ПЛК) или распределенные системы управления (РСУ), для обмена информацией о состоянии турбины, ее производительности и любых потенциальных проблемах. Это обеспечивает плавную координацию между различными частями производственного процесса и повышает эффективность производства. Например, на автомобильном заводе, где газовая турбина обеспечивает электроэнергией различные производственные линии, плата может отправлять в центральную систему управления данные о доступности турбины и выходной мощности. Центральная система управления может затем использовать эту информацию для оптимизации распределения ресурсов и планирования работ по техническому обслуживанию без остановки производства.

Возобновляемая энергия с интеграцией турбин

• Электростанции комбинированного цикла: На электростанциях с комбинированным циклом, которые объединяют газовые турбины с паровыми турбинами и часто включают возобновляемые источники энергии или системы рекуперации отходящего тепла, DS3800HMAC имеет решающее значение для координации работы различных компонентов турбины. Он обеспечивает обмен данными между системами управления газовой и паровой турбинами, что позволяет оптимизировать передачу энергии между теплом выхлопных газов газовой турбины и процессом генерации пара для паровой турбины. Например, он может передавать информацию о температуре выхлопных газов и расходе газовой турбины в систему управления паровой турбиной, которая затем регулирует работу парогенератора-утилизатора (HRSG) для максимального увеличения производства пара для паровой турбины. Это повышает общую эффективность и выходную мощность установки комбинированного цикла.
• Гибридизация турбин и хранение энергии: В некоторых сложных приложениях, где газовые или паровые турбины сочетаются с системами накопления энергии (например, батареями или маховиками) для управления колебаниями мощности и повышения стабильности сети, DS3800HMAC может взаимодействовать с системами управления накоплением энергии. Он может получать сигналы, связанные с потребностями сети, уровнями накопления энергии и производительностью турбины, чтобы принимать решения о том, когда хранить или высвобождать энергию и как регулировать работу турбины для поддержки сети. Например, в периоды низкого энергопотребления плата может управлять турбиной, чтобы снизить выходную мощность и направить избыточную энергию на зарядку системы хранения энергии. Затем, когда потребность в сети увеличивается, она может использовать накопленную энергию для увеличения выходной мощности, одновременно корректируя работу турбины соответствующим образом.

Управление зданием и когенерация

• Когенерационные системы: В системах когенерации (комбинированного производства тепла и электроэнергии — ТЭЦ), установленных в коммерческих зданиях, больницах или промышленных кампусах, DS3800HMAC используется для управления работой газовой или паровой турбины для одновременного производства электроэнергии и полезного тепла. Он координирует связь между системой управления турбиной, системами отопления, вентиляции и кондиционирования воздуха (HVAC) здания, а также другими энергопотребляющими системами. Например, в больнице с системой ТЭЦ плата может регулировать мощность турбины, чтобы обеспечить достаточное количество электроэнергии для критически важного медицинского оборудования, а также подавать горячую воду или пар для целей отопления и стерилизации. Он контролирует потребности объекта в электроэнергии и тепле и вносит необходимые корректировки для оптимизации общего использования энергии и снижения зависимости от внешних источников энергии.
• Управление энергопотреблением зданий: DS3800HMAC также может обмениваться данными с системой управления энергопотреблением здания (EMS). Он предоставляет данные о производительности турбины, выходной энергии и эффективности в систему EMS, которая затем может использовать эту информацию для общих стратегий оптимизации энергопотребления. Например, EMS может использовать данные DS3800HMAC для принятия решений о том, когда отдать приоритет выработке электроэнергии для использования на месте, а не экспорту избыточной мощности в сеть, в зависимости от таких факторов, как цены на электроэнергию, заполняемость здания и потребности в отоплении/охлаждении.

Настройка: DS3800HMAC

• • Настройка алгоритма управления: В зависимости от уникальных характеристик турбины и промышленного процесса, в который она интегрирована, встроенное ПО DS3800HMAC можно настроить для реализации специализированных алгоритмов управления. Например, в газовой турбине, используемой для выработки пиковой мощности с быстрым изменением нагрузки, можно разработать специальные алгоритмы для оптимизации времени реагирования на регулировку расхода топлива и воздухозаборника. Эти алгоритмы могут учитывать такие факторы, как конкретные кривые производительности турбины, ожидаемую частоту изменений нагрузки и желаемые скорости изменения выходной мощности. В паровой турбине специальной конструкции для промышленного технологического нагрева прошивка может быть запрограммирована таким образом, чтобы при управлении впускными клапанами пара приоритезировать стабильность давления пара над выходной мощностью, исходя из конкретных требований к теплу связанного процесса.
  • Обнаружение и обработка ошибок: встроенное ПО можно настроить для обнаружения и реагирования на определенные неисправности в индивидуальном порядке. Различные модели турбин или рабочие среды могут иметь разные режимы отказа или компоненты, которые более склонны к проблемам. Например, в газовой турбине, работающей в запыленной среде, встроенное ПО можно запрограммировать на тщательный мониторинг падения давления в воздушном фильтре и выдачу предупреждений или автоматических корректирующих действий, если падение давления превышает определенный порог, что указывает на потенциальное засорение, которое может повлиять на эффективность сгорания. В паровой турбине, где определенные подшипники являются критическими и имеют историю проблем, связанных с температурой, встроенное ПО можно настроить для реализации более чувствительного мониторинга температуры и протоколов немедленного отключения или снижения нагрузки при обнаружении аномального повышения температуры.
  • Настройка протокола связи: Для интеграции с существующими промышленными системами управления, которые могут использовать разные протоколы связи, встроенное ПО DS3800HMAC можно обновить для поддержки дополнительных или специализированных протоколов. Если на электростанции установлено устаревшее оборудование, которое обменивается данными по более старому последовательному протоколу, например RS232, со специальными пользовательскими настройками, прошивку можно изменить, чтобы обеспечить беспрепятственный обмен данными с этими системами. В современной настройке, направленной на интеграцию с облачными платформами мониторинга или технологиями Индустрии 4.0, встроенное ПО может быть расширено для работы с такими протоколами, как MQTT (транспорт телеметрии очереди сообщений) или OPC UA (унифицированная архитектура OPC) для эффективного удаленного мониторинга и анализа данных. и управление из внешних систем.
  • Настройка обработки данных и аналитики: встроенное ПО можно настроить для выполнения конкретных задач обработки данных и анализа, соответствующих приложению. На электростанции с комбинированным циклом, где оптимизация взаимодействия между газовыми и паровыми турбинами имеет решающее значение, встроенное ПО можно запрограммировать для анализа эффективности рекуперации тепла выхлопных газов на основе сигналов датчиков температуры и расхода на обеих турбинах. Он может рассчитывать ключевые показатели производительности, такие как общая эффективность преобразования энергии в комбинированном цикле, и предоставлять операторам информацию для принятия обоснованных решений о корректировке рабочих параметров. В когенерационной системе здания встроенное ПО может анализировать потребности здания в электроэнергии и тепле с течением времени и соответствующим образом корректировать работу турбины, чтобы оптимизировать баланс между выработкой электроэнергии и производством тепла.

Настройка оборудования

• Настройка конфигурации ввода/вывода (I/O):
  • Адаптация аналогового входа: В зависимости от типов датчиков, используемых в конкретной турбине, аналоговые входные каналы DS3800HMAC можно настроить. Если для измерения температуры критического компонента турбины установлен специализированный датчик температуры с нестандартным диапазоном выходного напряжения, на плату можно добавить дополнительные схемы формирования сигнала, такие как специальные резисторы, усилители или делители напряжения. Эти адаптации гарантируют, что уникальные сигналы датчиков правильно принимаются и обрабатываются платой. Аналогично, в паровой турбине со специально разработанными расходомерами, имеющими определенные выходные характеристики, аналоговые входы могут быть сконфигурированы для точной обработки соответствующих сигналов напряжения или тока.
  • Настройка цифрового ввода/вывода: Каналы цифрового ввода и вывода можно настроить для взаимодействия с конкретными цифровыми устройствами в системе. Если приложение требует подключения к специальным цифровым датчикам или исполнительным механизмам с уникальными уровнями напряжения или логическими требованиями, можно включить дополнительные устройства сдвига уровня или буферные схемы. Например, в газовой турбине со специальной системой защиты от превышения скорости, в которой для повышения надежности используются цифровые компоненты с особыми электрическими характеристиками, цифровые каналы ввода-вывода DS3800HMAC можно модифицировать для обеспечения надлежащей связи с этими компонентами. В системе управления паровой турбиной с нестандартной цифровой логикой управления определенными клапанами цифровые входы/выходы можно соответствующим образом настроить.
  • Входная мощность. Пользовательские промышленные настройки с возможностью настройки.: В нестандартных конфигурациях источника питания входную мощность DS3800HMAC можно адаптировать. Если на предприятии имеется источник питания с номинальным напряжением или током, отличным от типичных вариантов источника питания, которые обычно принимает плата, можно добавить модули стабилизации питания, такие как преобразователи постоянного тока или регуляторы напряжения, чтобы обеспечить стабильное и соответствующее питание платы. Например, на морской электростанции со сложными системами электроснабжения, подверженными колебаниям напряжения и гармоническим искажениям, можно реализовать специальные решения по вводу мощности, чтобы защитить DS3800HMAC от скачков напряжения и обеспечить его надежную работу.
• Дополнительные модули и расширения:
  • Модули расширенного мониторинга: Чтобы улучшить возможности диагностики и мониторинга DS3800HMAC, можно добавить дополнительные сенсорные модули. В газовую турбину, где требуется более детальный мониторинг состояния лопаток, могут быть встроены дополнительные датчики, такие как датчики зазора между кончиками лопаток, которые измеряют расстояние между законцовками лопаток турбины и корпусом. Эти дополнительные данные датчиков затем могут быть обработаны платой и использованы для более полного мониторинга состояния и раннего предупреждения о потенциальных проблемах, связанных с блейд-серверами. В паровую турбину можно добавить датчики для обнаружения ранних признаков эрозии парового тракта, такие как детекторы частиц в потоке пара или усовершенствованные датчики вибрации на корпусе турбины, чтобы предоставить больше информации для профилактического обслуживания и оптимизировать срок службы турбины.
  • Модули расширения связи: Если промышленная система имеет устаревшую или специализированную коммуникационную инфраструктуру, с которой необходимо взаимодействовать DS3800HMAC, можно добавить специальные модули расширения связи. Это может включать в себя интеграцию модулей для поддержки старых протоколов последовательной связи, которые все еще используются на некоторых объектах, или добавление возможностей беспроводной связи для удаленного мониторинга в труднодоступных местах предприятия или для интеграции с мобильными бригадами технического обслуживания. В системе распределенной выработки электроэнергии с несколькими турбинами, расположенными на большой площади, к DS3800HMAC можно добавить модули беспроводной связи, которые позволят операторам удаленно контролировать состояние различных турбин и связываться с панелями управления из центральной диспетчерской или на месте. инспекции.

Настройка на основе экологических требований

• Настройка корпуса и защиты:
  • Адаптация к суровой окружающей среде: В особо суровых промышленных условиях, например, с высоким уровнем пыли, влажности, экстремальных температур или химического воздействия, физический корпус DS3800HMAC можно настроить по индивидуальному заказу. Для усиления защиты от коррозии, проникновения пыли и влаги могут быть добавлены специальные покрытия, прокладки и уплотнения. Например, на электростанции в пустыне, где часто бывают пыльные бури, корпус может быть спроектирован с улучшенными пылезащитными функциями и воздушными фильтрами, чтобы поддерживать чистоту внутренних компонентов платы. На химическом заводе, где существует риск химических брызг и паров, корпус может быть изготовлен из материалов, устойчивых к химической коррозии, и герметизирован, чтобы предотвратить попадание вредных веществ на внутренние компоненты платы управления.
  • Настройка терморегулирования: В зависимости от температурных условий окружающей среды в промышленных условиях могут быть встроены индивидуальные решения по управлению температурным режимом. На объекте, расположенном в жарком климате, где плата управления может подвергаться воздействию высоких температур в течение длительного времени, в корпус можно встроить дополнительные радиаторы, охлаждающие вентиляторы или даже системы жидкостного охлаждения (если применимо), чтобы поддерживать устройство в пределах допустимых значений. оптимальный диапазон рабочих температур. На электростанции с холодным климатом можно добавить нагревательные элементы или изоляцию, чтобы обеспечить запуск и надежную работу DS3800HMAC даже при отрицательных температурах.

Адаптация к конкретным отраслевым стандартам и правилам

• Настройка соответствия:
  • Требования к атомной электростанции: На атомных электростанциях, где действуют чрезвычайно строгие стандарты безопасности и нормативные требования, DS3800HMAC можно настроить в соответствии с этими конкретными требованиями. Это может включать использование радиационно-стойких материалов и компонентов, прохождение специальных испытаний и процессов сертификации для обеспечения надежности в ядерных условиях, а также внедрение избыточных или отказоустойчивых функций для соответствия высоким требованиям безопасности отрасли. Например, на военном корабле с ядерной установкой или на атомной электростанции плата управления должна соответствовать строгим стандартам безопасности и производительности, чтобы гарантировать безопасную работу систем, использующих DS3800HMAC для обработки входных сигналов и управления турбиной. или другие соответствующие приложения.
  • Аэрокосмические и авиационные стандарты: В аэрокосмической отрасли существуют особые правила, касающиеся устойчивости к вибрации, электромагнитной совместимости (ЭМС) и надежности из-за критического характера эксплуатации самолетов. DS3800HMAC можно настроить в соответствии с этими требованиями. Например, его может потребоваться модифицировать, чтобы он имел улучшенные функции виброизоляции и лучшую защиту от электромагнитных помех, чтобы обеспечить надежную работу во время полета. В вспомогательной силовой установке самолета (ВСУ), которая использует турбину для выработки электроэнергии и требует обработки входных сигналов для своих систем управления, плата должна будет соответствовать строгим авиационным стандартам качества и производительности, чтобы гарантировать безопасность и эффективность ВСУ и сопутствующие системы.

Поддержка и услуги:DS3800HMAC

Наша техническая поддержка и услуги по продуктам призваны помочь вам максимально эффективно использовать другие продукты. Наша команда экспертов готова оказать помощь в установке, настройке, устранении неполадок и многом другом.

Мы предлагаем ряд вариантов поддержки, включая поддержку по телефону, поддержку по электронной почте и поддержку в онлайн-чате. Наша онлайн-база знаний также доступна круглосуточно и без выходных и обеспечивает доступ к полезным статьям и ресурсам.

В дополнение к нашим услугам технической поддержки мы также предлагаем профессиональные услуги, которые помогут вам оптимизировать Другой продукт. Наша команда консультантов может помочь вам во всем: от настройки до интеграции с другими системами.
