Allen-Bradley 1746-HSCE2 1746 Система SLC, многоканальный высокоскоростной счетчик

Описание 1746-HSCE2

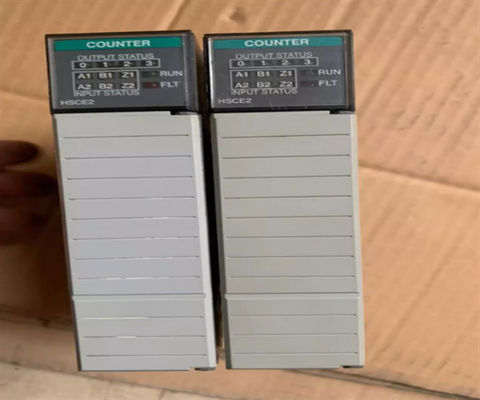

Allen-Bradley 1746-HSCE - это модуль высокоскоростного счетчика из семейства продуктов SLC 500.Он может быть установлен локально., вдоль процессора SLC500 или удаленно вдоль адаптера связи SLC500.

1746-HSCE используется для двунаправленного подсчета требований, обнаружения движения, тотализации и других приложений, которые требуют обработки высокоскоростных дискретных входов.Этот модуль обычно используется для автоматизации заводов.Этот высокоскоростной счетчик модуль может быть сконфигурирован для работы в различных режимах, таких как режим диапазона, режим скорости и режим последовательности.

1746-HSCE имеет вход A, B и Z с номинальным входным напряжением 5VDC для дифференциальной проводки и 0-5VDC для одноконтактной проводки.Он принимает минимальную ширину импульса длительностью 10 мкс с разделением импульсов 4Приемлемые частоты ввода этих наборов ввода зависят от конфигурированного режима модуля. При работе в режиме последовательности максимальная совместимая частота ввода составляет 50 кГц и 32,767 кГц при работе в режиме скорости действияКроме того, 1746-HSCE имеет входный переключатель с диапазоном напряжения в состоянии включения 3,8-5,4VDC, 9,4-16,5VDC и 16,5-30VDC @ 5VDC, 12VDC и 24VDC номинальных напряжений соответственно.

1746-HSCE также имеет четыре (4) открытых выхода коллектора, которые работают на уровнях напряжения от 4,5 до 10 Вт постоянного тока и (ключ 2 включен) и от 10 до 30 Вт постоянного тока (ключ 2 выключен) с номинальным током в состоянии включения 16 мА при 4.5В постоянное напряжение 40 мА при 10В постоянном напряжении и 40 мА при 10В постоянном напряжении 125 мА при 30В постоянном напряжении.

Для устранения неполадок и диагностики он имеет встроенные диагностические светодиоды, такие как светодиоды с неисправностью процессора, код неисправности, код ошибки.Он предназначен для использования в промышленной среде и должен быть установлен в помещении, одобренном NEMA.

Allen-Bradley 1746-HSCE - это модуль высокоскоростного счетчика. Этот модуль является частью платформы SLC500 программируемого логического контроллера (PLC).B и Z совместимы с номинальным напряжением сигнала с дифференциальным входом 5VDC и входом 0-5VDC с одноконтактным входом с максимальной частотой входа 50 кГцОн также имеет входный переключатель и четыре (4) выхода с открытым коллектором.
