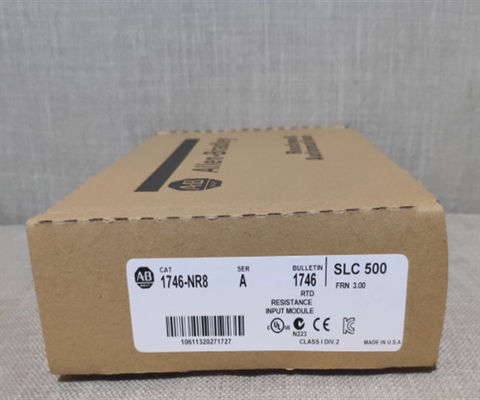

1746-NR8 ∙ Аллен Брэдли RTD/Resistance Аналоговый входный модуль

Описание 1746-NR8

1746-NR8 - это детектор температуры сопротивления (RTD) / модуль сопротивления. Этот модуль принимает сигналы сопротивления от датчиков RTD, таких как Platinum (385) 100, 200, 500 и 1000; Platinum (3816) 100,200, 500 и 1000; медь (426) 10, никель (618) 120, никель (672) 120, и никель железо (518) 604 и значения прямого сопротивления от 0 до 150 Ом, от 0 до 500 Ом, от 0 до 1000 Ом и от 0 до 300 Ом.

Этот модуль используется исключительно для систем SLC 500. Он может быть специально использован с двумя (2) вариантами SLC 500, такими как фиксированный и модульный аппаратный стиль.Он занимает одно место в любом используемом шасси и вместо этого не требует внешнего источника питания, этот модуль питается от питания задней плоскости, генерируемого питанием системы.

Этот модуль в основном используется для температурных приложений, поскольку датчики RTD специально используются для измерения показаний температуры.Состояние сопротивления этого модуля применимо для измерения смещения или движения или механических устройствОбычно он используется для измерения длины пути, движения, отраженного уменьшением и увеличением показания сопротивления.

Этот модуль поддерживает 2-Wire, 3-Wire и 4-Wire RTD датчики. Для 2-Wire RTD, рекомендуемые провода Belden 9501 защищенный кабель или эквивалент. Для 3-Wire или 4-Wire RTD,используйте Belden 9533 или Belden 83503 кабеляДля 2-проводной RTD, избегайте длинных кабельных проходов, так как это уменьшает точность измерения.эффект или длинные провода могут быть сведены к минимуму с помощью кабеля более низкого размера, такого как AWG # 16 провода вместо AWG # 24. В основном используйте кабель с меньшим сопротивлением на ногу. Терминалы съемного терминального блока (RTB) предназначены только для соединения с одним проводом.

Состояние канала может контролироваться с помощью индикатора светодиода, а действие модуля может контролироваться с помощью индикатора состояния светодиода.Этот модуль имеет низкопроходный цифровой фильтр и программируемые фильтры вводаМодуль аналогового цифрового преобразования - сигма-дельта модуляция.Процесс автоматической калибровки происходит каждый раз, когда модуль включается, который также программируется на определенный цикл каждые 5 минут.. Типы RTD, присутствующие на модуле 1746-NR8, - это медь, платина, никель-железо и никель. Терминалный блок, совместимый с этим модулем, - это терминалный блок Allen-Bradley 1746-RT-35.Потребление энергии на заднем плане модуля 1746-NR8 составляет максимум 1.82 Вт, а расход энергии составляет 0,5 Вт при 5 Вт постоянного тока и 1,32 Вт при 24 Вт постоянного тока.Его максимальное напряжение общего режима составляет +/- 1 вольт, в то время как его максимальная постоянная перегрузка составляет +/- 5 мА для тока и +/- 5 вольт постоянного тока.Изоляционное напряжение модуля 1746-NR8 непрерывно на 5 Вт постоянного тока между каналами и 500 Вт переменного тока в течение 1 минуты между входами и задней плоскостьюЕго рабочая температура составляет от 32 до 140 градусов по Фаренгейту, температура хранения - от -40 до 185 градусов по Фаренгейту,и его относительная влажность неконденсирующейся составляет от 5 до 95%.

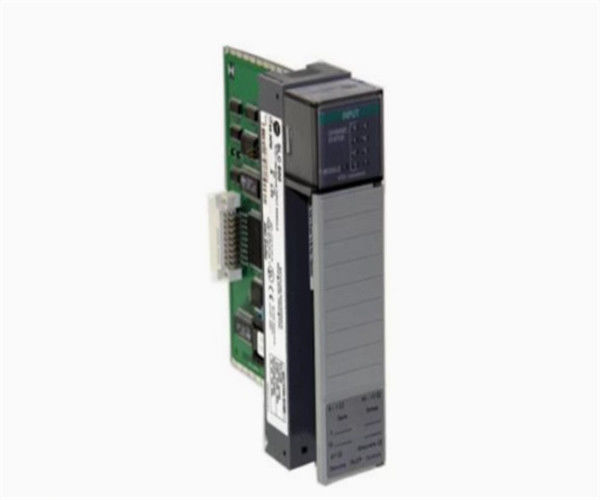

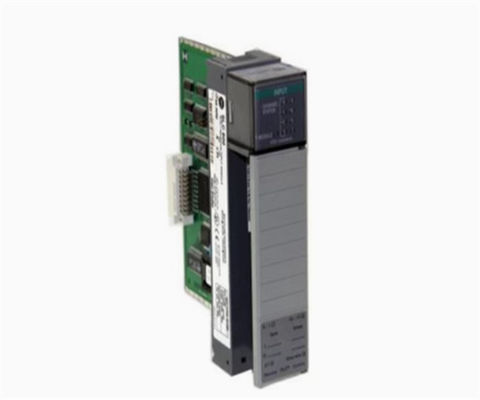

Allen-Bradley 1746-NR8 представляет собой SLC 500 RTD/Resistance Analog Input Module. Этот RTD/Resistance Analog Input Module имеет восемь (8) каналов, которые совместимы с RTD-датчиками, такими как Platinum (385),Платина (3916), медь (416), никель (618), никель (672), и никель железо. Он также совместим с прямыми входами устройств сопротивления. Этот модуль совместим с фиксированным стилем и модульным стилем SLC 500.
