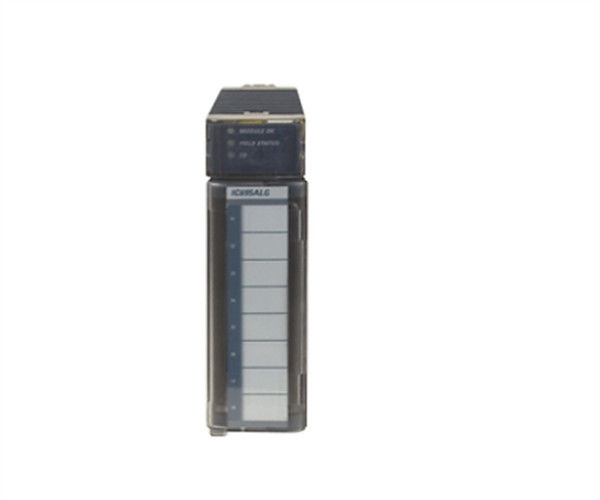

IC695ALG616 GE Аналоговый входный модуль GE Fanuc RX3i серии для промышленных применений

Описание продукта IC695ALG616

IC695ALG616 - это аналоговый модуль ввода, который производится Emerson Automation, ранее GE Intelligent Platforms (GE IP).Данный модуль может обеспечивать шестьнадцать (16) аналоговых входных каналов, если он сконфигурирован как одноконтактный вход или восемь (8) аналоговых входов для дифференциальной проводки.Он поставляется с встроенным аналогом в цифровой преобразователь (ADC) с выходной конверсии разрешения 24-битов.Входные каналы IC695ALG616 совместимы, будучи проводами с аналоговыми сигналами тока и напряженияПриемник Сигналы тока от этого модуля включают сигналы тока от 0 до 20mA, от 4 до 20mA, ± 20mA и сигналы напряжения от ± 10V, от 0 до 10V, ± 5V, от 0 до 5V, от 1 до 5V.Конвертированные аналоговые данные сохраняются как 32-разрядные данные IEEE с плавающей запятой или 16-разрядные целые числа с использованием 32-разрядного регистраКаждый канал этого модуля имеет настраиваемые фильтры каналов для стабилизации и минимизации колебаний, чтобы стать полезными для процесса.200 и 500 Гц. Параметры этого модуля настроены с использованием программного обеспечения Proficy Machine Edition (PME). Для диктования работы этого модуля не требуются прыжки и переключатели DIP. Кроме того,Этот модуль способен выполнять автокалибровку при каждом запуске.. Встроенные защитные модули включают обнаружение открытых цепей, защиту от перенапряжения и перенапряжения.Каждый канал может быть индивидуально настроен с настройками сигнализации, в частности, очень низкие, низкие, высокие и очень высокие сигналы тревоги.Положительная и отрицательная скорость изменения также может быть включена в функции сигнализации этого модуля, в то время как ошибка модуля также может быть сконфигурирована, чтобы сообщить хост-CPU.

Неизолированный дифференциальный аналоговый входный модуль GE Fanuc RX3i PacSystems IC695ALG616 имеет диапазон тока от -20 до 20 миллиампер, от 4 до 20 миллиампер или от 0 до 20 миллиампер,и диапазона напряжения 5 вольт DCМодуль имеет светодиод модуля OK для отображения рабочего состояния устройства.Диод состояния поля показывает, есть ли сбои по крайней мере на одном из терминальных блоков или ошибки канала, в то время как терминальный блок или светодиод TB отображает наличие или отсутствие терминального блока для системы.Все светодиоды на неизолированном дифференциальном аналоговом входном модуле IC695ALG616 получают питание от силовой шины заднего планаАналоговый входный модуль GE Fanuc IC695ALG616 имеет такие функции, как сигнализация скорости изменения, проверка ошибок на борту, сигнализация о сбоях канала, отчетность о сбоях, автоматическая калибровка, слот для флэш-памяти,конфигурируемые смещения и масштабирование для каждого канала, и обнаружение того, были ли вставлены или удалены конечные блоки.Аналоговый входный модуль GE Fanuc IC695ALG616 имеет диапазон температуры хранения от -40 до 185 градусов по Фаренгейту и диапазон температуры работы от 32 до 140 градусов по ФаренгейтуЭтот модуль требует неконденсирующего и относительного уровня влажности в диапазоне от 5 до 95%.006 inches) displacement peak as per the JISC0911 and IEC60068-2-6 international standards and a vibration resistance rating of 15 G at 11 milliseconds as per the JISC0912 and IEC60068-2-27 international standards.

IC695ALG616 представляет собой неизолированный аналоговый входный модуль PACSystem RX3i Programmable Automation Controller (PAC), ранее производимый GE Intelligent Platforms (GE IP), теперь принадлежащий Emerson Automation.Этот модуль имеет шестнадцать (16) входов с одним концом или восемь (8) дифференциальных входных каналов, совместимых с 0 до 20 мА, 4 до 20 мА, ± 20 мА сигналов тока и ± 10 В, 0 до 10 В, ± 5 В, 0 до 5 В, 1 до 5 В сигналов напряжения.
