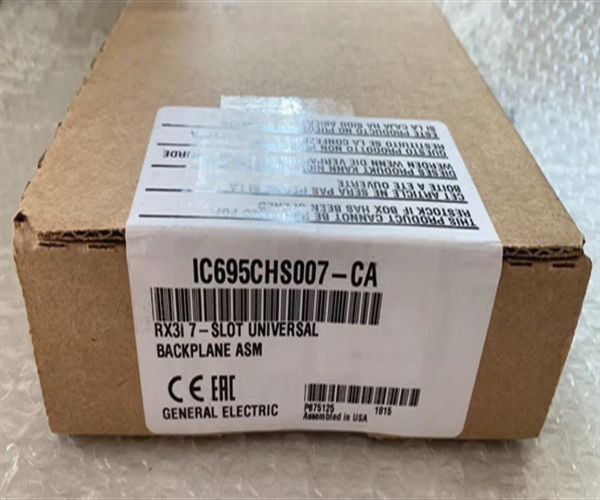

Ремонтированный GE-Emerson IC695CHS007 PACSystems Rx3i Универсальный фоновый план

Описание продукта  IC695CHS007

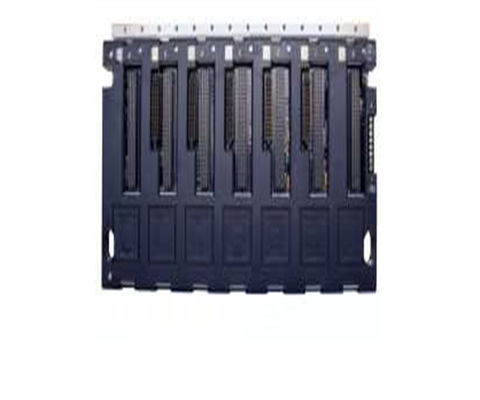

IC695CHS007 представляет собой универсальный задний план из серии PACSystem RX3i Programmable Automation Controller (PAC).зарезервированы для энергоснабжения и модулей В/ВОн поддерживает любые модули ввода и вывода и модули ввода и вывода серии PACsystem RX3i, а также модули ввода и вывода серии 90-30.

Слот 0 IC695CHS007 предназначен для установки источника питания IC695. Slot 1-5 are dual connector slots that support Peripheral Component Interconnect (PCI) type connectors utilized by PACSystem components such as IC695 modules and Serial connectors used by Series 90-30 modules particularly IC693 and IC694 modulesСлот 6, который является самым правым и последним слотом, поддерживает только PCI, совместим только с модулями RX3i.

IC695CHS007 идеально подходит для применения с ограниченным размером монтажа или для реализации удаленной архитектуры ввода/вывода.Этот модуль оснащен терминальной полосой 24 VDC, расположенной на левом конце стойки. точка заземления задней плоскости и интегральный заземляющий стержень для подключения щита и заземляющих соединений размещенного модуля стойки.Номера слотов также печатаются четко на этой стойке для монтажа модулей соответственно.

IC695CHS007 доступен в двух (2) версиях, в частности,IC695CHS007-AA, который является первоначальным выпуском, и IC695CHS007-BA, позднее выпущенный, который включает механические улучшения, особенно с подключением PCI к задней плоскости шасси.

IC695CHS007 предназначен только для горизонтального чеканки.Эта стойка непосредственно устанавливается на подпанель корпуса через предоставленное монтажное отверстие, доступное для шасси.

GE IC695CHS007 - универсальный задний план, который является частью серии RX3i PACSystems, разработанной и произведенной GE Fanuc и является заменой системе серии 90-30.Задняя плоскость IC695CHS007 имеет входное напряжение +24 вольтПользователи должны иметь в виду, что предложенный метод установки должен включать горизонтальную ориентацию и установку в защитный корпус с минимальной степенью защиты IP 20 (NEMA Type 1).Универсальный задний план IC695CHS007 имеет точку заземления вместе с терминальной полосой, расположенной на левом концеКроме того, задняя панель включает в себя интегрированную заземляющую панель и видимые номера слотов для конфигурации, а также обеспечивает поддержку систем и опционных модулей от других производителей.

Задняя плоскость IC695CHS007 имеет внутренний ток 240 миллиампер при 5 вольтах постоянного тока и ток 600 миллиампер при 3,3 вольтах постоянного тока и имеет 7 доступных слотов для компонентов.Поддерживаемые компоненты могут включать компоненты PCI I/O, такие как IC693Компоненты PCI, которые совместимы, начинаются с кода продукта IC695.ГЭ Backplanes, как IC695CHS007 Backplane может использоваться в опасных районах, но они требуют корпуса с более высокой степенью защиты в этих условияхМинимальный уровень защиты для опасных мест - IP 54.IC695CHS007 задней плоскости не требует много места для установки, но он нуждается в минимум 4 дюйма пространства со всех сторон, чтобы иметь правильное охлаждениеУказанные размеры устройства составляют 141,4 x 264,9 x 147,3 миллиметра (5,5 x 10,4 x 5,8 дюйма).
