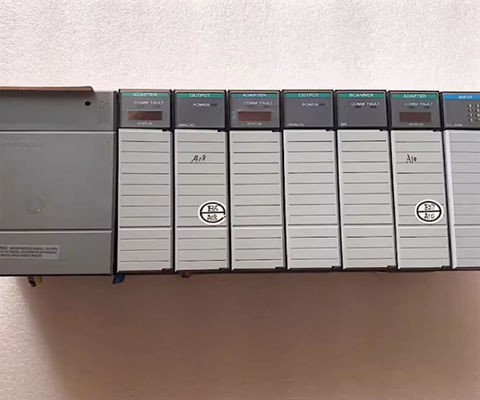

Allen-Bradley 1747-L552 Rockwell Automation SLC 5/05 Процессор

Описание 1747-L552

Процессор 1747-L552 является процессором SLC 500, который относится к подкатегории SLC 5/05. Этот процессор представляет собой однослотовый процессор, который непосредственно подключается к задней плоскости любого шасси SLC 500.Этот процессор интегрирован с портом RS232 для одноранговой связи и связи Ethernet для сетевых приложений и одновременного обмена данными.

Этот процессор идеально подходит для использования в средних и крупных приложениях с акцентом на интеграцию области на уровне машины с уровнем предприятия.Этот процессор также обеспечивает практические функции интеграции для требований промышленного Интернета вещей (IIoT).

В отличие от других процессоров под платформой SLC 500, встроенные возможности связи этих процессоров включают DH485, Data Highway Plus (DH+), Remote I/O и DeviceNet.Эти протоколы связи являются собственными и требуют специальных модулей или сторонних преобразователей и шлюзов для обеспечения вертикальной интеграцииС встроенным Ethernet этот процессор уже готов к вертикальной интеграции.

The RS232 communication port is a classic communication port ideal for Human Machine Interface (HMI) communication that is typically installed on the same panel where the Programmable Logic Controller (PLC) processor is installed as RS232 has a limited distance coverage.

Большая емкость памяти 1747-L552 имеет емкость IO 4096 входов и выходов, что позволяет процессору управлять несколькими небольшими процессами или одним большим процессом.Критичность системы должна рассматриваться для правильного планирования процесса, который может быть включен с теми же процессорами. Он также поддерживает реализацию топологии удаленного ввода/вывода, чтобы позволить стратегическую установку модулей ввода/вывода.с 28K слов для данных или программы и 4K слов для данных пользователяПроцессор также имеет абсолютное максимальное количество В/В на 4096 для вводов и выводов.Этот процессор поддерживает до ста семи (107) программирующих инструкций и позволяет установку до трех (3) шасси с максимум тридцать (30) слотовМаксимальный входный ток этого процессора составляет 1A при 5 вольтах постоянного тока и 0A при 24 вольтах постоянного тока. Он поставляется с типичным временем сканирования программы 0,9 миллисекунд / К, временем сканирования В / В 0,225 миллисекунд,и исполнение XIC бит 0В зависимости от загрузки питания, этот процессор имеет время задержки сканирования программы от 20 миллисекунд до 3 секунд после потери питания.с перемещением от пика к пику от 5 до 57 герцЭтот процессор также имеет рабочий удар 30G и неконденсирующую относительную влажность от 5 до 95%.Диапазон температуры работы этого процессора составляет от 0 до 60 градусов по Цельсию и диапазон температуры хранения составляет от -40 до 85 градусов по Цельсию.

Для этого процессора есть светодиоды состояния, которые позволяют контролировать его текущее состояние.Процессор 1747-L552 имеет корпус открытого типа и устанавливается через шассиПроцессор имеет размеры 145 x 35 x 142 миллиметров. Подключение Ethernet этого процессора включено BOOTP и поддерживает до 48 входящих или исходящих соединений.Выходящие соединения могут устанавливать только одно соединение на пункт назначения. Несколько инструкций MSG будут иметь одно и то же соединение, если они используют один и тот же узел назначения. Этот процессор также имеет порт RS-232 и флэш-запасную память.Он имеет литийную батарею, которую можно заменить, которая длится в среднем два года.Процессор 1747-L552 имеет конденсатор, который позволяет процессору работать не менее 30 минут, используя резервную батарею, пока сама батарея отключена.Батарея должна быть подключена к процессору в течение 30 минут, чтобы избежать потери данных в оперативной памяти.

1747-L552 - модуль контроллера для модульного оборудования SLC 500 от Allen-Bradley.встроенные коммуникационные интерфейсы, такие как 9-контактные порты RS-232 и EthernetОн имеет емкость 4096 дискретных вводов и выводов и удаленную емкость 4096 вводов и 4096 выводов.
