GE Fanuc PACSystems RX3i 12 Слот высокоскоростной контроллер База цифровой I O модуль IC695CHS012

Описание продукта IC695CHS012

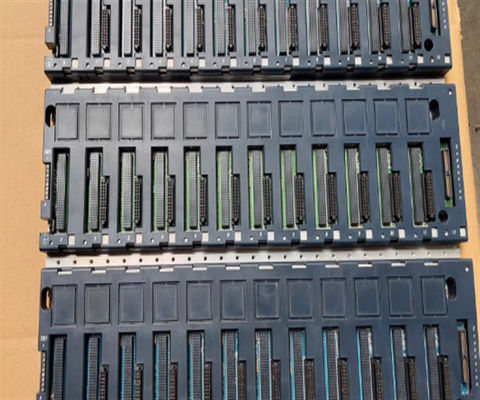

IC695CHS012 представляет собой универсальную заднюю панель PACSystem RX3i. Эта задняя панель имеет 12 слотов, которые поддерживают высокоскоростное соединение периферийных компонентов (PCI) и серийное подключение шины.Backplanes являются необходимыми компонентами, поскольку он обеспечивает жилье для модулей RX3i и подключенияОн также является хозяином коммуникационной шины, где происходит внутренняя связь между модулями.

IC695CHS012 имеет расход энергии 600 mA @ 3.3 VDC и 240 mA @ 5 VDC. Он имеет физические размеры 18,01 x 5,57 x 5,80 (457,5 x 141,5 x 147,32) и поддерживает горизонтальную установку.Он должен быть установлен внутри корпуса, который предлагает рейтинг защиты IP20 / NEMA / UL типа 1Для естественного охлаждения и обеспечения надлежащей циркуляции воздуха, задняя плоскость должна иметь 102 мм или 4 дюйма просвета со всех сторон оборудования.IC695CHS012 должен быть установлен внутри корпуса IP54 или выше с механической прочностью, чтобы выдержать 3.5 джоулей энергии удара.

IC695CHS012 поддерживает горячую замену модуля или съемного и вставку под питанием. This provides a distinct advantage as it effectively reduces downtime and permits maintenance activities such as module replacement and integrity verification to be carried out without affecting the present operating mode of the attached controller and modulesКроме того, этот задний план поддерживает установку опциональной базовой платы, такой как база контроллера и база расширения Ethernet.

Задняя плоскость IC695CHS012 оснащена терминальным блоком TB1, который позволяет отключать дополнительный внешний источник питания 24VDC для использования некоторыми модулями IC693 и IC694.Рекомендуемые провода для использования AWG 14-22 отдельные провода.

Задняя плоскость IC695CHS012 имеет внутренний номинальный ток 240 миллиампер при 5 вольтах постоянного тока и номинальный ток 600 миллиампер при 3,3 вольтах постоянного тока.Задняя плоскость должна быть расположена горизонтально и требует не менее 102 миллиметров (4 дюйма) пространства со всех сторон, чтобы работать должным образом и быть охлажденным воздухомПоддерживаемые входные терминалы, используемые с универсальной задней панелью IC695CHS012, используют отдельные провода размером от 14 до 22 AWG.Терминалы в слотах 7 и 8 обычно используются для изолированных внешних источников питанияКаждый слот на заднем плане IC695CHS012 сконфигурирован так, чтобы принимать различные компоненты, например, источники питания постоянного тока подключены к одному слоту, но источники питания переменного тока предназначены для 2 слотов.

GE Fanuc / Emerson Automation IC695CHS012 - универсальный задний план PACSystem RX3i. Этот задний план имеет 12 слотов высокоскоростной базы контроллера, поддерживающей PCI и серийную шину.Этот задний план поддерживает горячее обмен модулей потребление энергии 600 мА @ 3.3 VDC и 240 mA @ 5 VDC.
