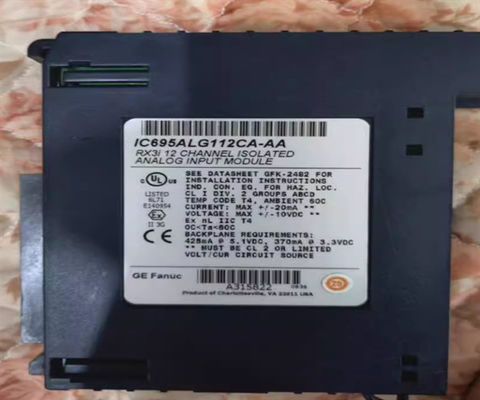

Ремонтированный GE-Emerson IC695ALG112 PACSystems RX3i Изолированный аналоговый входный модуль

Описание продукта IC695ALG112

IC695ALG112 представляет собой модуль PACSystem RX3i Programmable Automation Controller (PAC), который функционирует как аналоговый входной модуль с восемью (8) одноконтактными входными каналами,конфигурируемый для приема различных сигналов напряжения и тока, таких как 0 - 10 VDC (единопольный), -10 до +10 VDC (биполярное), +/- 5VDC, 0 до 5VDC, 1-5VDC и 0-20 mA, и 4- 20 mA.Он имеет встроенный аналоговый в цифровой преобразователь (ADC), который преобразует данные в формат плавающей запятой или целого числа в 16-разрядном разрешенииЭтот модуль обычно используется для интерфейса инструментов, которые генерируют упомянутые сигналы для дальнейшей обработки, такой как масштабирование и манипулирование,быть в состоянии обеспечить правильное чтение в интерфейсе человека-машины (HMI), Контроль надзора и получение данных (SCADA),Распределенные системы управления (DCS) и используемые алгоритмами управления, такими как пропорциональный + интегральный + производный (PID) контроллер для реализации автоматического управления.

IC695ALG112 не имеет терморазрядки и оснащен программными параметрами фильтрации, такими как 8 Гц, 12 Гц, 16 Гц, 40 Гц, 250 Гц и 1000 Гц.Эти варианты фильтра используются для обеспечения более стабильного чтения и помогает устранить колебанияУсловные данные могут быть сохранены специально в 32-разрядных или 16-разрядных целых числах IEEE в 32-разрядных полях.Этот ответ на изменение шага влияет на настроенный фильтр ввода модуляВ частности, 127 мс для фильтра 8 Гц, 67 мс для фильтра 12 Гц, 56 мс для фильтра 16 Гц, 21 мс для фильтра 40 Гц, 3,1 мс для фильтра 250 Гц и 0 мс для фильтра 1000 Гц.

Входной модуль IC695ALG112 обеспечивает возможность фильтрации 8, 12, 16, 40, 100 или 250 Герц. Импеданс ввода входного модуля составляет менее 500 килооммов для входного напряжения.Время обнаружения открытой цепи модуля составляет максимум 1 секунду.. Входной модуль IC695ALG112 поставляется с несколькими функциями в компактном пакете.В модуле присутствует функция предсказательной диагностики, которая выполняет проверку ошибок во время запуска и времени работыОн поддерживает флэш-память для обновлений.

GE Fanuc IC695ALG112 представляет собой модуль PACSystem RX3i. Этот модуль представляет собой аналоговый входный модуль с двенадцатью (12) одиночными изолированными входными каналами.Этот модуль принимает от 0 до +10 вольт (единополярный) / -10 до +10 ВДК, от -5 до +5 ВДК, от 0 до 5 ВДК и от 1 до 5 ВДК (биполярные) входные напряжения и входные сигналы от 0 до 20 мА, от 4 до 20 мА, +/-20 мА. Этот модуль имеет 16-разрядное разрешение ADC, преобразованное в плавающую точку или целое число.
