Аллен-Брэдли 1747-L553 SLC 5/05 Процессор 64K Память, Серия D Цифровой модуль IO

Описание 1747-L553

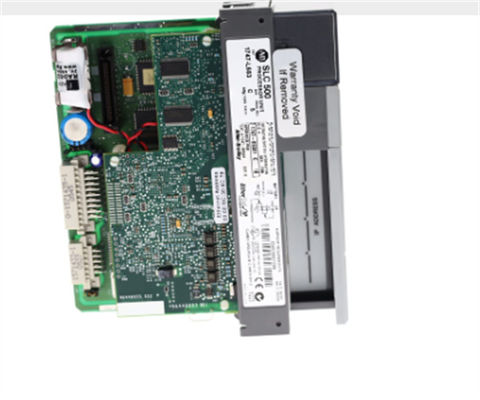

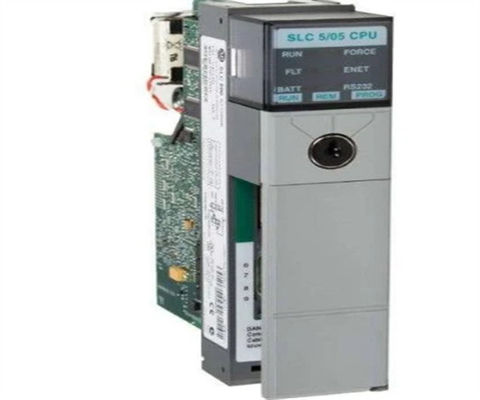

The Allen-Bradley/Rockwell Automation 1747-L553 module is a CPU or Central Processor Unit module from the Allen-Bradley SLC 500 and SLC 5/05 series. Модуль, используемый в системе Allen-Bradley/Rockwell Automation 1747-L553 является модулем CPU или центрального процессорного блока из серии Allen-Bradley SLC 500 и SLC 5/05.This CPU has CMOS RAM built into it that supports battery backup Этот процессор имеет встроенную в него оперативную память CMOS, которая поддерживает резервную копию батареи, и он также может поддерживать модуль памяти Allen-Bradley 1747-M13 который предоставляет ему 64 К дополнительной памяти.или ASCII port. Этот процессор является одним из самых гибких процессоров, доступных из серии SLC 500 и SLC 5/05, потому что он может обрабатывать до 64 соединений.Это означает, что модуль 1747-L553 CPU может общаться с 64 устройствами или приложениями одновременно..

Технические спецификации из 1747-L553

Информация о 1747-L553


The 1747-L553 is an SLC 5/05 processor that belongs to the SLC 500 Programmable Logic Controller (PLC) platform. The 1747-L553 is an SLC 5/05 processor that belongs to the SLC 500 Programmable Logic Controller (PLC) platform. Процессор, используемый в SLC 5/05, принадлежит платформе SLC 500 Programmable Logic Controller (PLC).This controller has the highest memory among the SLC 5/05 category which is 64 КБ памятиОн интегрировал RS32 Sub-D 9-Pin соединитель для установки одноранговой связи с локально установленным человеко-машинным интерфейсом (HMI) или программирующей рабочей станцией.Он также имеет интегрированный Ethernet, который идеально используется для связи на большие расстояния.Это также идеально подходит для установления подключения к нескольким устройствам одновременно.These Two (2) port may also be used simultaneously without affecting the processor?s logic execution capability. Эти два (2) порта могут также использоваться одновременно без влияния на возможности логического исполнения процессора..

This controller is ideal for medium to large scale application. Этот контроллер идеально подходит для применения в среднем и большом масштабах. with control requirements ranging from manual to automatic control of Discrete or analog loops as well as implementing complex control techniques with the utilization of a wide number of embedded instructions. It may be used in Factory automation, Process Automation even in motion and position control requirements. Он может быть использован в фабричной автоматизации, процессной автоматизации даже в движении и требованиях управления положением.

Он также способен отправлять сообщения на другие платформы Allen-Bradley PLC, такие как PLC 5, CompactLogix и ControlLogix, через указанный протокол связи.Though integrated with Ethernet and RS232 ports Хотя интегрирован с Ethernet и RS232 портами, this processor may be installed with communication adapters such as Remote I/O (RIO), Data Highway Plus (DH+), DeviceNet and DH485.

Этот процессорный модуль имеет фиксированное распределение слота Zero (0).

Он содержит PLC-5 процессор-основанный расширенный инструкционный набор.The 1747-L553 processor has a total user memory of 64K words with 60K words for data/program and 4K words for just data Процессор 1747-L553 имеет общую пользовательскую память 64K слов с 60K слов для данных/программ и 4K слов для только данных. Он имеет до 4096 входов, 4096 выходов, и 480 локальных аналоговых I/O. Он имеет время сканирования программы на ключевое слово 0.9ms и 0.225 миллисекунд I/O сканирования.The 1747-L553 has a backplane current of 1 Amp at 5 Volts DC and 0 Amps at 24 Volts DC. У меня есть план, который я могу выполнить.Он имеет максимум 3 локальных I/O шасси с максимум 30 модульными I/O слотами в локальном I/O шасси.

Для связи он использует Ethernet и RS-232 порты, которые можно настроить для подключения к конвертеру 1761-NET-AIC.С этим процессором, Remote I/O Scanner module and DeviceNet Scanner module can be additionally installed to configure I/O via Universal Remote link or DeviceNet network. Модуль может быть установлен для настройки I/O через универсальную дистанционную связь или сеть DeviceNet.Процессор 1747-L553 обеспечивает короткое время исполнения бит-инструкции 0.37 миллисекунд и 10/100 Мбит/с Ethernet порт. Его DH+ коммуникационный порт в 3 раза быстрее, чем DH-485 порт.flash-памяти обновления, математика с плавающей точкой, и встроенные в реальное время часы, ключи, и календарь.The 1747-L553 is intended for use in clean and dry industrial environments with a 0 to 60 градусов Цельсия операционной температуры и 30G операционного шока.
