GE Fanuc IC695ALG628 Неизолированный цифровой модуль I O Advanced Modbus/RTU Control Solution

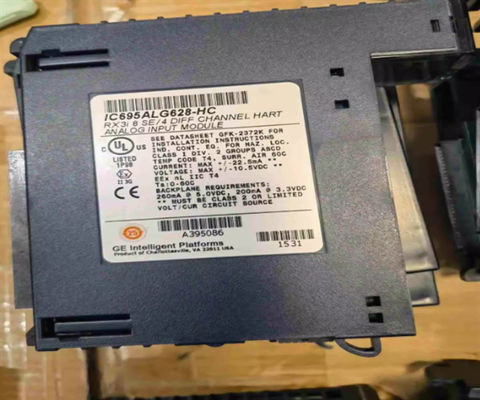

Описание продукта GE Fanuc IC695ALG628 неизолированный

IC695ALG628 представляет собой аналоговый модуль ввода с возможностью Highway Adressable Remote Transducer (HART) 5.0. Этот модуль является частью серии контроллеров среднего диапазона,PACSystem серия Rx3i с восемью (8) аналоговыми входными каналами при конфигурации для одноконтактных и четыре (4) входных канала, если они используются для дифференциальной конфигурации проводкиПараметры и конфигурация модуля полностью настраиваются программным обеспечением, и каждый канал может быть самостоятельно назначен с высокой тревогой, низкой тревогой,высокая тревогаКроме того, могут быть установлены положительные и отрицательные сигналы тревоги, а также настраиваемые перерывы для сигналов тревоги и неисправностей канала.Этот модуль также поставляется с обновляемым прошивкой и выполняет автокалибрацию каждый запуск модуляАналоговые входные каналы модулей предназначены для приема входных сигналов +/-10 VDC, 0-10 VDC, +/- 5 VDC, 0-5 VDC, 1-5 VDC и 0-20 mA, 4-20 mA и +/- 20 mA.Он имеет встроенную схему конвертера аналого-цифрового (ADC), которая преобразует полученные аналоговые данные в 24-битный целый в 32-битном регистре или номер плавающей запятойКаждый канал модуля поставляется с различными вариантами фильтра, обычно используемых для устранения колебаний сигнала для более стабильного чтения.0V + 5% / - 2Он имеет интегрированную защиту от перенапряжения с номинальной непрерывной мощностью +/-28mA, максимальную и защиту от перенапряжения с непрерывной мощностью +/-60 VDC, максимальную.Время обнаружения открытой схемы модуля не превышает 1 секунды..

The GE Fanuc IC695ALG628 non-isolated differential analog input module with HART (Highway Addressable Remote Transducer) communications for the RX3i PacSystem PLCs offers 4 differential and 8 single-ended input channelsОн имеет 2 внутренних модема HART и характеризуется возможностью связи HART с версией HART 5.0 на каждом канале.+/-5 вольт постоянного токаДиапазон текущей конфигурации для входных каналов может быть либо +/-20 миллиампер, от 0 до 20 миллиампер, либо от 4 до 20 миллиампер. The GE Fanuc IC695ALG628 analog input module should be configured for a current range between 4 and 20 milliamps when the channels are connected to the Highway Addressable Remote Transducer communications systemАналоговый входный модуль GE Fanuc IC695ALG628 поддерживает использование терминальных блоков, таких как расширенный блок IC694TBB132, блок IC694TBB032,расширенный блок IC694TBS132 и блок IC694TBS032Расширенные терминальные блоки устанавливаются для обеспечения дополнительной глубины обтяжки, необходимой для защищенной проводки.Аналоговый входный модуль имеет внутреннюю мощность 3.3 вольт при 600 миллиамперах и 5 вольт при 450 миллиамперах. Он оснащен флэш-памятью для будущих обновлений, сообщений об ошибках, сигнализации скорости изменения,программное обеспечение, которое может быть настроено без настройки прыгуновМодуль требует неконденсирующей влажности окружающей среды в диапазоне от 5 до 95%.Модуль GE Fanuc IC695ALG628 установлен в универсальном заднем плане контроллера RX3i PacSystem PLC.

IC695ALG628 - это аналоговый входной модуль, который является частью платформы PACSystem RX3i, в настоящее время принадлежащей Emerson Automation, ранее производимой GE Intelligent Platforms (GE IP).Этот модуль имеет восемь (8) неизолированных однокончательных входных каналов или четыре (4) дифференциальных входных каналов, поддерживающих +/-10 VDC, 0-10 VDC, +/- 5 VDC, 0-5 VDC, 1-5 VDC и 0-20 mA, 4-20 mA и +/- 20 mA входных сигналов.Этот модуль имеет встроенный преобразователь ADC, который преобразует данные в целые числа типа данных с плавающей запятой при разрешении 24 битЭтот модуль поддерживает Highway Adressable Remote Transducer (HART) версии 5.0.

GE FANUC IC695ALG628 Non-Isolated специально разработан для непревзойденной работы в требовательных промышленных условиях.Его компактный дизайн обеспечивает эффективное использование пространства в любом шкафу управления, в то время как его прочная конструкция выдерживает суровые условия без ущерба для надежности.

Этот модуль отлично подходит для применений, требующих точной конверсии аналоговых сигналов, таких как контроль температуры, мониторинг давления и измерение скорости потока.С его высокой точностью и широким диапазоном сигналов, обеспечивает необходимую точность для критических задач управления.
