Описание продукта IC695ALG106

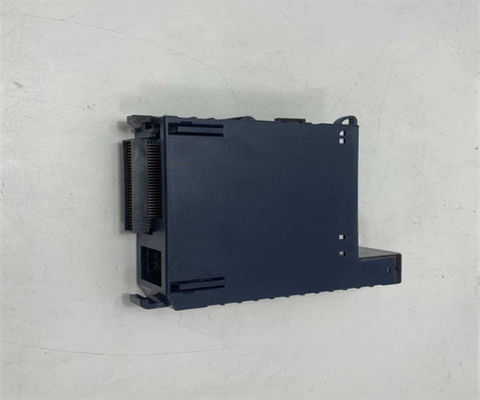

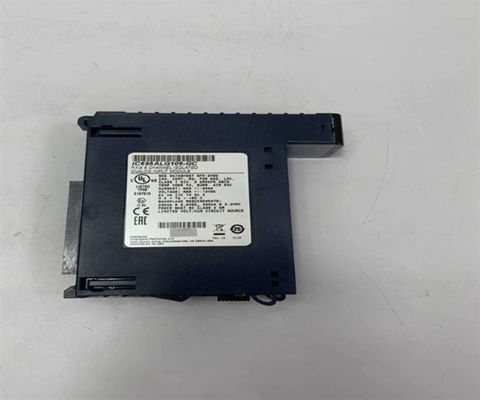

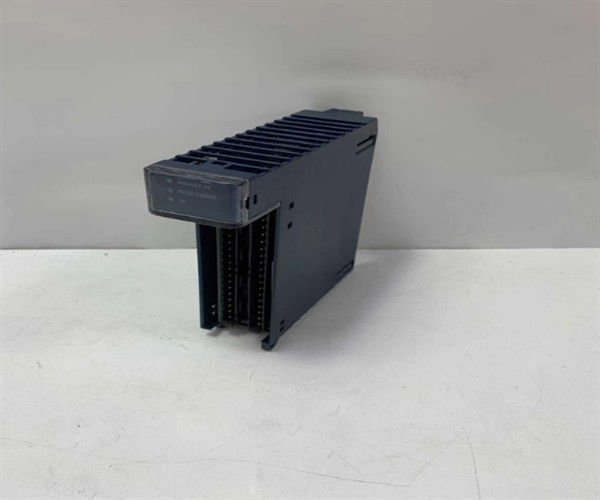

IC695ALG106 представляет собой аналоговый входный модуль PACSystem RX3i. Этот модуль имеет шесть (6) изолированных аналоговых входных каналов, которые принимают различные стандартные сигналы напряжения и тока, такие как +/- 10В,от 0 до 10 В, +/- 5V, 0 до 5V, 1 до 5V, и 0-20 mA, 4-20 mA и +/-20 mA, сигналы напряжения и тока, соответственно.5% и 320 мА максимум @ 3.3V +5% / -3%. Из изолированного источника питания он имеет ток от 500 мА @ 19,2 В до 30 ВДК. Он может работать с модулем PACSystem RX3i с центральным процессором (CPU) версии 5.0 или более поздней.Для конфигурации и программирования модуля, применимое программное обеспечение - Proficy Machine Edition версия 5.6 SP11 и более поздняя.6 SP11 и более поздние имеют встроенный аналого-цифровой преобразователь (ADC) с разрешением преобразования 16 бит с данными, преобразованными в 32-разрядные или 16-разрядные целые числа IEEE в 32-разрядном регистре поляКаждый входный канал имеет настраиваемые варианты фильтрации, в частности 8Hz, 12Hz, 16Hz, 40Hz, 250Hz и 1000Hz. Время сканирования модуля составляет 1 мс,независимо от настройки фильтра с различным временем осаждения на основе настроенных параметров фильтраВремя установки включает 127 мС при фильтре 8 Гц; 67 мС при фильтре 12 Гц; 56 мС при фильтре 16 Гц; 21 мС при фильтре 40 Гц; 3,1 мС при фильтре 250 Гц и 0 мС при фильтре 1000 Гц.Точность калибровки модуля равна 00,1% диапазона при 25°C и 0,2% диапазона на протяжении всего температурного диапазона.
IC695ALG106 представляет собой программируемый автоматический контроллер PACSYstem RX3i, аналоговый входный модуль.Теперь под управлением Emerson Automation.Этот модуль имеет шесть (6) изолированных входов, индивидуально конфигурируемых для приема сигналов напряжения и тока, в частности, +/- 10V, 0-10V, +/- 5V, 0-5V, 1-5V и 0-20 mA,4-20 мА и +/-20 мАЭтот модуль имеет 16-битный ADC, преобразованный в плавучую точку или целое число.
Технические спецификации для IC695ALG106
| Производитель |
Эмерсонская автоматизация |
| Серия |
PACSystem RX3i |
| Описание продукта |
Аналоговый входный модуль |
| Производитель |
GE Intelligent Platform (GE IP); Emerson Automation (В настоящее время) |
| Номер части |
IC695ALG106 |
| Количество каналов |
Шесть (6) отдельно изолированных каналов |
| Номер части |
IC695ALG106 |
| Тип продукции |
Аналоговый входный модуль |
| Описание продукта |
Аналоговый входный модуль |
| Количество входов |
6 |
| 0-20 mA; 4-20 mA; +/-20 mA; +/-10VDC; 0-10 VDC; +/-5VDC; 0-5 VDC и 1 - 5 VDC |
Формат ввода данных |
| Аналоговый входный сигнал |
Напряжение: +/- 10В, от 0 до 10В, +/- 5В, от 0 до 5В, от 1 до 5В Ток: 0-20 мА, 4-20 мА и +/-20 мА |
| Тип ввода |
Ток или напряжение |
| Конфигурируемая как IEEE 32-битная или 16-битная целое число в 32-битном поле с плавающей запятой |
Скорость обновления канала |
| Разрешение аналогового входа |
16-битные |
| Сила |
24 вольт постоянного напряжения изолированное от внешнего источника |
| 1 мс |
Цифровое разрешение |
| Формат данных: |
Плавучая запятая IEEE 32-битный или 16-битный целый в 32-битном поле |
| 16 бит |
Варианты фильтра |
| Опции фильтрации |
8 Гц, 12 Гц, 16 Гц, 40 Гц, 250 Гц, 1000 Гц |
| Флэш-память |
Поддерживается |
| 8 Гц, 12 Гц, 16 Гц, 40 Гц, 250 Гц, 1000 Гц |
Время обнаружения открытой цепи |
| Время ответа |
2 миллисекунды (все четыре канала) |
| 1 секунда. |
Перенапряжение |
| Время обнаружения открытой цепи |
Максимально 1 секунда |
| +/-35 VDC непрерывный, максимальный |
Сверхпоток |
| Перенапряжение |
+/-35 VDC непрерывный, максимальный |
| +/-35mA непрерывно, максимум |
Интервал калибровки |
| Сверхпоток |
+/-35mA непрерывно, максимум |
| 12 месяцев |
Текущее заимствование |
| Текущее потребление |
230 мА максимум @ 5,0 В + 5% / -2,5%, 320 мА максимум @ 3,3 В + 5% / -3% |
| 230 мА максимум @ 5,0 В + 5% / -2,5%; 320 мА максимум @ 3,3 В + 5% / -3% |
|
| Состояние жизненного цикла продукта |
Активный |
IC695ALG106 представляет собой программируемый автоматический контроллер PACSYstem RX3i, аналоговый входный модуль.Теперь под управлением Emerson Automation.Этот модуль имеет шесть (6) изолированных входов, индивидуально конфигурируемых для приема сигналов напряжения и тока, в частности, +/- 10 В, 0-10 В, +/- 5 В, 0-5 В, 1-5 В и 0-20 мА,4-20 мА и +/-20 мАЭтот модуль имеет 16-битный ADC, преобразованный в плавучую точку или целый.
