IC695CMX128 GE Fanuc Модуль рефлекторной памяти GE General Electric

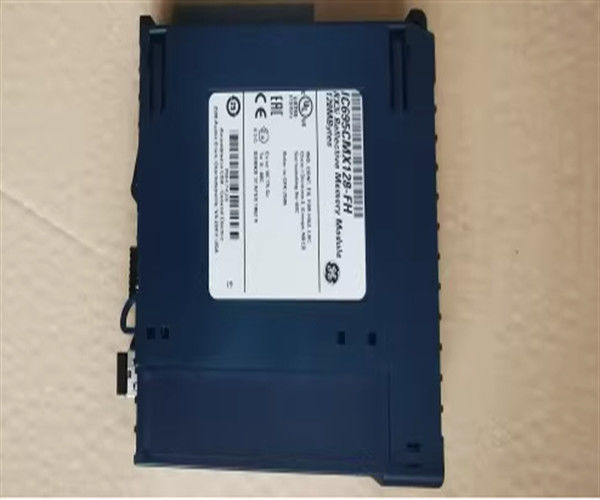

Описание продукта IC695CMX128

IC695CMX128 PacSystems Control Memory Xchanger Module - модуль CMX серии RX3i от GE Fanuc. Он помогает обмениваться данными между ПЛК и другими устройствами через высокоскоростную оптоволоконную сеть.Он использует рефлекторную сеть памяти, которая может иметь до 256 узловСкорость передачи сетевой линии составляет 2,1 гигабита в секунду. Модуль IC695CMX128 PacSystems Control Memory Xchanger также совместим с семейством рефлекторных устройств памяти GE VMIC 5565.Некоторые из особенностей этого модуля обменника памяти управления включают однослотный форм-фактор, 128 МБ рефлекторной памяти, параметров узлов, конфигурируемых программным обеспечением, и до 300 метров мультимодных волоконных соединений.Модуль IC695CMX128 PacSystems Control Memory Xchanger должен быть установлен на универсальном заднем плане GE RX3i.

Модуль IC695CMX128 PACSystems Control Memory Xchanger имеет 4 светодиода зеленого состояния, которые являются светодиодами "OK", "CONFIG", "SIG DELETE" и "OWN DATA". Они информируют пользователей о состоянии ЦП,о конфигурации модуляНижняя часть модуля имеет оптический приемопередатчик, который содержит 2 порта оптоволоконного типа LC.Эти модули могут быть соединены в сеть с одномодными или двумодными волоконно-оптическими кабелямиДля программирования модуля требуется программное обеспечение Proficy Machine Editor Logic Developer версии 5.80 или более поздней.Он предлагает базовые операции чтения и записи, а также дополнительные функции, такие как чтение статуса прерывания, чтение ошибок парита и другие расширенные функции.Узлы рефлекторной сети памяти соединены с помощью оптических кабелей, так что передатчики и приемники соединеныПередатчик первого узла подключается к приемнику второго узла до завершения цикла.

IC695CMX128 RX3i Control Memory Xchanger Module - модуль PacSystems CMX, изготовленный GE Fanuc. Он поставляется с потреблением мощности 253 миллиампера при +5 вольтах постоянного тока и 660 миллиамперах при +3,3 вольтах постоянного тока,128 МБ SDRAM для пользовательской памяти, и 2,1 гигабита в секунду скорости автобуса.
