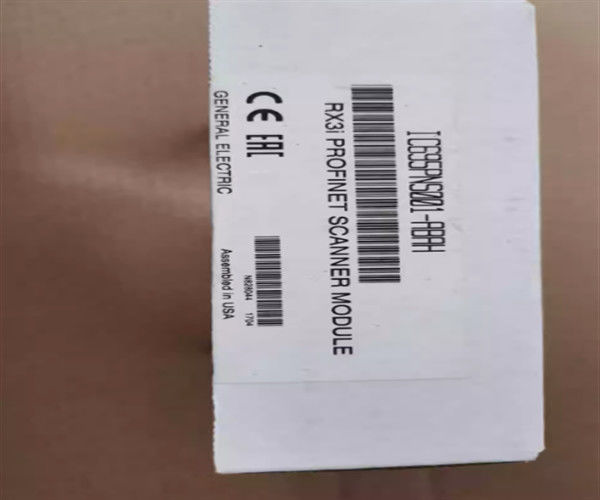

GE Fanuc IC695PNS001 RX3i Profinet Scanner Module 20 Избыточные устройства удаленного ввода/вывода и серийные протоколы Modbus/RTU

Описание продукта IC695PNS001

IC695PNS001 - это модуль сканера Profinet, который производится компанией GE Fanuc / Emerson Automation.который используется для управления соединениями Profinet, такими как связь с удаленными устройствами I/O, находящимися в универсальных планах I/O, независимо от того, являются ли они модулями серии 90-30 или RX3i; отправка данных ввода/вывода через сеть Profinet партнерам-CPU в сети; общение с интерфейсом человека-машины (HMI),Контроль надзора и сбор данных (SCADA) и другие аналогичные компоненты автоматизации.

IC695PNS001 имеет один (1) порт micro USB, который в основном используется для обновления прошивки.Он также оснащен четырьмя (4) портами связи Ethernet, которые в основном поддерживают протокол ProfinetКаждый из портов поддерживает современные скорости связи, такие как скорость связи 10/100/1000 Мбит/с и поддерживает различные топологии, такие как Liner, Daisy-chain, Star,Топология кольцевой или избыточной сети Ethernet. Кроме того, два (2) из Ethernet-порта IC695PNS001 являются двумя (2) маленькими форм-факторами (SFP), которые могут быть установлены с SFP-модулями для преобразования сети в оптоволоконные средства массовой информации.IC695PNS001 разработан с упрощенным методом конфигурации. Имя устройства ввода/вывода, IP-адрес и другие параметры могут быть сохранены на SD-карте и переданы на другой модуль сканера Profinet путем вставки той же SD-карты.Этот метод устраняет зависимость от инструмента конфигурации программного обеспечения и значительно сокращает время обслуживания.

IC695PNS001 занимает один слот на заднем плане с индикаторами состояния LED, установленными на передней панели модуля.Активный светодиод и светодиод USBЭти светодиодные индикаторы обеспечивали всеобъемлющий обзор рабочего состояния модуля.

Модуль IC695PNS001 имеет внутреннюю номинальную мощность 1,2 ампера при номинальном напряжении 3,3 вольта постоянного тока или 1,1 ампера максимум при номинальном напряжении 5 вольт постоянного тока. Этот модуль поддерживает Proficy Machine Edition версии 8.50 или более поздних версий программного обеспеченияОперационный диапазон температуры этого модуля составляет от 0 до 60 градусов Цельсия, и он поставляется с 2 SFP и 2 RJ-45 клетками с SFP устройствами, доступными отдельно.Когда сетевая связь теряется, модуль сканера IC695PNS001 PROFINET помогает управлять состоянием ввода и вывода в зависимости от конкретной конфигурации модуля.Он поддерживает цепочку ромашек., звездной или кольцевой топологии.

GE Fanuc / Emerson Automation IC695PNS001 - это модуль сканера Profinet. Этот блок является частью семейства продуктов PACSystems RX3i.Он соединяет удаленную стойку ввода/вывода с модулем серии 90-30 / RX3i с сетью ввода/вывода ProfinetЭтот модуль имеет один (1) микропорт USB для обновления прошивки и четыре (4) порта Ethernet, которые поддерживают скорость передачи 10/100/1000 Мбит / с.
