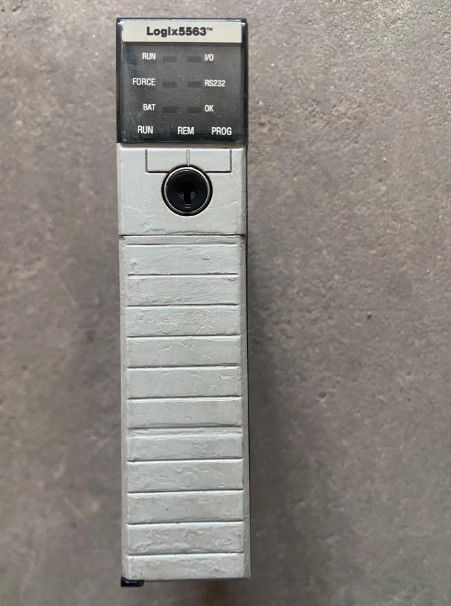

Описание 1756-L63

1756-L63 - модуль процессора и контроллер для платформы ControlLogix, который производится компанией Allen-Bradley/Rockwell Automation.и он способен выполнять 100 программ на задание, выполняет 32 отдельных задачи и выполняет задачи событий для всех триггеров событий. Вышеупомянутые задачи являются основными задачами контроллера, которые может выполнять этот модуль.78 фунтов (0Как и другие контроллеры из этой линейки продуктов, открытый стиль 1756-L63 также основан на шасси и может быть установлен в любом слоте.Контроллер 1756-L63 имеет 8 МБ памяти, которая доступна для хранения данных и логикиВ дополнение к этому, модуль имеет память ввода/вывода 478 КБ, и пользователи могут обновить контроллер с дополнительной непроменчивой памятью.Следует отметить, что контроллер совместим только с 128 МБ картой памяти 1784-CF128 CompactFlashКонтроллер оснащен базовым типом изоляции, который был протестирован при 720 вольтах постоянного тока в течение 60 секунд, и он имеет 30 вольт непрерывного изоляционного напряжения.

Контроллер имеет рассеивание мощности 3,5 Вт, тогда как тепловое рассеивание составляет 11,9 БТУ в час.и нагрузка 14 мА при 24 вольтах постоянного токаКогда дело доходит до связи, 1756-L63 поставляется с встроенным портом RS-132, хотя контроллер имеет другие модули связи, такие как ControlNet, SynchLink,и модули Data Highway Plus, чтобы назвать несколькоЭто означает, что пользователи могут выбирать наиболее подходящий модуль связи, а также переключать модули в соответствии со своими потребностями.Максимальная вибрация, с которой может справиться этот процессор, составляет 2 г при частоте от 10 до 500 герц.Это доказывает, что 1756-L63 предназначен для суровых условий.Модуль может выдерживать рабочие температуры до 60 градусов по Цельсию (140 градусов по Фаренгейту) в среде с относительной влажностью от 5 до 95%.

Технические спецификации 1756-L63

• Модель: 1756-L63/A
• Тип: ControlLogix 8 МБ Контроллер памяти
• Вместимость памяти: 8 МБ пользовательской памяти
• Электрическое питание: 24 В постоянного тока
• Потребление энергии: 2,5 Вт
• Диапазон рабочей температуры: от 0°C до 55°C (32°F до 131°F)
• Диапазон относительной влажности: от 5% до 95% без конденсации
• Размеры: 5,08 см х 10,8 см х 17,8 см (2 дюйма х 4,25 дюйма х 7 дюймов)
• Вес: 0,99 фунта
• Тип установки: DIN Rail
• Уровень защиты: IP20
• Порты связи: 1 серийный порт RS-232.
• Время сканирования программы: 0,08 мс
• Задачи: 32 задания с до 100 программами на задание
• Память ввода/вывода: 478 KB
• Неволатильная память: 128 МБ
• Аккумулятор: совместим с 1756-BA1 или 1756-BATM
• Поддерживаемые сети: Ethernet/IP, ControlNet, DeviceNet, Data Highway Plus, удаленный ввод/вывод, SynchLink

1756-L63 - программируемый контроллер автоматизации (PAC) от Allen-Bradley.Этот контроллер поставляется с серийным интерфейсом связи RS232 в качестве основного порта связи, однако этот контроллер поддерживает другие протоколы связи, такие как EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O,SynchLink и другие сторонние протоколы связи путем установки адаптеров связи Аллена-Брэдли и включения партнерских модулей.

1756-L63 - это контроллер на базе шасси. Он установлен на различных шасси ControlLogix, таких как 1756-A4, 1756-A7, 1756-A10, 1756-A13 и 1756-A17.Он также совместим для использования со стандартными и избыточными источниками питания, такими как 1756-PA50, 1756-PA72, 1756-PA75, 1756-PB50, 1756-PB72, 1756-PB75 или 1756-PA75R, 1756-PB75R, 1756-PSCA2, соответственно.Он поддерживает реализацию избыточности контроллера, а также интегрированного движения с использованием серийной системы связи в реальном времени (SERCOS), Аналоговые опции через вход кодера, вход LDT, вход SSI и движение по сети Ethernet I / P.

Этот контроллер поставляется с пользовательской памятью 8 МБ и памятью I / O в 478 КБ. Он может быть добавлен с хранилищем в нелетающей памяти только через 1784-CF128, который имеет размер памяти 128 МБ. Для интерфейса I / OЭтот контроллер поддерживает до 128Использует батарейную резервную память Random Access Memory (RAM) с номерами деталей батареи 1756-BA1, 1756-BATM,1756-BATA для контроллеров серии A и 1756-BA2 для контроллеров серии B.

Контроллер 1756-L63 имеет встроенный порт последовательной связи RS-132.Данные Highway PlusМодули серийных портов связи, которые поддерживает этот контроллер, это Modbus через логику, DH-485, DF1 радиомодем, ASCII,и полно/полудуплексные модули DF1Напряжение постоянной изоляции контроллера 1756-L63 составляет 30 вольт и имеет базовый тип изоляции.У него расход энергии 3Устройство имеет мощность 0,5 Вт и тепловое рассеивание 11,9 БТУ/час. Его ток при 5,1 Вт постоянного тока составляет 1200 мА и его ток при 24 Вт постоянного тока составляет 14 мА. Он имеет вибрацию 2 г при 10 до 500 Герц.Контроллер 1756-L63 имеет рабочий удар 30 г и нерабочий удар 50 гОн также имеет рабочий диапазон температуры от 0 до 60 градусов Цельсия и диапазон температуры от -40 до 85 градусов Цельсия.У него также максимальная температура воздуха около 60 градусов по Цельсию.
