Общая информация

Идентификация поставщика (VendorID) 002AH

Идентификатор устройства (DeviceID) 0302H

Напряжение питания

24 В постоянного тока

допустимый диапазон, нижний предел (DC) 20,4 В

допустимый диапазон, верхний предел (DC) 28,8 В

допустимый диапазон (включая риппл), нижний предел (DC) 20,4 В

допустимый диапазон (включая риппл), верхний предел (DC) 28,8 В

Внешняя защита питающих кабелей (рекомендация) В конструкции с заземленным эталонным потенциалом для избыточных интерфейсных модулей необходим предохранитель (рекомендация: 2,5 А)

Главное буферирование

Неисправность питания/напряжения Время накопления энергии 5 мс Входной ток Потребление тока, максимум 600 мА Впускный ток, тип 4 A I2t 0,09 A2·

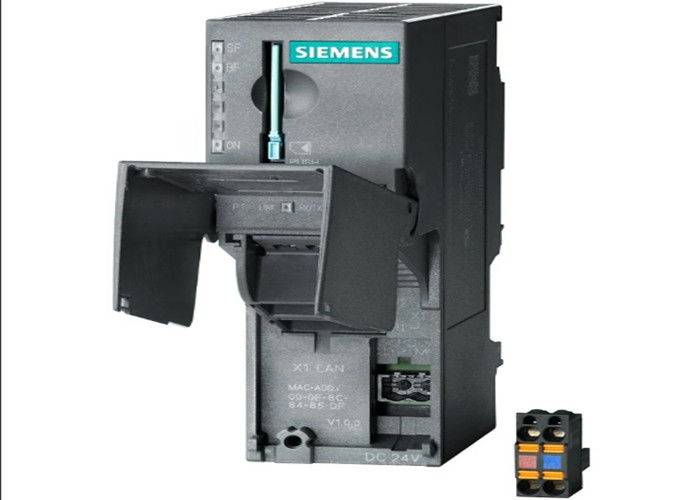

Особенность 6ES7153-4AA01-0XB0

Выходный ток для обратной плановой шины (5 В постоянного тока), максимум 1,5 А Потери мощности Потери мощности, обычно 6 Вт;Типичная область адреса Адресовый объем Входы 192 байта Выходы 192 байта Конфигурация оборудования Количество модулей на DP рабочий интерфейсМакс. 12 Communication functions Bus protocol/transmission protocol PN IO Interrupts/diagnostics/status information Diagnostics indication LED Connection to network LINK (green) Yes Transmit/receive RX/TX (yellow) Yes Isolation Isolation checked with 500 V DC Degree and class of protection IP20 Yes Ambient conditions Operating temperature Min. 0 °C максимум 60 °C Давление воздуха Рабочая высота над уровнем моря, максимум 2000 м Размеры Ширина 40 мм Высота 125 мм Глубина 118 мм Масса, приблизительно 215 г; приблизительно
