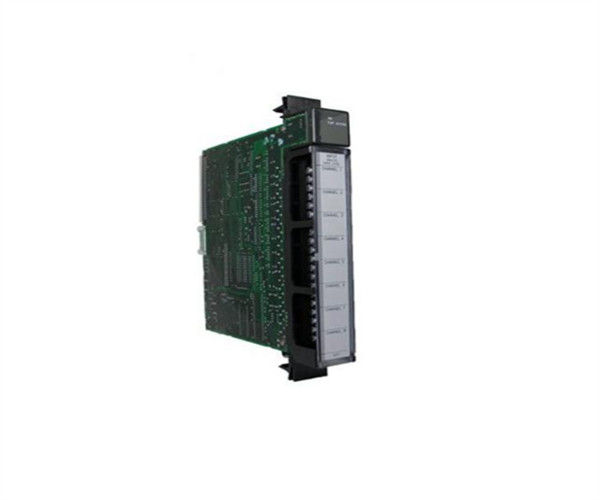

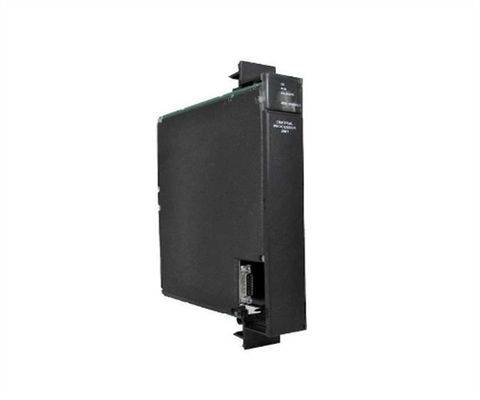

Emerson - GE Fanuc IC697CPX928 Модуль центральной обработки данных

Описание продукта IC697CPX928

IC697CPX928 - программируемый логический контроллер, изготовленный компанией GE Automation and Controls.Задняя плоскость, установленная на стойке, позволяет этому устройству общаться с несколькими различными модулямиДля управления IC697CPX928 используется переключатель управления запуска/остановки с тремя позициями или специальное программное обеспечение, работающее с присоединенного компьютера.

К характеристикам этого устройства относятся микропроцессор 96MHz 80486DX4, вычисления с плавающей запятой, скорость процессора 0,4 микросекунды для каждой булевой функции, 8K аналоговый I/O и 12K I/O любой смеси.IC697CPX928 поддерживает несколько модулей, включая модули интерфейса LAN IC697 и различные модули дисплея, сопроцессора, связи и интерфейса связи.Контроллеры шины IC660/61 и дискретные и аналоговые модули I/O IC697 также совместимы с этим устройством..

Чтобы запрограммировать это устройство, подключите его к компьютеру, загруженному с MS-DOS, Windows 95 или Windows NT. Это соединение возможно с помощью серийного, параллельного или Ethernet интерфейса.Для Ethernet-соединений с программирующим компьютеромПоскольку IC697CPX928 программируется с помощью программного обеспечения, установка оборудования с переключателями DIP и прыжками не требуется.Настройки конфигурации устройства могут быть защищены в цифровом виде с помощью пароля и физически с помощью переключателя клавиш.

IC697CPX928 обеспечивает шесть мегабайтов памяти пользовательских и программных данных. Эта память поддерживается литийной батареей CMOS.Фирмавейер операционной системы хранится в флэш-памятиРазборка устройства или замена EPROM не требуется для обновления прошивки.

Для предотвращения перегрева требуется вентилятор мощностью 70 кубических футов в минуту.

В руководстве по производству содержится подробная инструкция по установке IC697CPX928.Ключик защиты памяти должен быть в положении отключения. Поместите CMOS батарею в один из слотов для подключения батареи.

Технические спецификации IC697CPX928

Номинальный ток, требуемый модулем IC697CPX928, составляет 3,1 ампера. Требуемое входное напряжение составляет 5 вольт постоянного тока.модуль может работать при температуре окружающей среды от 32 до 140 градусов по ФаренгейтуБез принудительного охлаждения воздухом диапазон температуры работы модуля CPU IC697CPX928 уменьшается до 32 и 122 градусов по Фаренгейту.В зависимости от типов доступных источников питанияНа модуле IC697CPX928 могут быть установлены 120-вольтовые AC, 240-вольтовые AC или 24-вольтовые DC сборки решетчатых вентиляторов. Модуль CPU поставляется с 3 серийными портами,из которых 2 порта поддерживают связь RS-485 и 1 порт поддерживает связь RS-232.. Эти серийные порты могут использоваться для интерфейса с программирующими устройствами для конфигурации процессора.дополнительные модули Ethernet также могут быть установлены в ПЛК для настройки модуля IC697CPX928 в сетях Ethernet. Вводные/выводы, поддерживаемые модулем IC697CPX928, включают в себя максимум 8000 аналоговых ВВ и 12000 ВВ в любой смеси..В общей сложности на передней части модуля для обновления состояния установлено 7 светодиодов.
