Описание продукта IC697ALG230

IC697ALG230 представляет собой базовый преобразователь модуля, который может быть соединен с модулем расширителя тока в серии 90-30 GE. Завершенная аналоговая подсистема включает базовый преобразователь и модули расширителя;Однако, базовый преобразователь IC697ALG230 имеет восемь дифференциальных входов, которые индивидуально настраиваются для тока или напряжения.Базовый преобразователь принимает либо биполярные, либо однополярные аналоговые входы до 10 вольт на полной шкалеКроме того, базовый преобразователь принимает от 4 до 20 миллиамперных потоковых сигналов по мере необходимости.Нет прыгунов или переключателей DIP для настройки с этим устройствомКонфигурация проста с помощью программных функций Windows или MS-DOS.

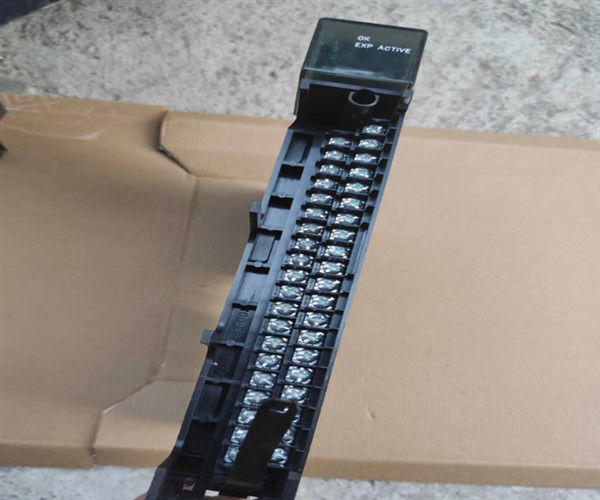

Модуль IC697ALG230 преобразует входные данные в цифровую форму для использования процессором или для других контроллеров, получающих доступ к аналоговым входам через VME backplane.и базовый преобразователь имеет разрешение 14 бит. Техника переборки и среднего может еще больше улучшить это разрешение. Все входы защищены от переходных и стационарных условий перенапряжения.Процентные ссылки на ИИ через аналоговые входы используются в программируемом контроллереКаждый канал ввода настроен на использование одного слова % памяти ИИ на 16 бит.Конфигурация завершается с использованием функции конфигурации программного обеспечения MS-DOS или WindowsКроме того, полевая проводка выполнена для съемной терминальной платы. Модуль механически подключен к правильной замене.Ссылки на В/В могут быть настроены пользователем, что исключает необходимость в прыжках или переключателях DIP.

Спецификации из IC697ALG230

Информация о IC697ALG230

IC697ALG230 - аналоговый входный модуль, разработанный для программируемого логического контроллера (ПЛК) серии 90-70 GE FANUC.этот модуль служит базовым компонентом преобразователя в системе PLCОн имеет интерфейс с модулями расширителя тока IC697ALG440 и расширителем напряжения IC697ALG441.

IC697ALG230 поддерживает восемь (8) дифференциальных входов, каждый из которых индивидуально настраивается для сигналов напряжения или тока.Он может принимать сигналы ввода тока 4-20 мА и сигналы ввода напряжения -10VDC / +10VDCМодуль предлагает разрешение канала 16 бит, обеспечивая точное сбор и обработку данных в системе ПЛК.

Разработанный для применения в промышленной автоматизации, IC697ALG230 облегчает интеграцию аналоговых входных сигналов в среду ПЛК серии 90-70.Его совместимость с различными типами сигналов и точные возможности конфигурации делают его подходящим для широкого спектра задач управления процессом и мониторинга.

Проектированный с учетом надежности и эффективности, IC697ALG230 придерживается строгих стандартов качества, обеспечивая постоянную производительность в требовательных промышленных условиях.Его прочная конструкция и передовые функции способствуют бесперебойной работе системы ПЛК, повышая общую производительность и возможности контроля.

Благодаря своему компактному форм-фактору и модульной конструкции IC697ALG230 легко интегрируется в существующие конфигурации ПЛК серии 90-70,предоставление пользователям универсального решения для обработки аналоговых входных сигналовЕго простота установки и конфигурации упрощает установку и обслуживание системы, сокращая время простоя и эксплуатационные расходы.
