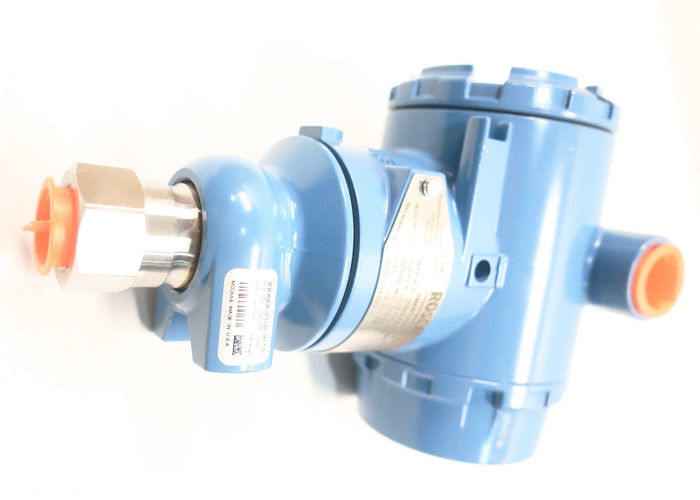

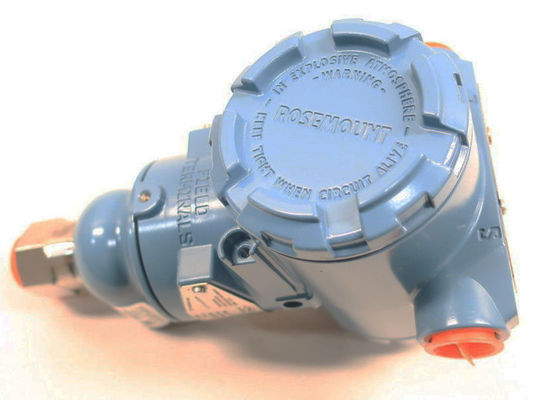

3051CD3A02A1AH2KDL5M5Q4Q8 Копланарные датчики давления Rosemount 3051C
Копланарные датчики давления Rosemount 3051C являются отраслевым стандартом для измерения дифференциального, избыточного и абсолютного давления.Копланарная платформа обеспечивает бесшовную интеграцию с манифольдами, решениями по расходу и уровню.
Возможности включают в себя:
1) Диагностика целостности контура постоянно контролирует электрический контур для обнаружения изменений, которые ставят под угрозу целостность передаваемого выходного сигнала 4–20 мА.
2) LOI с понятными меню и встроенными кнопками настройки.
3) Сертификация безопасности.
(1) При заказе с кодом беспроводного выхода X доступен только материал диафрагмы из нержавеющей стали 316L (SST) (код 2) и силиконовая заполняющая жидкость.
(2) Rosemount 3051CD0 доступен только с кодами выхода A и X. Для кода выхода A используйте только код технологического фланца 0 (альтернативный фланец H2, H7, HJ или HK), код изолирующей мембраны 2, код уплотнительного кольца A и болтовое соединение. доступен вариант L4.Для кода выхода X доступны только код технологического фланца 0 (альтернативный фланец H2), код изолирующей мембраны 2, код уплотнительного кольца A и вариант крепления болтами L4.
(3) HART версии 5 является выходом HART по умолчанию.
(4) Для локальной адресации и настройки требуется M4 (LOI).
(5) Доступные сертификаты: искробезопасность FM (код опции I5), искробезопасность CSA (код опции I6), искробезопасность ATEX (код опции I1), искробезопасность IECEx (код опции I7) и искробезопасность EAC (код опции IM). ).
Больше вариантов :
3051TA3A2B21AB4M5E5
3051TA4A2B21AB4M5E5
3051TA5A2B21AB4M5E5
3051TA1A2B21AB4M5I5
3051TA2A2B21AB4M5I5
3051TA3A2B21AB4M5I5
3051TA4A2B21AB4M5I5
3051TA5A2B21AB4M5I5
3051GP1A2B21AB4M5
3051GP2A2B21AB4M5
3051GP3A2B21AB4M5
3051GP4A2B21AB4M5
СГД-02АНИ6
СГД-02АП
СГД-02АС
СГД-02БХ
СГД-02БП
СГД-02БС+СГМ-02Б312
СГД-02БС+СГМ-02Б314
СГД-04АН
СГД-04АН+СГМ-04А3НТ12
СГД-04АП
СГД-04APY61
СГД-04АС
СГД-04АСИ52
СГД-04АСИ53
СГД-08АХ
СГД-08АН
СГД-08АП
СГД-08APY61
Информация о копланарных преобразователях давления Rosemount 3051C:
| Модель |
Тип передатчика |
| 3051С |
Копланарный датчик давления |
|
| Тип измерения |
| Д |
Дифференциал |
★ |
| г |
Гейдж |
★ |
| А(1) |
Абсолютный |
|
| Диапазон давления |
| |
Дифференциал (Rosemount 3051CD) |
Гейдж (Rosemount 3051CG) |
Абсолютный (Rosemount 3051CA) |
|
| 1 |
от –25 до 25 дюймов ртутного столба2О (от –62,16 до 62,16
мбар)
|
от –25 до 25 дюймов ртутного столба2О (–62,16 к
62,16 мбар)
|
От 0 до 30 фунтов на квадратный дюйм (от 0 до 2,06 бар) |
★ |
| 2 |
от –250 до 250 дюймов·Гн.2О (–621,60 до
621,60 мбар)
|
от –250 до 250 дюймов·Гн.2О (–621,60 до
621,60 мбар)
|
От 0 до 150 фунтов на квадратный дюйм (от 0 до 10,34 бар) |
★ |
| 3 |
от –1000 до 1000 дюймов·Гн.2О (–2,48 до
2,48 бар)
|
от –393 до 1000 дюймов·Гн.2О (–0,97 к
2,48 бар)
|
От 0 до 800 фунтов на квадратный дюйм (от 0 до 55,15 бар) |
★ |
| 4 |
от –300 до 300 фунтов на квадратный дюйм (от –20,68 до 20,68
бар)
|
от –14,2 до 300 фунтов на квадратный дюйм (от –0,97 до 20,68
бар)
|
От 0 до 4000 фунтов на квадратный дюйм (от 0 до 275,79 бар) |
★ |
| 5 |
от –2000 до 2000 фунтов на квадратный дюйм (от –137,89 до
137,89 бар)
|
от –14,2 до 2000 фунтов на квадратный дюйм (от –0,97 до
137,89 бар)
|
Н/Д |
★ |
| 0(2) |
от –3 до 3 дюймов H2О (от -7,46 до 7,46 мбар) |
Н/Д |
Н/Д |
|
| Выход передатчика |
| А(3) |
4–20 мА с цифровым сигналом на основе HART®Протокол |
★ |
| Ф |
Протокол FOUNDATION™ Fieldbus |
★ |
| Вт(4) |
ПРОФИБУС®Протокол PA |
★ |
| Икс(5) |
Беспроводная связь (требуются опции беспроводной связи и корпус из специального полимера) |
★ |
| М(6) |
Маломощный, 1–5 В постоянного тока с цифровым сигналом на основе протокола HART. |
|
| Материалы конструкции |
| |
Тип технологического фланца |
Материал фланца |
Дренаж/вентиляция |
|
| 2 |
Копланарный |
ССТ |
ССТ |
★ |
| 3(7) |
Копланарный |
В ролях C-276 |
Сплав С-276 |
★ |
| 4 |
Копланарный |
Сплав 400 |
Сплав 400/К-500 |
★ |
| 5 |
Копланарный |
Покрытый CS |
ССТ |
★ |
| 7(7) |
Копланарный |
ССТ |
Сплав С-276 |
★ |
| 8(7) |
Копланарный |
Покрытый CS |
Сплав С-276 |
★ |
| 0 |
Альтернативное технологическое присоединение |
★ |
| Изолирующая диафрагма |
| 2(7) |
Нержавеющая сталь 316L |
★ |
| 3(7) |
Сплав С-276 |
★ |
| 4(8) |
Сплав 400 |
|
| 5(8) |
Тантал (доступен в Rosemount 3051CD и CG, только диапазоны 2–5; недоступен в Rosemount 3051CA) |
|
| 6(8) |
Позолоченный сплав 400 (используется в сочетании с уплотнительным кольцом, код опции B) |
|
| 7(8) |
Позолоченная нержавеющая сталь 316 |
|
| уплотнительное кольцо |
|
| А |
Стеклонаполненный ПТФЭ |
★ |
| Б |
ПТФЭ с графитовым наполнителем |
★ |
| Заполняющая жидкость датчика |
| 1 |
Силикон |
★ |
| 2(8) |
Инертный (только дифференциальный и манометрический) |
★ |
| Материал корпуса |
Размер ввода кабелепровода |
|
| А |
Алюминий |
½–14 NPT |
★ |
| Б |
Алюминий |
М20 х 1,5 |
★ |
| Э |
Алюминий, сверхнизкое содержание меди |
½–14 NPT |
★ |
| Ф |
Алюминий, сверхнизкое содержание меди |
М20 х 1,5 |
★ |
| Дж |
ССТ |
½–14 NPT |
★ |
| К |
ССТ |
М20 х 1,5 |
★ |
| п(9) |
Инженерный полимер |
Нет вводов кабелепровода |
★ |
| Д(10) |
Алюминий |
Г½ |
|
| М(10) |
ССТ |
Г½ |
|
| Беспроводные возможности(11) |
| Скорость беспроводной передачи, рабочая частота и протокол |
| ВА3 |
Настраиваемая пользователем скорость передачи, 2,4 ГГц WirelessHART |
★ |
| Антенна и SmartPower™ |
| WP5 |
Внутренняя антенна, совместимая с модулем питания Green (модуль питания IS продается отдельно) |
★ |
| Параметры |
| Расширенная гарантия на продукцию |
| WR3 |
3-летняя ограниченная гарантия |
★ |
| WR5 |
5-летняя ограниченная гарантия |
★ |
| Растительная паутина™функциональность управления |
| А01 |
Набор функциональных блоков управления FOUNDATION Fieldbus |
★ |
| Функционал диагностики Plantweb |
|
| ДА0 |
Диагностика целостности контура HART |
★ |
| Д01 |
Пакет диагностики FOUNDATION Fieldbus |
★ |
| Альтернативный фланец(12) |
| Н2 |
Традиционный фланец, нержавеющая сталь 316, слив/выпускной клапан из нержавеющей стали |
★ |
| Н3(7) |
Традиционный фланец, сплав C, слив/выпуск воздуха из сплава C-276 |
★ |
| Н4 |
Традиционный фланец, литой сплав 400, слив/выпуск из сплава 400/К-500 |
★ |
| Н7(7) |
Традиционный фланец, нержавеющая сталь 316, дренаж/вентиляция из сплава C-276 |
★ |
| ГД |
Традиционный фланец, соответствующий стандарту DIN, нержавеющая сталь, 7/16 дюйма.(10 мм) болтовое соединение адаптера/коллектора |
★ |
| ФА |
Фланец уровня, нержавеющая сталь, 2 дюйма.(51 мм), класс ANSI 150, вертикальный монтаж, слив/выпуск из нержавеющей стали 316 |
★ |
| ФБ |
Фланец уровня, нержавеющая сталь, 2 дюйма.(51 мм), ANSI класс 300, вертикальный монтаж, слив/выпуск из нержавеющей стали 316 |
★ |
| ФК |
Фланец уровня, нержавеющая сталь, 3 дюйма.(76 мм), ANSI класс 150, вертикальный монтаж, слив/выпуск из нержавеющей стали 316 |
★ |
| ФД |
Фланец уровня, нержавеющая сталь, 3 дюйма.(76 мм), ANSI класс 300, вертикальный монтаж, слив/выпуск из нержавеющей стали 316 |
★ |
| ФП |
Фланец уровня DIN, нержавеющая сталь, DN 50, PN 40, вертикальный монтаж, слив/выпуск из нержавеющей стали 316 |
★ |
| Часто задаваемые вопросы |
Фланец уровня DIN, нержавеющая сталь, DN 80, PN 40, вертикальный монтаж, слив/выпуск из нержавеющей стали 316 |
★ |
| Гонконг(13) |
Традиционный фланец, соответствующий стандарту DIN, нержавеющая сталь, переходник 0,4 дюйма (10 мм)/болтовое соединение коллектора, нержавеющая сталь 316 |
|
| ХЛ |
Традиционный фланец, соответствующий стандарту DIN, нержавеющая сталь, переходник 0,5 дюйма (12 мм)/болтовое соединение коллектора, нержавеющая сталь 316 |
|
| Сборка коллектора(14) |
| С5 |
Сборка на интегральном блоке Rosemount 305 |
★ |
| S6 |
Сборка на клапанном блоке Rosemount 304 или системе соединений. |
★ |
| Интегрированный первичный элемент(13)(14) |
| S3 |
Сборка компактной диафрагмы Rosemount 405 |
★ |
| С4(15) |
Сборка на Rosemount Annubar™или встроенная диафрагма Rosemount 1195. |
★ |
| Уплотнения в сборе(14) |
| С1(16) |
Сборка с одним разделителем Rosemount 1199. |
★ |
| С2(17) |
Сборка с двумя разделителями Rosemount 1199. |
★ |
| Монтажный кронштейн(18) |
| Б4 |
Копланарный фланцевый кронштейн, все из нержавеющей стали, 2 дюйма.труба и панель |
★ |
| Б1 |
Традиционный фланцевый кронштейн, CS, 2 дюйма.трубка |
★ |
| Би 2 |
Традиционный фланцевый кронштейн, CS, панель |
★ |
| Б3 |
Традиционный плоский кронштейн с фланцем, CS, 2 дюйма.(51 мм) труба |
★ |
| Б7 |
Традиционный фланцевый кронштейн B1 с болтами из нержавеющей стали |
★ |
| Б8 |
Традиционный фланцевый кронштейн B2 с болтами из нержавеющей стали |
★ |
| Б9 |
Традиционный фланцевый кронштейн B3 с болтами из нержавеющей стали |
★ |
| бакалавр |
Традиционный фланцевый кронштейн, B1, полностью из нержавеющей стали. |
★ |
| До нашей эры |
Традиционный фланцевый кронштейн, B3, полностью из нержавеющей стали. |
★ |
| Сертификаты продукции |
| Е8 |
Сертификация взрывозащиты и пыли ATEX |
★ |
| я1(19) |
Искробезопасность и пыль ATEX |
★ |
| Я |
Искробезопасность ATEX FISCO;только для протокола FOUNDATION Fieldbus или PROFIBUS PA |
★ |
| N1 |
Сертификация ATEX типа n и защита от пыли |
★ |
| К8 |
Взрывобезопасность ATEX, искробезопасность, тип n, пыль (комбинация E8, I1 и N1) |
★ |
| Е4(20) |
ТИИС Взрывозащищенный |
★ |
| Е5 |
FM взрывозащищенный, пыленепроницаемый |
★ |
| I5(21) |
FM Искробезопасный, Невоспламеняющийся |
★ |
| ИЕ |
FM FISCO Искробезопасный;только для протокола FOUNDATION Fieldbus или PROFIBUS PA |
★ |
| К5 |
Взрывозащищенность FM, пылевоспламеняемость, искробезопасность и категория 2 |
★ |
| С6 |
Взрывозащищенность CSA, пылевоспламеняемость, искробезопасность и категория 2 |
★ |
| Е6 |
CSA Взрывобезопасность, Пылевоспламеняемость, Раздел 2 |
★ |
| I6(9) |
Искробезопасность CSA |
★ |
| К6 |
Взрывозащищенность, искробезопасность по стандартам CSA и ATEX, категория 2 (комбинация C6, E8 и I1) |
★ |
| Е7 |
IECEx пожаробезопасность, пыленепроницаемость |
★ |
| I7 |
Искробезопасность IECEx |
★ |
| N7 |
Сертификация IECEx типа n |
★ |
| К7 |
Взрывобезопасность IECEx, пылевоспламеняемость, искробезопасность и тип n (комбинация I7, N7 и E7) |
★ |
| Е2 |
ИНМЕТРО взрывобезопасный |
★ |
| я2 |
Искробезопасность INMETRO |
★ |
| ИБ |
INMETRO FISCO искробезопасен;только для протоколов FOUNDATION Fieldbus или PROFIBUS PA |
★ |
| К2 |
INMETRO Взрывобезопасность, искробезопасность |
★ |
| Е3 |
Китай огнестойкий |
★ |
| я3 |
Искробезопасность Китая |
★ |
| N3 |
Китай Тип n |
★ |
| ЭМ |
Технический регламент Таможенного союза (ЕАС) Взрывозащищенный |
★ |
| Я |
Технический регламент Таможенного союза (ЕАС) Искробезопасность |
★ |
| км |
Технический регламент Таможенного союза (ЕАС) Пожаробезопасность и искробезопасность |
★ |
| КБ |
Взрывозащищенность FM и CSA, пыленепроницаемость, искробезопасность и категория 2 (комбинация K5 и C6) |
★ |
| КД |
FM, CSA и ATEX Взрывозащищенный, искробезопасный (комбинация K5, C6, I1 и E8) |
★ |
| EP(22) |
Республика Корея |
★ |
| ИП(23) |
Искробезопасность Республики Корея |
★ |
| КП(24) |
Республика Корея Взрывобезопасность, искробезопасность |
★ |
| Разрешение на питьевую воду(25) |
| ДВ |
Разрешение на питьевую воду NSF |
★ |
| Разрешения на борту судна(8) |
| СБС |
Американское бюро судоходства |
★ |
| СБВ(26) |
Бюро Веритас (БВ) |
★ |
| SDN |
Дет Норске Веритас |
★ |
| ООО(26) |
Регистр Ллойда (LR) |
★ |
| Коммерческий учет(27) |
| С5 |
Сертификат точности измерений в Канаде (доступность ограничена в зависимости от типа и диапазона преобразователя; свяжитесь с представителем Emerson). |
★ |
| Материал болтов |
| Л4 |
Болты из аустенитной нержавеющей стали 316 |
★ |
| Л5 |
ASTM A 193, болты класса B7M |
★ |
| Л6 |
Болты из сплава К-500 |
★ |
| Опции дисплея и интерфейса |
| М4(28) |
ЖК-дисплей с LOI |
★ |
| М5 |
ЖК дисплей |
★ |
| Сертификат о калибровке |
| 4 квартал |
Сертификат о калибровке |
★ |
| КГ(29) |
Сертификат калибровки и Сертификат проверки ГОСТ. |
★ |
| QP |
Сертификация калибровки и пломба с защитой от несанкционированного вскрытия |
★ |
| Сертификация прослеживаемости материалов |
| Q8 |
Сертификация прослеживаемости материалов согласно EN 10204 3.1 |
★ |
| Сертификация качества для безопасности(27) |
| КО |
Сертификат предварительного использования данных FMEDA |
★ |
| QT |
Безопасность сертифицирована по стандарту IEC 61508 с сертификатом FMEDA. |
★ |
| Кнопки конфигурации |
| Д4(27) |
Аналоговый ноль и диапазон |
★ |
| ДЗ(30) |
Цифровая подстройка нуля |
★ |
| Переходная защита(8)(31) |
| Т1 |
Клеммный блок с защитой от переходных процессов |
★ |
| Конфигурация программного обеспечения(30) |
| С1 |
Пользовательская конфигурация программного обеспечения (для проводного подключения см. Rosemount 3051).Лист данных конфигурации.Информацию о беспроводной связи см. в документе Rosemount 3051 Wireless.Лист данных конфигурации.) |
★ |
| Низкая выходная мощность |
| С2 |
Выход 0,8–3,2 В постоянного тока с цифровым сигналом на основе протокола HART (доступно только с кодом выхода M) |
★ |
| Калибровка избыточного давления |
| С3 |
Калибровка манометра (только Rosemount 3051ca4) |
★ |
| Уровни сигнализации(27) |
| С4(32) |
Уровни аналогового выхода соответствуют рекомендации NAMUR NE 43, высокий уровень сигнала тревоги |
★ |
| Китай(32) |
Уровни аналогового выхода соответствуют рекомендации NAMUR NE 43, низкий уровень сигнала тревоги |
★ |
| ЧР |
Пользовательские уровни сигналов тревоги и насыщения, высокий уровень тревоги (требуется C1 и Rosemount 3051).Конфигурация Техническая спецификация) |
★ |
| CS |
Пользовательские уровни сигналов тревоги и насыщения, низкий уровень тревоги (требуется C1 и Rosemount 3051).Конфигурация Техническая спецификация) |
★ |
| Коннектикут |
Стандартная сигнализация низкого уровня Rosemount |
★ |
| Испытание давлением |
| П1 |
Гидростатические испытания с сертификатом |
|
| Участок очистки |
| П2 |
Уборка для спецсервиса |
|
| П3(33) |
Очистка при концентрации хлора/фтора < 1 ppm |
|
| Фланцевые адаптеры(34) |
| ДФ |
Фланцевые переходники ½–14 NPT |
★ |
| Выпускные/сливные клапаны |
| Д7 |
Копланарный фланец без дренажных/вентиляционных отверстий |
|
| ОКРУГ КОЛУМБИЯ |
Порты остались открытыми — нет |
|
| Заглушка кабелепровода(8) |
| ДЕЛАТЬ |
Заглушка кабелепровода из нержавеющей стали 316 |
★ |
| RC¼ RC½ технологическое присоединение(35) |
| Д9 |
Фланец RC¼ с фланцевым переходником RC½ - нержавеющая сталь |
|
| Максимальное статическое давление в линии |
| Р9 |
Предел статического давления 4500 фунтов на кв. дюйм (310,26 бар) (только Rosemount 3051CD диапазонов 2–5) |
★ |
| Заземляющий винт(8)(36) |
| V5 |
Внешний винт заземления в сборе |
★ |
| Чистота поверхности |
| Вопрос 16 |
Сертификация качества поверхности санитарно-гигиенических дистанционных уплотнений |
★ |
| Отчеты об общей производительности системы Toolkit |
| КЗ |
Отчет о расчете производительности системы дистанционного уплотнения |
★ |
| Электрический разъем кабелепровода(8) |
| GE |
M12, 4-контактный разъем «вилка» (еврофаст)®) |
★ |
| ГМ |
Размер мини, 4-контактный штекерный разъем (minifast)®) |
★ |
| КДЕС®сертификат(37) |
| Вопрос 15 |
Сертификат соответствия NACE MR0175/ISO 15156 для материалов, контактирующих с рабочей средой. |
★ |
| Вопрос 25 |
Сертификат соответствия NACE MR0103 для материалов, контактирующих с рабочей средой. |
★ |
| Холодная температура(38) |
| БР5(39) |
Работа при низких температурах –58 °F (–50 °C) |
★ |
| БР6(40) |
–76 °F (–60 °C) работа при низких температурах |
★ |
| Конфигурация версии HART (требуется выходной код протокола HART A)(3) |
| HR5 |
Настроен для HART версии 5. |
★ |
| HR7 |
Настроен для HART версии 7. |
★ |
| Типичный номер модели: 3051CD 2 A 2 2 A 1 A B4 |
|
Хороший сервис в WTL:
> Мы предлагаем высокое качество, быструю доставку и конкурентоспособную цену на серводвигатели и сервоприводы Mitsubishi.
> Пожалуйста, отправьте запрос предложения, чтобы получить актуальную цену.
> Обычно мы отправляем товар через 1-2 недели после получения оплаты.
> Мы можем отправить вам UPS/DHL/EMS/Fedex.Пожалуйста, свяжитесь с нами, и мы воспользуемся удобными для вас способами.
> У нас большой запас, а цены варьируются, поэтому иногда цены, которые мы публикуем, не точны.
При необходимости, пожалуйста, свяжитесь с нами для уточнения цен.
НАШ ГЛАВНЫЙ БРЕНД:
Ваше сообщение должно содержать от 20 до 3000 символов!
