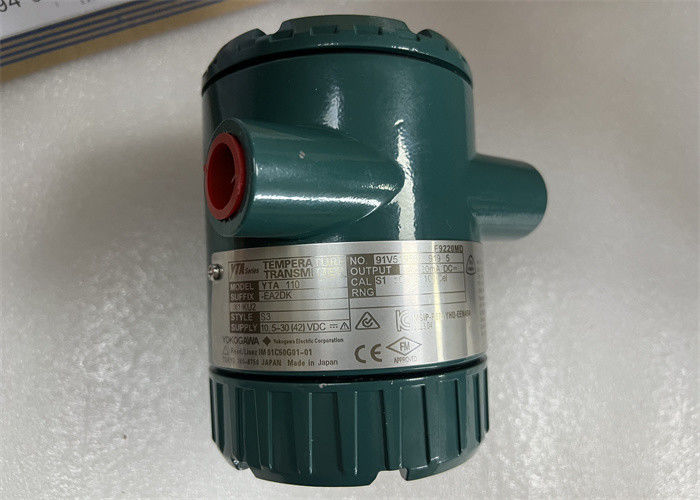

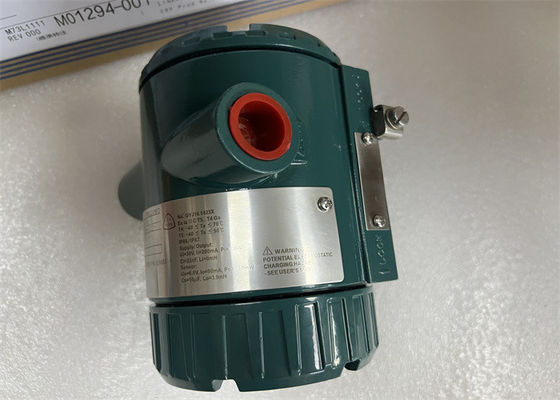

Оригинал передатчика перепада давления YoKogawa YTA110-EA2DK/X1/KU2 новый

Оригинал передатчика перепада давления YoKogawa YTA110-EA2DK/X1/KU2 новый

YTA110 передатчик температуры высокой эффективности который признавает термопару, RTD, омы или milivolts DC входные сигналы и преобразовывает его к сигналу DC 4 до 20 мам для передачи. YTA110 поддерживает или комуникационный протокол МОЗГА или ХАРТА. YTA110 в нем стандартная конфигурация аттестовано TU¨ v как исполнять с SIL2 для требования к безопасности.

■ОСОБЕННОСТИ

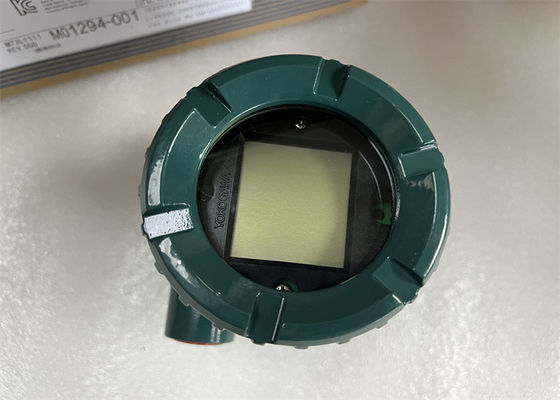

Технология высокой эффективности основанная на Microprocesser воспринимая обеспечивает долгосрочную точность и высокую надежность. Высокое снабжение жилищем Двойн-отсека надежности осуществляет высокоомную возможность к жестким окружающим средам, и YTA110 имеет возможность SIL2 для требования к безопасности. Разнообразие входных сигналов датчика тип входного сигнала датчика потребител-дискретное от термопар (T/C), RTDs, омов, или milivolts DC. Комуникационный протокол МОЗГА или HART® цифровой связи доступен. Конфигурация insturment может быть изменена потребителем с использованием коммуникатора BT200 или ХАРТА. Само-диагностики действуют непрерывные само-диагностики возможность обеспечивают долгосрочное представление и недорогое владения. Дисплей LCD со столбиковой диаграммой дисплей LCD обеспечивает и цифровой отсчет и столбиковую диаграмму процентов одновременно

■СТАНДАРТ

СПЕЦИФИКАЦИИ? Точность СПЕЦИФИКАЦИЙ ПРЕДСТАВЛЕНИЯ (точность A/D/пядь + точность D/A) или? 0.1% из откалибрированной пяди, какое бы ни больше. См. таблицу 1. на ± 0.1% влияния температуры окружающей среды ± 0.5˚C точности компенсации холодного контакта страницы 3. (для T/C только) (˚F ± 0,9) (в изменение 10 ˚C) или ± (коэффициент температуры /span), какое бы ни больше. См. таблицу 2. для коэффициента температуры. RTD стабильности: ? 0,1% из чтения или? 0.1°C в 2 лет, какое бы ни больше на 23? 2°C

T/C: ? 0,1% из чтения или? 0.1°C в год, какое бы ни больше на 23? 2°C. RTD стабильности 5 год: ? 0,2% из чтения или? 0.2°C, какое бы ни больше на 23? 2°C.T/sC: ? 0,4% из чтения или? 0.4°C, какое бы ни больше на 23? влияние 2°C. RFI испытанное согласно с EN 50082-2, интенсивность поля ± 0.005% влияния электропитания до 10 V/m. пяди тарировки в вибрацию вольта производит эффект 10 до 60 Hz 0,21 пика 3G mm смещения 60 до 2000 Hz влияния положения никакие

■ФУНКЦИОНАЛЬНЫЙ

Тип входного сигнала входного сигнала СПЕЦИФИКАЦИЙ дискретный: Термопары, 2, 3, и 4 провод RTDs, омы и milivolts DC. См. таблица 1. на пределы пяди & ряда страницы 3. видит таблицу 1. на сопротивление источника входного сигнала страницы 3. (для T/C, mV) 1 k или понижает сопротивление провода входного конца (для RTD, ома) 10 в провод или понизить DC мам выхода двухпроводные 4 до 20. Ряд выхода: 3,68 мамы к МОЗГ или ХАРТ 20,8 мам протокол ® перекрыты на сигнале 4 до 20 мам. Любое одиночное значение от последователей можно выбрать как сигнал аналогового выхода. Датчик 1, терминальная температура. Также, до 3 вышеуказанных значений можно показать на дисплее LCD или прочитать через сообщение. Изолированный вход-выход /GND изоляции к DC 500 v

Коэффициент температуры таблицы 2.

Note1: Влияние температуры окружающей среды согласно с изменение 10°C? 0,1% или? (коэффициент температуры/пядь), какое бы ни больше.

Note2: «Abs.reading» на Table2 значит абсолютную величину чтения в °C.

Пример чтения abs; Когда значение температуры 250 Кельвин, чтение abs 23,15, абсолютный (250? 273,15).

Пример влияния температуры окружающей среды;

Условия;

1) Датчик входного сигнала: Pt100

2) Ряд тарировки: ? 100 к 100°C

3) Чтение значения: ? влияние температуры окружающей среды 50°C в 10°C; Коэффициент температуры/Span= (0.08°C? 0.02/100? |? 50°C|)/{100°C? (? 100°C)}= 0,00045 → 0,045% поэтому, влияние температуры окружающей среды? 0.1%/10°C

■РАЗМЕРЫ

2-дюймовая горизонтальная установка трубы

< Ordering="" Information="">

Определите следующее когда модель подачи заказов, коды суффикса, и опционные коды

Аппаратура погружена с установками показанными в таблице A. Определять следующее в случае необходимости.

1. Тип датчика. Для входного сигнала RTD и сопротивления, определите номер провода также. (Пример; Система провода Pt200 3)

2. Ряд тарировки и ряд тарировки блока 1) можно определить внутри ряд измерения показанный в таблице 1. на страница 3. 2) определяют один ряд от? C, K? F или? R для входного сигнала температуры. ? F и? R доступны когда опционный код D2 определен. Не необходимо определить блок mV и входные сигналы ома, для этих блоков автоматически будут mV или Ω.

3. Номерной знак

4. Другие детали связанные с вариантом /CA вариантов позволяют определить устанавливая дискриптор для типа протокола ХАРТА на фабрике. Определите до 16 характеров, который нужно войти в параметр дискриптора.
