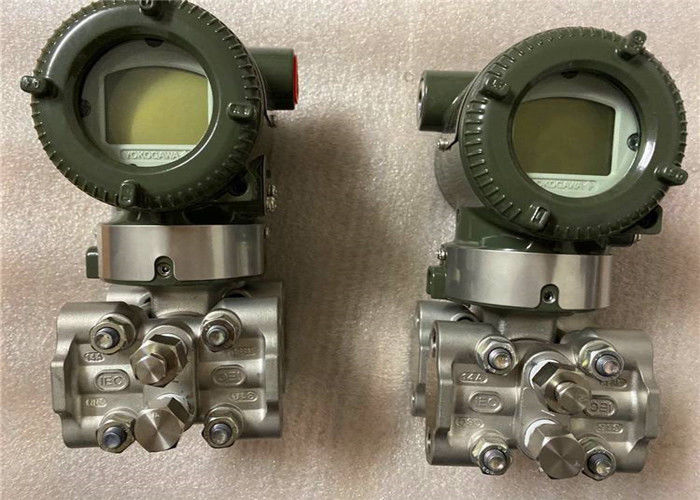

Датчик давления и температуры Yokogawa EJA110E-JFS5G-912DD/D4
Краткие сведения
· Место происхождения: Япония.
· Фирменное наименование: Йокогава
· Номер модели: EJA110E-JFS5G-912DD/D4
· Выход: 4–20 мА с протоколом HART.
· Точность: ± 0,065% от диапазона.
· Фланец крышки: SUS316, Hastelloy C-276, монель
· Источник питания: от 10,5 до 42 В.
· Монтаж: монтаж на 2-дюймовой трубе
Упаковка и доставка
| Детали упаковки: |
Стандартная коробка |
| Детали доставки:44 |
4~6недель после заказа |
Технические характеристики
EJA110A
1. Высокая точность, отличная долговременная стабильность.
2. Используется для измерения расхода жидкости, газа и пара. Выход: сигнал постоянного тока от 4 до 20 мА.
Датчик перепада давления YOKOGAWA DPharp EJA110A
ФУНКЦИИ:
Отличная производительность и стабильность:
В серии EJA используется монокристаллический кремний, идеальный материал, не имеющий гистерезиса при изменении давления или температуры.Датчик сводит к минимуму влияние избыточного давления, изменения температуры и статического давления и, таким образом, обеспечивает непревзойденную долговременную стабильность.
Компактная и легкая конструкция:
Вес вдвое меньше, чем у обычных моделей, благодаря миниатюризации корпуса с усилителем ASIC, конструкции ячейки давления и фланца.ASIC использует минимальное количество деталей и повышает надежность усилителя.
Возможности связи по полевой шине:
Fieldbus — это цифровая система двусторонней связи.Это революционная технология настройки систем управления приборами и многообещающий преемник стандартной аналоговой связи 4–20 мА, используемой сегодня в большинстве полевых приборов.
МОДЕЛЬ И СУФФИКС-КОДЫ:
| Модель |
Дополнительные коды |
Описание |
| EJA110A |
· · · · · · · · · · · |
Датчик перепада давления |
| Выходной сигнал |
-Д · · · · · · ·
-Е · · · · · · · ·
-Ф · · · · · · · ·
-Г · · · · · · ·
|
4–20 мА постоянного тока с цифровой связью (протокол BRAIN)
4–20 мА постоянного тока с цифровой связью (протокол HART, см. GS 01C22T01-00E)
Цифровая связь (протокол FOUNDATION Fieldbus, см. GS 01C22T02-00E)
Цифровая связь (протокол PROFIBUS PA, см. GS 01C22T03-00E)
|
|
Измерение
пролет (капсула)
|
Л · · · · · · · · ·
М · · · · · · · · ·
Ч · · · · · · · ·
В · · · · · · · ·
|
от 0,5 до 10 кПа {от 50 до 1000 мм водного столба} {от 2 до 40 дюймов водного столба} {от 5 до 100 мбар}
от 1 до 100 кПа {от 100 до 10 000 мм водного столба} {от 4 до 400 дюймов водного столба} {от 10 до 1 000 мбар}
от 5 до 500 кПа { от 0,05 до 5 кгс/см2} {от 20 до 2000 дюймов водного столба} {от 50 до 5000 мбар}
от 0,14 до 14 МПа { от 1,4 до 140 кгс/см2}*1 {от 20 до 2000 фунтов на квадратный дюйм} {от 1,4 до 140 бар}
|
|
смоченный
Материал деталей*11
|
S# · · · · · · ·
H# · · · · · · ·
M# · · ·· · · ·
Т · · · · · · · ·
A#· · · · · · · · ·
Д · · · · · · · ·
B# · · · · · · ·
|
[Корпус]ˆ² [Капсула] [Вентиляционная пробка]
SCS14A SUS316Lˆ5 SUS316ˆ13
SCS14A Hastelloy C-276ˆ6ˆ12 SUS316 ˆ13
SCS14A Монель ˆ6 SUS316 ˆ13
SCS14A Тантал ˆ6 SUS316 ˆ13
Hastelloy C-276 эквивалент ˆ³ Hastelloy C-276 ˆ6ˆ 12 Hastelloy C-276 ˆ12
Эквивалент Hastelloy C-276 ˆ³ Тантал ˆ³ Hastelloy C-276 ˆ12
Монельный эквивалент ˆ4 Монель ˆ6 Монель
|
|
Процесс
связи
|
0 · · · · · · · ·
1 · · · · · · · ·
2 · · · · · · · ·
3 · · · · · · · · ·
4 · · · · · · · ·
5 · · · · · · · · ·
|
без технологического разъема (розетка Rc1/4 на фланцах крышки)
с гнездовым технологическим разъемом Rc1/4
с гнездовым технологическим разъемом Rc1/2
с технологическим разъемом с внутренней резьбой 1/4 NPT
с технологическим разъемом 1/2 NPT «мама»
без технологического соединителя (мама 1/4 NPT на фланцах крышки)
|
|
Болты и
материал орехов
|
А · · · · · · · ·
Б · · · · · · · ·
С · · · · · · · ·
|
[Максимальное рабочее давление]
СКМ435 16 МПа {160 кгс/см2}*9
SUS630 16 МПа {160 кгс/см2}*9
СУХ660 16 МПа {160 кгс/см2}*9
|
| Монтаж |
-2 · · · · · · · ·
-3 · · · · · · · ·
-6 · · · · · · · ·
-7 · · · · · · · ·
-8 · · · · · · · ·
-9 · · · · · · · ·
|
Вертикальный импульсный трубопровод, высокое давление справа, технологический соединитель вверх*7
Вертикальный импульсный трубопровод, высокое давление справа, технологический соединитель снизу*7
Вертикальный импульсный трубопровод, высокое давление слева, технологический соединитель вверх*7
Вертикальный импульсный трубопровод, высокое давление слева, технологический соединитель снизу*7
Горизонтальный импульсный трубопровод, правая сторона, высокое давление*8
Тип горизонтального импульсного трубопровода, высокое давление слева*8
|
|
Электрический
связь
|
0 · · · · · · · ·
2 · · · · · · · ·
3 · · · · · · · · ·
4 · · · · · · · ·
5 · · · · · · · · ·
7 · · · · · · · ·
8 · · · · · · · · ·
9 · · · · · · · ·
А · · · · · · · ·
С · · · · · · · ·
Д · · · · · · · ·
|
G1/2 розетка, одно электрическое соединение
Внутренняя резьба 1/2 NPT, два электрических соединения без заглушки
Pg 13,5 розетка, два электрических соединения без заглушки
Розетка M20, два электрических соединения без заглушки
Розетка G1/2, два электрических соединения и заглушка.
Розетка 1/2 NPT, два электрических соединения и заглушка
Pg 13,5 розетка, два электрических соединения и заглушка
Розетка M20, два электрических соединения и заглушка.
Розетка G1/2, два электрических соединения и заглушка SUS316.
Розетка 1/2 NPT, два электрических соединения и заглушка из нержавеющей стали SUS316.
Розетка M20, два электрических соединения и заглушка SUS316.
|
|
интеграл
индикатор
|
Д · · · · · · · ·
Э · · · · · · · · ·
Н · · · · · · · ·
|
Цифровой индикатор
Цифровой индикатор с переключателем установки диапазона*10
(Никто)
|
|
Монтаж
скобка
|
А · · · · · · · ·
Б · · · · · · · ·
J · · · · · · · ·
С · · · · · · · ·
Д · · · · · · · ·
К · · · · · · · ·
Н · · · · · · · ·
|
SECC Монтаж на 2-дюймовой трубе из углеродистой стали (плоский тип)
SUS304 Монтаж на 2-дюймовой трубе (плоский тип)
SUS316 Монтаж на 2-дюймовой трубе (плоский тип)
SECC Монтаж на 2-дюймовой трубе из углеродистой стали (тип L)
SUS304 Монтаж на 2-дюймовой трубе (тип L)
SUS316 Монтаж на 2-дюймовой трубе (тип L)
(Никто)
|
| Дополнительные коды |
|
/◊ Дополнительная спецификация |
Серия датчиков EJA-E представляет собой новейшую разработку Yokogawa семейства датчиков давления DPharp.Выпущенный в 2012 году, он сочетает в себе надежность и успех серии EJA-A с производительностью чистокровной серии EJX-A, обеспечивая тот тип продукта, который вы ожидаете от Yokogawa.
EJA110E — наш стандартный преобразователь перепада давления традиционного монтажа в этой серии.
Особенности EJA110E включают в себя:
- Точность 0,055 % (точность 0,04 %)необязательный)
- 0,1% Стабильность за 10 лет
- Время отклика 90 мс
- Сертифицированы Exida и TUV SIL 2/SIL3.
- MWP 2300 фунтов на квадратный дюйм (MWP 3600 фунтов на квадратный дюймвариант)
- Настройка локальных параметров (LPS)
