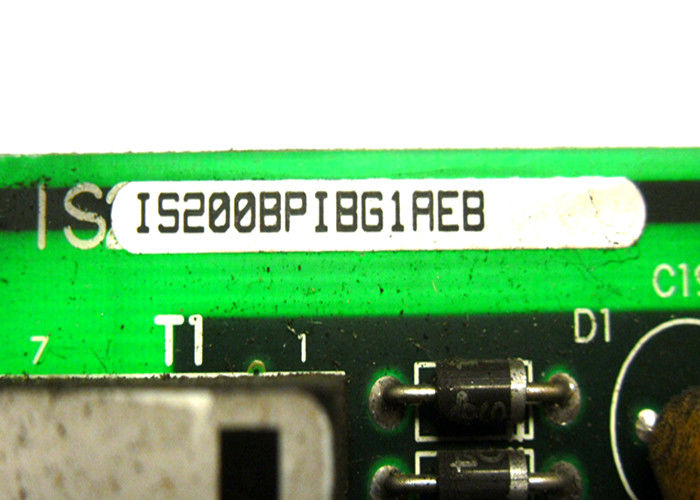

Модель IS200BPIBG1AEB является частью серии MK VI, производимой General Electric.

Модель IS200BPIBG1AEB является частью серии MK VI, производимой General Electric.

Часто задаваемые вопросы о IS200BPIBG1AEB

Сколько разъемов на модели IS200BPIBG1AEB?

Существует четыре основных типа разъемов на модели IS200BPIBG1AEB. PAPL, PBPL и PCPL или Phase A Driver Board Interface Connector и DPAPL, DPBPL и PCPL или 17,7 AC Power Connectors.PBPL, и соединители PCPL имеют по шестнадцать подключений с индивидуальными функциями для каждого.см. таблицы 7, 5, 4 и 3 для номенклатур и их функций.

Какой тип модели устройства IS200BPIBG1AEB?

Модель IS200BPIBG1AEB представляет собой IGBT Drive Bridge Personality Interface Board. Она используется для обеспечения сигнальной кондиционирования, которая требуется при взаимодействии и работе с разъемом O1.Он использует цифровые сигналы управления на логическом уровне для работы с тремя-шестью панелями Gate Driver / Shunt Feedback, а также изолированными схемами обратной связи VCO.

Описание продукта

Модель IS200BPIBG1AEB представляет собой IGBT Drive Bridge Personality Interface Board, произведенную компанией General Electric и используемую в серии Mark VI IS2000.он будет обеспечивать сигнальную кондиционирование на уровне логики соединителя P1 цифровых сигналов управления на три или потенциально шесть панелей Gate Driver / Shunt Feedback, а также изолированные схемы обратной связи VCO., который, в свою очередь, будет контролировать напряжение линии постоянного тока и выходное напряжение фаз VBC и VAB.Еще одна особенность модели IS200BPIBG1AEB заключается в том, что она может улавливать неисправности, обнаруженные панелями Gate Driver, а затем сообщать информацию о неисправностиЛогические сигналы, которые отправляются на или из присоединенной платформы Gate Drive, будут двойным образом оптосвязаны с изолированным напряжением промежуточного питания 5 В, которое получается от питания 17,7 Ват.

На модели IS200BPIBG1AEB доступно шесть источников питания; эти источники питания получены из вторичных трех трансформаторов, по одному на фазу.Есть напряжение переменного тока 17.7 Vac; этот Vac представляет собой вход квадратной волны и будет подаваться на первичные элементы трансформатора, подаваемые из разъема P1.Второй вторичный также может исправлять и фильтровать полную волну, чтобы обеспечить изолированное напряжение 12 В, которое требуется схемой обратной связи напряжения VCOНа модели BPIB есть логика управления, которая 5 В и будет подаваться через разъем P1.

Эта модель может контролировать неисправности для верхних и нижних драйверов ворот и индивидуально запирается по фазе.Замкнутые неисправности, связанные с цепью драйвера, будут объявлены на соответствующей линии разлома фазы P.Для получения дополнительной информации о системе контроля неисправностей IS200BPIBG1AEB см. страницу 3 руководства по эксплуатации GEI-100266.
