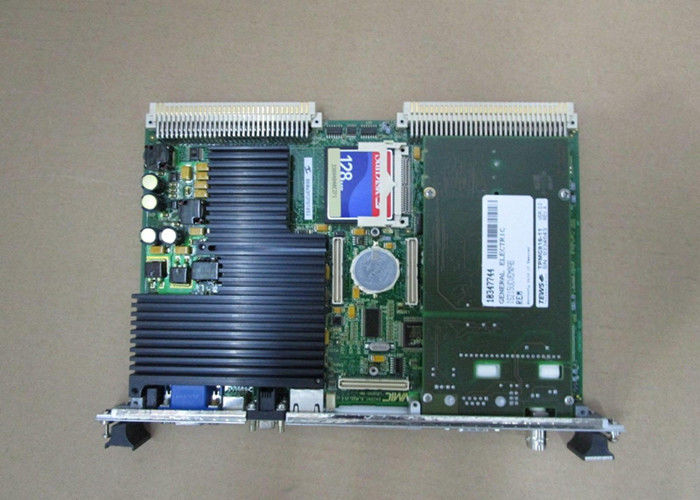

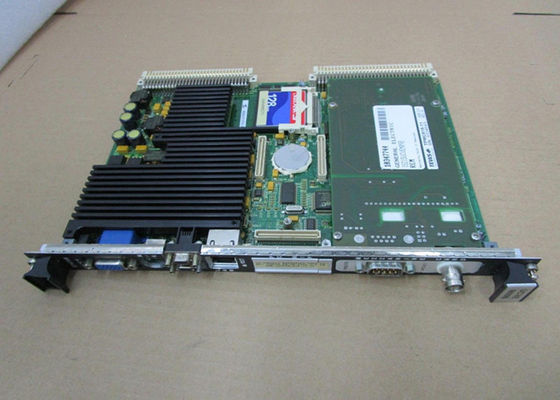

IS215UCVEM09 - это стандартный контроллер, изготовленный и разработанный General Electric

IS215UCVEM09 - это стандартный контроллер, изготовленный и разработанный General Electric

Спецификации

Номер части: IS215UCVEM09
Производитель: General Electric
Серия: Марк VI
Операционная система: QNX
Микропроцессор: Intel Celeron 300 МГц
Программирование: блок управления
Тип изделия: панель управления блоком
Доступность: на складе
Страна изготовления: США

Функциональное описание

IS215UCVEM09 - стандартный контроллер, разработанный и произведенный компанией General Electric.Один порт Ethernet 10BaseT/100BaseTX (RJ-45) обеспечивает подключение к коробке инструментов или другим устройствам управленияКонтроллер устанавливается на стойке Versa Modular Euro (VME) и взаимодействует с I/O-картами через шину VME.QNX, многозадачная ОС в режиме реального времени, предназначенная для высокоскоростных, надежных промышленных приложений, служит операционной системой (ОС) контроллера.Система управления инструментами используется для загрузки программного обеспечения, специфического для приложения контроллера (инструментальный блок)Три порта связи позволяют получить доступ к оператору и инженерным интерфейсам.

IS215UCVEM09 Операция

На него устанавливается программное обеспечение, специальное для использования контроллером с паровыми, газовыми, наземно-морскими аэродиривативными (LM) или балансовыми (BOP) продуктами.Если сбор блоков является нормальным, а блоки имеют средний размер, он может выполнять до 100 000 ступеней или блоков в секунду.
Контроллер может синхронизироваться с часами на VCMI-карте связи с точностью до 100 микросекунд с помощью внешнего прерывания часов.Планшет связи VCMI использует шину VME для отправки и приема внешних данных в базу данных системы управления (CSDB) и из нее в контроллере.
Процессные входы и выходы из плат В/В составляют данные в простой системе.вычисленные выводы, которые должны быть отголосованы оборудованием вывода, и значения внутреннего состояния, которые должны быть обменены между контроллерами, составляют данные в системе TMR.

Особенности

Компонент совместим с системой управления Mark VI. Это VME-карта с одним слотом. Контроллер имеет два серийных порта RS-232C, порт Ethernet,и разъемы для клавиатуры или мыши, а также монитораКарта включает высокоскоростной процессор, флэш-память и DRAM.
В зависимости от системы, данные могут быть доставлены в доску через процесс I/O (simplex) или голосованный I/O (TMR).

Компоненты продукта

Порт монитора
Порт клавиатуры/мышки
COM1 - Порт RS-232C для первоначальной настройки контроллера
ETHERNET 1 - Первичный порт Ethernet для связи EGD и конфигурации Toolbox
Светодиоды состояния - VMEbus SYSFAIL, активность вспышки, состояние питания
Светодиоды состояния Ethernet - активные (мигающие = активные), (твердые = неактивные), ссылка (желтый = 10BaseT), (зеленый = 100BaseTX)
Интерфейс DLAN COM 20020 контроллера ARCNET

Интерфейс DLAN

COM 20020 ARCNET контроллер, BNC 93 Ом, скорость передачи - 5 Мбит/с

Автобусный арбитраж: Карта контроллера управляет доступом к автобусу и арбитражем между несколькими модулями, подключенными к VMEbus.
Управление прерываниями: Он поддерживает запросы прерывания от устройств VMEbus и управляет их приоритетом и ответом.Перерывы важны для приложений в реальном времени, которые требуют немедленного внимания к определенным событиям или данным..
Управление передачей данных: обрабатывает передачу данных между VMEbus и другими устройствами, такими как память, устройства ввода/вывода (I/O) или другие шиночные системы.Он обеспечивает необходимые сигналы управления и протоколы для эффективного и надежного обмена данными..
Появление времени: генерирует сигналы времени, необходимые для правильной работы VMEbus.
Поддержка протоколов: карты контроллеров VME обычно поддерживают различные протоколы VMEbus, такие как VME64x, VME320 или VME64.,Адрес и время на VMEbus.
Backplane Connectivity: Карта контроллера подключается к VMEbus backplane, который служит физическим соединением между несколькими модулями в компьютерной системе.Карта предназначена для помещения в специальный слот VMEbus и подключается к задней плоскости через краевые разъемы.

Требования к мощности

+5 В постоянного тока, 6,6 А типичного, 8,6 А максимального
+12 В постоянного тока, 180 мА типично, максимум 250 мА
-12 В постоянного тока, 180 мА типично, 250 мА максимум

Характеристики

Первичный интерфейс Ethernet: скрученная пара 10BaseT/100BaseTX, разъем RJ-45
Память: 32 МБ DRAM, 16 МБ компактный флэш-модуль, 128 КБ L2 кэш, SRAM с поддержкой батареи
Интерфейс PROFIBUS: PROFIBUS DP мастер-класс 1
COM-порты: два миниатюрных 9-контактных D-коннектора

Особенности системы

Системы управления скоростью небольших турбин требуют упрощенной архитектуры системы.
Вместо больших терминальных плат типа T, используемых в TMR-системах, доступны компактные терминальные платки DIN, установленные на рельсах.Поскольку терминальные платы типа D подключаются непосредственно к шасси управления для интерфейса с платами ввода/вывода, IONet не используется.

У WOC есть самый большой запас запчастей для системы управления газовой турбиной, мы также можем починить ваши неисправные панели.Наша команда экспертов WOC с радостью поможет вам с любыми вашими требованиями к автоматизацииСвяжитесь с нами, чтобы узнать цены и доступность любых деталей и ремонта.
