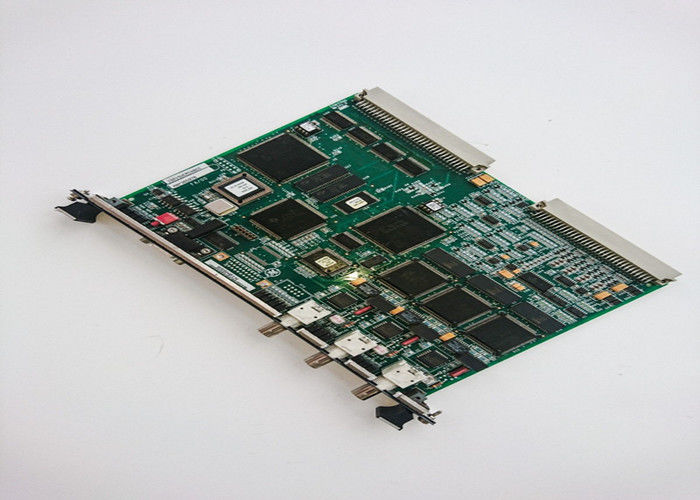

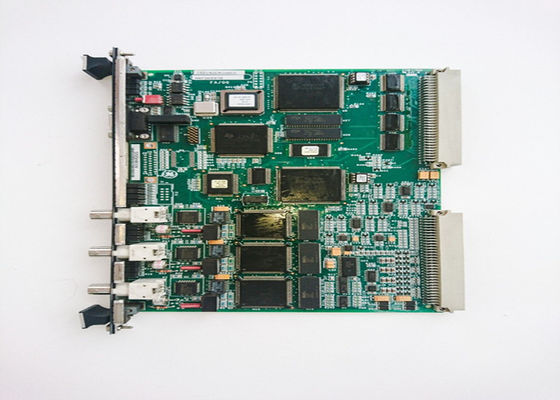

GE Fanuc IS215VCMIH2 - VME BUS MASTER CONTROLLER BOARD, 6U высокая VME-площадка, 0,787 дюйма в ширину

GE Fanuc IS215VCMIH2 - VME BUS MASTER CONTROLLER BOARD, 6U высокая VME-площадка, 0,787 дюйма в ширину

Спецификации

Номер части: IS215VCMIH2
Производитель: General Electric
Серия: Марк VI
Тип продукции: панель главного контроллера
Тип доски: 6U высокая VME доска, 0,787 дюйма в ширину
Процессор: TMS320C32 32-битный цифровой сигнальный процессор
Память: память с двумя портами
Доступность: на складе
Страна/регион изготовления: США
Руководство: Марка VI_GEH-6421_система руководство Vol_II

Функциональное описание

IS215VCMIH2 - это VME Bus Master Controller Board, изготовленная и разработанная компанией General Electric в рамках серии Mark VI, используемой в системах управления газовыми турбинами.VCMI служит как коммуникационным интерфейсом к сети управления системой, также известный как IONet и интерфейс для связи между контроллером и панелями ввода/вывода.VCMI обрабатывает идентификаторы для всех плат в стойке и их соответствующих терминальных плат в качестве VME-мастера шины в стойках управления и В/В. Контроллер и I/O процессорные платы могут общаться друг с другом в обоих направлениях благодаря VCMI-карте.передаются через порт Ethernet контроллера.. Порт Genius контроллера может быть использован для подключения к системе дополнительных PLC I/O. Система, показанная на рисунке, является примером одного из них.Система использует низковольтный вариант общего источника питания VME и питается от 24 В постоянного тока..

Рисунок 1: Планшеты VCMI, одиночные и тройные сетевые версии

На рисунке показаны три комплексной установки системы с использованием VCMI с локальным и удаленным вводом/выводом.Сигнальная кондиция на терминальных панелях типа DIN всегда такая же, как и на терминальных панелях типа TТем не менее, платы не поддерживают TMR, и существуют различия в количестве входов и выходов, а также в правилах заземления.Пространство сохраняется за счет использования высокоплотных терминальных блоков Евроблока, которые постоянно устанавливаютсяТерминалы на блоках могут вмещать до двух проводов No14 или один провода No12. Наиболее распространенный размер провода #18 AWG.

Рисунок 2: Конфигурации простой системы с локальным и удаленным вводом/выводом

На приложенном рисунке изображены два размера систем TMR. На первом изображении, крошечной системе, все вводы и выводы помещаются в стойку управления VME,исключение необходимости в любых удаленных стойках В/ВVCMI имеет три порта IONet, по одному для каждого из трех каналов (R, S и T).Несмотря на то, что многие стойки В/В поддерживаются одним IONetПо отношению к I/O панелям и точкам, все каналы I/O (R, S и T) идентичны.

Рисунок 3: Конфигурации системы TMR с локальным и удаленным вводом/выводом

Диагностика:

Системы мониторинга и предупреждения установлены для внутренних +5V, 12V, 15V и 28V, за исключением 28V, который имеет 5,5% сигнализацию,Настройки сигнализации настраиваются и часто устанавливаются на 30,5%. Диагностические сигналы модуля распределения питания (PDM), подключенного через J301, также проверяются.два дифференциальных аналоговых входа 5В постоянного тока, отказ от заземления и перенапряжение/поднапряжение на шине P125 V, и цифровые входы.

Установка:

Контроллер и VCMI - это два компонента, которые составляют модуль управления.включая стойку интегратора GE Fanuc, показанную на рисунке, и два размера стойки Mark VI, показанных в разделе "VCMI - Bus Master Controller"В более короткой стойке GE Fanuc используются только отдельные модули с удаленным вводом/выводом.Охлаждающий вентилятор расположен выше или ниже контроллера в зависимости от того, какая стойка используетсяТакже для автономного модуля управления, используемого с стойкой интегратора GE Fanuc, для обеспечения питания вентилятора и идентификации стойки через ID-соединение необходима VDSK-карта.

Рисунок 4: Типичный контроллер, установленный в стойке с коммуникационной доской
