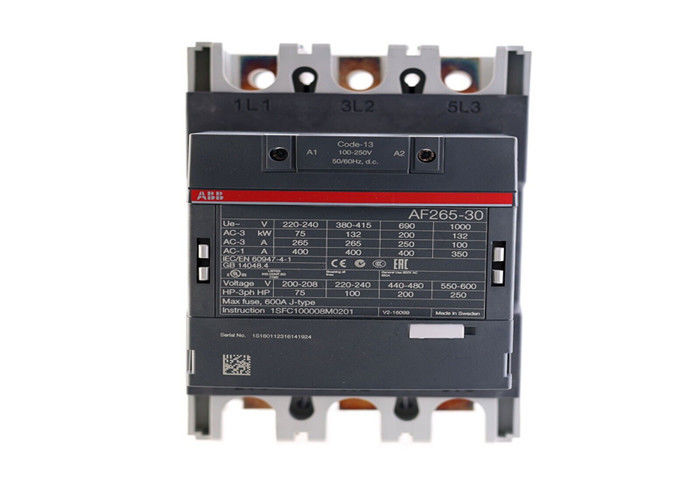

AF265-30-11-13 является 3-полюсным - 1000 V IEC или 600 V UL контактором с предустановленными вспомогательными контактами



Размеры
Сетевая ширина продукта:
140 мм
Глубина / длина продукта:
180 мм
Чистая высота продукта:
225 мм
Чистая масса продукта:
30,9 кг








Технические
Количество основных контактов NO:
3
Количество основных контактов NC:
0
Количество вспомогательных контактов NO:
1
Количество вспомогательных контактов NC:
1
Номинальное рабочее напряжение:
Главная схема 1000 В
Номинальная частота (f):
Главная схема 50 / 60 Гц
Традиционный тепловой ток на свободном воздухе (Ith):
Согласно IEC 60947-4-1, открытые контакты Θ = 40 °C 400 A
Номинальный рабочий ток AC-1 (Ie):
(1000 В) 40 °C 350 A
(1000 В) 55 °C 300 A
(1000 В) 60 °C 300 А
(1000 В) 70 °C 240 A
(690 В) 40 °C 400 A
(690 В) 55 °C 350 A
(690 В) 70 °C 290 A
Номинальный рабочий ток AC-3 (Ie):
(415 V) 55 °C 265 A
(440 В) 55 °C 265 А
(500 В) 55 °C 250 A
(690 В) 55 °C 250 A
(1000 В) 55 °C 113 A
(380 / 400 В) 55 °C 265 A
(220 / 230 / 240 В) 55 °C 265 A
Номинальная рабочая мощность AC-3 (Pe):
(415 В) 132 кВт
(440 В) 160 кВт
(500 В) 160 кВт
(690 В) 200 кВт
(1000 В) 160 кВт
(380 / 400 В) 132 кВт
(220 / 230 / 240 В) 75 кВт
Номинальная пропускная способность AC-3:
8 x IE AC-3
Номинальная производительность AC-3:
10 раз AC-3
Устройства защиты от короткого замыкания:
gG Фиузы типа 500 A
Номинальная кратковременная устойчивость к низкому напряжению тока (Icw):
при температуре окружающей среды 40 °C, на свободном воздухе, в холодном состоянии 10 s 2120 A
при температуре окружающей среды 40 °C, на свободном воздухе, в холодном состоянии 15 мин 400 А
при температуре окружающей среды 40 °C, на свободном воздухе, в холодном состоянии 1 мин 865 A
при температуре окружающей среды 40 °C, на свободном воздухе, в холодном состоянии 1 с 2650 А
при температуре окружающей среды 40 °C, на свободном воздухе, в холодном состоянии 30 s 1224 A
Максимальная пропускная способность:
cos phi=0,45 (cos phi=0,35 для Ie > 100 A) при 440 V 3800 A
cos phi=0,45 (cos phi=0,35 для Ie > 100 A) при 690 V 3300 A
Максимальная частота электрического переключения:
(AC-1) 300 циклов в час
(AC-2 / AC-4) 150 циклов в час
(AC-3) 300 циклов в час
Номинальный рабочий ток DC-1 (Ie):
(110 В) 2 полюса в серии, 40 °C 350 A
(220 В) 3 полюса в серии, 40 °C 350 A
Номинальный рабочий ток DC-3 (Ie):
(110 В) 2 полюса в серии, 40 °C 350 A
(220 В) 3 полюса в серии, 40 °C 350 A
Номинальный рабочий ток DC-5 (Ie):
(110 В) 2 полюса в серии, 40 °C 350 A
(220 В) 3 полюса в серии, 40 °C 350 A
Номинальное изоляционное напряжение (Ui):
В соответствии с IEC 60947-4-1 и VDE 0110 (группа C) 1000 В
соответствие UL/CSA 600 В
Номинальное импульсное сопротивление напряжению (Uimp):
Главная схема 8 кВ
Механическая прочность:
5 миллионов
Максимальная частота механического переключения:
300 циклов в час
Ограничения работы катушки:
(согласно IEC 60947-4-1) 0,85 x Uc Min. ... 1,1 x Uc Max. (при θ ≤ 70 °C)
Номинальное напряжение (Uc) на схеме управления:
50 Гц 100... 250 В
60 Гц 100... 250 В
Работа постоянного тока 100... 250 В
Потребление катушки:
Поддержание на максимальной номинальной напряжённости 50 Гц 17,5 В·А
Удержание на максимальном уровне.
Поддержание на максимальной номинальной напряжённости дисковой цепи DC 4,5 Вт
Втягивание при максимальной номинальной напряжённости 50 Гц 385 В·А
Втягивание при максимальной номинальной напряжённости схемы управления 60 Гц 385 В·А
Втягивание при максимальной номинальной напряжённости дисковой цепи DC 410 Вт
Время работы:
Между отключением энергии катушки и отключением контакта 37... 47 мс
Между энергизацией катушки и закрытием контакта 25... 55 мс
Подключательная мощность главная схема:
Гибкий 2 x 70... 185 мм2
Жесткие кабели 1 x 185... 240 мм2
Жесткий кубический кабель 2 х 70... 185 мм2
Вспомогательная схема соединительной мощности:
Гибкий с феррулой 2x 0,75... 2,5 мм2
Гибкий с изоляцией 2x 0,75... 2,5 мм2
Гибкий 2x0,75... 2,5 мм2
Твердая оболочка 2 x 1... 4 мм2
Стержни 1 х 1.... 4 мм2
Степень защиты:
Согласно IEC 60529, IEC 60947-1, EN 60529 Коулевые терминалы IP20
В соответствии с IEC 60529, IEC 60947-1, EN 60529 Главные терминалы IP00
Тип терминала:
Главная схема: Стержни





Техническая UL/CSA

Размер NEMA:
5
Непрерывный номинальный ток NEMA:
270 А
Оценка лошадиной мощи NEMA:
(200 В) Три фазы 75 л.с.
(230 В) Три фазы 100 л.с.
(460 В) Три фазы 200 л.с.
(575 В) Три фазы 200 л.с.
Максимальное рабочее напряжение UL/CSA:
Главная схема 1000 В
Обычное применение UL/CSA:
(600 В) 350 А
Квалификация лошадиной силы UL/CSA:
(200 V AC) Три фазы 75 л.с.
(208 В) Три фазы 75 л.с.
(220... 240 В) Три фазы 100 л.с.
(440... 480 В) Три фазы 200 л.с.
(550... 600 В) Трехфазный 250 л.с.

Экологические

Температура окружающего воздуха
Вблизи контактора, оборудованный тепловым реле O/L (0,85... 1,1 ч) -25... 50 °C
Вблизи контактора без теплового реле (0,85... 1,1 ч) -40... 70 °C
Вблизи контакта для хранения -40... 70 °C
Максимальная допустимая эксплуатационная высота:
Без деривации 3000 м
