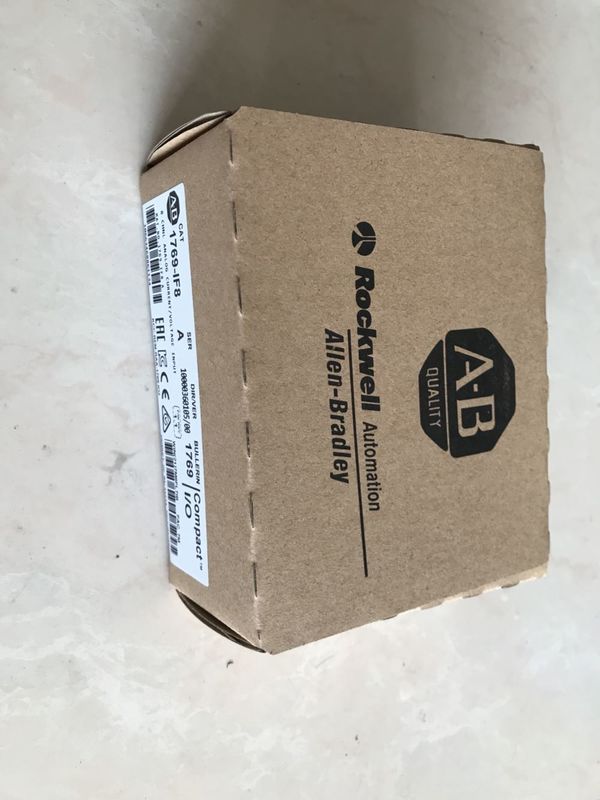

ALLEN-BRADLEY 1769-IF8 CompactLogix 8 Pt Аналоговый входный модуль

Описание продукта: 1769-IF8 A

• 8 аналоговых входных каналов: Модуль имеет 8 отдельных входных каналов, каждый из которых может обрабатыватьНапряжениеилитекущийсигналы.

• Типы входных сигналов:

  • Входы напряжения: Модуль может принимать диапазон сигналов напряжения, обычно от0–10 Вили±10 В.
  • Токовые входы: Он также может принять4–20 мАтоковые петли, которые являются стандартными во многих промышленных приложениях для датчиков, передающих данные измерений, такие как температура, давление или расход.

• Преобразование высокого разрешения: Модуль предлагает16-битное разрешение, что обеспечивает точные измерения и высокую точность преобразования аналоговых данных в цифровые сигналы.

• Конфигурация канала: Каждый входной канал индивидуально настраивается для любогоНапряжениеилитекущий, что обеспечивает гибкость в зависимости от потребностей подключенного датчика или устройства.

• Широкий входной диапазон: 1769-IF8 поддерживает широкий диапазон входных сигналов напряжения и тока, что позволяет подключать различные аналоговые датчики и устройства непосредственно к модулю.

• Высокая точность: Модуль обычно обеспечивает точность±0,1%или лучше, обеспечивая надежные и точные измерения аналогового сигнала для вашей системы управления.

• Частота выборки данных: Модуль осуществляет выборку аналоговых сигналов с высокой скоростью, обычно около1–2 миллисекунды на канал, что делает его пригодным для динамичных и быстро меняющихся процессов.

• Выход цифрового сигнала: После преобразования аналоговых сигналов обработанные данные становятся доступнымиКомпактЛогиксилиМикроЛогиксконтроллер для дальнейшей логической обработки, управления или мониторинга.

• Объединительная плата связи: Модуль напрямую связывается сКомпактЛогиксилиМикроЛогиксконтроллер через объединительную плату, что делает интеграцию с этими системами простой и плавной.

• Гибкий монтаж и компактный дизайн: Модуль спроектирован таким образом, чтобы вписаться в1769 сериямодульных систем ввода-вывода, что позволяет добавлять или удалять модули в системе в зависимости от потребностей вашего приложения. Компактный размер делает его идеальным для установки в ограниченном пространстве.

• Индикаторы диагностики и состояния: Модуль имеет встроенные светодиоды, которые предоставляют информацию о состоянии питания, состоянии канала и индикации неисправностей, помогая при устранении неполадок и обслуживании.

• Изоляция: Аналоговые входные каналыизолированныйот системы, защищая чувствительную электронику от электрических помех, скачков напряжения и других помех, которые могут поставить под угрозу точность измерений.

Особенности:1769-IF8 A

• 8 аналоговых входных каналов:

  • Обеспечивает 8 отдельных каналов для измерения аналоговых сигналов, позволяя одновременно подключать до 8 датчиков или устройств.

• Поддерживает входы напряжения и тока:

  • Диапазон входного напряжения: принимает сигналы типа 0–10 В или ±10 В, что делает его совместимым с различными аналоговыми устройствами.
  • Диапазон текущего входного сигнала: Поддерживает токовые петли 4–20 мА, которые обычно используются для промышленных датчиков, таких как датчики давления, расходомеры и датчики температуры.

• 16-битное разрешение:

  • Обеспечивает 16-битное аналого-цифровое преобразование высокого разрешения, обеспечивая точные и точные измерения.

• Настраиваемый поканально:

  • Каждый из 8 каналов можно независимо настроить дляНапряжениеилитекущийвходы, обеспечивающие гибкость для различных типов аналоговых устройств.

• Широкий входной диапазон:

  • Поддерживает широкий спектр типов аналоговых сигналов и диапазонов входных сигналов как по напряжению (0–10 В, ±10 В), так и по току (4–20 мА), что подходит для большинства промышленных датчиков.

• Высокая точность:

  • Модуль обеспечивает высокую точность измерений, обычно в пределах±0,1%полномасштабного диапазона, обеспечивающего надежное преобразование данных.

• Быстрая выборка данных:

  • Частота выборкиобычно составляет 1–2 миллисекунды на канал, что обеспечивает быстрый сбор данных для динамических или быстро меняющихся сигналов.

• Изолированные каналы:

  • Входные каналы электрически изолированы друг от друга и от системы, защищая модуль и контроллер от электрических помех, скачков напряжения и других помех.

• Компактный дизайн:

  • Модуль является частьюСистема ввода-вывода серии 1769, предназначенный для простой интеграции сКомпактЛогиксиМикроЛогиксконтроллеры. Его компактный размер позволяет экономить пространство при установке на панелях управления или в шкафах.

• Объединительная плата связи:

  • 1769-IF8 обменивается данными сКомпактЛогиксилиМикроЛогиксконтроллер черезобъединительная плата, что упрощает интеграцию и настройку внутри системы.

• Диагностические светодиоды:

  • Светодиоды состояниядля каждого канала и общего состояния модуля, чтобы быстро определить рабочее состояние системы и помочь в устранении неполадок. Индикаторы показывают питание, связь и состояние входа.

• Мониторинг и диагностика состояния:

  • Модуль предлагаетдиагностическая обратная связьтакие как обнаружение обрыва цепи, выход за пределы диапазона, за пределы диапазона и аппаратные неисправности, что упрощает поиск и устранение неисправностей во время работы.

• Требования к питанию:

  • Обычно работает в24 В постоянного тока, что часто встречается в системах промышленной автоматизации. Потребление тока модулем будет зависеть от количества активных каналов.

• Охрана окружающей среды:

  • Модуль предназначен для использования в промышленных условиях и обеспечивает устойчивость к вибрации, ударам и экстремальным температурам, которые могут возникнуть при установке на заводе или в полевых условиях.

• Простая настройка через Studio 5000:

  • Модуль легко настраивается и программируется с помощьюСтудия 5000 (или RSLogix 5000)программное обеспечение, в котором вы можете определить настройки канала, масштабирование и условия срабатывания сигнализации.

Технические параметры: 1769-IF8 A

Приложения: 1769-IF8 A

• Измерение и контроль температуры:
  • Используется для подключения датчиков температуры (например, термосопротивлений или термопар), которые выдают аналоговые сигналы (4–20 мА или 0–10 В), кКомпактЛогиксилиМикроЛогикссистема для мониторинга и контроля температуры процессов в таких отраслях, как пищевая, фармацевтическая или химическая промышленность.
• Мониторинг давления:
  • Идеально подходит для взаимодействия с датчиками давления, которые выдают аналоговые сигналы.1769-IF8может оцифровывать показания давления для управления и мониторинга таких систем, как котлы, насосы, компрессоры и гидравлические системы.
• Измерение расхода:
  • Используется в таких приложениях, как водоочистка, нефтегазовая и химическая промышленность, гдерасходомерывыводить аналоговые сигналы. Модуль помогает непрерывно измерять и контролировать скорость потока жидкости.
• Измерение уровня:
  • Для контроля уровня жидкости в резервуарах, силосах и других емкостях для хранения. Модуль подключается к датчикам уровня, которые передают аналоговые сигналы для контроля уровня заполнения в промышленных процессах.

2.Автоматизация производства

• Мониторинг машины:
  • В автоматизированных производственных средах 1769-IF8 может взаимодействовать с датчиками (например, датчиками вибрации, смещения или крутящего момента), которые предоставляют аналоговые сигналы для мониторинга состояния машины, обеспечивая оптимальную производительность и обнаруживая потенциальные сбои до их возникновения.
• Контроль положения:
  • Используется для контроля положения приводов, гидравлических цилиндров или двигателей путем обработки аналоговых сигналов от датчиков положения (потенциометров или LVDT), которые часто используются в приложениях, требующих точного позиционирования, таких как робототехника или станки с ЧПУ.
• Мониторинг скорости двигателя:
  • 1769-IF8 может взаимодействовать с датчиками скорости (например, тахометрами или энкодерами с аналоговыми выходами) для контроля скорости двигателей или конвейеров на автоматизированных сборочных линиях или производственных системах.

3.Энергетический менеджмент и мониторинг

• Измерение мощности:
  • Используется в системах управления энергопотреблением для взаимодействия со счетчиками мощности, которые выдают аналоговые сигналы, представляющие такие параметры, как напряжение, ток, потребляемая мощность и использование энергии. Эти данные можно использовать для мониторинга в реальном времени, балансировки нагрузки и оптимизации энергопотребления на объектах.
• Мониторинг подстанций:
  • Модуль может собирать данные с аналоговых выходов устройств, используемых на электрических подстанциях (например, трансформаторов, автоматических выключателей и регуляторов напряжения), для мониторинга критических электрических параметров, гарантируя, что распределение электроэнергии остается стабильным и надежным.
• Управление энергопотреблением зданий:
  • Для контроля и мониторинга энергопотребления в зданиях, включая системы HVAC, управления освещением и мониторинга условий окружающей среды (например, влажности, температуры). 1769-IF8 позволяет интегрироваться с различными датчиками автоматизации зданий.

4.Экологический мониторинг

• Мониторинг качества воды:
  • На водоочистных станциях 1769-IF8 можно использовать для взаимодействия с датчиками, измеряющими такие параметры, как pH, мутность, уровень хлора или растворенного кислорода. Эти датчики обычно выдают аналоговый сигнал, который подается на модуль для непрерывного мониторинга и управления процессами очистки воды.
• Мониторинг качества воздуха:
  • Используется для взаимодействия с датчиками качества воздуха, которые обнаруживают такие загрязняющие вещества, как углекислый газ (CO2), оксиды азота (NOx) или твердые частицы. Данные от этих датчиков можно использовать для мониторинга качества воздуха в промышленных или городских условиях, помогая соблюдать нормативные стандарты и обеспечивать безопасность работников.
• Мониторинг влажности почвы:
  • В сельском хозяйстве 1769-IF8 может собирать данные от датчиков влажности почвы, которые выдают аналоговые сигналы, помогая оптимизировать ирригационные системы и использование воды в сельскохозяйственных операциях.

Настройка: 1769-IF8 A

• Настройка на уровне канала:1769-IF8позволяет настроить каждый из его8 входных каналовнезависимо. Это означает, что для каждого канала вы можете выбрать, будет ли входсигнал напряжения(например, 0–10 В или ±10 В) илитекущий сигнал(например, 4–20 мА).
  • Например, вы можете настроить каналы 1–4 длявходы напряжения(измерение температуры или давления), а каналы 5–8 настроены натоковые входы(измерение расхода или концентрации химикатов).
• Такой уровень настройки делает 1769-IF8 очень гибким и адаптируемым к различным аналоговым датчикам в одной системе.

2.Масштабирование и калибровка:

• Масштабирование входных сигналов: После того, как модуль настроен на соответствующий тип входа, вы можетешкаланеобработанные входные значения для соответствия техническим единицам измерения (например, градусам Цельсия, фунтам на квадратный дюйм или литрам в минуту).Студия 5000илиRSLogix 5000программное обеспечение позволяет настроитьвходное масштабированиев зависимости от диапазона датчика и желаемого диапазона выходного сигнала.
  • Пример: Если вы используете датчик температуры с выходом 4–20 мА, который соответствует диапазону 0–100 °C, вы можете масштабировать вход 4–20 мА для получения значения 0–100 °C в вашей системе, что приведет к получению данных. гораздо полезнее для контроля и мониторинга.
• Калибровка: Хотя 1769-IF8 не обеспечивает автоматическую калибровку датчика, вы можете настроить его вручную.калибровкафакторы в логике контроллера для корректировки показаний, учета дрейфа датчика или обеспечения точного соответствия данных фактическим физическим измерениям.

3.Настройка диагностики и мониторинга неисправностей:

• Настройки пороговых значений для сигналов тревоги: Вы можете настроитьпороги тревогидля отдельных каналов на основе масштабированных входных значений. Например, вы можете настроить сигнал тревоги, который сработает, если датчик температуры превысит определенный порог (например, выше 85°C) или если расходомер упадет ниже критического уровня (например, ниже 10 литров/мин).
  • Такая настройка может помочь обеспечить упреждающий мониторинг системы и предупреждать операторов о потенциальных проблемах до того, как они станут критическими.
• Обработка ошибок:1769-IF8предоставляет диагностические возможности, такие какобнаружение обрыва цепи(для токовых входов),выход за пределы/ниже диапазонаобнаружение инеисправности канала. Вы можете настроить логику в ПЛК для обработки этих сбоев различными способами, включая регистрацию ошибок, срабатывание сигналов тревоги или выполнение защитного отключения.

4.Входная фильтрация и шумоподавление:

• Настройки фильтра: В некоторых приложениях может потребоваться фильтрация аналоговых сигналов для сглаживания высокочастотных шумов и флуктуаций. В то время как1769-IF8не имеет встроенных параметров фильтра, вы можете реализоватьпрограммная фильтрацияв коде вашего ПЛК (с использованием методов усреднения или фильтров нижних частот), чтобы уменьшить шум сигналов датчиков.
• Сглаживание сигнала: Для сигналов от датчиков, которые испытывают быстрые колебания или пики (например, от насосов или двигателей), вы можете настроить собственную логику вСтудия 5000для усреднения или сглаживания входных значений с течением времени. Это помогает обеспечить более стабильные решения по управлению на основе аналогового входа.

5.Масштабирование до пользовательских единиц:

• 1769-IF8 позволяет ваммасштабировать входные сигналык пользовательским инженерным единицам, которые имеют значение для вашего приложения. Например, вместо получения необработанных данных 0–10 В для датчика температуры вы можете масштабировать сигнал доградусы по ФаренгейтуилиЦельсия.
  • ВСтудия 5000, вы можете установить значения масштаба для преобразования необработанных входных данных в такие единицы, какстепени,давление (пси),влажность (% относительной влажности),поток (л/мин), и т. д.
• Пример: Если датчик давления выдает 0–10 В в диапазоне 0–100 фунтов на квадратный дюйм, вы можете масштабировать это входное напряжение от 0–10 В до0–100 фунтов на квадратный дюймс использованием определяемой пользователем функции масштабирования.

6.Регистрация и архивирование данных:

• Хотя это и не является прямой функцией1769-IF8сам модуль, вы можете использовать входы модуля дляданные журналав твойПЛКа затем хранить эти данные в базах данных, системах управления или облачных системах для дальнейшего анализа. Вы можете сохранять необработанные или масштабированные значения через определенные промежутки времени и использовать их для анализа тенденций, составления отчетов и устранения неполадок.

7.Расширенная конфигурация связи:

• В то время как1769-IF8общается сКомпактЛогиксилиМикроЛогикссистему черезобъединительная плата(и не предназначен для удаленной связи), вы можете настроить его интеграцию в вашу общую систему управления. Вы можете настроить:
  • Время и расписание общениядля оптимизации обмена данными между контроллером и модулем ввода/вывода.
  • Стратегии резервирования или аварийного переключенияза счет использования нескольких модулей 1769-IF8 в распределенной конфигурации ввода-вывода для обеспечения доступности данных даже в случае аппаратного сбоя.

8.Пользовательские индикаторы неисправностей/статуса с помощью программного обеспечения:

• В 1769-IF8 предусмотрены светодиоды физического состояниямодульиотдельные каналы, но вы можете дополнительно настроитьотчет о состояниивнутри вашего программного обеспечения.
  • Вы можете реализовать пользовательскиекоды неисправностейилииндикаторы состоянияна основе конкретных условий, таких как выход за пределы диапазона, за пределы диапазона или потеря сигнала, и они могут отображаться на панелях оператора или отправляться в системы мониторинга.

9.Избыточность и стратегии резервного копирования:

• Хотя 1769-IF8 не имеет встроенных возможностей резервирования или резервного копирования, вы можете реализоватьизбыточностьна уровне системы управления, например:
  • Конфигурации с двумя процессорамиилиустановки горячего резервас резервными системами ввода-вывода.
  • Программное резервное копирование критически важных данных в случае сбоя модуля или системы, включая использование вторичных модулей ввода-вывода, которые могут взять на себя управление в случае сбоя.

10.Расширенное индивидуальное программирование:

• В твоемПрограммирование ПЛК, вы можете создатьпользовательская логикана основе аналоговых входов для управления конкретными управляющими действиями. Например:
  • СозданиеПИД-контурыдля точного контроля таких процессов, как температура или давление.
  • Условные действияна основе входных значений (например, включить насос, если давление падает ниже порогового значения).
  • Системы управления партиямикоторые полагаются на точные аналоговые измерения для принятия технологических решений.

11.Пользовательские процедуры калибровки:

• Вы можете реализоватьпроцедуры калибровкив вашей программе ПЛК, чтобы периодически проверять и корректировать входы, чтобы убедиться, что они соответствуют физическим измерениям. Это может быть полезно в приложениях, требующих высокой точности в течение длительных периодов времени.
