General Electric DS200RTBAG2A вспомогательная панель интерфейса

Описание продукта:DS200RTBAG2A

1. • Расположение платы и разъемы
     • DS200RTBAG2A — это печатная плата, конструкция которой позволяет разместить ее различные компоненты. Он имеет 16-контактный разъем (RPL) и 2-контактный разъем (OPT PL), которые имеют решающее значение для подключения ввода-вывода (I/O) к плате LTBA. Эти разъемы стратегически расположены для обеспечения простого и надежного подключения кабелей, что позволяет эффективно передавать сигналы между различными платами в системе. Конфигурация контактов этих разъемов предназначена для поддержки определенных функций, таких как подача питания, вход и выход сигнала, которые необходимы для правильной работы релейных функций платы.

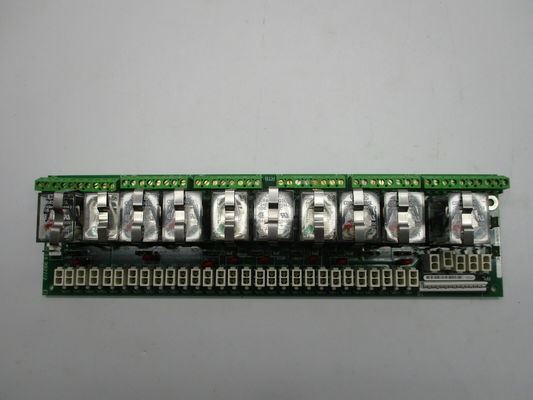

   • Конфигурация реле
     • Плата оснащена десятью реле, которые разделены на два типа: DPDT (Double-Pole Double-Throw) и 4PDT (Four-Pole Double-Throw). Имеется семь реле DPDT, каждое из которых содержит два контакта типа C. Эти контакты имеют номинальный ток 10 А, что означает, что они могут выдерживать относительно высокую токовую нагрузку. Напряжение катушки этих реле составляет 110 В постоянного тока, и они расположены между К20 – К26. Остальные три реле относятся к типу 4PDT, каждое реле имеет четыре контакта и номинал контакта 1 А. Напряжение катушки этих реле 4PDT также составляет 110 В постоянного тока. Такое сочетание различных типов и конфигураций реле обеспечивает гибкость с точки зрения типов цепей и сигналов, которыми можно управлять и переключать.
   • Механизмы защиты
     • Все встроенные реле защищены металлооксидными варисторами (MOV) 130 В переменного тока. Эти MOV играют решающую роль в защите реле от скачков напряжения и переходных перенапряжений. В промышленной среде электрические системы часто подвергаются колебаниям напряжения, ударам молний и другим источникам электрических помех. MOV действуют как первая линия защиты, поглощая избыточное напряжение и предотвращая повреждение чувствительных компонентов реле. Эта защита помогает обеспечить долгосрочную надежность и стабильность функций релейного управления DS200RTBAG2A.
2. Функция – Особенности
   • Характеристики мощности и напряжения
     • DS200RTBAG2A работает при рабочем напряжении 220 В и имеет выходную частоту 51 В. Особые требования к напряжению и частоте разработаны с учетом стандартов электропитания многих промышленных предприятий. Рабочее напряжение 220 В обеспечивает необходимую мощность для управления реле и другими компонентами платы. Выходная частота 51, вероятно, связана с внутренней обработкой или электрическими характеристиками генерируемых или обрабатываемых сигналов. Эти характеристики гарантируют, что плата сможет правильно функционировать в контексте общей электрической системы, частью которой она является.
   • Коммуникационные возможности
     • Плата имеет встроенную поддержку связи пользователя Ethernet. Это позволяет ему подключаться к другим устройствам и системам через сеть Ethernet. Он поддерживает протоколы приложений SRTP (безопасный транспортный протокол реального времени) и Modbus TCP/IP. Поддержка SRTP обеспечивает безопасный способ передачи данных в реальном времени, что крайне важно для приложений, где важны целостность и конфиденциальность данных. Поддержка Modbus TCP/IP обеспечивает плавную интеграцию с широким спектром промышленных систем управления, использующих протокол Modbus для связи. Эта функция связи позволяет DS200RTBAG2A обмениваться такой информацией, как обновления состояния, команды управления и данные датчиков, с другими компонентами системы.
   • Возможности программирования и обработки
     • DS200RTBAG2A предлагает расширяемую вычислительную мощность. Это означает, что пользователи могут создавать более мощные системы без необходимости менять программное обеспечение. Его можно программировать через Proficy Logic Developer PLC Machine Edition. Это программное обеспечение обеспечивает удобную среду для программирования платы. Поддерживаемые языки программирования включают лестничную диаграмму (LDI), список инструкций (IL), структурированный текст (ST) и блок C. Эти языки предлагают разные парадигмы программирования, что позволяет программистам с разным опытом и предпочтениями разрабатывать собственную логику управления платой. Например, язык лестничных диаграмм интуитивно понятен для тех, кто знаком с традиционными релейно-логическими схемами, тогда как язык структурированного текста больше подходит для сложного алгоритмического программирования.

Особенности:DS200RTBAG2A

• • Универсальные типы и номиналы реле
    • Наличие двух типов реле, DPDT и 4PDT, обеспечивает гибкость конфигурации схемы. Семь реле DPDT с номиналом контактов 10 А подходят для работы с сильноточными устройствами, такими как силовые коммутационные цепи. Например, их можно использовать для управления питанием тяжелых двигателей или крупногабаритного промышленного оборудования. Три реле 4PDT с номиналом контактов 1 А больше подходят для применений, где необходимо коммутировать или маршрутизировать несколько маломощных сигналов, например, в цепи панели управления для индикаторных ламп или небольших исполнительных механизмов.
    • Напряжение катушки 110 В постоянного тока для всех реле обеспечивает стабильную и надежную работу. Это обеспечивает эффективное энергопотребление и позволяет реле быстро реагировать на управляющие сигналы. Это напряжение катушки является стандартным значением, которое упрощает требования к источнику питания и обеспечивает совместимость с другими компонентами системы.
  • Релейная защита
    • Использование металлооксидных варисторов (MOV) 130 В переменного тока для защиты всех реле является важной особенностью. Эти MOVs предотвращают повреждение реле из-за скачков напряжения и переходных перенапряжений. В промышленной среде с частыми колебаниями напряжения и электрическими помехами такая защита необходима. Это продлевает срок службы реле и снижает вероятность сбоев системы, связанных с отказом реле. Например, на предприятии с крупногабаритным оборудованием, которое может вызвать сбои в питании, реле, защищенные MOV, могут продолжать бесперебойно работать.
• Связь — сопутствующие функции
  • Связь на основе Ethernet
    • Встроенная связь Ethernet с поддержкой пользователя является ключевой особенностью. Он позволяет DS200RTBAG2A подключаться к широкому спектру устройств и систем в промышленной сети. Ethernet — это широко используемый и высокоскоростной стандарт связи, позволяющий эффективно передавать данные на большие расстояния и в сложных сетевых топологиях. Это соединение можно использовать для интеграции платы в общезаводскую систему диспетчерского управления и сбора данных (SCADA) или для связи с другими программируемыми логическими контроллерами (ПЛК) и человеко-машинными интерфейсами (HMI).
    • Поддержка прикладных протоколов SRTP и Modbus TCP/IP расширяет возможности связи. SRTP обеспечивает безопасный канал связи, который имеет решающее значение для приложений, работающих с конфиденциальными данными, такими как информация, связанная с производством, процессом или сигналами управления, связанными с безопасностью. Modbus TCP/IP — это хорошо зарекомендовавший себя протокол промышленной связи, который обеспечивает беспрепятственное взаимодействие с огромным количеством устройств и систем промышленной автоматизации.
• Возможности программирования и расширения
  • Расширяемая вычислительная мощность
    • Расширяемая вычислительная мощность DS200RTBAG2A является ценной особенностью. Это позволяет пользователям обновлять и расширять функциональность системы без необходимости переписывать программное обеспечение. Это означает, что по мере изменения или расширения требований промышленного процесса плата может адаптироваться для решения более сложных задач управления и большего количества соединений ввода-вывода. Например, на производственном предприятии, которое увеличивает свои производственные мощности и добавляет больше оборудования, плату можно легко переконфигурировать для удовлетворения дополнительных требований к управлению.
  • Поддержка языков программирования
    • Поддержка нескольких языков программирования, включая лестничные диаграммы (LDI), список команд (IL), структурированный текст (ST) и блок C, обеспечивает гибкость для программистов. Разные языки подходят для разных типов задач программирования и предпочтений пользователя. Язык LDI полезен для тех, кто лучше знаком с традиционными электрическими релейными логическими схемами, поскольку он обеспечивает визуальный и интуитивно понятный способ программирования логики управления. С другой стороны, языки ST и C Block более эффективны для реализации сложных алгоритмов и функций обработки данных. Возможность выбора одного из этих языков позволяет эффективно и индивидуально программировать функции платы.

Технические параметры:DS200RTBAG2A

1. • Источник питания
     • Напряжение: DS200RTBAG2A работает с рабочим напряжением 220 В переменного тока (переменный ток). Этот уровень напряжения является стандартным промышленным напряжением питания во многих регионах и используется для питания внутренних компонентов, таких как реле и модули связи.
     • Частота: Имеет выходную частоту 51 Гц. Частота связана с источником питания переменного тока и влияет на работу таких компонентов, как реле и любые внутренние генераторы или таймеры. Стабильная частота важна для точной синхронизации операций и обеспечения правильной работы электрического оборудования, подключенного к плате.
   • Параметры реле
     • Реле ДПДТ: имеется семь двухполюсных двухпозиционных реле (DPDT). Каждое реле DPDT имеет два контакта типа C. Номинальный ток этих контактов составляет 10А. Это означает, что каждый контакт может выдерживать максимальный ток 10 А, что позволяет использовать их в цепях с относительно высокой мощностью нагрузок. Напряжение катушки этих реле DPDT составляет 110 В постоянного тока (постоянный ток), что является напряжением, необходимым для подачи питания на катушку реле и изменения состояния контактов.
     • Реле 4PDT: Плата также содержит три четырехполюсных двухпозиционных реле (4PDT). Каждое реле 4PDT имеет четыре контакта с номиналом контактов 1А. Эти реле подходят для применений, где необходимо коммутировать или маршрутизировать несколько сигналов малой мощности. Напряжение катушки реле 4PDT также составляет 110 В постоянного тока.
   • Технические характеристики защитного устройства
     • Встроенные реле защищены металлооксидными варисторами (MOV) напряжением 130 В переменного тока. MOV — это нелинейные резисторы, зависящие от напряжения, которые сильно проводят ток, когда напряжение на них превышает определенный порог. В этом случае номинал 130 В переменного тока указывает уровень напряжения, при котором варисторы начинают проводить и отводить избыточное напряжение, защищая реле от скачков напряжения и переходных перенапряжений.
2. Параметры интерфейса связи
   • Ethernet
     • Стандарт связи: Плата имеет встроенный интерфейс Ethernet для поддержки пользователей. Он соответствует стандартам Ethernet, которые обычно включают IEEE 802.3 для протоколов физического уровня и уровня канала передачи данных. Это позволяет ему взаимодействовать с другими устройствами с поддержкой Ethernet в локальной сети (LAN) или глобальной сети (WAN).
     • Поддерживаемые протоколы: поддерживает протоколы приложений SRTP (безопасный транспортный протокол реального времени) и Modbus TCP/IP. SRTP обеспечивает безопасные средства передачи данных в реальном времени с такими функциями, как шифрование и аутентификация, для защиты целостности и конфиденциальности связи. Modbus TCP/IP — это широко используемый протокол промышленной связи, который обеспечивает бесперебойную связь между DS200RTBAG2A и другими устройствами промышленной автоматизации, такими как программируемые логические контроллеры (ПЛК), датчики и исполнительные механизмы.
3. Параметры обработки и программирования
   • Мощность обработки
     • DS200RTBAG2A имеет расширяемую вычислительную мощность. Хотя точные детали вычислительной мощности (например, количество инструкций в секунду или объем памяти, доступной для обработки) не могут быть указаны, возможность расширения позволяет пользователям создавать более мощные системы без необходимости менять программное обеспечение. Это означает, что могут быть добавлены дополнительные функции, такие как обработка большего количества точек ввода-вывода (ввода-вывода), более сложные алгоритмы управления или более обширные коммуникационные задачи.
   • Языки программирования
     • Его можно программировать через Proficy Logic Developer PLC Machine Edition. Поддерживаемые языки программирования включают релейную диаграмму (LDI), список инструкций (IL), структурированный текст (ST) и блок C. Каждый язык имеет свои особенности:
     • Лестничная диаграмма (LDI): графический язык программирования, напоминающий электрические, релейные и логические схемы. Он интуитивно понятен для пользователей с электротехническим образованием и хорошо подходит для простой реализации логики управления, такой как базовые схемы управления двигателем или простые схемы последовательного управления.
     • Список инструкций (IL): текстовый язык программирования, обеспечивающий низкоуровневый пошаговый подход к программированию. Он полезен для точного управления операциями процессора и часто используется для реализации алгоритмов детального управления.
     • Структурированный текст (СТ): язык программирования высокого уровня, аналогичный традиционным языкам программирования, таким как Pascal или C. Он подходит для более сложного алгоритмического программирования, например, для реализации расширенных стратегий управления, таких как ПИД-управление (пропорционально-интегрально-производное) или управление на основе конечных автоматов.
     • Блок С: Позволяет интегрировать код языка C в среду программирования. Это полезно для пользователей, которые хотят использовать существующие библиотеки или алгоритмы языка C, или для реализации высокооптимизированных или специализированных функций, которые легче написать на C.

Приложения:DS200RTBAG2A

1. • Управление и защита двигателя
     • В промышленных условиях DS200RTBAG2A можно использовать для управления и защиты двигателей. Реле DPDT с номиналом контактов 10 А подходят для подачи питания на большие двигатели. Например, на производственном предприятии с ленточными конвейерами реле можно использовать для запуска, остановки и реверса двигателей, приводящих в движение ленты. Напряжение катушки реле 110 В постоянного тока обеспечивает надежную работу и быстрое реагирование на управляющие сигналы. Металлооксидные варисторы (MOV), защищающие реле, предотвращают повреждение от скачков напряжения во время запуска и остановки двигателя, которые являются частыми источниками электрического напряжения.
     • Коммуникационные возможности платы, такие как поддержка Ethernet и Modbus TCP/IP, позволяют осуществлять удаленный мониторинг и управление системой управления двигателем. Операторы могут отправлять команды на запуск или остановку двигателей и получать обновления состояния, такие как состояние работы двигателя, потребление тока и температуру (при подключении к соответствующим датчикам) из центральной диспетчерской.
   • Автоматизация процессов и секвенирование
     • На химических или пищевых предприятиях DS200RTBAG2A можно использовать для автоматизации и упорядочения различных процессов. Расширяемая вычислительная мощность и поддержка нескольких языков программирования, таких как лестничные диаграммы (LDI), список команд (IL), структурированный текст (ST) и блок C, позволяют реализовать сложную логику управления процессом. Например, он может управлять открытием и закрытием клапанов, работой насосов, включением нагревателей в процессе химической реакции. Реле могут переключать подачу питания на эти компоненты в соответствии с заранее заданной последовательностью и на основе данных датчиков в реальном времени (таких как датчики температуры, давления или расхода), полученных через интерфейсы связи.
2. Системы генерации и распределения электроэнергии
   • Автоматизация подстанций
     • На электрических подстанциях DS200RTBAG2A может играть роль в автоматизации и защите. Реле могут использоваться для управления переключением автоматических выключателей и разъединителей. Реле 4PDT с номиналом контактов 1А можно использовать для обработки сигналов управления и индикации этих коммутационных устройств. Связь на основе Ethernet с поддержкой SRTP и Modbus TCP/IP обеспечивает безопасную и эффективную связь с другими устройствами автоматизации подстанции, такими как интеллектуальные электронные устройства (IED), удаленные терминальные устройства (RTU) и системы диспетчерского управления и сбора данных (SCADA). системы. Реле с защитой MOV защищают от скачков напряжения, вызванных ударами молнии или помехами в электросети, которые могут повлиять на оборудование подстанции.
     • Плату также можно использовать для мониторинга и контроля качества электроэнергии. Подключив соответствующие датчики (например, датчики напряжения и тока) через разъемы ввода-вывода и используя возможности обработки и связи, он может отслеживать такие параметры, как провалы напряжения, выбросы и гармоники. На основе этого мониторинга он может инициировать действия по управлению, такие как регулировка настроек переключателя ответвлений трансформаторов или активация устройств компенсации реактивной мощности.
3. Автоматизация зданий и управление объектами
   • Управление системой отопления, вентиляции и кондиционирования воздуха
     • В системах отопления, вентиляции и кондиционирования воздуха (HVAC) DS200RTBAG2A может управлять работой различных компонентов. Реле можно использовать для включения и выключения компрессоров, вентиляторов и насосов. Например, в большом коммерческом здании плата может управлять вентиляторами градирни и двигателями компрессоров чиллера. Коммуникационные интерфейсы позволяют интегрироваться с системой управления зданием, обеспечивая функции дистанционного управления и управления энергопотреблением. Расширяемая вычислительная мощность может быть использована для реализации более продвинутых стратегий управления, таких как программы реагирования на спрос, в которых система HVAC корректирует свою работу в зависимости от энергопотребления здания и условий затрат.
     • Освещение — управление системой
     • DS200RTBAG2A также можно использовать для управления системами освещения. Реле могут переключать питание на различные цепи освещения, например, цепи люминесцентных ламп или группы светодиодного освещения. Возможности программирования позволяют реализовать графики управления освещением на основе концепций времени суток, определения присутствия или использования дневного света. Например, плата может приглушать свет в светлое время суток или выключать его, когда в комнате никого нет, помогая экономить электроэнергию и обеспечивая более комфортную среду.

Настройка: DS200RTBAG2A

• • Использование лестничной диаграммы (LDI)
    • Благодаря поддержке языка программирования LDI пользователи могут создавать собственную логику управления, подобную реле. Например, в системе конвейер-лента вы можете спроектировать последовательность, в которой DS200RTBAG2A активирует двигатель для запуска ленты, а затем на основе входного сигнала датчика (например, датчика обнаружения объекта) он может активировать другое реле для активации механизм сортировки. Интуитивно понятная графическая природа LDI позволяет легко визуализировать и реализовать такую ​​логику последовательного и взаимосвязанного управления.
  • Список инструкций (IL) и структурированный текст (ST)
    • Для более сложных алгоритмов и процессов принятия решений в игру вступают IL и ST. В приложениях для управления технологическими процессами, таких как химические реакторы, вы можете использовать IL для точного контроля времени и последовательности добавления различных химикатов. ST можно использовать для реализации более продвинутых стратегий управления. Например, вы можете написать код для регулировки температуры и давления внутри резервуара на основе алгоритма управления ПИД (пропорционально-интегрально-производная). Гибкость этих языков позволяет точно настраивать параметры управления в соответствии с конкретными требованиями процесса химической реакции.
  • Интеграция блока C
    • Возможность использовать код языка C через C Block предоставляет мощные возможности для настройки. В приложениях, где требуются высокопроизводительные вычисления или доступ к определенным C-библиотекам, это является большим преимуществом. Например, если вы хотите реализовать собственный алгоритм шифрования для безопасной передачи критически важных данных управления процессом, вы можете использовать блок C для интеграции кода языка C для алгоритма шифрования.
• Настройка протокола связи
  • Протоколы на основе Ethernet
    • Поддержка платой Ethernet позволяет настраивать протоколы связи. Хотя он уже поддерживает SRTP и Modbus TCP/IP, пользователи могут настроить использование этих протоколов. Например, в промышленной автоматизации с интенсивным использованием сети вы можете настроить параметры протокола Modbus TCP/IP, чтобы оптимизировать скорость передачи данных и размер пакета для эффективной связи между DS200RTBAG2A и другими ПЛК или HMI. Вы также можете настроить параметры безопасности для SRTP, такие как ключи шифрования и методы аутентификации, чтобы повысить безопасность процесса передачи данных в реальном времени.

2. Настройка оборудования

• Конфигурация и подключение реле
  • Настройка проводки реле
    • Десять реле на плате могут быть подключены по-разному в зависимости от конкретного применения. Например, в системе распределения электроэнергии реле DPDT можно подключить для создания резервных цепей переключения мощности. Реле 4PDT можно использовать для обеспечения нескольких путей управления и сигнала для различных устройств защиты. Выводы разъемов, связанных с реле, можно отрегулировать в соответствии с требованиями к внешней проводке системы.
  • Добавление внешних реле или контакторов
    • В зависимости от требований к питанию или коммутации в систему можно добавить дополнительные внешние реле или контакторы. DS200RTBAG2A можно использовать для управления этими внешними устройствами посредством выходных сигналов. Например, если вам необходимо справиться с более высокой токовой нагрузкой, чем могут выдержать существующие реле, вы можете добавить мощные контакторы и использовать реле платы для управления их активацией.
• Настройка разъема
  • Контакт разъема ввода-вывода — выход
    • Назначение контактов 16-контактного (RPL) и 2-контактного (OPT PL) разъемов можно настроить по индивидуальному заказу. В приложении, где вы хотите подключить определенные датчики или исполнительные механизмы с нестандартными требованиями к выводам, вы можете перенастроить контакты в соответствии с потребностями подключения устройства. Например, если у вас есть специально разработанный модуль датчика температуры с другой конфигурацией контактов питания и данных, вы можете отрегулировать контакты разъема RPL, чтобы установить правильное соединение.
  • Добавление разъемов расширения
    • Для расширения функциональности на плату можно добавить разъемы расширения. Его можно использовать для подключения дополнительных модулей, таких как модули формирования сигнала, модули расширения связи или модули расширения мощности. Например, если вам необходимо добавить в систему возможности беспроводной связи, вы можете подключить разъем модуля беспроводной связи и интегрировать подходящий модуль для обеспечения удаленной передачи данных, не полагаясь исключительно на соединение Ethernet.

Поддержка и услуги:DS200RTBAG2A

Наша команда опытных технических специалистов готова предоставить техническую поддержку и услуги для вашего Другого продукта. Мы предлагаем ряд услуг, включая:

• Помощь в установке
• Устранение неполадок продукта
• Обновления и загрузки программного обеспечения
• Ремонт и обслуживание
• Обучение и обучение продукту

Мы стремимся предоставлять своевременную и эффективную поддержку для обеспечения оптимальной производительности вашего Другого продукта. Пожалуйста, свяжитесь с нами по любым техническим проблемам или вопросам, которые могут у вас возникнуть.
