General Electric DS200RTBAG3A вспомогательная панель интерфейса

Описание продукта:DS200RTBAG3A

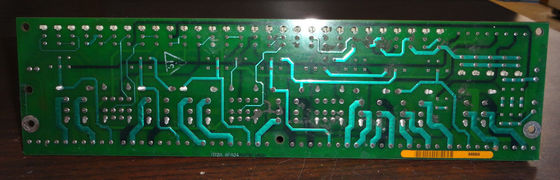

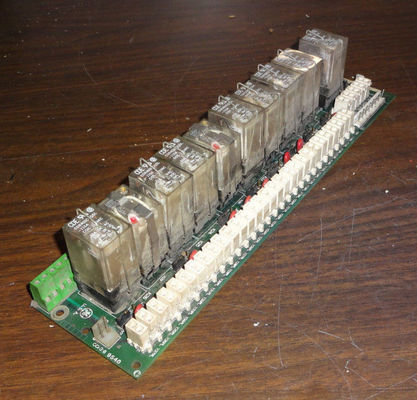

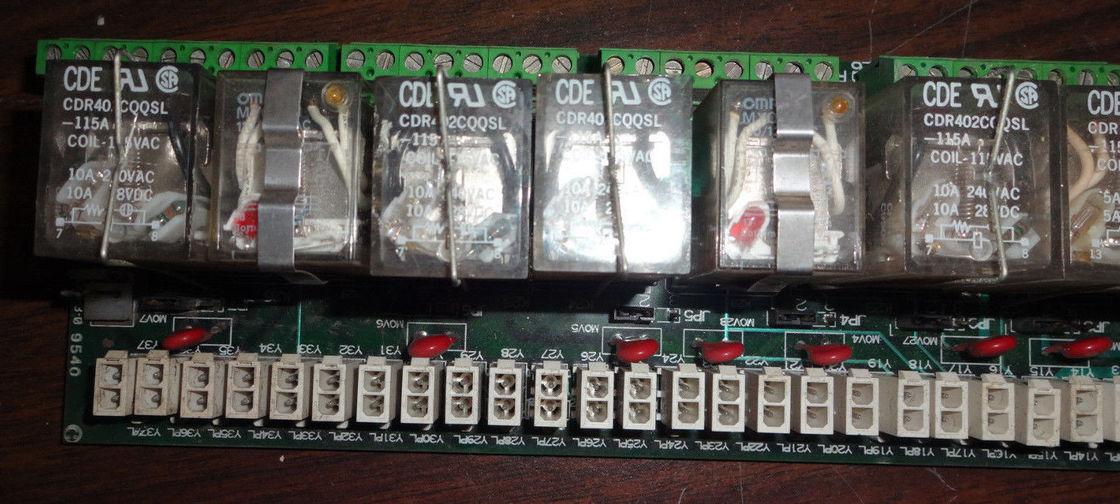

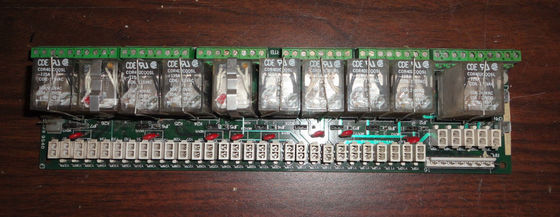

1. • Схема платы и размещение реле
     • DS200RTBAG3A — это печатная плата с хорошо организованной компоновкой для размещения ее компонентов. Десять реле стратегически расположены на плате. Семь реле DPDT (двухполюсные, двухпозиционные), расположенные от K20 до K26, являются важной частью конструкции платы. Каждое из этих реле DPDT имеет два контакта типа C. Контакты типа C представляют собой стандартную конфигурацию, которая обеспечивает различные возможности подключения, например, переключение между различными источниками питания или управление несколькими цепями с помощью одного реле. Три реле 4PDT (четырехполюсные двухпозиционные), расположенные от K27 до K29, предлагают больше полюсов для подключения, обеспечивая дополнительную гибкость при маршрутизации сигналов.
   • Компоненты защиты и катушки
     • Вход-выход (I/O) каждого реле защищен металлооксидным варистором (MOV) напряжением 130 В переменного тока. MOV играют решающую роль в защите реле от скачков напряжения и переходных перенапряжений. В промышленной среде, где электрические колебания являются обычным явлением, эти MOV действуют как буфер, предотвращая повреждение чувствительных контактов реле. Кроме того, каждое реле оснащено катушкой на 110 В постоянного тока. Катушка является важной частью работы реле, поскольку она обеспечивает магнитную силу, необходимую для изменения состояния контактов. Напряжение 110 В постоянного тока является стандартным значением, обеспечивающим стабильную и надежную работу реле, позволяя им быстро реагировать на управляющие сигналы.
2. Функция – Особенности
   • Опции управления
     • Реле DS200RTBAG3A можно управлять двумя основными способами. Одним из вариантов является удаленное управление пользователем. Это обеспечивает гибкость управления реле на расстоянии, что полезно в крупномасштабных промышленных условиях или в приложениях, где прямой доступ к плате может быть затруднительным. Другой вариант — через встроенную плату управления терминалом ввода-вывода локальной сети. Это обеспечивает механизм локального управления, а также обеспечивает интеграцию с другими компонентами в сетевой среде. Возможность управления реле различными способами обеспечивает универсальность в различных архитектурах систем управления.
   • Техническое обслуживание — удобный дизайн
     • Примечательной особенностью DS200RTBAG3A является простота обслуживания. В случае выхода из строя реле любое из реле на плате можно быстро и легко снять и заменить. Это значительное преимущество, поскольку оно сводит к минимуму время простоя в промышленных процессах. Конструкция платы, вероятно, обеспечивает легкий доступ к реле, а компоненты, вероятно, имеют модульный характер, что обеспечивает простой процесс замены без необходимости обширной разборки или повторной калибровки всей платы.

Особенности:DS200RTBAG3A

• • Различные типы и номиналы реле
    • Комбинация семи реле DPDT с номиналом контактов 10 А и трех реле 4PDT с номиналом контактов 1 А обеспечивает широкий диапазон коммутационных возможностей. Реле DPDT с более высокой допустимой нагрузкой по току подходят для энергоемких приложений, таких как управление питанием мощных двигателей или нагревательных элементов высокой мощности. Например, на производственном предприятии их можно использовать для включения питания промышленных печей или тяжелых конвейерно-ленточных двигателей. Реле 4PDT, с другой стороны, отлично подходят для приложений, где необходимо одновременно управлять несколькими цепями меньшей мощности. Их можно использовать для управления работой индикаторных ламп, небольших соленоидов или других маломощных исполнительных механизмов.
  • Надежная защита и надежная работа катушки
    • Защита MOV 130 В переменного тока для входов/выходов каждого реле является важной особенностью. Он защищает реле от скачков напряжения и электрических переходных процессов, которые часто встречаются в промышленных условиях. Такая защита значительно продлевает срок службы реле и снижает риск непредвиденных сбоев. Катушка 110 В постоянного тока в каждом реле обеспечивает надежную работу. Постоянное напряжение катушки позволяет быстро и точно переключать контакты реле. Это также упрощает требования к источнику питания, поскольку это стандартное значение напряжения, что упрощает интеграцию платы в существующие электрические системы.
• Функции управления и подключения
  • Возможности дистанционного и местного управления
    • Возможность удаленного управления реле является ценной функцией. Это позволяет операторам управлять функциями платы из центральной диспетчерской или удаленно. Это особенно полезно на крупных промышленных объектах или в приложениях, где физическое расположение платы может находиться в опасной или труднодоступной зоне. Возможность также управлять реле через встроенную плату управления терминалом ввода-вывода локальной сети обеспечивает гибкость с точки зрения локального управления и интеграции с другими компонентами, подключенными к сети. Например, в системе автоматизации здания реле можно управлять удаленно для управления системами освещения и отопления, вентиляции и кондиционирования, а местное управление можно использовать для целей технического обслуживания или устранения неполадок.
  • Сеть – интегрированная эксплуатация
    • Совместимость платы со встроенной платой управления терминалами ввода-вывода локальной сети означает, что ее можно легко интегрировать в сетевую систему управления. Это обеспечивает бесперебойную связь между DS200RTBAG3A и другими компонентами, такими как программируемые логические контроллеры (ПЛК), датчики и исполнительные механизмы. Интегрированная в сеть работа обеспечивает мониторинг и управление функциями реле в режиме реального времени, повышая общую эффективность и гибкость системы.
• Техническое обслуживание — функции простоты
  • Простая замена реле
    • Существенным преимуществом является конструкция DS200RTBAG3A, позволяющая быстро и легко снимать и заменять любое реле. В критически важном промышленном процессе отказ реле может привести к значительному простою. Простота замены означает, что обслуживающий персонал может быстро заменить неисправное реле без необходимости выключать всю систему на длительный период. Эта функция также снижает сложность задач по техническому обслуживанию, поскольку для замены одного реле не требуются специальные инструменты или обширные технические знания. Модульная конструкция реле, вероятно, обеспечивает простой процесс замены по принципу «подключи и работай».

Технические параметры:DS200RTBAG3A

1. • Реле ДПДТ
     • Количество и расположение: На плате имеется семь реле DPDT (двухполюсные, двухпозиционные), расположенные от K20 до K26.
     • Конфигурация контактов: Каждое реле DPDT содержит два контакта типа C. Конфигурация контактов типа C обеспечивает гибкость при подключении цепей, позволяя использовать различные схемы переключения, например, переключение между двумя отдельными цепями или подключение одного входа к двум различным выходам.
     • Рейтинг контактов: Номинальный ток контактов этих реле DPDT составляет 10 А. Такая высокая пропускная способность по току позволяет им управлять относительно мощными нагрузками. Например, они могут удовлетворить требования к питанию двигателей, нагревателей или других мощных электрических устройств, обычно встречающихся в промышленности.
     • Напряжение катушки: Напряжение катушки реле DPDT составляет 110 В постоянного тока. Напряжение катушки является важнейшим параметром, поскольку оно определяет количество электрической энергии, необходимой для активации реле и изменения состояния его контактов. Значение 110 В постоянного тока является стандартным напряжением, которое упрощает конструкцию источника питания и интеграцию с другими электрическими компонентами.
   • Реле 4PDT
     • Количество и расположение: Три реле 4PDT (четырехполюсные двухпозиционные) расположены между K27 и K29.
     • Конфигурация контактов: Каждое реле 4PDT имеет четыре контакта типа C. Это обеспечивает больше точек подключения по сравнению с реле DPDT, что позволяет выполнять более сложные операции переключения цепей. Четыре контакта можно использовать для управления несколькими независимыми цепями или для обеспечения различных комбинаций переключения для одного входа.
     • Рейтинг контактов: Номинальный ток контактов этих реле 4PDT составляет 1А. Эта более низкая токовая нагрузка делает их пригодными для управления маломощными компонентами, такими как индикаторные лампы, небольшие соленоиды или датчики.
     • Напряжение катушки: Как и в случае с реле DPDT, напряжение катушки реле 4PDT составляет 110 В постоянного тока. Такая согласованность напряжения катушек различных типов реле на плате упрощает требования к источнику питания и обеспечивает надежную работу всех реле.
   • Спецификация защитного устройства
     • Входы/выходы всех реле защищены металлооксидными варисторами (MOV) 130 В переменного тока. MOV — это нелинейные резисторы, зависящие от напряжения, которые сильно проводят ток, когда напряжение на них превышает определенный порог. В этом случае номинал 130 В переменного тока указывает уровень напряжения, при котором варисторы начинают проводить и отводить избыточное напряжение, защищая реле от скачков напряжения и переходных перенапряжений. Эта защита необходима в промышленных условиях, где часто встречаются электрические помехи, колебания напряжения в сети и переходные напряжения.
2. Параметры управления и связи
   • Опции управления
     • Реле могут управляться пользователем удаленно. Конкретный протокол связи или интерфейс для дистанционного управления может различаться в зависимости от конфигурации и требований системы. Кроме того, реле можно управлять через встроенную плату управления терминалом ввода-вывода локальной сети. Детали управления на основе локальной сети, такие как поддерживаемые протоколы (например, Ethernet/IP, Modbus TCP/IP), скорость передачи данных и конфигурации портов связи, будут зависеть от конкретной конструкции платы и ее интеграции. с системой управления.
   • Сеть — возможности интеграции
     • Поскольку плата предназначена для работы со встроенной платой управления терминалом ввода-вывода локальной сети, она предполагает наличие определенных возможностей сетевой интеграции. Вероятно, он поддерживает стандартные протоколы связи на основе Ethernet для плавного подключения к локальной сети (LAN). Это позволяет DS200RTBAG3A взаимодействовать с другими сетевыми устройствами, такими как программируемые логические контроллеры (ПЛК), человеко-машинные интерфейсы (HMI) и другими компонентами промышленной автоматизации. Параметры сетевой интеграции могут включать поддержку TCP/IP, UDP и других родственных протоколов с возможностью обработки размеров пакетов данных и частоты передачи в соответствии с требованиями системы управления.

Приложения:DS200RTBAG3A

1. • Моторно-приводное оборудование
     • На производственных предприятиях DS200RTBAG3A используется для управления широким спектром оборудования с приводом от двигателя. Семь реле DPDT с номиналом контактов 10 А идеально подходят для управления питанием крупных промышленных двигателей. Например, на сталелитейном заводе эти реле можно использовать для запуска, остановки и реверса двигателей, приводящих в движение ролики. Реле могут обрабатывать высокие токи во время запуска и работы двигателя, обеспечивая надежное и эффективное управление оборудованием. Возможность удаленного управления реле позволяет операторам управлять двигателями из центральной диспетчерской, повышая безопасность и удобство эксплуатации.
     • Для небольших двигателей, используемых в конвейерных лентах, упаковочных машинах или погрузочно-разгрузочном оборудовании, можно использовать реле 4PDT с номиналом контактов 1А. Эти реле могут управлять дополнительными функциями, такими как работа датчиков и световых индикаторов, связанных с двигателями. Например, в системе конвейер-лента реле 4PDT могут включать датчик обнаружения объекта и соответствующий индикатор, когда предмет проходит через определенную точку на ленте.
   • Процесс - Системы автоматизации
     • На химических и пищевых предприятиях DS200RTBAG3A играет решающую роль в системах автоматизации процессов. Реле можно запрограммировать на управление открытием и закрытием клапанов, работой насосов, включением нагревателей или смесителей. Комбинация различных типов реле и гибкость вариантов их управления (дистанционно и через панель управления терминалом ввода-вывода локальной сети) позволяют реализовать сложные последовательности процессов и управления. Например, в процессе химической реакции реле можно использовать для добавления различных химикатов в реактор в определенном порядке и в определенное время на основе показаний датчиков температуры, давления и уровня, подключенных к системе.
2. Энергетика – Генерация и – Распределение
   • Управление и защита генератора
     • На электростанциях DS200RTBAG3A участвует в управлении и защите генераторов. Реле DPDT можно использовать для переключения тока возбуждения генератора, что имеет решающее значение для управления выходным напряжением и реактивной мощностью. Напряжение обмотки реле 110 В постоянного тока обеспечивает быструю реакцию на управляющие сигналы, позволяя эффективно регулировать работу генератора. Защита реле 130 В переменного тока MOV защищает их от скачков напряжения во время сбоев в энергосистеме, таких как удары молнии или неисправности сети, обеспечивая надежную работу системы управления генератором.
     • Реле также можно использовать для функций защиты генератора. Например, они могут инициировать отключение генератора от электросети в случае перегрузки по току, повышенного напряжения или пониженной частоты. Возможности дистанционного управления и сетевой интеграции платы позволяют осуществлять мониторинг и управление этими функциями защиты из центрального центра управления или станции удаленного мониторинга.
   • Автоматизация подстанций
     • На электрических подстанциях DS200RTBAG3A применяется в системах автоматизации подстанций. Реле 4PDT можно использовать для управления индикацией и работой автоматических выключателей, изоляторов и других коммутационных устройств. Реле могут обрабатывать требования к управляющим сигналам этих устройств и обеспечивать обратную связь об их состоянии. Функции управления и сетевой интеграции на основе локальной сети обеспечивают бесперебойную связь с другими компонентами автоматизации подстанции, такими как интеллектуальные электронные устройства (IED), удаленные терминальные устройства (RTU) и системы диспетчерского управления и сбора данных (SCADA). Это позволяет осуществлять удаленный мониторинг и контроль работы подстанции, повышая общую надежность и эффективность системы распределения электроэнергии.
3. Автоматизация зданий и управление объектами
   • Управление системой отопления, вентиляции и кондиционирования воздуха
     • В системах отопления, вентиляции и кондиционирования воздуха (HVAC) DS200RTBAG3A может управлять работой различных компонентов. Реле DPDT можно использовать для управления электропитанием компрессоров и вентиляторов большой мощности. Например, в системе отопления, вентиляции и кондиционирования коммерческого здания эти реле могут запускать и останавливать охладитель-компрессор и вентиляторы градирни в соответствии с заданными значениями температуры и датчиками присутствия. Реле 4PDT можно использовать для управления работой более мелких компонентов, таких как заслонки и зональные клапаны, а также световых индикаторов и датчиков, связанных с системой HVAC. Функции дистанционного управления и сетевой интеграции позволяют интегрировать систему управления HVAC с системой управления зданием, обеспечивая возможности управления энергопотреблением и дистанционного управления.
     • Освещение — управление системой
     • DS200RTBAG3A также применим для управления системами освещения. Реле 4PDT можно использовать для переключения электропитания на различные цепи освещения. Например, в многоэтажном здании реле могут управлять освещением различных зон, таких как коридоры, офисы и помещения общего пользования. Реле также можно запрограммировать на реализацию графиков освещения на основе времени суток и определения присутствия людей. Опция дистанционного управления позволяет регулировать параметры освещения из центральной диспетчерской или приложения управления зданием на базе мобильных устройств, повышая энергоэффективность и комфорт пользователя.

Настройка: DS200RTBAG3A

1. Функция — специальная группа реле
   • Три реле 4PDT с номиналом контактов 1 А можно сгруппировать для управления различными маломощными компонентами, такими как датчики, индикаторные лампы и небольшие исполнительные механизмы, связанные с конкретным процессом или зоной оборудования. Например, на химико-перерабатывающем заводе эти реле можно настроить для управления работой датчиков температуры и давления и соответствующих им световых индикаторов для конкретного реакционного сосуда.
   • В промышленных приложениях пользователи могут настраивать группировку реле в зависимости от конкретных функций, которые они должны выполнять. Например, на производственном предприятии с несколькими производственными линиями семь реле DPDT с номиналом контактов 10 А на DS200RTBAG3A можно разделить на группы для управления двигателями различных сегментов производственной линии. Таким образом, каждая группа реле может быть привязана к определенному набору двигателей, что обеспечивает более эффективное и организованное управление оборудованием.
   • Контакты — Настройка проводки
     • Контакты реле типа C обеспечивают гибкость подключения. В зависимости от требований приложения пользователи могут настраивать проводные соединения для достижения различных функций переключения цепей. Например, в системе распределения электроэнергии контакты реле DPDT могут быть подключены для создания альтернативных путей подачи электроэнергии. Это позволяет обеспечить переключение резервного питания или возможность изолировать конкретную нагрузку от основного источника питания в случае неисправности.
     • Контакты реле 4PDT могут быть подключены для обеспечения нескольких путей управления сигналами для различных компонентов. В системе автоматизации здания контакты могут быть подключены для управления как электропитанием, так и сигналами индикации состояния цепей освещения и компонентов HVAC, таких как заслонки и зональные клапаны.
2. Управление — настройка режима
   • Дистанционное управление — настройка управления
     • Функцию дистанционного управления DS200RTBAG3A можно настроить в соответствии с конкретными потребностями пользователя и системы. Протокол связи, используемый для дистанционного управления, можно настроить. Например, если система интегрирована в крупномасштабную сеть промышленной автоматизации, которая в основном использует определенный протокол, такой как Modbus TCP/IP, настройки удаленного управления платой можно настроить для связи с использованием этого протокола.
     • Пользователь также может настроить удаленное управление правами доступа и настройками безопасности. В критически важных инфраструктурных приложениях, таких как электростанции, могут быть определены различные уровни доступа. Например, только авторизованный персонал может иметь право на дистанционное управление реле, участвующими в функциях защиты генератора, а для защиты процесса дистанционного управления могут быть реализованы расширенные меры безопасности, такие как аутентификация и шифрование.
   • Настройка платы управления терминалом ввода-вывода локальной сети
     • Встроенная плата управления терминалом ввода-вывода локальной сети обеспечивает возможности локального управления и сетевой интеграции. Пользователи могут настроить функции этой платы управления в соответствии с конкретными требованиями приложения. Например, в системе автоматизации здания плату управления можно запрограммировать для взаимодействия с конкретным программным обеспечением управления зданием, что обеспечивает плавную интеграцию функций управления реле DS200RTBAG3A с другими компонентами автоматизации здания, такими как датчики присутствия и энергопотребления. - системы управления.
     • Параметры передачи данных между платой управления терминалом ввода-вывода локальной сети и другими сетевыми устройствами также можно настроить. Скорость передачи, размер пакета и частоту связи можно регулировать для оптимизации производительности системы. Например, в приложении автоматизации процессов, где критически важным является мониторинг данных датчиков в режиме реального времени, параметры передачи данных можно настроить так, чтобы обеспечить высокоскоростную и надежную связь между платой управления и датчиками.
3. Интеграция и расширение
   • Интеграция с внешними устройствами
     • DS200RTBAG3A можно настроить для интеграции с широким спектром внешних устройств. Например, к нему можно подключить дополнительные датчики и исполнительные механизмы для расширения его функциональности. В интеллектуальном производстве плата может быть интегрирована с передовыми производственными датчиками, такими как системы технического зрения, для целей контроля качества. Затем реле можно запрограммировать на реагирование на сигналы этих датчиков, например, на отбраковку продукта, если система технического зрения обнаружит дефект.
     • Для подключения DS200RTBAG3A к другим системам управления или устаревшему оборудованию можно разработать специальные интерфейсы. На распределительной подстанции плата может быть интегрирована с существующими системами диспетчерского управления и сбора данных (SCADA) через специально разработанные коммуникационные интерфейсы. Это обеспечивает беспрепятственный обмен данными и командами управления между DS200RTBAG3A и системой SCADA, улучшая общие возможности автоматизации и мониторинга подстанции.
   • Модули расширения и дополнения
     • В зависимости от сложности и требований приложения к DS200RTBAG3A можно добавить модули расширения. Например, можно добавить дополнительный модуль расширения связи для поддержки более совершенных протоколов связи или для увеличения количества коммуникационных портов. В крупномасштабной сети промышленной автоматизации это может позволить плате взаимодействовать с более широким спектром устройств и систем.
     • Модули формирования сигнала также могут быть добавлены в качестве расширения. В среде с зашумленными электрическими сигналами, например, на предприятии с большим количеством мощного оборудования, к плате можно подключить модуль формирования сигнала для фильтрации и усиления входных сигналов, поступающих на реле. Это обеспечивает более точные и надежные операции релейного управления, особенно для приложений с низким энергопотреблением или чувствительными сигналами.
