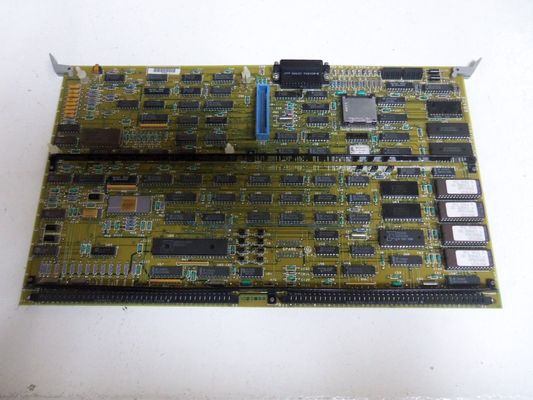

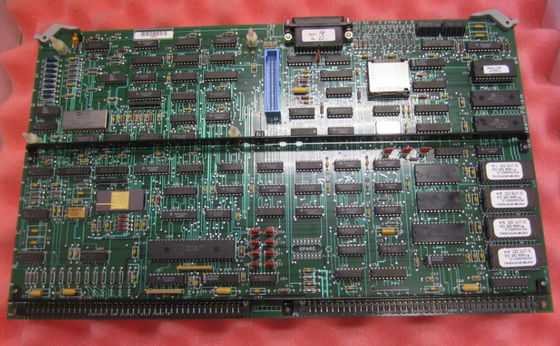

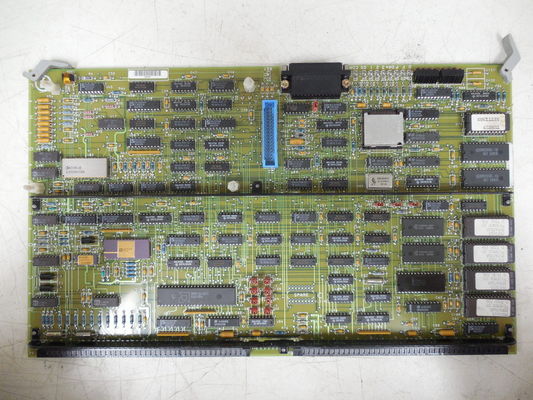

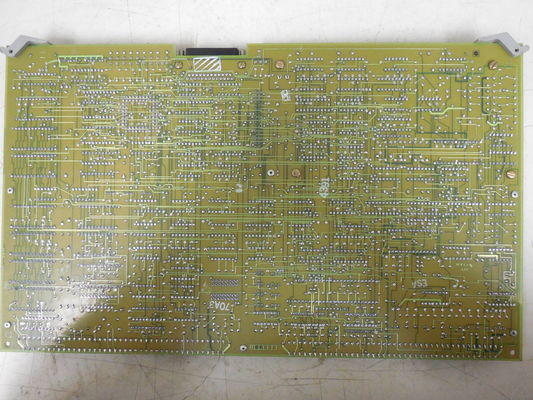

General Electric DS3800HFPG вспомогательная интерфейсная панель для промышленной

Описание продукта:DS3800HFPG

• Разъемы и точки доступа: DS3800HFPG оснащен несколькими примечательными разъемами, которые необходимы для его интеграции в промышленные системы. Одним из ключевых разъемов является 34-контактный разъем, который удобно доступен с лицевой стороны платы. Этот разъем служит основным интерфейсом для установления электрических соединений с другими компонентами системы, обеспечивая передачу энергии, сигналов и данных. Кроме того, на плате имеется 40-контактный разъем, который, вероятно, имеет определенные назначения контактов, предназначенные для различных функций, таких как взаимодействие с дополнительными периферийными устройствами или другими модулями управления. На плате также стратегически расположены контрольные точки, которые полезны для технических специалистов во время процессов тестирования и отладки. Эти контрольные точки обеспечивают доступ к различным электрическим сигналам внутри платы, позволяя инженерам измерять напряжения, проверять целостность сигнала и диагностировать потенциальные проблемы.
• Механические компоненты: Плата включает в себя специальные механические элементы, обеспечивающие правильную установку и функциональность. Он имеет удерживающие планки, которые предназначены для надежной фиксации платы внутри корпуса накопителя. Это помогает предотвратить любое движение или несоосность, которые потенциально могут повлиять на электрические соединения или общую производительность платы. Еще одним важным компонентом является устройство транзистор-транзисторной логики (TTL). Это устройство TTL действует как логический интерфейс между различными интегральными схемами на плате. Он играет решающую роль в обеспечении того, чтобы сигналы, которыми обмениваются различные компоненты, имели правильный формат и уровни напряжения, обеспечивая бесперебойную связь и правильную работу внутренних схем.

Внутренние компоненты и их функции

• Модули микропроцессора и EPROM: В основе функциональности DS3800HFPG лежит микропроцессор. Этот микропроцессор представляет собой сложный компонент, служащий «мозгом» платы и отвечающий за выполнение широкого спектра задач. Он интерпретирует и обрабатывает входящие сигналы от внешних датчиков и других подключенных устройств, принимает решения на основе заранее определенных алгоритмов и генерирует соответствующие выходные сигналы для управления исполнительными механизмами или другими компонентами промышленной системы. Микропроцессор использует инструкции, которые хранятся в нескольких модулях стираемой программируемой постоянной памяти (EPROM). Эти EPROM содержат встроенное ПО и программный код, определяющий работу платы. Прошивка обычно предоставляется на заводе и включает в себя набор предварительно запрограммированных инструкций, которые позволяют плате выполнять общие функции и операции. Однако возможность перепрограммирования EPROM также позволяет настраивать и адаптироваться к конкретным требованиям приложения, поскольку инженеры могут модифицировать или обновлять код для реализации уникальных стратегий управления или внесения изменений в производственный процесс.

Принципы работы и поток сигналов

• Прием и обработка сигналов: Плата предназначена для обработки широкого спектра входных сигналов. Аналоговые сигналы от датчиков, измеряющих такие параметры, как температура, давление или скорость, принимаются через выделенные аналоговые входные каналы. Эти сигналы затем преобразуются в цифровые значения с помощью встроенной схемы аналого-цифрового преобразования (АЦП). Цифровые сигналы от таких устройств, как переключатели, энкодеры или другие цифровые датчики, принимаются через цифровые входные каналы. Когда эти сигналы переводятся в цифровую форму, микропроцессор анализирует их на основе запрограммированной логики управления. Это включает в себя сравнение полученных значений с заранее заданными пороговыми значениями, выполнение вычислений и определение соответствующих действий.
• Генерация и вывод управляющего сигнала: На основе анализа входных сигналов микропроцессор генерирует сигналы управления, которые отправляются через выходные каналы платы. Для компонентов, требующих аналогового управления, таких как приводы с регулируемой скоростью или приводы с аналоговыми входными интерфейсами, аналоговые выходные каналы платы выдают сигналы с определенными уровнями напряжения или тока. Эти аналоговые сигналы управления позволяют точно регулировать работу подключенных устройств, например, устанавливая скорость двигателя или положение клапана. Каналы цифрового вывода используются для отправки двоичных команд на такие устройства, как реле, электромагнитные клапаны или цифровые дисплеи. Это позволяет выполнять такие действия, как включение или выключение электрических цепей, активация определенных функций в системе или отображение информации о состоянии.

Особенности:DS3800HFPG

• Аналоговые и цифровые входы:
  • Плата оснащена значительным количеством аналоговых входных каналов, обычно способных обрабатывать несколько типов аналоговых сигналов. Они могут включать сигналы напряжения в обычных промышленных диапазонах, например 0–10 В постоянного тока или 0–5 В постоянного тока, а также сигналы тока, такие как стандартные 4–20 мА, используемые многими датчиками. Это позволяет ему взаимодействовать с широким спектром датчиков, измеряющих такие параметры, как температура, давление, скорость потока и т. д. Например, он может получать выходное напряжение от датчика температуры для контроля температуры критического компонента промышленного процесса или сигнал тока от расходомера для измерения расхода жидкости.
  • Он также имеет многочисленные цифровые входные каналы, которые могут принимать двоичные цифровые сигналы от таких устройств, как концевые выключатели, цифровые энкодеры и индикаторы состояния. Эти цифровые входы позволяют плате собирать информацию о положении, состоянии или скорости вращения механических компонентов в системе. Например, цифровой энкодер, подключенный к валу двигателя, может отправлять сигналы на DS3800HFPG через эти цифровые входные каналы, чтобы предоставлять информацию в реальном времени о скорости вращения и положении двигателя.
• Аналоговые и цифровые выходы:
  • Что касается выходов, DS3800HFPG предлагает ряд аналоговых выходных каналов. Эти каналы могут генерировать аналоговые сигналы управления с определенным диапазоном напряжения или тока, обычно в диапазоне 0–10 В постоянного тока или 0–20 мА. Это позволяет точно управлять приводами, такими как приводы с регулируемой скоростью, позиционеры клапанов или другими компонентами, которым для точной работы требуется аналоговый вход. Например, он может отправлять сигнал переменного напряжения на контроллер скорости двигателя, чтобы регулировать скорость двигателя в соответствии с требованиями промышленного процесса.
  • Также доступно несколько цифровых выходных каналов. Они используются для отправки цифровых команд на реле, электромагнитные клапаны, цифровые дисплеи или другие цифровые устройства. Каналы цифрового вывода могут включать или выключать электрические цепи, активировать определенные функции в системе или отображать информацию о состоянии. Например, цифровой выход можно использовать для управления электромагнитным клапаном, регулирующим поток жидкости в трубопроводе, или для включения светового индикатора, показывающего рабочее состояние определенного компонента.

• Высокопроизводительная обработка и контроль

• Мощный микропроцессор:
  • Плата оснащена высокопроизводительным микропроцессором, который предназначен для обработки сложных алгоритмов управления и одновременного управления несколькими входными и выходными сигналами. Архитектура и тактовая частота микропроцессора оптимизированы для приложений управления в реальном времени, что позволяет ему быстро обрабатывать поступающие данные от датчиков, выполнять необходимые вычисления на основе запрограммированной логики управления и своевременно отправлять управляющие сигналы на исполнительные механизмы. Например, в системе, где требуется быстрая регулировка скорости двигателя в зависимости от изменяющихся условий нагрузки, микропроцессор может анализировать входные сигналы соответствующих датчиков и оперативно корректировать выходные сигналы для поддержания стабильной работы.
  • Он имеет встроенные функции для эффективной обработки данных, такие как буферизация входящих данных от датчиков перед обработкой и управление потоком данных между различными компонентами платы. Это помогает согласовать скорость сбора данных со скоростью обработки и гарантирует, что никакие данные не будут потеряны или повреждены во время работы. Кроме того, он может расставлять приоритеты данных в зависимости от их важности и срочности. Например, критические показания датчиков, которые могут повлиять на безопасность или производительность контролируемой системы, такие как значения температуры или давления, приближающиеся к опасным уровням, имеют более высокий приоритет и обрабатываются немедленно.
• Программируемая логика управления:
  • DS3800HFPG позволяет осуществлять обширную настройку логики управления посредством программного программирования. Инженеры могут адаптировать алгоритмы управления в соответствии с требованиями конкретных приложений, например, корректировать скоростно-моментные характеристики двигателя для конкретного промышленного процесса, реализовывать определенную последовательность действий для приводов на автоматизированной производственной линии или оптимизировать стратегию управления системой на основе уникальные условия эксплуатации. Эта возможность программирования делает плату легко адаптируемой к различным типам приложений, будь то производство, энергетика, транспорт или другие отрасли промышленности.
  • Логику управления можно обновлять или модифицировать по мере необходимости либо путем перепрограммирования встроенных модулей EPROM (стираемое программируемое постоянное запоминающее устройство), либо с помощью других программных средств. Такая гибкость гарантирует, что плата может развиваться вместе с меняющимися потребностями промышленной системы, частью которой она является, и со временем адаптироваться к новым процессам или требованиям.

• Несколько интерфейсов связи

• Интерфейс RS232:
  • Плата оснащена интерфейсом связи RS232, который полезен для связи «точка-точка» на коротких расстояниях. Он может поддерживать стандартные скорости передачи данных, такие как 9600, 19200, 38400 бит в секунду (бит/с), и часто может достигать более высоких скоростей, например 115200 бит/с, в зависимости от конкретной реализации. Интерфейс RS232 обычно используется для подключения к локальным диагностическим инструментам, интерфейсам оператора или другим устройствам, которым требуется прямая и относительно простая связь с DS3800HFPG. Например, технические специалисты могут использовать соединение RS232 для доступа к диагностической информации платы или для настройки ее параметров с помощью специального программного инструмента на ноутбуке или портативном устройстве, расположенном поблизости.
• Интерфейс RS485:
  • Помимо RS232, DS3800HFPG также имеет интерфейс RS485. RS485 обеспечивает многоабонентскую связь на большие расстояния и может поддерживать несколько устройств, подключенных к одной шине. Он обычно используется для интеграции с другими панелями управления, датчиками или исполнительными механизмами, распределенными по всей промышленной зоне. Благодаря способности обрабатывать более высокие скорости передачи данных и поддержке нескольких узлов RS485 позволяет построить сеть устройств, которые могут взаимодействовать друг с другом и с DS3800HFPG. Это особенно ценно на крупных промышленных установках, где многим компонентам необходимо обмениваться данными и скоординировано управлять ими. Например, на заводе с несколькими приводами двигателей и датчиками, разбросанными по разным участкам, интерфейс RS485 можно использовать для создания сети связи, обеспечивающей централизованное управление и мониторинг всех этих компонентов.
• Интерфейс Ethernet:
  • Интерфейс Ethernet на плате обеспечивает возможности высокоскоростной сетевой связи. Он позволяет DS3800HFPG подключаться к локальным сетям (LAN) или сетям предприятия, обеспечивая удаленный мониторинг и управление подключенными системами. С помощью Ethernet данные в реальном времени, такие как показания датчиков, информация о состоянии управления и тревожные сообщения, могут передаваться на большие расстояния и получать к ним доступ из центральной диспетчерской или даже из удаленных мест. Эта функция имеет решающее значение для приложений, где операторам или инженерам необходимо удаленно контролировать и управлять работой оборудования, повышая эффективность и обеспечивая упреждающее обслуживание. Например, на электростанции с несколькими турбинами и связанным с ними оборудованием интерфейс Ethernet можно использовать для удаленного мониторинга производительности каждой турбины и отправки команд управления с центральной станции управления для корректировки их работы по мере необходимости.

• Надежная и гибкая конструкция

• Модульная соединительная система:
  • В DS3800HFPG используется модульная система разъемов для взаимодействия с приводом или другими компонентами промышленной системы. Модульная конструкция позволяет легко устанавливать, снимать и заменять плату, упрощая процессы обслуживания и обновления. Например, если плату необходимо заменить из-за неисправности или обновить ее до более новой версии с расширенными функциями, модульные разъемы позволяют быстро и просто отсоединить и снова подключить без необходимости масштабной перемонтажа или реконфигурации системы.
  • Модульные разъемы также обеспечивают гибкость с точки зрения расширения и настройки системы. В систему можно добавлять новые модули или компоненты, просто подключив их через соответствующие разъемы, что позволяет пользователям адаптировать систему к меняющимся требованиям или со временем интегрировать дополнительные функции.
• Совместимость с экосистемой GE:
  • Плата спроектирована так, чтобы быть совместимой с другими продуктами и системами GE, что является значительным преимуществом в промышленных условиях, где часто требуется унифицированное и интегрированное решение управления. Он может бесперебойно работать с приводами, двигателями, датчиками и другими компонентами управления GE, что позволяет создавать комплексные и связные системы промышленного управления. Например, его можно использовать в сочетании с двигателями GE, чтобы обеспечить точный контроль их скорости и крутящего момента, а также интегрировать с датчиками GE для сбора точных данных о рабочей среде и состоянии системы. Такая совместимость упрощает проектирование, установку и обслуживание системы, поскольку все компоненты разработаны для эффективной совместной работы.

• Экологическая адаптивность

• Широкий температурный диапазон:
  • DS3800HFPG спроектирован для надежной работы в широком диапазоне температур, обычно от -20°C до +60°C. Такая широкая температурная устойчивость позволяет ему работать в различных промышленных средах: от холодных наружных помещений, таких как ветряные электростанции или электроподстанции в более холодном климате, до жарких и влажных производственных помещений или перерабатывающих заводов. Компоненты и материалы, используемые в его конструкции, тщательно отбираются, чтобы сохранить свои электрические и механические свойства в этом температурном диапазоне, обеспечивая стабильную производительность без значительного ухудшения из-за изменений температуры.
• Устойчивость к факторам окружающей среды:
  • Он разработан, чтобы противостоять другим факторам окружающей среды, обычно встречающимся в промышленных условиях. Корпус платы и внутренние компоненты защищены от пыли, влаги и электромагнитных помех. Например, он имеет надлежащую герметизацию и экранирование для предотвращения попадания пыли, которая может вызвать короткое замыкание или повлиять на работу электрических компонентов. Он также включает меры по минимизации воздействия электромагнитных полей от близлежащего оборудования, обеспечивая стабильную обработку сигналов и связь. Кроме того, он может выдерживать вибрации и механические удары, которые могут возникнуть в промышленных условиях, что делает его пригодным для применений, где оборудование может подвергаться перемещению или грубому обращению.

• Возможности диагностики и мониторинга

• Бортовое тестирование и диагностика:
  • Плата оснащена встроенными контрольными точками и диагностическими функциями, которые облегчают поиск и устранение неисправностей и техническое обслуживание. Тестовые точки предоставляют техническим специалистам прямой доступ к ключевым электрическим сигналам внутри платы, что позволяет им измерять напряжения, проверять целостность сигнала и выявлять потенциальные проблемы. Кроме того, плата может иметь диагностическое программное обеспечение или процедуры встроенного ПО, которые могут обнаруживать и сообщать об ошибках, таких как сбои связи, неисправности датчиков или проблемы внутренних компонентов. Эта встроенная диагностическая возможность помогает быстро выявлять проблемы и сокращать время простоя промышленных систем.
• Мониторинг состояния и отчетность:
  • DS3800HFPG может непрерывно отслеживать состояние подключенных устройств и контролируемого им производственного процесса. Он может собирать данные о таких параметрах, как скорость двигателя, положение привода, показания датчиков и т. д., и передавать эту информацию в системы управления более высокого уровня или интерфейсы оператора. Это позволяет операторам и инженерам отслеживать работу системы, выявлять любые ненормальные условия и своевременно принимать соответствующие меры. Например, если скорость двигателя начинает отклоняться от заданного значения или показания датчика указывают на потенциальную проблему, плата может генерировать сигнал тревоги или предупреждающее сообщение, которое передается соответствующему персоналу для дальнейшего расследования и корректирующих действий.

Технические параметры: DS3800HFPG

Электрические характеристики

• Источник питания: Плата обычно работает в определенном диапазоне напряжений, который часто находится в диапазоне [X] вольт постоянного тока с допуском ±[X] вольт для обеспечения стабильной работы в нормальных условиях промышленного электропитания.
• Текущее потребление: Нормальный рабочий ток составляет примерно [X] ампер, а максимальный ток в пиковом режиме не превышает [X] ампер, что помогает определить мощность источника питания и требования к защите.

Процессор и память

• Микропроцессор: Он оснащен микропроцессором [конкретной модели] с тактовой частотой [X] МГц, обеспечивающим быструю обработку данных и выполнение инструкций для удовлетворения требований управления системой привода в реальном времени.
• Память: Он содержит несколько стираемых программируемых модулей только для чтения (EPROM) с общей емкостью [X] килобайт, используемых для хранения встроенного ПО и программного кода.

Разъемы

• 34-контактный разъем: расположен на передней части платы и используется для подключения к другим устройствам или подсистемам в системе привода, при этом каждый контакт имеет определенное определение функции, например, передачу сигналов управления, сигналов датчиков и питания.
• 40-контактный разъем: Расположен на поверхности платы и обеспечивает дополнительные интерфейсы подключения для расширения функциональности платы или подключения к внешнему оборудованию мониторинга и диагностики.

Приложения:DS3800HFPG

• • На автомобильных заводах DS3800HFPG используется для точного управления двигателями, которые приводят в движение конвейерные ленты, роботизированные руки и другие механические компоненты. Для конвейерных лент он регулирует скорость и движение в зависимости от производственной последовательности и наличия автомобильных деталей, обнаруженных датчиками. В роботизированных руках он управляет двигателями в суставах, обеспечивая точное позиционирование и движение при таких задачах, как сварка, покраска и сборка. Это обеспечивает плавность и эффективность производственного процесса с высокой повторяемостью и качеством.
  • В производстве электроники он может управлять двигателями подъемно-транспортных машин, которые обрабатывают крошечные компоненты. Получая сигналы от систем технического зрения и датчиков положения, плата точно контролирует движение роботизированных головок, чтобы точно разместить компоненты на печатных платах, поддерживая высокую производительность и сводя к минимуму ошибки.
• Станки:
  • Во фрезерных, токарных и шлифовальных станках DS3800HFPG управляет двигателями шпинделя и приводами подачи. Он принимает данные от датчиков, которые измеряют силы резания, износ инструмента и размеры заготовки. На основе этих данных он регулирует скорость вращения шпинделя и скорость подачи режущего инструмента для оптимизации процесса обработки. Например, он может замедлить скорость шпинделя, если будут обнаружены чрезмерные силы резания, чтобы предотвратить поломку инструмента и обеспечить точность обрабатываемых деталей.
  • В станках с ЧПУ (числовое программное управление) он служит ключевым компонентом для выполнения запрограммированных инструкций. Он преобразует цифровые команды от контроллера ЧПУ в точные сигналы управления двигателем для осей станка, что позволяет производить сложные и высокоточные детали с жесткими допусками.

Автоматизация зданий и системы отопления, вентиляции и кондиционирования

• В крупных коммерческих зданиях DS3800HFPG используется для управления двигателями вентиляторов, насосов и компрессоров в системе HVAC. Он получает входные данные от датчиков температуры, влажности и присутствия, расположенных по всему зданию. На основе этой информации он регулирует скорость и работу компонентов системы отопления, вентиляции и кондиционирования для поддержания комфортной среды в помещении, а также оптимизирует потребление энергии. Например, если какая-то зона здания пуста, плата может снизить скорость вентиляторов или отключить компрессор в этой зоне для экономии энергии. Когда температура или влажность в зоне превышает установленные уровни комфорта, это может увеличить работу соответствующих компонентов HVAC, чтобы вернуть условия в желаемый диапазон.
• На промышленных объектах, где требуется точный контроль окружающей среды, например в чистых помещениях или лабораториях, DS3800HFPG управляет системами HVAC с еще большей точностью. Он может управлять скоростью воздушного потока, градиентом температуры и уровнем влажности для удовлетворения строгих требований этих специализированных сред. Например, в чистом помещении производства полупроводников оно обеспечивает поддержание температуры и влажности в чрезвычайно узких пределах, чтобы предотвратить любое вмешательство в производственный процесс.

Нефтяная и газовая промышленность

• На наземных и морских буровых установках DS3800HFPG управляет двигателями, приводящими в движение буровые долота, буровые насосы и другое оборудование. Он получает данные от датчиков, которые измеряют крутящий момент бурового долота, скорость потока бурового раствора и давление в буровой системе. На основе этих данных он регулирует скорость и мощность двигателя для поддержания оптимальных условий бурения. Например, если буровое долото сталкивается с твердой породой и крутящий момент увеличивается, плата может увеличить мощность двигателя бура, чтобы обеспечить стабильный ход бурения. Он также отслеживает любые ненормальные условия, такие как чрезмерная вибрация или резкие изменения давления, и принимает соответствующие меры, такие как снижение мощности двигателя или отключение оборудования, чтобы предотвратить повреждение и обеспечить безопасность операции бурения.
• При добыче нефти и газа он управляет двигателями, приводящими в движение компрессоры, используемые для доставки углеводородов на поверхность. Плата обрабатывает сигналы датчиков давления на устье скважины и датчиков расхода на технологических линиях для регулировки работы компрессора. Это гарантирует эффективную добычу и транспортировку нефти и газа, а также может реагировать на изменения пластовых условий или производственных требований путем изменения скорости и выходной мощности компрессора.

• В трубопроводных системах транспортировки нефти и газа DS3800HFPG управляет двигателями, приводящими в движение компрессорные станции вдоль трубопровода. Он получает данные от датчиков давления и датчиков расхода в трубопроводе для поддержания необходимого давления и расхода. Регулируя скорость двигателей и мощность компрессоров, он обеспечивает плавную транспортировку углеводородов на большие расстояния. Он также контролирует состояние двигателей и всей системы трубопроводов, обнаруживая такие проблемы, как утечки или перепады давления, и предпринимая корректирующие действия, такие как отключение участков трубопровода или корректировка работы компрессора для устранения проблем.
• В хранилищах, таких как нефтяные резервуары и пещеры для хранения газа, он управляет двигателями, приводящими в действие насосы для наполнения и опорожнения резервуаров, а также системами вентиляции для поддержания безопасного качества воздуха. Плата обрабатывает сигналы от датчиков уровня в резервуарах и датчиков качества воздуха в хранилищах для скоординированной работы этих двигателей, обеспечивая безопасные и эффективные операции хранения.

• На нефтеперерабатывающих заводах DS3800HFPG управляет двигателями, приводящими в движение насосы, компрессоры и другое оборудование на различных технологических установках. Он принимает данные от датчиков, которые измеряют скорость потока жидкости, температуру и давление в процессах нефтепереработки. На основе этой информации он корректирует работу двигателей для оптимизации процесса переработки. Например, в ректификационной колонне он управляет обратным насосом, чтобы поддерживать правильное соотношение орошения для эффективного разделения нефтепродуктов. Он также контролирует двигатели на наличие признаков износа или неисправности, чтобы обеспечить непрерывную и эффективную работу нефтеперерабатывающего завода.
• На нефтехимических заводах, где происходят сложные химические реакции при производстве пластмасс, удобрений и других продуктов, DS3800HFPG управляет двигателями, приводящими в движение реакторы, смесители и другое критически важное оборудование. Он обрабатывает сигналы от датчиков, которые измеряют параметры реакции, такие как температура, давление и скорость перемешивания, для регулировки работы двигателя и поддержания надлежащих рабочих условий для химических реакций. Это помогает стабильно производить высококачественную нефтехимическую продукцию, одновременно защищая оборудование от потенциального повреждения из-за нештатных условий.

Транспорт

• В электропоездах и метро DS3800HFPG играет жизненно важную роль в системе контроля тяги. Он управляет двигателями, которые приводят в движение колеса поезда, получая сигналы от датчиков скорости, команды дроссельной заслонки с консоли машиниста и другие параметры системы. На основе этой информации он регулирует мощность, подаваемую на двигатели, для достижения желаемой скорости и ускорения. Во время торможения он может управлять процессом рекуперативного торможения, преобразовывая кинетическую энергию поезда обратно в электрическую энергию и подавая ее обратно в электросеть или сохраняя в бортовых системах хранения энергии.
• Он также используется для управления вспомогательными системами в поезде, такими как кондиционеры, вентиляторы, механизмы открытия и закрытия дверей. Плата обрабатывает сигналы от датчиков температуры, датчиков давления и датчиков положения дверей, чтобы обеспечить правильную работу этих систем и поддерживать комфортную и безопасную среду для пассажиров.

• В электромобилях, автобусах и других электромобилях DS3800HFPG управляет электродвигателями, приводящими в движение колеса. Он взаимодействует с педалью акселератора, педалью тормоза и другими датчиками автомобиля, чтобы определить намерения водителя и соответствующим образом отрегулировать мощность двигателя. Он также управляет системой управления аккумуляторной батареей, чтобы обеспечить эффективное использование запасов энергии автомобиля, и может управлять другими компонентами, такими как система рулевого управления с усилителем, а также системы отопления и охлаждения, чтобы оптимизировать общую производительность и комфорт автомобиля.

Энергетика и производство электроэнергии

• В ветряных турбинах DS3800HFPG имеет решающее значение для управления шагом лопастей. Он получает входные данные от датчиков скорости ветра, датчиков направления ветра и других датчиков окружающей среды, расположенных на гондоле турбины. На основе этой информации он регулирует угол наклона лопастей для оптимизации захвата мощности. Когда скорость ветра низкая, он может изменить шаг, чтобы увеличить аэродинамическую эффективность и скорость вращения турбины. Когда скорость ветра слишком высока, он может регулировать шаг, чтобы уменьшить нагрузку на лопасти и защитить турбину от повреждений.
• Он также управляет механизмом отклонения ветряной турбины, чтобы турбина всегда была направлена ​​прямо против ветра. Обрабатывая сигналы от датчиков направления ветра, он посылает команды двигателю отклонения от курса вращать гондолу, максимизируя эффективность преобразования энергии ветряной турбины.

• На фотоэлектрических (PV) солнечных электростанциях DS3800HFPG управляет инверторами, которые преобразуют постоянный ток (DC), генерируемый солнечными панелями, в переменный ток (AC) для подключения к сети. Он контролирует выходное напряжение и ток солнечных панелей и регулирует работу инвертора для поддержания стабильного и эффективного преобразования энергии. Например, он может оптимизировать частоту переключения силовой электроники инвертора на основе выходной мощности в реальном времени и условий сети.
• На солнечных теплоэлектростанциях, где паровые турбины приводятся в движение за счет тепла, полученного от солнечной энергии, DS3800HFPG управляет работой турбины. Он принимает данные от датчиков температуры в теплообменниках и паропроводах и регулирует расход пара и скорость турбины в соответствии с потребляемой мощностью и обеспечивает стабильное производство электроэнергии.

Настройка: DS3800HFPG

• • Адаптация алгоритма управления: В зависимости от уникальных требований приложения встроенное ПО можно настроить для реализации специализированных алгоритмов управления. Например, в высокоточном производственном процессе, где скорость и положение двигателя необходимо контролировать с предельной точностью, можно разработать специальные алгоритмы для учета таких факторов, как изменения нагрузки, механический люфт и требования к динамическому отклику. В приложениях с ветряными турбинами прошивку можно модифицировать, чтобы включить усовершенствованные алгоритмы управления шагом, которые учитывают не только скорость и направление ветра, но также параметры состояния турбины и требования к интеграции в сеть для оптимизации выработки электроэнергии и обеспечения долговечности турбины.
  • Обнаружение и обработка ошибок: Прошивку можно запрограммировать на обнаружение и реагирование на определенные неисправности в индивидуальном порядке. В промышленной установке, где определенные датчики более склонны к сбоям или где определенные режимы отказа имеют разные уровни критичности, можно добавить специальную логику. Например, на химическом заводе, где двигатель, управляемый DS3800HFPG, приводит в действие важный насос, встроенное ПО можно настроить для определения приоритетности обнаружения проблем с датчиками, связанными с температурой и давлением в рабочей среде насоса. В случае неисправности он может инициировать определенные действия, такие как отключение двигателя в контролируемой последовательности, чтобы предотвратить утечку химикатов или повреждение оборудования.
  • Интеграция протоколов связи: Для полной интеграции с существующими системами, использующими различные протоколы связи, прошивку DS3800HFPG можно обновить для поддержки дополнительных или специализированных протоколов. Если на промышленном объекте имеется устаревшее оборудование, использующее более старый последовательный протокол, встроенное ПО можно настроить для обеспечения связи с такими устройствами. На современном предприятии с поддержкой Индустрии 4.0, стремящемся к комплексному обмену данными и удаленному мониторингу, прошивка может быть улучшена для работы с протоколами IoT (Интернета вещей), такими как MQTT или CoAP, что позволяет плате отправлять данные в реальном времени на облачные платформы и получать команды от удаленных операторов или автоматизированных систем аналитики.
  • Настройка обработки данных и аналитики: Прошивка может быть оптимизирована для выполнения пользовательских задач обработки данных и анализа, соответствующих приложению. На солнечной электростанции его можно настроить для анализа тенденций выходной мощности в зависимости от сезона и погодных условий, используя исторические данные для прогнозирования потребностей в обслуживании и оптимизации производительности инверторов, управляемых платой. При добыче нефти и газа специальная прошивка может рассчитывать ключевые показатели производительности на основе входных сигналов нескольких датчиков, например, эффективность компрессоров, приводимых в действие DS3800HFPG, в различных пластовых условиях, предоставляя ценную информацию для улучшения процессов и управления ресурсами.
• Пользовательский интерфейс и настройка отображения данных:
  • Создание пользовательской информационной панели: Операторам часто требуется конкретная информация, представленная в определенном формате в зависимости от их обязанностей и характера производственного процесса. Пользовательское программирование можно использовать для создания персонализированных информационных панелей в человеко-машинном интерфейсе (HMI) DS3800HFPG. В приложении контроля тяги на железной дороге приборная панель может отображать в реальном времени скорость поезда, энергопотребление двигателя и подробную информацию о состоянии тормозной системы, организованную таким образом, чтобы оператор мог быстро оценить производительность и безопасность поезда. На водоочистной станции информационная панель может фокусироваться на таких параметрах, как скорость потока воды на разных стадиях процесса очистки, уровни дозирования химикатов и состояние работоспособности насосов и смесителей, что позволяет операторам принимать обоснованные решения относительно корректировки процесса.
  • Настройка регистрации данных и отчетности: устройство можно настроить для регистрации определенных данных, которые имеют решающее значение для обслуживания приложения и анализа производительности. В контексте электромобиля функцию регистрации данных можно настроить для записи таких деталей, как температура двигателя в различных режимах вождения, изменения уровня заряда аккумулятора и распределение мощности между различными системами автомобиля. Затем на основе этих зарегистрированных данных можно создавать специальные отчеты, предоставляя техникам и инженерам транспортных средств ценную информацию для диагностики проблем, планирования профилактического обслуживания и оптимизации общих характеристик автомобиля. В системе автоматизации здания отчеты могут быть адаптированы так, чтобы показывать взаимосвязь между потреблением энергии и характером занятости в различных зонах здания, помогая менеджерам объектов принимать обоснованные решения о работе системы HVAC и стратегиях управления энергопотреблением.

Настройка оборудования

• Настройка конфигурации ввода/вывода (I/O):
  • Адаптация аналогового входа: В зависимости от типов датчиков, используемых в конкретном приложении, аналоговые входные каналы DS3800HFPG можно настроить. Если в специализированном промышленном процессе используются датчики с уникальным диапазоном напряжения или тока для измерения определенных физических параметров, можно добавить дополнительные схемы формирования сигнала. Например, в эксперименте исследовательской лаборатории, включающем сверхточные измерения температуры, когда изготовленный по индивидуальному заказу датчик выдает на выходе диапазон напряжения, отличный от стандартного диапазона аналогового входного сигнала платы, для обеспечения точности можно интегрировать специальные резисторы, усилители или делители напряжения. получение сигнала.
  • Настройка цифрового ввода/вывода: Каналы цифрового ввода и вывода можно изменить в соответствии с подключениями конкретных устройств. В приложениях, где используются специальные цифровые датчики или исполнительные механизмы с нестандартными уровнями напряжения или логическими требованиями, могут быть встроены дополнительные устройства сдвига уровня или буферные схемы. Например, в критически важной для безопасности установке на атомной электростанции, где определенные цифровые компоненты имеют особые электрические характеристики по соображениям безопасности и надежности, цифровые каналы ввода-вывода DS3800HFPG можно настроить для обеспечения правильной связи с этими компонентами.
  • Настройка входной мощности: В промышленных условиях с нестандартными конфигурациями электропитания входную мощность DS3800HFPG можно адаптировать. Если на предприятии имеется источник питания с номинальным напряжением или током, который отличается от типичных опций, поддерживаемых платой (например, уникальное напряжение постоянного тока или напряжение переменного тока с определенной частотой и фазовыми характеристиками), модули формирования мощности, такие как преобразователи постоянного тока в постоянный или Можно добавить регуляторы напряжения, чтобы обеспечить стабильное и необходимое питание платы. На морской нефтяной платформе со сложной системой производства и распределения электроэнергии, подверженной значительным колебаниям напряжения, можно реализовать специальные решения по вводу мощности, чтобы защитить DS3800HFPG от скачков напряжения и обеспечить его надежную работу.
• Дополнительные модули и расширения:
  • Модули расширенного мониторинга: Чтобы улучшить возможности диагностики и мониторинга, в установку DS3800HFPG можно добавить дополнительные сенсорные модули. На электростанции, где двигатель, управляемый платой, имеет решающее значение для всей работы, можно интегрировать дополнительные датчики вибрации с более высокой точностью или датчики для обнаружения ранних признаков износа компонентов (например, датчики износа). Эти дополнительные данные датчиков затем могут быть обработаны платой и использованы для более полного мониторинга состояния и раннего предупреждения о потенциальных сбоях. На предприятии пищевой промышленности, где гигиена имеет первостепенное значение и где DS3800HFPG управляет двигателями смесительного и насосного оборудования, можно добавить датчики газового анализа для контроля качества воздуха вокруг оборудования и обнаружения любых потенциальных загрязнений, которые могут повлиять на качество продукции.
  • Модули расширения связи: Если промышленная система имеет устаревшую или специализированную коммуникационную инфраструктуру, с которой необходимо взаимодействовать DS3800HFPG, можно добавить специальные модули расширения связи. Это может включать в себя интеграцию модулей для поддержки старых протоколов последовательной связи, которые все еще используются на некоторых объектах, или добавление возможностей беспроводной связи для удаленного мониторинга в труднодоступных местах предприятия или для интеграции с мобильными бригадами технического обслуживания. На большой ветряной электростанции, расположенной на большой территории, к DS3800HFPG можно добавить модули беспроводной связи, чтобы позволить операторам удаленно контролировать состояние различных турбин и связываться с панелью управления из центральной диспетчерской или во время проверок на месте.

Настройка на основе экологических требований

• Настройка корпуса и защиты:
  • Адаптация к суровой окружающей среде: В промышленных условиях с особенно суровыми условиями, например, с высоким уровнем пыли, влажности, экстремальными температурами или химическим воздействием, физический корпус DS3800HFPG можно настроить по индивидуальному заказу. Для усиления защиты от коррозии, проникновения пыли и влаги могут быть добавлены специальные покрытия, прокладки и уплотнения. Например, на солнечной электростанции в пустыне, где часто бывают пыльные бури, корпус может быть спроектирован с улучшенными пылезащитными функциями и воздушными фильтрами, чтобы поддерживать чистоту внутренних компонентов платы. На химическом заводе, где существует риск химических брызг и паров, корпус может быть изготовлен из материалов, устойчивых к химической коррозии, и герметизирован, чтобы предотвратить попадание вредных веществ на внутренние компоненты платы управления.
  • Настройка терморегулирования: В зависимости от температурных условий окружающей среды в промышленных условиях могут быть встроены индивидуальные решения по управлению температурным режимом. На объекте, расположенном в жарком климате, где плата управления может подвергаться воздействию высоких температур в течение длительного времени, в корпус можно встроить дополнительные радиаторы, охлаждающие вентиляторы или даже системы жидкостного охлаждения (если применимо), чтобы поддерживать устройство в пределах допустимых значений. оптимальный диапазон рабочих температур. На электростанциях с холодным климатом можно добавить нагревательные элементы или изоляцию, чтобы обеспечить запуск и надежную работу DS3800HFPG даже при отрицательных температурах.

Адаптация к конкретным отраслевым стандартам и правилам

• Настройка соответствия:
  • Требования к атомной электростанции: На атомных электростанциях, где действуют чрезвычайно строгие стандарты безопасности и нормативные требования, DS3800HFPG можно настроить в соответствии с этими конкретными требованиями. Это может включать использование радиационно-стойких материалов и компонентов, прохождение специальных испытаний и процессов сертификации для обеспечения надежности в ядерных условиях, а также внедрение избыточных или отказоустойчивых функций для соответствия высоким требованиям безопасности отрасли. Например, на военном корабле с ядерной установкой плата управления должна соответствовать строгим стандартам безопасности и производительности, чтобы гарантировать безопасную работу корабельных систем, которые используют DS3800HFPG для управления двигателем.
  • Аэрокосмические и авиационные стандарты: В аэрокосмической отрасли существуют особые правила, касающиеся устойчивости к вибрации, электромагнитной совместимости (ЭМС) и надежности из-за критического характера эксплуатации самолетов. DS3800HFPG можно настроить в соответствии с этими требованиями. Например, его может потребоваться модифицировать, чтобы он имел улучшенные функции виброизоляции и лучшую защиту от электромагнитных помех, чтобы обеспечить надежную работу во время полета. В процессе производства авиационных двигателей плата управления должна соответствовать строгим авиационным стандартам качества и производительности, чтобы гарантировать безопасность и эффективность двигателей и связанных с ними систем, взаимодействующих с DS3800HFPG.

Поддержка и услуги:DS3800HFPG

Наша служба технической поддержки готова помочь вам с любыми вопросами или проблемами, которые могут возникнуть у вас с нашим другим продуктом. Мы предлагаем ряд услуг, включая:

• Поддержка по телефону в рабочее время
• Поддержка по электронной почте со временем ответа 24 часа или меньше.
• Онлайн-документация и часто задаваемые вопросы
• Поддержка удаленного рабочего стола для более сложных проблем

Мы также предлагаем услуги по обучению и консультированию, которые помогут вам максимально эффективно использовать другие продукты. Свяжитесь с нами, чтобы узнать больше.
