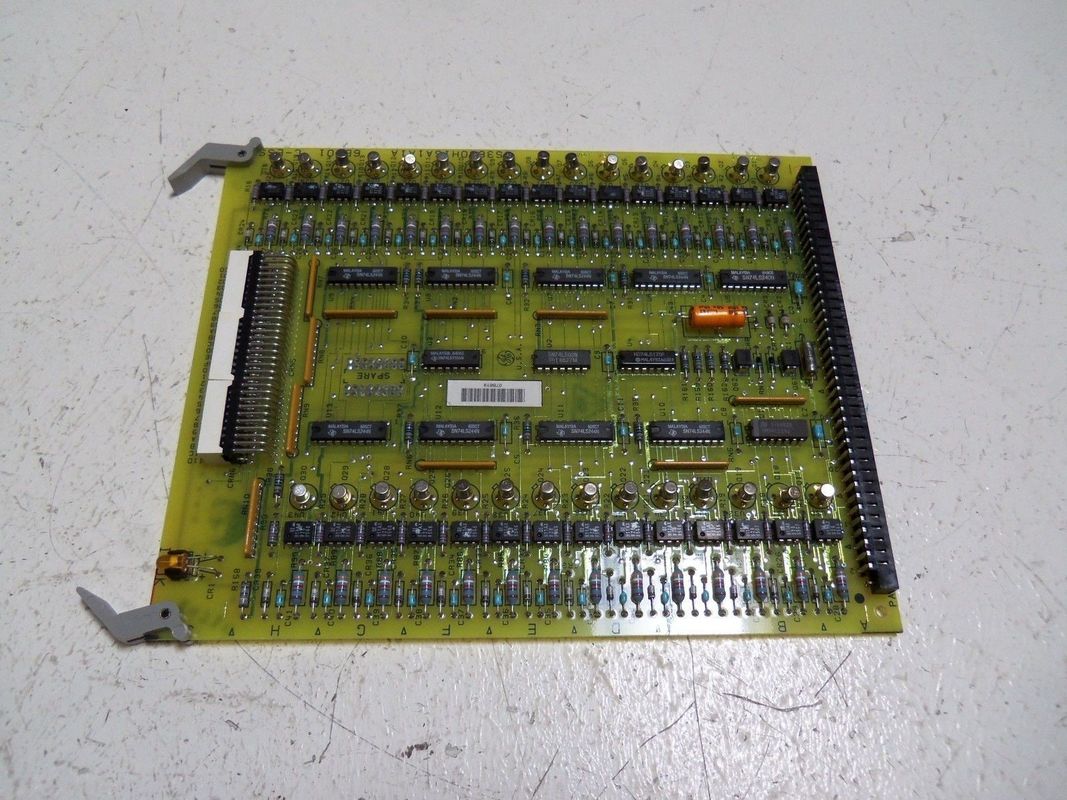

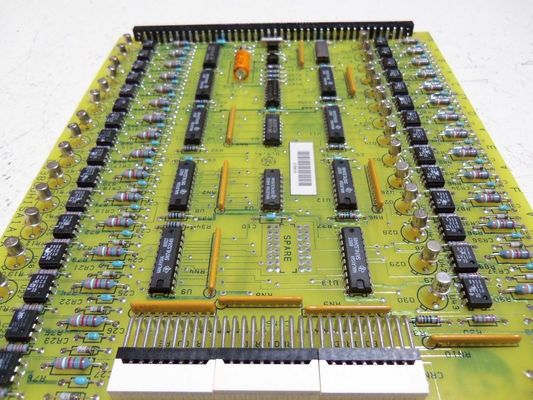

General Electric DS3800HISA вспомогательная интерфейсная панель для промышленных приложений

Описание продукта:DS3800HISA

• Расположение и монтаж платы: DS3800HISA оснащен печатной платой с тщательно организованной компоновкой, оптимизированной для выполнения предполагаемых функций. Обычно он имеет монтажные отверстия или пазы в соответствующих местах по краям, что позволяет надежно устанавливать его внутри корпуса или стойки промышленной системы управления. Этот монтажный механизм гарантирует, что плата останется на месте, даже если она подвергается вибрациям и механическим нагрузкам, которые часто встречаются в промышленных условиях. Физические размеры платы обычно соответствуют стандартным размерам промышленной платы управления, что позволяет ей аккуратно вписаться в доступное пространство в общей конфигурации системы.
• Интеграция компонентов: Плата включает в себя широкий спектр электронных компонентов, которые вместе выполняют свои ключевые функции. Он включает в себя интегральные схемы, такие как микропроцессоры или микроконтроллеры, которые действуют как центральные процессоры для выполнения таких задач, как обработка сигналов, анализ данных и связь с другими компонентами. Существует также множество дискретных компонентов, таких как резисторы, конденсаторы и диоды, которые используются для различных целей, таких как установка уровней напряжения, фильтрация электрических помех и управление потоком тока в цепях. Кроме того, он может содержать специализированные компоненты, такие как преобразователи, оптроны или реле, в зависимости от конкретных требований приложения.
• Варианты разъема и интерфейса: DS3800HISA оснащен различными разъемами и интерфейсами, облегчающими его интеграцию с другими компонентами системы. По краям или поверхности он имеет разъемы, предназначенные для приема различных типов входных и выходных сигналов. Они могут включать разъемы аналогового входа для приема сигналов от датчиков, измеряющих такие параметры, как температура, давление или скорость потока. Также имеются цифровые входные и выходные разъемы для взаимодействия с такими устройствами, как переключатели, цифровые датчики или исполнительные механизмы. Кроме того, он может иметь последовательные или параллельные интерфейсы связи, которые позволяют ему взаимодействовать с другими платами управления, программируемыми логическими контроллерами (ПЛК) или системами мониторинга на больших расстояниях или в сетевой конфигурации. Некоторые модели также могут иметь контрольные точки, стратегически расположенные на плате, которые предоставляют техническим специалистам и инженерам прямой доступ к определенным электрическим сигналам для целей тестирования, отладки и устранения неполадок.

Функциональный обзор

• Сбор и изоляция сигналов: Одной из основных функций DS3800HISA является сбор входных сигналов от различных датчиков, находящихся в производственном процессе. Эти датчики могут быть разных типов, включая аналоговые и цифровые датчики. Плата обеспечивает электрическую изоляцию входящих сигналов, что имеет решающее значение в промышленных условиях для предотвращения передачи электрических помех, помех и потенциального повреждения между различными частями системы. Например, при приеме сигналов от датчиков температуры в газовой или паровой турбине изоляция гарантирует, что любые электрические помехи в проводке датчиков или внешней среде не повлияют на целостность сигналов при их обработке системой управления. Эта изоляция достигается за счет использования таких компонентов, как оптопары, трансформаторы или других методов изоляции, в зависимости от конкретной конструкции.
• Формирование сигнала: После получения сигналов DS3800HISA выполняет задачи по формированию сигналов. Для аналоговых входных сигналов это может включать регулировку уровней напряжения, фильтрацию электрических помех или усиление слабых сигналов, чтобы сделать их пригодными для дальнейшей обработки внутренними компонентами платы. Например, если датчик давления выдает сигнал напряжения низкого уровня в диапазоне милливольт, плата может использовать усилители и схемы фильтрации для увеличения мощности сигнала и удаления нежелательных высокочастотных шумов, преобразуя его в диапазон напряжения, более подходящий для использования. микропроцессор или другие последующие компоненты. Цифровые сигналы также преобразуются по мере необходимости, обеспечивая надлежащие логические уровни и целостность сигнала для точной связи и обработки во внутренних схемах платы.
• Обработка и контроль данных: Микропроцессор или микроконтроллер DS3800HISA отвечает за обработку полученных и обработанных сигналов. Он может выполнять различные алгоритмы управления на основе запрограммированной прошивки. Например, в контексте управления турбиной он может анализировать температуру, давление и другие соответствующие сигналы, чтобы определить соответствующие управляющие действия для таких компонентов, как системы впрыска топлива, механизмы впуска воздуха или приводы клапанов. Это может включать в себя регулировку расхода топлива в зависимости от условий температуры и давления внутри турбины для оптимизации эффективности сгорания и выходной мощности. Микропроцессор также управляет связью с другими компонентами системы, отправляя данные в центральный блок управления или получая команды и параметры конфигурации из внешних систем.
• Прошивка и программируемость: Плата является программируемой и обычно имеет модули памяти, такие как EPROM (стираемое программируемое постоянное запоминающее устройство) или флэш-память, в которой может храниться встроенное ПО. Инженеры могут писать и обновлять встроенное ПО, чтобы настроить поведение DS3800HISA в соответствии с требованиями конкретного приложения. Такая программируемость позволяет реализовать уникальные стратегии управления, адаптацию к различным типам и диапазонам датчиков, а также возможность с течением времени вносить улучшения или изменения в логику управления. Например, если в систему мониторинга турбины вводится новый тип датчика с другими характеристиками сигнала, прошивку можно модифицировать для правильной обработки сигналов от этого датчика.

Роль в промышленных системах

• Управление газовыми и паровыми турбинами: В системах управления газовыми и паровыми турбинами DS3800HISA играет жизненно важную роль в общей работе. Он действует как интерфейс между многочисленными датчиками, распределенными по всей турбине, и основной системой управления. Точно собирая, изолируя и обрабатывая сигналы, связанные с параметрами турбины, такими как температура, давление, скорость вращения и вибрация, он предоставляет системе управления надежные данные для принятия важных решений. Эти решения могут включать в себя регулировку подачи топлива, регулирование потока воздуха и реализацию мер безопасности для защиты турбины от нештатных условий. Например, если датчик вибрации обнаруживает чрезмерную вибрацию, которая может указывать на механическую проблему с валом турбины, DS3800HISA обрабатывает сигнал и передает его в систему управления, которая затем может предпринять соответствующие действия, такие как снижение нагрузки турбины или ее остановка. вниз, чтобы предотвратить дальнейшее повреждение.
• Промышленная автоматизация: Помимо управления турбиной, DS3800HISA также применим в широком спектре сценариев промышленной автоматизации. В производственных процессах, например, в автомобильной, химической или пищевой промышленности, он может получать сигналы от датчиков, контролирующих различные аспекты производственного процесса. Например, на автомобильной сборочной линии он может обрабатывать сигналы датчиков, которые определяют наличие или отсутствие деталей, положение роботизированных манипуляторов или давление в гидравлических системах. Подавая изолированные и согласованные сигналы в систему автоматического управления, он помогает обеспечить бесперебойную и точную работу производственного процесса, обеспечивая точный контроль над оборудованием, обеспечение качества и эффективное управление рабочими процессами.

Экологические и эксплуатационные аспекты

• Допуск температуры и влажности: DS3800HISA предназначен для работы в определенных условиях окружающей среды. Обычно он может надежно работать в определенном диапазоне температур, который может составлять от -20°C до +60°C или около того, в зависимости от конкретной конструкции. Широкий температурный допуск позволяет использовать его в различных промышленных средах, от холодных наружных электростанций до горячих производственных объектов. Что касается влажности, он обычно выдерживает диапазон относительной влажности от 5% до 95% (без конденсации), гарантируя, что влага в воздухе не вызывает электрических коротких замыканий или коррозии внутренних компонентов.
• Электромагнитная совместимость (ЭМС): Для эффективной работы в промышленных средах с электрическими помехами DS3800HISA обладает хорошими свойствами электромагнитной совместимости. Он спроектирован так, чтобы противостоять электромагнитным помехам от другого электрооборудования, находящегося поблизости, например двигателей, генераторов и трансформаторов. В то же время он минимизирует собственное электромагнитное излучение, чтобы предотвратить помехи другим компонентам системы. Это достигается за счет таких мер, как правильное экранирование компонентов, тщательное проектирование схемы и использование компонентов с хорошими характеристиками ЭМС, гарантирующими, что плата может поддерживать целостность сигнала и надежную связь в присутствии внешних электромагнитных полей.

Особенности:DS3800HISA

• Надежная электрическая изоляция: Обеспечивает высококачественную гальваническую изоляцию входных и выходных сигналов. Эта изоляция предназначена для того, чтобы выдерживать значительные электрические нагрузки и предотвращать распространение электрических помех, переходных процессов и контуров заземления между различными частями системы. Например, в газовой или паровой турбине, где имеется множество электрических компонентов и потенциальных источников помех, DS3800HISA гарантирует, что сигналы датчиков останутся чистыми и свободными от внешних электрических помех. Это помогает поддерживать точность и целостность данных, отправляемых в систему управления, обеспечивая точный контроль и надежную работу турбины или других промышленных процессов.
• Защита от перенапряжения и сверхтока: Плата оснащена встроенными механизмами защиты от перенапряжения и перегрузки по току. Он может включать в себя такие компоненты, как ограничители переходного напряжения, предохранители или токоограничивающие резисторы. В случае внезапных скачков напряжения или чрезмерных протеканий тока, которые могут возникнуть из-за электрических неисправностей, ударов молнии или ненормальных условий эксплуатации в промышленной среде, эти функции защиты срабатывают, чтобы предотвратить повреждение чувствительных электронных компонентов на плате. Это повышает общую надежность и долговечность DS3800HISA.

• Возможности формирования сигнала

• Формирование аналогового сигнала: Для аналоговых входных сигналов DS3800HISA предлагает комплексные функции формирования сигнала. Он может регулировать уровни напряжения входящих сигналов в соответствии с требованиями последующих компонентов системы управления. Например, если датчик температуры выдает слабый сигнал напряжения в диапазоне милливольт, плата может усилить его до более подходящего уровня, например, до нескольких вольт, для точной обработки микропроцессором или другими модулями управления. Он также фильтрует электрические шумы и помехи, которые часто встречаются в промышленных условиях, используя такие компоненты, как конденсаторы и резисторы в схемах фильтрации, для сглаживания сигналов и удаления высокочастотного шума. Это гарантирует, что обусловленные аналоговые сигналы точно отражают измеряемые физические параметры.
• Цифровая обработка сигналов: Когда дело доходит до цифровых сигналов, плата обеспечивает правильное преобразование логического уровня и целостность сигнала. Он может принимать цифровые сигналы с разными уровнями напряжения и преобразовывать их в соответствующие логические уровни, совместимые с внутренними цепями системы управления. Это помогает обеспечить бесперебойную связь между различными цифровыми компонентами, такими как микропроцессор, программируемые логические устройства и цифровые датчики или исполнительные механизмы. Кроме того, он может выполнять такие функции, как буферизация сигнала и устранение дребезга, чтобы повысить надежность передачи цифрового сигнала, особенно в ситуациях, когда возможны электрические помехи или механические вибрации, которые могут вызвать ложные изменения сигнала.

• Микропроцессорное управление и интеллект

• Мощный микропроцессор: Сердцем DS3800HISA является микропроцессор, обеспечивающий расширенные функции обработки данных и управления. Микропроцессор способен одновременно обрабатывать несколько входных сигналов и выполнять сложные алгоритмы управления. Он может анализировать входящие сигналы датчиков, связанные с различными параметрами производственного процесса, такими как условия работы турбины или переменные производственного процесса, и принимать решения на основе запрограммированной логики. Например, в приложении управления турбиной оно может рассчитывать оптимальную скорость впрыска топлива или регулировку расхода воздуха на основе сигналов температуры, давления и скорости в реальном времени, обеспечивая эффективную и безопасную работу турбины.
• Обработка и ответ в реальном времени: Микропроцессор предназначен для обработки данных в режиме реального времени, что означает, что он может быстро реагировать на изменения входных сигналов и предпринимать немедленные действия. В динамичных промышленных средах, где условия могут быстро меняться, например, при изменении нагрузки на электростанции или в быстро развивающемся производственном процессе, способность обрабатывать сигналы в режиме реального времени имеет решающее значение. Это позволяет DS3800HISA способствовать плавной и эффективной работе всей системы за счет быстрой настройки параметров управления.

• Программируемость и настройка

• EPROM или флэш-память: плата обычно оснащена EPROM (стираемым программируемым постоянным запоминающим устройством) или флэш-памятью, что обеспечивает высокий уровень гибкости. Эти типы памяти можно запрограммировать с помощью специальной прошивки, что позволяет инженерам определять, как плата обрабатывает сигналы, реализует алгоритмы управления и взаимодействует с другими компонентами системы. Такая возможность программирования позволяет DS3800HISA адаптироваться к различным производственным процессам и изменяющимся с течением времени требованиям. Например, если в систему мониторинга турбины добавляется новый датчик с уникальными характеристиками сигнала, прошивку в памяти можно обновить, чтобы обеспечить правильную обработку сигнала и интеграцию этого датчика в схему управления.
• Параметры настройки: Возможность программирования памяти обеспечивает широкий спектр настроек. Его можно использовать для адаптации поведения платы к конкретным потребностям приложений, например, для реализации специализированных стратегий управления для различных типов турбин или настройки параметров формирования сигнала на основе типов датчиков, используемых в конкретной промышленной установке. Такая гибкость делает DS3800HISA универсальным компонентом, который можно оптимизировать для различных промышленных сценариев.

• Богатые возможности подключения и интерфейса

• Несколько входных и выходных разъемов: DS3800HISA оснащен различными разъемами для различных типов входных и выходных сигналов. Он имеет аналоговые входные разъемы для приема сигналов от датчиков, измеряющих такие параметры, как температура, давление или расход. Также имеются цифровые входные и выходные разъемы для взаимодействия с широким спектром цифровых устройств, включая переключатели, цифровые датчики и исполнительные механизмы. Кроме того, он может иметь последовательные или параллельные интерфейсы связи, которые позволяют ему взаимодействовать с другими платами управления, программируемыми логическими контроллерами (ПЛК) или системами мониторинга. Разнообразный ассортимент разъемов обеспечивает гибкую интеграцию с другими компонентами промышленной системы управления, обеспечивая бесперебойный обмен данными и координацию операций.
• Тестовые точки: Помимо разъемов, еще одной ценной особенностью является наличие тестовых точек на плате. Эти контрольные точки предоставляют техническим специалистам и инженерам прямой доступ к различным электрическим сигналам на плате. Их можно использовать для тестирования, отладки и мониторинга. Например, во время установки или обслуживания системы управления инженеры могут использовать испытательное оборудование для измерения напряжения, тока или проверки формы сигналов в этих контрольных точках, чтобы проверить правильность функционирования платы и диагностировать любые потенциальные проблемы.

• Экологическая устойчивость

• Широкий температурный допуск: Плата рассчитана на работу в относительно широком диапазоне температур, обычно от -20°C до +60°C. Такая широкая температурная устойчивость позволяет ему надежно работать в различных промышленных условиях: от холодных наружных электростанций до горячих производственных помещений или электростанций, где он может подвергаться воздействию тепла, выделяемого близлежащим оборудованием.
• Влажность и устойчивость к ЭМС: он может выдерживать широкий диапазон уровней влажности в пределах диапазона без конденсации, типичного для промышленных условий, обычно от 5% до 95%. Это гарантирует, что влага в воздухе не вызовет короткого замыкания или коррозии внутренних компонентов. Кроме того, DS3800HISA обладает хорошими свойствами электромагнитной совместимости (ЭМС), что означает, что он может противостоять помехам от внешних электромагнитных полей, а также минимизировать собственное электромагнитное излучение для предотвращения помех другим компонентам системы. Это позволяет ему поддерживать стабильную обработку сигналов и связь в средах с электрическими помехами, где имеется множество двигателей, генераторов и других электрических устройств, генерирующих электромагнитные поля.

• Средства визуального мониторинга и диагностики

• Индикаторы состояния (если применимо): Некоторые версии DS3800HISA могут иметь индикаторы состояния. Эти индикаторы могут обеспечить быструю визуальную информацию о рабочем состоянии платы, например, о состоянии включения, активности связи или наличии ошибки или предупреждения. Технические специалисты могут использовать эту визуальную информацию, чтобы быстро определить, правильно ли работает плата или есть какие-либо проблемы, требующие дальнейшего изучения, что способствует эффективному устранению неполадок и техническому обслуживанию.

Технические параметры:DS3800HISA

• Источник питания:
  • Входное напряжение: плата обычно работает в определенном диапазоне входных напряжений. Обычно он принимает входное напряжение постоянного тока, которое может находиться в диапазоне от +15 В до +30 В постоянного тока, хотя оно может варьироваться в зависимости от конкретной модели и требований применения. Этот диапазон напряжения разработан для совместимости с системами электропитания, обычно встречающимися в промышленных условиях, где он используется.
  • Потребляемая мощность: При нормальных условиях эксплуатации потребляемая мощность DS3800HISA обычно находится в определенном диапазоне. В среднем он может потреблять от 5 до 15 Вт, но это может варьироваться в зависимости от таких факторов, как количество обрабатываемых сигналов, нагрузка на подключенные компоненты и конкретные функции, которые он выполняет.
• Входные сигналы:
  • Аналоговые входы:
    • Количество каналов: Обычно он имеет несколько аналоговых входных каналов, часто в диапазоне от 8 до 16 каналов, в зависимости от конкретной конструкции. Эти каналы используются для приема аналоговых сигналов от различных датчиков промышленной системы.
    • Диапазон входного сигнала: Каналы аналогового ввода могут обрабатывать сигналы напряжения в определенных диапазонах. Например, они могут принимать сигналы напряжения от 0–5 В постоянного тока, 0–10 В постоянного тока или других пользовательских диапазонов в зависимости от конфигурации и типов подключенных датчиков. Некоторые модели также могут поддерживать входные сигналы тока, обычно в диапазоне 0–20 мА или 4–20 мА.
    • Разрешение: Разрешение этих аналоговых входов обычно находится в диапазоне от 10 до 16 бит. Более высокое разрешение позволяет более точно измерять и дифференцировать уровни входного сигнала, обеспечивая точное представление данных датчиков для дальнейшей обработки в системе управления.
  • Цифровые входы:
    • Количество каналов: Обычно доступно несколько цифровых входных каналов, часто от 8 до 16 каналов. Эти каналы предназначены для приема цифровых сигналов от таких устройств, как переключатели, цифровые датчики или индикаторы состояния.
    • Входные логические уровни: Каналы цифрового ввода настроены на прием стандартных логических уровней, часто в соответствии со стандартами TTL (транзистор-транзисторная логика) или CMOS (комплементарный металл-оксид-полупроводник). Цифровой высокий уровень может находиться в диапазоне от 2,4 В до 5 В, а цифровой низкий уровень — от 0 В до 0,8 В.
• Выходные сигналы:
  • Аналоговые выходы:
    • Количество каналов: Может иметь несколько каналов аналогового вывода, обычно от 2 до 8 каналов. Они могут генерировать аналоговые сигналы управления для приводов или других устройств, работа которых зависит от аналогового входа.
    • Диапазон выходного сигнала: Каналы аналогового вывода могут генерировать сигналы напряжения в определенных диапазонах, аналогичных входам, например 0–5 В постоянного тока или 0–10 В постоянного тока. Выходное сопротивление этих каналов обычно рассчитано так, чтобы соответствовать типичным требованиям нагрузки в промышленных системах управления, обеспечивая стабильную и точную доставку сигнала к подключенным устройствам.
  • Цифровые выходы:
    • Количество каналов: Обычно существует несколько цифровых выходных каналов, которые могут передавать двоичные сигналы для управления такими компонентами, как реле, электромагнитные клапаны или цифровые дисплеи. Число цифровых выходных каналов часто находится в диапазоне от 8 до 16.
    • Выходные логические уровни: Каналы цифрового вывода могут выдавать сигналы с логическими уровнями, аналогичными цифровым входам, с цифровым высоким уровнем в соответствующем диапазоне напряжения для управления внешними устройствами и цифровым низким уровнем в стандартном диапазоне низкого напряжения.

Характеристики обработки и памяти

• Процессор:
  • Тип и тактовая частота: На плате установлен микропроцессор со специфической архитектурой и тактовой частотой. Тактовая частота обычно находится в диапазоне от десятков до сотен МГц, в зависимости от модели. Это определяет, насколько быстро микропроцессор может выполнять инструкции и обрабатывать поступающие сигналы. Например, более высокая тактовая частота позволяет ускорить анализ данных и принятие решений при одновременной обработке нескольких входных сигналов.
  • Возможности обработки: Микропроцессор способен выполнять различные арифметические, логические и управляющие операции. Он может выполнять сложные алгоритмы управления на основе запрограммированного встроенного ПО для обработки входных сигналов от датчиков и генерации соответствующих выходных сигналов для исполнительных механизмов или для связи с другими компонентами системы.
• Память:
  • EPROM (стираемое программируемое постоянное запоминающее устройство) или флэш-память.: DS3800HISA содержит модули памяти, которые обычно представляют собой EPROM или флэш-память, общая емкость которых обычно составляет от нескольких килобайт до нескольких мегабайт. Эта память используется для хранения встроенного ПО, параметров конфигурации и других важных данных, которые необходимы плате для работы и поддержания ее функциональности с течением времени. Возможность стирания и перепрограммирования памяти позволяет настраивать поведение платы и адаптировать ее к различным производственным процессам и изменяющимся требованиям.
  • Оперативная память (ОЗУ): Также имеется определенный объем встроенной оперативной памяти для временного хранения данных во время работы. Емкость оперативной памяти может варьироваться от нескольких килобайт до десятков мегабайт, в зависимости от конструкции. Он используется микропроцессором для хранения и управления такими данными, как показания датчиков, результаты промежуточных вычислений и коммуникационные буферы, когда он обрабатывает информацию и выполняет задачи.

Параметры интерфейса связи

• Последовательные интерфейсы:
  • Скорость передачи данных: плата поддерживает диапазон скоростей передачи данных для своих последовательных интерфейсов связи, которые обычно используются для подключения к внешним устройствам на больших расстояниях или для взаимодействия с устаревшим оборудованием. Обычно он может поддерживать скорость передачи данных от 9600 бит в секунду (бит/с) до более высоких значений, например 115200 бит/с или даже больше, в зависимости от конкретной конфигурации и требований подключенных устройств.
  • Протоколы: Он совместим с различными протоколами последовательной связи, такими как RS232, RS485 или другими стандартными протоколами в зависимости от потребностей приложения. RS232 часто используется для связи «точка-точка» на коротких расстояниях с такими устройствами, как локальные операторские интерфейсы или диагностические инструменты. С другой стороны, RS485 обеспечивает многоабонентскую связь и может поддерживать несколько устройств, подключенных к одной шине, что делает его подходящим для распределенных систем промышленного управления, где нескольким компонентам необходимо взаимодействовать друг с другом и с DS3800HISA.
• Параллельные интерфейсы:
  • Ширина передачи данных: Параллельные интерфейсы на плате имеют определенную ширину передачи данных, которая может составлять, например, 8 бит, 16 бит или другую подходящую конфигурацию. Это определяет объем данных, которые могут передаваться одновременно за один такт между DS3800HISA и другими подключенными компонентами, обычно другими платами в одной системе управления. Более широкая ширина передачи данных обеспечивает более высокую скорость передачи данных, когда необходимо быстро обмениваться большими объемами информации, например, в сценариях высокоскоростного сбора данных или распределения управляющих сигналов.
  • Тактовая скорость: параллельные интерфейсы работают на определенной тактовой частоте, которая определяет частоту передачи данных. Эта тактовая частота обычно находится в диапазоне МГц и оптимизирована для эффективной и надежной передачи данных внутри системы управления.

Экологические характеристики

• Рабочая температура: DS3800HISA рассчитан на работу в определенном диапазоне температур, обычно от -20°C до +60°C. Такая температурная устойчивость позволяет ему надежно работать в различных промышленных средах: от относительно холодных наружных помещений до жарких производственных помещений или электростанций, где он может подвергаться воздействию тепла, выделяемого близлежащим оборудованием.
• Влажность: Он может работать в средах с относительной влажностью от 5% до 95% (без конденсации). Такая устойчивость к влажности гарантирует, что влага в воздухе не вызывает электрических коротких замыканий или коррозии внутренних компонентов, что позволяет ему работать в зонах с различным уровнем влажности из-за промышленных процессов или условий окружающей среды.
• Электромагнитная совместимость (ЭМС): Плата соответствует соответствующим стандартам ЭМС, что обеспечивает ее правильное функционирование при наличии электромагнитных помех от другого промышленного оборудования и минимизирует собственное электромагнитное излучение, которое может повлиять на близлежащие устройства. Он разработан, чтобы противостоять электромагнитным полям, создаваемым двигателями, трансформаторами и другими электрическими компонентами, обычно встречающимися в промышленных средах, и поддерживать целостность сигнала и надежность связи.

Физические размеры и монтаж

• Размер платы: Физические размеры DS3800HISA обычно соответствуют размерам стандартных промышленных плат управления. Он может иметь длину от 8 до 16 дюймов, ширину от 6 до 12 дюймов и толщину от 1 до 3 дюймов, в зависимости от конкретной конструкции и форм-фактора. Эти размеры выбраны так, чтобы соответствовать стандартным промышленным шкафам управления или корпусам, а также обеспечивать правильную установку и соединение с другими компонентами.
• Способ монтажа: Он предназначен для надежной установки в предназначенном для него корпусе или корпусе. Обычно он имеет монтажные отверстия или прорези по краям, позволяющие прикрепить его к монтажным направляющим или кронштейнам в шкафу. Монтажный механизм разработан таким образом, чтобы выдерживать вибрации и механические нагрузки, характерные для промышленных условий, обеспечивая надежную фиксацию платы во время работы и поддерживая стабильные электрические соединения.

Приложения:DS3800HISA

• Управление газовой турбиной:
  • На газотурбинных электростанциях DS3800HISA играет решающую роль в обработке сигналов от нескольких датчиков. Он получает аналоговые сигналы от датчиков температуры, расположенных на различных частях турбины, таких как камера сгорания, лопатки турбины и выхлопная секция. Изолируя и обрабатывая эти сигналы, он точно отображает изменения температуры внутри турбины. Эта информация жизненно важна для системы управления, позволяющей регулировать скорость впрыска топлива, механизмы охлаждения и другие параметры для поддержания оптимальной эффективности сгорания и предотвращения перегрева.
  • Датчики давления в топливопроводах, воздухозаборниках и секциях компрессора также посылают сигналы на DS3800HISA. Плата обрабатывает эти сигналы, чтобы обеспечить правильное соотношение воздух-топливо и стабильную работу компрессора. Кроме того, DS3800HISA управляет цифровыми сигналами от предохранительных выключателей, датчиков вибрации и других индикаторов состояния. Например, если датчик вибрации обнаруживает чрезмерную вибрацию, которая может указывать на механическую проблему, такую ​​​​как смещение или износ компонентов, плата передает эту информацию в главную систему управления, которая затем может предпринять соответствующие действия, такие как снижение нагрузки турбины или ее остановка для технического обслуживания. .
• Управление паровой турбиной:
  • На паротурбинных электростанциях DS3800HISA используется для обработки сигналов, связанных с состоянием пара. Датчики температуры и давления вдоль паропроводов, паровых камер и конденсатора сообщаются с щитом. Он изолирует и обрабатывает эти сигналы для предоставления точных данных о температуре, давлении и расходе пара. На основе этой информации система управления может регулировать открытие и закрытие впускных клапанов пара, контролировать скорость турбины и управлять работой конденсатора для оптимизации выходной мощности и обеспечения безопасной и эффективной работы паровой турбины.
  • Например, если давление пара, поступающего в турбину, падает ниже определенного уровня, DS3800HISA обрабатывает сигнал датчика давления и отправляет соответствующие данные в систему управления. Затем система управления может регулировать поток пара или предпринимать другие корректирующие действия для поддержания желаемой производительности и предотвращения таких проблем, как утечка пара или снижение выработки электроэнергии.

Промышленное производство

• Автомобильное производство:
  • На автомобильных производственных линиях имеется множество датчиков, контролирующих различные аспекты производственного процесса. DS3800HISA может получать аналоговые сигналы от датчиков, измеряющих давление в гидравлических системах, используемых для штамповки и формовки автомобильных деталей. Изолируя и обрабатывая эти сигналы, он обеспечивает отправку точной информации о давлении в систему управления, которая затем может регулировать гидравлическое давление по мере необходимости для производства высококачественных деталей с одинаковыми размерами.
  • Цифровые входные сигналы от датчиков приближения, которые определяют наличие или отсутствие компонентов на сборочной линии, также обрабатываются DS3800HISA. Например, если датчик указывает, что на определенной сборочной станции отсутствует критическая деталь, плата может передать эту информацию в общую систему управления, которая затем может остановить производственную линию или вызвать предупреждение для вмешательства оператора, предотвращая появление дефектов. изделия из сборки.
• Химическая и нефтехимическая переработка:
  • На химических заводах датчики, измеряющие такие параметры, как скорость потока жидкости, концентрация химических веществ и уровни в резервуарах, отправляют сигналы на DS3800HISA. Плата изолирует и обрабатывает эти сигналы, будь то аналоговые сигналы от расходомеров или цифровые сигналы от датчиков уровня. В случае сигналов скорости потока точная обработка DS3800HISA позволяет системе управления точно регулировать поток реагентов в химические реакторы, обеспечивая правильную кинетику реакции и качество продукта. Для датчиков уровня плата обеспечивает передачу точной информации о количестве химикатов в резервуарах для хранения в систему управления, что позволяет своевременно заполнять или перемещать материалы во избежание сбоев в процессе.
  • Кроме того, в нефтехимической переработке, где безопасность имеет первостепенное значение, сигналы датчиков давления в трубопроводах и датчиков температуры в дистилляционных колоннах управляются DS3800HISA. Если обнаруживаются аномальные условия давления или температуры, плата быстро отправляет соответствующую информацию в систему управления, которая может инициировать протоколы безопасности, такие как отключение определенных участков установки или корректировку рабочих параметров для предотвращения потенциальных взрывов или утечек.

Возобновляемая энергия

• Управление ветровыми турбинами:
  • В системах ветряных турбин DS3800HISA может получать сигналы от различных датчиков. Например, анемометры, измеряющие скорость ветра, и датчики направления ветра посылают свои сигналы на плату. Он изолирует и обрабатывает эти сигналы, чтобы предоставить точную информацию о ветровых условиях системе управления ветряной турбиной. На основе этих данных система управления может регулировать шаг лопастей турбины для оптимизации улавливания энергии ветра и контролировать скорость вращения турбины, чтобы обеспечить эффективную выработку электроэнергии и защитить турбину от чрезмерных нагрузок во время сильного ветра.
  • Датчики температуры на генераторе и редукторе внутри гондолы ветряной турбины также посылают сигналы на DS3800HISA. Обрабатывая эти температурные сигналы, плата помогает контролировать состояние этих критически важных компонентов. Если температура превышает определенный безопасный предел, плата может связаться с системой управления, чтобы активировать механизмы охлаждения или отрегулировать работу турбины, чтобы предотвратить перегрев и потенциальный ущерб.
• Производство солнечной энергии:
  • На солнечных электростанциях, особенно с большими массивами фотоэлектрических панелей, DS3800HISA можно использовать для обработки сигналов от датчиков, которые контролируют производительность панелей. Например, датчики температуры на солнечных панелях посылают аналоговые сигналы на плату, которая изолирует и кондиционирует их. Эта информация имеет решающее значение, поскольку на эффективность солнечных панелей могут влиять изменения температуры. Обработанные сигналы затем отправляются в систему управления, которая может использовать эти данные для оптимизации работы панелей, например, для регулировки угла наклона или в некоторых случаях реализации стратегии охлаждения для максимизации выходной мощности.
  • Кроме того, датчики тока и напряжения в электрических цепях, подключенных к солнечным панелям, посылают сигналы на DS3800HISA. Тщательно обрабатывая эти сигналы, плата помогает контролировать выработку электроэнергии и обнаруживать любые потенциальные проблемы, такие как короткие замыкания или неэффективные панели. Затем система управления может предпринять соответствующие действия, такие как изолировать неисправные панели или отрегулировать конфигурацию соединений для поддержания общей эффективности солнечной электростанции.

Управление зданием и системы HVAC

• Коммерческие здания:
  • В крупных офисных зданиях, торговых центрах и отелях DS3800HISA используется для управления сигналами от различных датчиков, связанных с окружающей средой и системами здания. Датчики температуры в разных зонах здания посылают аналоговые сигналы на плату, которая изолирует и кондиционирует их. Обработанные сигналы затем отправляются в систему управления HVAC (отопление, вентиляция и кондиционирование воздуха), что позволяет ей регулировать настройки температуры в каждой зоне, чтобы поддерживать комфортную среду для пассажиров и одновременно оптимизировать потребление энергии.
  • Датчики влажности, датчики присутствия и датчики качества воздуха также отправляют свои сигналы на DS3800HISA. Например, если датчик влажности указывает на высокий уровень влажности в определенной области, плата обрабатывает сигнал и передает его в систему HVAC, которая затем может активировать процессы осушения. Сигналы датчиков присутствия используются для управления освещением и работой систем отопления, вентиляции и кондиционирования в различных помещениях в зависимости от того, заняты они или нет, что позволяет сократить потери энергии.

Транспорт

• Железнодорожные системы:
  • В железнодорожных локомотивах и подвижном составе DS3800HISA может получать сигналы от датчиков, контролирующих различные аспекты работы поезда. Датчики температуры на тяговых двигателях, тормозных системах и электрических компонентах посылают сигналы на плату. Он изолирует и обрабатывает эти сигналы, чтобы предоставить точную информацию о температуре в систему управления поездом. Это помогает контролировать состояние этих компонентов и выдавать предупреждения о необходимости технического обслуживания, если температура превышает нормальные пределы.
  • Датчики скорости на колесах и счетчики осей посылают цифровые сигналы, которые обрабатываются DS3800HISA. Плата обеспечивает целостность этих сигналов и передает их в систему управления поездом, которая использует информацию для регулирования скорости, сигнализации и обеспечения безопасной работы железнодорожной сети. Например, если датчик скорости показывает, что поезд приближается к ограниченной скорости, система управления может автоматически задействовать тормоза или отрегулировать мощность двигателей для поддержания безопасной скорости.
• Морские приложения:
  • На судах и морских платформах DS3800HISA используется для обработки сигналов датчиков, связанных с судовыми механизмами и системами. Например, в машинном отделении сигналы на плату посылают датчики температуры и давления на главном двигателе, генераторах и топливной системе. Он изолирует и преобразует эти сигналы для предоставления точных данных в систему управления судном, обеспечивая эффективную эксплуатацию и техническое обслуживание оборудования. В случае топливных систем правильная обработка сигналов DS3800HISA помогает контролировать расход топлива, давление и скорость потока, обеспечивая оптимальную работу двигателя и предотвращая утечки топлива или другие проблемы.
  • Кроме того, датчики для мониторинга положения судна, такие как датчики GPS и гироскопы, посылают сигналы, которыми может управлять DS3800HISA. Плата может изолировать и обрабатывать эти сигналы, чтобы предоставлять точную навигационную информацию корабельным системам навигации и управления, обеспечивая безопасное и точное прокладку курса и эксплуатацию судна.

Настройка: DS3800HISA

• Настройка прошивки:
  • Настройка алгоритма управления: В зависимости от уникальных характеристик промышленного процесса или конкретных требований оборудования, с которым он интегрирован, встроенное ПО DS3800HISA можно настроить для реализации специализированных алгоритмов управления. Например, в газовой турбине, используемой для пиковой выработки электроэнергии с быстрыми изменениями нагрузки, можно разработать специальные алгоритмы для оптимизации обработки входных сигналов, связанных с расходом топлива, воздухозаборником и скоростью турбины. Эти алгоритмы можно запрограммировать на более быстрое и точное реагирование на изменения условий эксплуатации, обеспечивая плавную и эффективную регулировку выходной мощности. В ветряной турбине, работающей в регионе с сильно изменчивыми режимами ветра, прошивку можно настроить для удовлетворения конкретных потребностей в обработке сигналов для оптимизации управления шагом лопастей на основе данных о скорости и направлении ветра, полученных от датчиков.
  • Обнаружение и обработка ошибок: встроенное ПО можно настроить для обнаружения и реагирования на определенные неисправности в индивидуальном порядке. Различные приложения могут иметь уникальные режимы сбоя или компоненты, которые более подвержены проблемам. В промышленном производственном процессе, где известно, что определенный тип датчика имеет периодические проблемы с сигналом из-за механических вибраций, встроенное ПО можно запрограммировать для реализации определенных процедур обработки ошибок. Например, он может применить дополнительную логику фильтрации или проверки сигналов к входу этого датчика, чтобы повысить точность обнаружения неисправностей и предотвратить ложные срабатывания сигнализации. В системе паровой турбины, где определенные критические компоненты более чувствительны к колебаниям температуры, встроенное ПО можно настроить для тщательного мониторинга температурных сигналов и запуска немедленного отключения или корректирующих действий при обнаружении аномальных температурных условий.
  • Настройка протокола связи: Для интеграции с различными существующими промышленными системами, которые могут использовать разные протоколы связи, встроенное ПО DS3800HISA можно обновить для поддержки дополнительных или специализированных протоколов. Если на электростанции установлено устаревшее оборудование, которое обменивается данными по более старому последовательному протоколу, например RS232, со специальными пользовательскими настройками, прошивку можно изменить, чтобы обеспечить беспрепятственный обмен данными с этими системами. В современной промышленной установке, нацеленной на интеграцию с облачными платформами мониторинга или технологиями Индустрии 4.0, встроенное ПО может быть расширено для работы с такими протоколами, как MQTT (транспорт телеметрии очереди сообщений) или OPC UA (унифицированная архитектура OPC), для эффективного удаленного мониторинга данных. аналитика и управление из внешних систем.
  • Настройка обработки данных и аналитики: встроенное ПО можно настроить для выполнения конкретных задач обработки данных и анализа, соответствующих приложению. На химическом заводе, где оптимизация использования реагентов и качество продукции имеет решающее значение, встроенное ПО можно запрограммировать для анализа входных сигналов от расходомеров, датчиков температуры и датчиков концентрации в режиме реального времени. Он может рассчитывать ключевые показатели производительности, такие как выход реакции, на основе обработанных данных, и предоставлять операторам информацию для принятия обоснованных решений о корректировке параметров процесса. В системе управления зданием встроенное ПО можно настроить для анализа закономерностей присутствия людей на основе сигналов от датчиков присутствия с течением времени, что обеспечивает более интеллектуальное управление системами освещения и отопления, вентиляции и кондиционирования воздуха для дальнейшего снижения энергопотребления.

Настройка оборудования

• Настройка конфигурации ввода/вывода (I/O):
  • Адаптация аналогового входа: В зависимости от типов датчиков, используемых в конкретном приложении, аналоговые входные каналы DS3800HISA можно настроить. Если в газовой турбине установлен специализированный датчик температуры с нестандартным диапазоном выходного напряжения для более точного измерения температуры лопаток, на плату можно добавить дополнительные схемы формирования сигнала, такие как специальные резисторы, усилители или делители напряжения. Эти адаптации гарантируют, что уникальные сигналы датчиков правильно принимаются и обрабатываются платой. Аналогичным образом, в солнечной электростанции со специально разработанными датчиками освещенности, имеющими определенные выходные характеристики, аналоговые входы можно настроить для точной обработки соответствующих сигналов напряжения или тока.
  • Настройка цифрового ввода/вывода: Каналы цифрового ввода и вывода можно настроить для взаимодействия с конкретными цифровыми устройствами в системе. Если приложение требует подключения к специальным цифровым датчикам или исполнительным механизмам с уникальными уровнями напряжения или логическими требованиями, можно включить дополнительные устройства сдвига уровня или буферные схемы. Например, в железнодорожной системе со специализированными системами защитной блокировки, в которых для повышения надежности используются цифровые компоненты с особыми электрическими характеристиками, цифровые каналы ввода-вывода DS3800HISA можно модифицировать, чтобы обеспечить правильную связь с этими компонентами. В морских приложениях, где определенные системы управления на судне имеют нестандартную цифровую логику для управления клапанами или насосами, цифровой ввод-вывод можно настроить соответствующим образом.
  • Настройка входной мощности: В промышленных условиях с нестандартными конфигурациями электропитания входную мощность DS3800HISA можно адаптировать. Если на предприятии имеется источник питания с номинальным напряжением или током, отличным от типичных вариантов источника питания, которые обычно принимает плата, можно добавить модули стабилизации питания, такие как преобразователи постоянного тока или регуляторы напряжения, чтобы обеспечить стабильное и соответствующее питание платы. Например, на морской электростанции со сложными системами электроснабжения, подверженными колебаниям напряжения и гармоническим искажениям, можно реализовать специальные решения по вводу мощности, чтобы защитить DS3800HISA от скачков напряжения и обеспечить его надежную работу.
• Дополнительные модули и расширения:
  • Модули расширенного мониторинга: Чтобы улучшить возможности диагностики и мониторинга DS3800HISA, можно добавить дополнительные сенсорные модули. В газовую турбину, где требуется более детальный мониторинг состояния лопаток, могут быть встроены дополнительные датчики, такие как датчики зазора между кончиками лопаток, которые измеряют расстояние между законцовками лопаток турбины и корпусом. Эти дополнительные данные датчиков затем могут быть обработаны платой и использованы для более полного мониторинга состояния и раннего предупреждения о потенциальных проблемах, связанных с блейд-серверами. В ветряную турбину можно добавить датчики для обнаружения ранних признаков износа коробки передач, такие как датчики вибрации с более высокой точностью или датчики масляного загрязнения, чтобы предоставить больше информации для профилактического обслуживания и оптимизировать срок службы турбины.
  • Модули расширения связи: Если промышленная система имеет устаревшую или специализированную коммуникационную инфраструктуру, с которой необходимо взаимодействовать DS3800HISA, можно добавить специальные модули расширения связи. Это может включать в себя интеграцию модулей для поддержки старых протоколов последовательной связи, которые все еще используются на некоторых объектах, или добавление возможностей беспроводной связи для удаленного мониторинга в труднодоступных местах предприятия или для интеграции с мобильными бригадами технического обслуживания. В распределенной установке возобновляемой энергии, распределенной на большой территории, к DS3800HISA можно добавить модули беспроводной связи, чтобы позволить операторам удаленно контролировать состояние различных турбин или солнечных панелей и связываться с панелями из центральной диспетчерской или на месте. инспекции.

Настройка на основе экологических требований

• Настройка корпуса и защиты:
  • Адаптация к суровой окружающей среде: В особо суровых промышленных условиях, например, с высоким уровнем пыли, влажности, экстремальных температур или химического воздействия, физический корпус DS3800HISA можно настроить по индивидуальному заказу. Для усиления защиты от коррозии, проникновения пыли и влаги могут быть добавлены специальные покрытия, прокладки и уплотнения. Например, на электростанции в пустыне, где часто бывают пыльные бури, корпус может быть спроектирован с улучшенными пылезащитными функциями и воздушными фильтрами, чтобы поддерживать чистоту внутренних компонентов платы. На химическом заводе, где существует риск химических брызг и паров, корпус может быть изготовлен из материалов, устойчивых к химической коррозии, и герметизирован, чтобы предотвратить попадание вредных веществ на внутренние компоненты платы управления.
  • Настройка терморегулирования: В зависимости от температурных условий окружающей среды в промышленных условиях могут быть встроены индивидуальные решения по управлению температурным режимом. На объекте, расположенном в жарком климате, где плата управления может подвергаться воздействию высоких температур в течение длительного времени, в корпус можно встроить дополнительные радиаторы, охлаждающие вентиляторы или даже системы жидкостного охлаждения (если применимо), чтобы поддерживать устройство в пределах допустимых значений. оптимальный диапазон рабочих температур. На электростанции с холодным климатом можно добавить нагревательные элементы или изоляцию, чтобы обеспечить запуск и надежную работу DS3800HISA даже при отрицательных температурах.

Адаптация к конкретным отраслевым стандартам и правилам

• Настройка соответствия:
  • Требования к атомной электростанции: На атомных электростанциях, где действуют чрезвычайно строгие стандарты безопасности и нормативные требования, DS3800HISA можно настроить в соответствии с этими конкретными требованиями. Это может включать использование радиационно-стойких материалов и компонентов, прохождение специальных испытаний и процессов сертификации для обеспечения надежности в ядерных условиях, а также внедрение избыточных или отказоустойчивых функций для соответствия высоким требованиям безопасности отрасли. Например, на военном корабле с ядерной установкой или на атомной электростанции плата управления должна соответствовать строгим стандартам безопасности и производительности, чтобы гарантировать безопасную работу систем, использующих DS3800HISA для обработки входных сигналов и управления турбиной. или другие соответствующие приложения.
  • Аэрокосмические и авиационные стандарты: В аэрокосмической отрасли существуют особые правила, касающиеся устойчивости к вибрации, электромагнитной совместимости (ЭМС) и надежности из-за критического характера эксплуатации самолетов. DS3800HISA можно настроить в соответствии с этими требованиями. Например, его может потребоваться модифицировать, чтобы он имел улучшенные функции виброизоляции и лучшую защиту от электромагнитных помех, чтобы обеспечить надежную работу во время полета. В вспомогательной силовой установке самолета (ВСУ), которая использует турбину для выработки электроэнергии и требует обработки входных сигналов для своих систем управления, плата должна будет соответствовать строгим авиационным стандартам качества и производительности, чтобы гарантировать безопасность и эффективность ВСУ и сопутствующие системы.

Поддержка и услуги:DS3800HISA

Наша команда технических экспертов стремится обеспечить первоклассную поддержку и услуги для других наших продуктов. Мы предлагаем различные ресурсы, которые помогут устранить любые проблемы, с которыми вы можете столкнуться, в том числе:

• Онлайн-документация и руководства пользователя
• Поддержка по электронной почте и телефону
• Поддержка в чате в рабочее время
• Сеансы удаленной поддержки с нашей командой

В дополнение к нашим ресурсам поддержки мы также предлагаем ряд услуг, которые помогут вам максимально эффективно использовать другие продукты:

• Помощь в установке и настройке
• Услуги по настройке и настройке
• Услуги по обучению и образованию
• Модернизация и обслуживание продукта

Наша цель — обеспечить бесперебойную работу с нашим продуктом «Другие» и быстрое и эффективное решение любых проблем. Пожалуйста, не стесняйтесь обращаться в нашу службу поддержки, если вам нужна помощь.
