General Electric DS3800HLOC вспомогательная интерфейсная панель для промышленных приложений

Описание продукта:DS3800HLOC

Функциональное описание

Операционное и экологическое описание

Особенности:DS3800HLOC

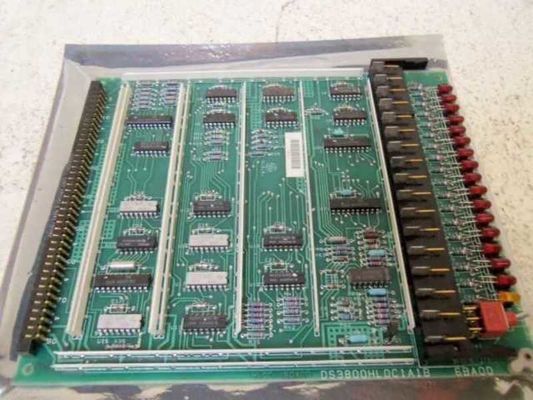

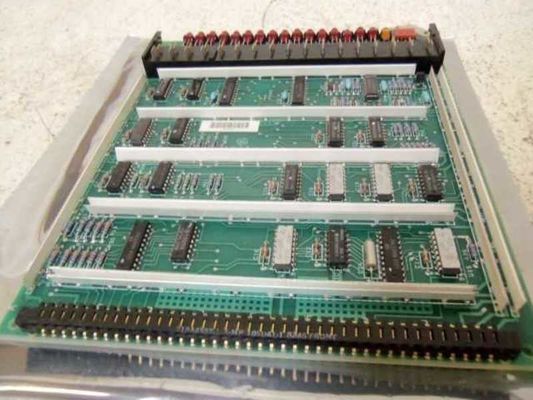

• Устойчивое строение: Доска застывает по всей поверхности с помощью нескольких упростителей доски, включая рельсы по верхним и нижним краям и по всей поверхности.Эти жесткости разделяют доску на равные участки, обеспечивая стабильность и поддержку установленных на нем компонентов.

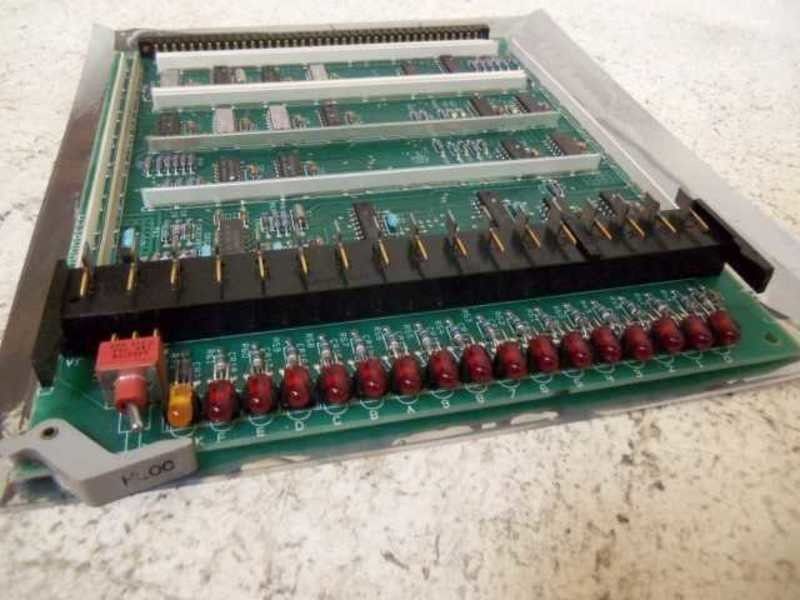

• Коннектор и светодиодыНа передней стороне расположено большое устройство с семнадцатью светодиодами, шестнадцать из которых красные, а последний желтый..В одном конце линии светодиодов также есть компонент переключателя.
• Застежки для вытягивания: На передних углах доски установлены две зажимы, которые помогают техникам устанавливать или извлекать доску в местах с ограниченным пространством.

• Функциональные особенности

• Функция логического вывода: Как логическая выходная плата, она отвечает за преобразование логических сигналов в системе в фактические выходное сигналы для управления работой внешних устройств,обеспечение нормальной работы системы Mark IV Speedtronic и подключенного промышленного оборудования.
• Совместимость и интеграция: Он является неотъемлемой частью системы Mark IV Speedtronic и предназначен для полной совместимости с другими компонентами системы, такими как микропроцессоры, датчики и другие платы,обеспечение бесперебойной интеграции и скоординированной работы.
• Сверхурочность и надежность: Система Mark IV, в которой используется DS3800HLOC, имеет трехмерную модульную избыточную конструкцию и онлайн-диагностику.и DS3800HLOC также выигрывает от этой избыточной конструкции, повышая его надежность и стабильность.

• Характеристики компонента и схемы

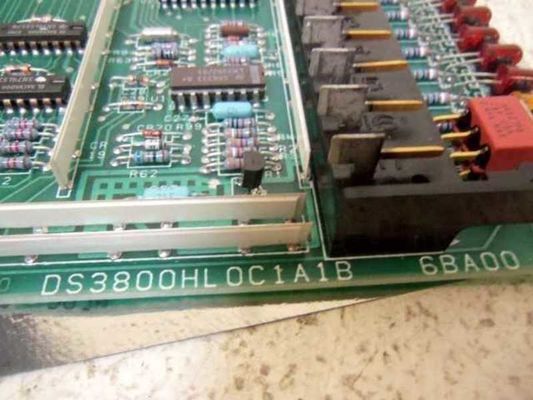

• Различные компоненты: Планшеты оснащены различными интегральными схемами, резисторами, конденсаторами и диодами.Эти компоненты тщательно отобраны и расположены, чтобы сформировать необходимую схему для выполнения функции логического вывода.
• Конформированное покрытие: ПХБ имеет конформное покрытие, которое обеспечивает защиту от факторов окружающей среды, таких как влага, пыль и химические вещества,обеспечение долгосрочной надежности и стабильности панели в суровой промышленной среде.

Технические параметры:DS3800HLOC

• Входное напряжение: он обычно работает в пределах определенного диапазона напряжений постоянного тока. Например, он может принимать входное напряжение в диапазоне около 5V ± определенное допустимое значение (скажем, ± 0,5V),который обеспечивается питанием в системе Mark IV Speedtronic для питания внутренних компонентов и цепей.
• Выходное напряжениеПри отправке сигналов для управления внешними устройствами уровни выходного напряжения могут варьироваться в зависимости от нагрузки и конкретных выходных каналов.может выводить логические высокие и логические низкие напряжения, совместимые со стандартными логическими уровнями TTL (Transistor-Transistor Logic) или CMOS (Complementary Metal-Oxide-Semiconductor)Для TTL логический максимум может составлять от 2,4 до 5 В, а логический минимум - от 0 до 0,4 В.

2Обработка сигнала

• Частота сигнала: Он способен обрабатывать цифровые сигналы с частотами в диапазоне от нескольких килогерц (кГц) до десятков килогерц.Это позволяет обрабатывать быстро меняющиеся логические сигналы, поступающие от центрального процессора системы управления и своевременно преобразовывать их в соответствующие выходные сигналы.
• Задержка сигнала: существует определенное количество задержки распространения сигнала с момента получения входного сигнала до получения соответствующего выходного сигнала.Эта задержка обычно составляет от наносекунд до микросекунд, в зависимости от сложности внутренней схемы и специфического пути сигнала,для обеспечения того, чтобы время отклика общей системы контроля оставалось в пределах, приемлемых для промышленного применения.

3. Грузоподъемность

• Выходная мощностьКаждый выходный канал DS3800HLOC имеет определенную максимальную пропускную способность. Например, он может подавать до 20mA (миллиумпер) тока на один выходный пин.Это определяет типы внешних нагрузок он может управлять непосредственноДля более тяжелых нагрузок, таких как большие реле или соленоиды, могут потребоваться дополнительные схемы драйверов или реле в сочетании с выходами платы.
• Сопоставление импеданс: Выходная схема платы разработана с соответствующими характеристиками импеданса, чтобы соответствовать входному импедансу внешних устройств, с которыми она взаимодействует.Это помогает максимизировать эффективность передачи сигнала и минимизировать отражения сигнала, которые могут привести к искажению сигнала или неправильной работе.

4Экологическая толерантность

• Операционная температура: Он может работать в диапазоне температуры, как правило, от -20°C до +60°C (-4°F до +140°F).будь то в относительно прохладной комнате управления электростанцией или в более теплой зоне рядом с промышленными машинами.
• Толерантность к влажности: Он предназначен для устойчивости к относительной влажности в диапазоне от 10% до 90% (неконденсирующий).Это защищает доску от проблем, связанных с влагой, таких как коррозия компонентов или короткие цепи, вызванные конденсацией.
• Сопротивление вибрации: DS3800HLOC обладает определенным уровнем сопротивления механическим вибрациям. Он может выдерживать вибрации с амплитудами и частотами, обычно встречающимися в промышленных условиях,такие, как те, которые поступают из близлежащих вращающихся машин или во время транспортировки оборудования, без развязывания компонентов или повреждения электрической панели.

5. Сообщение данных

• Протокол связи: Он придерживается специальных протоколов связи, определенных в системе Mark IV Speedtronic для обмена данными и сигналами с другими платами и компонентами.Это может включать параллельные или серийные методы передачи данных, в зависимости от конкретных требований внутренней архитектуры системы.
• Скорость передачи данных: при общении с другими частями системы,может поддерживать скорость передачи данных, достаточную для выполнения требований общего контроля и мониторинга турбины или промышленного процесса, в котором он участвует;Например, он может иметь скорость передачи данных в диапазоне нескольких мегабит в секунду (Mbps) для определенных критических обменов данными.

Применение:DS3800HLOC

• Управление газовой турбиной: В газотурбинных электростанциях DS3800HLOC имеет решающее значение для точного управления несколькими аспектами работы турбины.Он берет логические сигналы от системы управления и преобразует их в выходы для управления такими функциями, как системы впрыска топливаНапример, он может управлять открытием и закрытием топливных клапанов для регулирования количества топлива, подаваемого в камеру сгорания.обеспечение работы турбины на желаемых уровнях мощности и эффективности;Он также помогает координировать работу систем введения воздуха, например, регулировать положение впускных гидов для оптимизации смеси воздуха и топлива для сжигания.он играет роль в мониторинге и реагировании на различные параметры, такие как датчики температуры и давления в турбине, позволяющие механизмам безопасности и защиты предотвращать перегрев или другие критические сбои.
• Управление паровой турбиной: В паровых турбинах он может использоваться для управления впускными клапанами пара.Он определяет, когда и сколько пара должно быть допущено в турбину, чтобы привести ротор к правильной скорости и генерировать необходимую электрическую мощностьОн также участвует в управлении конденсаторными системами и другими вспомогательными компонентами, связанными с паровым циклом, обеспечивая бесперебойную и эффективную работу агрегата паровой турбины.

Промышленное производство

• Контроль процессов в нефтеперерабатывающих заводах: В нефтеперерабатывающих заводах, где постоянно работают сложные процессы, DS3800HLOC используется для управления насосами, клапанами и нагревателями.Он может контролировать поток сырой нефти или рафинированных продуктов через трубопроводы, используя соответствующие клапаны.Он также может регулировать температуру нагревательных элементов в дистилляционных колоннах или реакторах путем отправки сигналов в системы управления нагреванием.помогает поддерживать точные условия, необходимые для различных химических процессов.
• Автоматизированные производственные линии: В производственных предприятиях, таких как автозаводы или электротехнические заводы, он может использоваться для управления роботизированными руками, конвейерами и другим автоматизированным оборудованием.Он может посылать сигналы в роботизированные руки для выполнения конкретных сборочных задач., например, подбирая компоненты и помещая их в правильные позиции на продукте.Он также может контролировать скорость и направление конвейерных лент, чтобы обеспечить плавный поток материалов вдоль линии производства, повышение общей эффективности производства и качества продукции.

Интеграция возобновляемых источников энергии

• Управление ветряной турбиной (в гибридных системах): В некоторых гибридных установках производства электроэнергии, которые объединяют энергию ветра с другими источниками, такими как газовые турбины,DS3800HLOC может быть частью системы управления, управляющей взаимодействием между различными источниками энергии.Он может помочь в регулировании работы газовой турбины на основе доступности и мощности ветровой турбины.может сигнализировать газовой турбине увеличить выпуск для удовлетворения общего спроса на электроэнергию сети или местного объекта;Он также может участвовать в координации подключения и отключения ветровой турбины от сети для обеспечения стабильного электроснабжения и защиты электрического оборудования.

Аэрокосмическая и авиационная промышленность (при наземных испытаниях)

• Испытательные колонки двигателя: В аэрокосмической отрасли при наземных испытаниях авиационных двигателей (как реактивных, так и турбовинтовых), DS3800HLOC может использоваться в системах управления испытательными площадками.Он помогает в моделировании различных условий полета, контролируя такие параметры двигателя, как поток топлива.Это позволяет инженерам тщательно оценить производительность и надежность двигателей, прежде чем они будут установлены на фактические самолеты,обеспечение их соответствия строгим требованиям безопасности и производительности авиационной отрасли.

Конфигурация: DS3800HLOC

• Программируемая логика: Внутренняя логика доски часто может быть настраивана в некоторой степени с помощью программного обеспечения.Инженеры могут настроить конкретные алгоритмы и функции, которые управляют тем, как входные логические сигналы обрабатываются и переводятся в выходные сигналыНапример, при применении газовой турбины, в зависимости от конкретных целей проектирования и производительности конкретной модели турбинылогика управления отверстиями топливных клапанов на основе различных условий работы (например, различные требования к нагрузке)Это позволяет адаптировать поведение DS3800HLOC для оптимизации работы управляемого оборудования.
• Корректировка протокола связи: В некоторых случаях протоколы связи, используемые платой для взаимодействия с другими компонентами системы Mark IV или внешними устройствами, могут быть настроены.Это может включать в себя изменение способа отправки и получения данных, возможно, для интеграции с новым типом датчика или привода, который имеет несколько другой стандарт связи.если установка переходит на новое поколение датчиков температуры с другим форматом последовательной связи;, DS3800HLOC может быть скорректирован, чтобы эффективно общаться с ними.

2. Настройка на уровне оборудования

• Конфигурация выходного канала: Физические выходные каналы платы могут быть настроены с точки зрения их функциональности и грузоподъемности.если для конкретного промышленного применения требуется более высокий выходный ток на определенных каналах для непосредственного привода больших соленоидов или двигателей, дополнительные компоненты усиления мощности могут быть добавлены к этим конкретным каналам во время процесса производства или настройки.они могут быть отключены или перепрофилированы для других функций, таких как обеспечение диагностических сигналов или использование в избыточной резервной конфигурации.
• Выбор компонента и модернизация: В зависимости от условий окружающей среды и требований к производительности приложения могут быть варианты для настройки выбора электронных компонентов на панели.в высокотемпературной среде, как на пустынной электростанцииПодобным же образом, если пользователь хочет улучшить скорость обработки сигнала или улучшить шумоподавляемость, он может выбрать компоненты с более высокой температурной толерантностью для замены стандартных.модернизированные интегральные схемы или конденсаторы с улучшенными характеристиками производительности могут быть включены в DS3800HLOC.

3. Интерфейс и настройка монтажа

• Типы соединителей и расположение: Тип разъемов, используемых на платформе, может быть адаптирован для соответствия существующей кабельной инфраструктуре или для более удобного интерфейса с конкретными внешними устройствами.если завод модернизирует свою систему управления и предпочитает определенный тип промышленных разъемов, DS3800HLOC может быть изготовлен с этими разъемами вместо стандартных.размещение разъемов на панели может быть скорректировано, чтобы лучше соответствовать доступному пространству в кабинете управления или упростить планировку проводки для более легкого обслуживания и установки.
• Варианты монтажа: Физический дизайн монтажа доски также может быть настроен. Он может быть изменен, чтобы поместиться в определенный тип стойки или корпуса, который используется в определенной промышленной среде.Это может включать изменение размера, формы или монтажа отверстий на доске, чтобы обеспечить правильное и безопасное помещение в корпусе оборудования, облегчая техникам установку и снятие доски по мере необходимости.

4. Настройка для избыточности и резервного копирования

• Избыточный дизайн системы: В критических приложениях, таких как производство электроэнергии, где надежность системы имеет первостепенное значение, DS3800HLOC может быть настроен как часть конфигурации избыточной или резервной системы.Это может включать дублирование определенных ключевых функций или наличие дополнительных плат в режиме ожидания, которые могут быстро взять на себя ответственность в случае сбоя первичной платы. The logic for switching between the primary and backup boards and how they communicate and synchronize with each other can be customized to meet the specific requirements of the application and ensure seamless operation without interrupting the overall industrial process.

Поддержка и услуги: DS3800HLOC

Наша команда технической поддержки продукции готова помочь вам с любыми вопросами или проблемами, которые могут возникнуть.

• 24/7 техническая поддержка по телефону или электронной почте
• Помощь на месте в сложных вопросах
• Удаленная техническая поддержка программного обеспечения
• Регулярные обновления и исправления программного обеспечения
• Онлайн-база знаний и форум сообщества

Мы гордимся тем, что предоставляем отличное обслуживание клиентов и гарантируем, что наши продукты работают гладко для наших клиентов.Пожалуйста, не стесняйтесь связаться с нашей командой технической поддержки..
