General Electric DS3800HRCA вспомогательная интерфейсная панель для промышленного оборудования

Описание продукта:DS3800HRCA

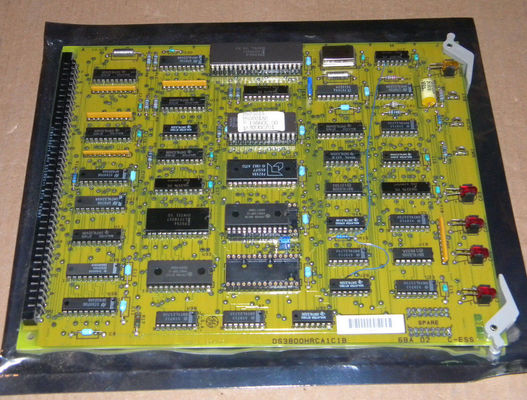

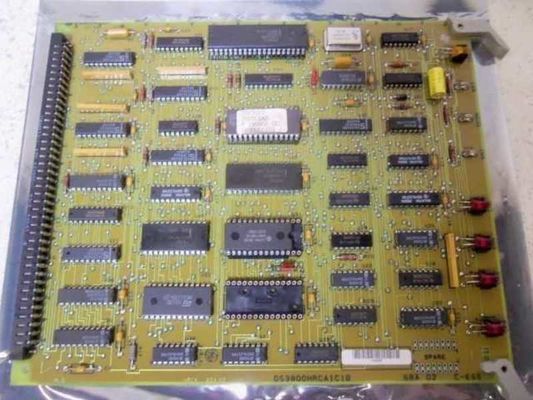

• Устройство и установка доски: DS3800HRCA представляет собой печатную плату с тщательно организованной планировкой, предназначенную для интеграции в более крупную инфраструктуру системы управления турбинами, часто функционирующую как подплата.Он может быть легко соединен с другими компонентами с помощью специальных механизмов соединенияНапример, он имеет условия для подключения к длинным терминалам питания, которые облегчают подачу электрической энергии на доску.Существует также два клипа и два небольших винта, которые играют роль в закреплении его на месте в системе корпуса или шкафа, обеспечивая его стабильность во время работы и защищая от механических вибраций или случайного выдвижения.
• Показатели: расположенные вдоль одного края панели, есть несколько индикаторных светодиодов, которые обеспечивают визуальные сигналы о его рабочем состоянии.каждая твёрдо держится на месте маленькими черными клипамиЭти светодиоды расположены стратегически так, чтобы они были легко видны техникам и операторам.например, подача электроэнергии или активный режим работыС другой стороны, красные светодиоды обычно сигнализируют о различных аномальных или предупреждающих условиях, таких как сбой в определенной схеме, перенапряжение или ситуация с перенапряжением.или проблема с функциями обработки сигналаИх присутствие позволяет быстрое визуальное осмотр, чтобы оценить состояние здоровья на один взгляд.
• Плинты для прыжков: На доске пять подпрыгивающих булав, которые покрыты двумя крышками.Эти прыжки являются важным аспектом его конструкции, поскольку они позволяют операторам изменять электрические соединения или поток энергии в схемах платыИзменив конфигурацию этих прыжков, можно включить или отключить различные режимы работы или сигнальные пути.обеспечивает определенный уровень гибкости при адаптации функциональности панели к конкретным требованиям системы управления турбинойНапример, они могут быть использованы для выбора между различными диапазонами ввода или вывода для определенных сигналов,или для включения или обхода конкретных внутренних схем для устранения неполадок или настройки.
• Электронные компоненты: DS3800HRCA состоит из разнообразных электронных компонентов. Он содержит несколько конденсаторов, включая пять желтых,которые используются для различных электрических функций, таких как фильтрация электрического шума, хранящие электрическую энергию для сглаживания колебаний напряжения и обеспечения стабильного питания различных частей цепи.Как три синих диода., два серебряных диода, один черный диод и девятнадцать желтых диодов.и регулирование направления потока в электрических цепяхКроме того, на панели есть 16 резисторов, каждый из которых четко обозначен своей мощностью.установка соответствующих падений напряжения на разных участках цепи, и гарантируют, что электрические сигналы находятся на правильных уровнях для правильной обработки и связи внутри платы и с другими подключенными компонентами.
• Чипы памяти: в карту встроено значительное количество чипов памяти. существует 33 EPROM (Erasable Programmable Read-Only Memory) или чипа памяти, которые могут быть обновлены и перепрограммированы.Они используются для хранения прошивки., алгоритмы управления, параметры конфигурации и другие данные, которые определяют, как работает и обрабатывает сигналы.Возможность их обновления и перепрограммирования позволяет настраивать и адаптировать поведение платы к различным применениям турбин и изменяющимся эксплуатационным требованиямКроме того, есть четыре чипа EEPROM (Electrically Erasable Programmable Read-Only Memory), которые не обновляются одинаково.Они, вероятно, используются для хранения критических и постоянных данных, которые не должны быть легко изменены.Кроме того, есть две зоны на панели, где можно добавить дополнительные чипы EPROM или EEPROM.Один из них маркирован "запасный" и имеет серебряные точки крепления., в то время как другая - пустая черная платформа с портами подключения, обеспечивающая потенциал для расширения емкости памяти платы или добавления пользовательских функций в будущем.

Функциональные возможности

• Кондиционирование сигнала: Основная функция DS3800HRCA заключается в кондиционировании и обработке различных сигналов, поступающих от датчиков и других компонентов системы управления турбиной.Он может обрабатывать широкий спектр входных сигналов, в том числе из датчиков температуры (таких как термопары или датчики температуры сопротивления - RTD), датчиков давления, датчиков вибрации,и другие устройства мониторинга, расположенные по всей турбинеДля аналоговых сигналов он выполняет операции, такие как усиление, чтобы увеличить слабые сигналы датчиков до уровня, который может быть точно обнаружен и обработан внутренней схемой платы.Он также применяет методы фильтрации для удаления электрического шума и помех, которые могут присутствовать в сигналах, обеспечивая чистоту и надежность обрабатываемых сигналов для дальнейшего анализа и принятия решений.
• Обработка и преобразование сигналов: Планшеты способны преобразовывать различные типы сигналов в форматы, которые могут быть поняты и использованы системой управления.аналоговые сигналы от датчиков преобразуются в цифровую форму посредством процессов конверсии аналоговых сигналов в цифровыеЭто позволяет цифровую обработку сигналов с использованием встроенного микропроцессора и связанных цифровых схем.выполнение таких задач, как расшифровка зашифрованной цифровой информации, буферизация для усиления сигналов для надежной передачи внутри платы и к другим компонентам,и логическое изменение уровня для обеспечения совместимости с требованиями к напряжению внутренних компонентов.
• Хранение и извлечение данных: Благодаря многочисленным чипам памяти DS3800HRCA играет решающую роль в хранении и извлечении данных, связанных с работой турбины и конфигурацией панели.микросхемы EPROM и EEPROM хранят прошивку, содержащую алгоритмы управления и операционную логикуЭти алгоритмы выполняются платой для обработки сигналов и генерации соответствующих сигналов управления для приводов в системе турбины.В памяти также хранятся параметры конфигурации, которые определяют такие аспекты, как вход / выход., диапазоны сигнала и настройки связи.Эти данные извлекаются во время работы, чтобы гарантировать, что панель функционирует в соответствии с конфигурацией и может адаптироваться к различным условиям работы и требованиям системы.
• Производство сигналов управления: На основе обработанных входных сигналов и запрограммированной логики управления, хранящейся в памяти, DS3800HRCA генерирует сигналы управления для запуска различных компонентов в системе турбины.Он может отправлять команды двигателям, которые управляют насосами для подачи топлива.Он также управляет электромобильными клапанами, которые регулируют поток топлива, пара или других жидкостей в системе.обеспечение работы турбины в оптимальных условияхНапример, если обработанные сенсорные сигналы указывают на то, что температура турбины повышается выше безопасного предела,панель может отправить сигнал управления для открытия клапана охлаждающей воды шире, чтобы увеличить эффект охлаждения и поддерживать температуру в пределах допустимого диапазонаАналогичным образом, во время запуска или отключения процедуры,координирует последовательность действий, отправляя соответствующие сигналы различным приводам, чтобы обеспечить плавный и безопасный переход рабочего состояния турбины;.
• Коммуникация и интеграция систем: DS3800HRCA предназначен для связи с другими компонентами в системе управления турбинами GE Speedtronic Mark IV и потенциально с внешними системами.Он поддерживает несколько коммуникационных интерфейсов и протоколовНапример, он может общаться с другими панелями или контроллерами в системе через Ethernet, что позволяет обмениваться операционными данными в режиме реального времени.,координация действий управления и дистанционное наблюдение и управление из центрального места. Он также может использовать RS-485 или другие серийные протоколы связи для интерфейса с конкретными датчиками,приводы, или устаревшее оборудование, которое может быть частью инфраструктуры управления турбиной.поскольку он позволяет различным компонентам работать вместе в согласованном порядке.

Роль в промышленных системах

• Производство энергии: При использовании в производстве электроэнергии, особенно в газовых и паровых электростанциях, DS3800HRCA является неотъемлемой частью системы управления.Он работает в сочетании с другими компонентами для обеспечения эффективной и безопасной работы турбинОбрабатывая и кондиционируя сигналы датчиков, он помогает отслеживать состояние и производительность турбины.предоставление операторам важнейшей информации для принятия обоснованных решений о корректировке нагрузки;, графики технического обслуживания и общая оптимизация системы.

• Промышленное производство и контроль процессов: В промышленных условиях, где турбины используются для управления другими процессами,Например, на некоторых производственных предприятиях, где паровые турбины используются для производства электроэнергии, или на химических предприятиях, где газовые турбины используются для механических приводов., DS3800HRCA играет аналогичную роль в управлении и мониторинге работы турбины.Он гарантирует, что турбина обеспечивает необходимую мощность и работает таким образом, чтобы удовлетворять конкретным требованиям производственного процесса.

Отношения с окружающей средой и эксплуатацией

• Толерантность к температуре и влажности: DS3800HRCA разработан для работы в определенных условиях окружающей среды.обычно от -20°C до +70°CЭта высокая температурная толерантность позволяет использовать его в различных местах.от холодной внешней среды, например, на электростанциях зимой, до горячих производственных площадок или помещений оборудования, где может возникать воздействие тепла, вырабатываемого близлежащими машинами;.

• Электромагнитная совместимость (ЭМК): Для эффективной работы в электрически шумной промышленной среде, где есть многочисленные двигатели, генераторы и другое электрическое оборудование, генерирующее электромагнитные поля,DS3800HRCA имеет хорошие свойства электромагнитной совместимостиОн спроектирован, чтобы выдерживать внешние электромагнитные помехи, а также минимизировать собственные электромагнитные выбросы, чтобы предотвратить помехи с другими компонентами системы.Это достигается благодаря тщательному проектированию цепей, использование компонентов с хорошими характеристиками EMC и надлежащее ограждение, если это необходимо,позволяет панели поддерживать целостность сигнала и надежную связь при наличии электромагнитных помех.

Особенности:DS3800HRCA

• Обработка аналоговых и цифровых сигналов: DS3800HRCA умеет обрабатывать как аналоговые, так и цифровые сигналы. Он может принимать широкий спектр аналоговых сигналов от различных датчиков, расположенных по всей турбине,такие как датчики температуры (включая термопары и детекторы температуры сопротивления - RTD)Для этих аналоговых сигналовОн выполняет основные этапы обработки, включая усиление, чтобы увеличить слабые сигналы датчиков до подходящего уровня для дальнейшей обработки., фильтрация для устранения электрического шума и помех, и точное конвертирование аналоговых сигналов в цифровые.которые затем могут быть эффективно проанализированы и манипулированы внутренними цифровыми схемами платы.
•
  На цифровом фронте он может управлять цифровыми сигналами из разных источников, таких как коммутаторы, цифровые датчики или индикаторы состояния в системе. and decoding are carried out to ensure that the digital signals are in the appropriate format and voltage levels for the internal components and to extract useful information from encoded digital signals.
• Высокое разрешение сигнала: При работе с аналоговыми входами плата обычно предлагает относительно высокое разрешение для конверсии аналогового в цифровое.в зависимости от конкретной моделиБолее высокое разрешение означает, что более мелкие вариации входных аналоговых сигналов могут быть точно обнаружены и представлены в цифровой области.при измерении изменений температуры или давления в системе турбины, более высокое разрешение позволяет более точно отслеживать и контролировать, что имеет решающее значение для поддержания оптимальных условий эксплуатации и раннего выявления потенциальных проблем.
• Многофункциональная сигнальная кондиция: обеспечивает универсальные возможности кондиционирования сигнала для различных типов датчиков.которые производят сигналы очень низкого напряжения, пропорциональные температуре, применяя соответствующие методы усиления и компенсации холодного соединения.Он может точно измерять изменения сопротивления и преобразовывать их в соответствующие значения температуры с помощью правильных алгоритмов калибровки.Эта адаптивность к различным типам датчиков делает его подходящим для широкого спектра приложений мониторинга турбин.

• Особенности коммуникации

• Многочисленные коммуникационные интерфейсы: DS3800HRCA поддерживает несколько коммуникационных интерфейсов, повышая его способность интегрироваться с различными системами.и потенциально других серийных коммуникационных интерфейсовИнтерфейс Ethernet позволяет бесшовную интеграцию в локальные сети (LAN) и облегчает связь с другими ключевыми компонентами в промышленной системе управления.такие как другие контроллерыЭто позволяет эффективно обмениваться данными, осуществлять дистанционное наблюдение и управление, позволяя операторам получать доступ к данным в режиме реального времени из центрального местоположения.вносить коррективы в работу турбины, и выполнять диагностические задачи без необходимости физического присутствия вблизи оборудования.
•
  Интерфейс RS-485 полезен для подключения к различным датчикам, приводам или устаревшему оборудованию, использующему этот протокол.позволяет осуществлять связь с несколькими устройствами в последовательной конфигурации шиныЭто полезно в промышленных условиях, где разные компоненты должны обмениваться данными на больших расстояниях или в сетевой установке.
• Широкий спектр поддерживаемых протоколов: В зависимости от требований приложения, плата может поддерживать различные протоколы связи, построенные на этих интерфейсах.может работать с протоколом Modbus RTU (Remote Terminal Unit) по RS-485 для эффективного обмена данными между различными компонентами в конфигурации master-slaveПо Ethernet он может поддерживать протоколы типа TCP/IP (Transmission Control Protocol/Internet Protocol),позволяет ему общаться с широким спектром устройств и систем в сетевой средеЭта гибкость в поддержке протокола позволяет интегрироваться с различными системами управления и платформами, облегчая взаимодействие в сложных промышленных условиях.

• Устройства управления и привода

• Точное управление приводом: DS3800HRCA способен генерировать точные сигналы управления для различных приводов в системе турбины.и другие устройства, которые имеют решающее значение для регулирования работы турбины и связанных с ней вспомогательных систем. На основе обработанных сенсорных сигналов и запрограммированной логики управления (хранится либо на платформе, либо в подключенной системе управления более высокого уровня),Он может делать тонкие настройки, чтобы турбина работала в оптимальных условиях.Например, он может регулировать поток топлива, пара или охлаждающей воды, точно управляя положением клапанов, или регулировать скорость двигателей, приводящих насосы или другие механические компоненты.
• Программируемая логика управления: Планшет, вероятно, включает программируемые логические возможности, позволяющие пользователям внедрять пользовательские алгоритмы управления.Эта гибкость позволяет инженерам адаптировать стратегии управления к конкретным требованиям применения турбины и промышленного процесса, в который она интегрирована.Будь то оптимизация последовательности запуска и остановки паровой турбины или регулирование поведения газовой турбины в зависимости от потребностей сети.Возможность программировать логику управления на заказ является значительным преимуществомЭто также позволяет адаптировать систему управления к изменениям в производительности турбины, рабочей среде или требованиям процесса с течением времени.

• Особенности памяти

• Большая память на борту: DS3800HRCA оснащена значительным количеством встроенной памяти. Она включает 33 EPROM (Erasable Programmable Read-Only Memory) или чипы для хранения данных, которые могут быть обновлены и перепрограммированы,вместе с четырьмя чипами EEPROM (Electrically Erasable Programmable Read-Only Memory)Объединенная емкость этих модулей памяти обеспечивает достаточно места для хранения прошивки, параметров конфигурации, алгоритмов управления,и другие важные данные, необходимые для работы и поддержания функциональности со временемВозможность обновления и перепрограммирования чипов EPROM позволяет настроить поведение платы и адаптировать ее к различным промышленным процессам и меняющимся требованиям.
• Опции расширяемой памятиВ дополнение к существующим чипам памяти, на платке есть две области, где можно добавить дополнительные чипы EPROM или EEPROM.а другая - пустая черная платформа с портами подключенияЭти варианты расширения обеспечивают возможность дальнейшего увеличения емкости памяти или добавления пользовательских функций в будущем.Эта расширяемость полезна, поскольку промышленные приложения могут развиваться или требовать большего объема хранилища для передовых алгоритмов управления, дополнительное запись данных датчиков или другие цели.

• Особенности диагностики и мониторинга

• Светодиодные индикаторы: Наличие одного янтарного светодиода и четырех красных светодиодов является полезной особенностью для быстрой оценки состояния доски.Оранжевый светодиод может давать визуальные сигналы о нормальных условиях работы, например, указывают, что панель включена или что определенный режим работы активен.предназначены для сигнализации различных типов аномальных или предупреждающих условий, например, сбой в конкретной схеме, ситуация с перенапряжением или перенапряжением или проблема с функциями обработки сигнала.Эта визуальная обратная связь позволяет техникам и операторам оперативно выявлять потенциальные проблемы и принимать соответствующие меры, не полагаясь на сложные диагностические инструменты..
• Точки испытания (если применимо): некоторые версии DS3800HRCA могут иметь точки испытания, расположенные стратегически на планете.позволяет техникам использовать испытательное оборудование, такое как мультиметры или осциллоскопы для измерения напряженияЭто позволяет детально решать проблемы, проверять целостность сигнала и лучше понимать поведение внутренних схем,особенно когда пытаются диагностировать проблемы, связанные с обработкой сигнала, распределение энергии или связи.

• Особенности адаптивности к окружающей среде

• Широкий диапазон температур: Доска предназначена для работы в относительно широком диапазоне температур, обычно от -20°C до +70°C.Эта широкая терпимость к температуре позволяет ему надежно работать в различных промышленных условиях, от холодных объектов производства электроэнергии на открытом воздухе зимой до горячих производственных помещений или помещений оборудования, где он может подвергаться воздействию тепла, вырабатываемого близлежащими машинами.Это гарантирует, что DS3800HRCA может поддерживать свою производительность и возможности связи независимо от условий температуры окружающей среды..
• Влажность и электромагнитная совместимость (ЭМК): Он может выдерживать широкий диапазон влажности в пределах неконденсирующего диапазона, обычно около 5% до 95%.Эта терпимость к влажности предотвращает влагу в воздухе от возникновения электрических коротких токов или коррозии внутренних компонентовБолее того, доска обладает хорошими свойствами электромагнитной совместимости. meaning it can withstand external electromagnetic interference from other electrical equipment in the vicinity and also minimize its own electromagnetic emissions to avoid interfering with other components in the systemЭто позволяет ему стабильно работать в электрически шумной среде, где есть многочисленные двигатели, генераторы и другие электрические устройства, генерирующие электромагнитные поля.

Технические параметры:DS3800HRCA

• Силовое питание
  • Входное напряжение: DS3800HRCA предназначен для работы с определенным диапазоном входного напряжения.Этот уровень напряжения обычно используется в промышленных системах управления и выбран для обеспечения стабильной работы и совместимости с другими компонентами в инфраструктуре управления турбинойЭлектроснабжение также имеет определенные требования к току, с максимальным потреблением тока около 2A в нормальных условиях работы.Это учитывает мощность, необходимую различным компонентам на доске, такие как микропроцессор, чипы памяти и схемы обработки сигнала.
  • Потребление энергии: При нормальной работе потребление энергии DS3800HRCA обычно находится в пределах определенного диапазона.в зависимости от таких факторов, как уровень активности в обработке сигналов, количество активно задействованных компонентов, и сложность выполняемых им функций.Плата предназначена для энергоэффективности, чтобы минимизировать производство тепла, обеспечивая при этом необходимую мощность и функциональность.
• Входные сигналы
  • Цифровые входы
    • Количество каналов: обычно доступно несколько цифровых входных каналов, часто в диапазоне от 8 до 16 каналов.цифровые датчики, или показатели состояния в системе промышленного контроля.
    • Уровни логики ввода: Цифровые входные каналы сконфигурированы для принятия стандартных уровней логики, обычно следуя стандартам TTL (Транзистор-Транзистор Логика) или CMOS (Дополнительный металлоксид-полупроводник).Цифровой высокий уровень может быть в диапазоне 2.4V до 5V и цифровой низкий уровень от 0V до 0,8V.
  • Аналоговые входы
    • Количество каналов: Он обычно имеет несколько аналоговых входных каналов, обычно от 4 до 8 каналов.Эти каналы используются для приема аналоговых сигналов от датчиков, таких как датчики температуры (термопары и датчики температуры сопротивления - RTD), датчики давления, датчики вибрации и другие.
    • Диапазон входного сигнала: Аналоговые входные каналы могут обрабатывать сигналы напряжения в пределах определенных диапазонов.или другие пользовательские диапазоны в зависимости от конфигурации и типов подключенных датчиковНекоторые модели могут также поддерживать входные сигналы тока, как правило, в диапазоне 0 - 20 мА или 4 - 20 мА.
    • Резолюция: Разрешение этих аналоговых входов обычно составляет от 10 до 16 бит. Более высокое разрешение позволяет более точно измерять и дифференцировать уровни входного сигнала,позволяет точно отображать данные датчиков для дальнейшей обработки в системе управления.
• Выходные сигналы
  • Цифровые выходы
    • Количество каналов: обычно существует несколько цифровых выходной каналов, часто в диапазоне от 8 до 16 каналов.или цифровых дисплеев в промышленной системе управления.
    • Выходные логические уровни: Цифровые выходные каналы могут обеспечивать сигналы с логическими уровнями, аналогичными цифровым входам,с цифровым высоким уровнем в соответствующем диапазоне напряжения для управления внешними устройствами и цифровым низким уровнем в стандартном диапазоне низкого напряжения.
  • Аналоговые выходы
    • Количество каналов: Он может содержать несколько аналоговых выходных каналов, обычно от 2 до 4 каналов.Они могут генерировать аналоговые сигналы управления для приводов или других устройств, которые полагаются на аналоговый вход для работы, такие как клапаны для впрыска топлива или воздухозаборные лопатки.
    • Диапазон выходного сигнала: Аналоговые выходные каналы могут генерировать сигналы напряжения в пределах конкретных диапазонов, аналогичных входам, таких как 0 - 5В постоянного тока или 0 - 10В постоянного тока.Выходное импеданс этих каналов обычно предназначен для соответствия типичным требованиям нагрузки в промышленных системах управления, обеспечивая стабильную и точную передачу сигнала подключенным устройствам.

Спецификации обработки и памяти

• Процессор
  • Тип и скорость часов: Карта включает в себя 32-разрядный микропроцессор с определенной архитектурой и тактовой скоростью.Например,, он может иметь часовую частоту 50 МГц или выше, что определяет, насколько быстро микропроцессор может выполнять инструкции и обрабатывать входящие сигналы.Более высокая скорость часов позволяет быстрее анализировать данные и принимать решения при обработке нескольких входных сигналов одновременно.
  • Способность обрабатывать: Микропроцессор способен выполнять различные арифметические, логические и управляющие операции. It can execute complex control algorithms based on the programmed logic to process the input signals from sensors and generate appropriate output signals for actuators or for communication with other components in the system.
• Память
  • Встроенная емкость памяти: DS3800HRCA имеет значительное количество встроенной памяти. Она включает 256 МБ памяти случайного доступа (RAM) для временного хранения данных во время работы.RAM используется микропроцессором для хранения и обработки данных, таких как показания датчиков, результаты промежуточных вычислений и буферы связи при обработке информации и выполнении задач.

Параметры интерфейса связи

• Интерфейс Ethernet
  • Скорость и стандарты: Интерфейс Ethernet на DS3800HRCA обычно поддерживает стандартные скорости Ethernet, такие как 10/100 Мбит / с. Он придерживается протоколов Ethernet, таких как IEEE 802.3, позволяющий бесперебойную интеграцию с локальными сетями (LAN) и возможность связи с другими устройствами, подключенными к сети, включая компьютеры, серверы,и прочие промышленные контроллерыЭтот интерфейс облегчает дистанционное наблюдение, управление и обмен данными через сеть, что позволяет управлять и контролировать работу промышленной системы из центрального места.
  • MAC-адрес: Планшет имеет уникальный адрес управления доступом к СМИ (MAC), присвоенный его интерфейсу Ethernet, который используется для его идентификации в сети и обеспечения надлежащей связи с другими устройствами.
• Интерфейс RS-485
  • Ставки по Бауду: интерфейс RS-485 поддерживает диапазон скоростей передачи сигналов для последовательной связи, как правило, от 9600 бит в секунду (bps) до более высоких значений, таких как 115200 bps или более,в зависимости от конкретной конфигурации и требований подключенных устройствЭто позволяет гибко общаться с другими устройствами, использующими протокол RS-485, который часто используется в промышленной среде для дистанционных или многократных коммуникаций.
  • Протоколы: Он может поддерживать различные серийные протоколы связи, построенные на RS-485,протокол Modbus RTU (Remote Terminal Unit) для связи с несколькими устройствами-рабом в конфигурации master-slave, позволяющий эффективный обмен данными между различными компонентами распределенной промышленной системы управления.

Экологические спецификации

• Операционная температура: DS3800HRCA предназначен для работы в пределах определенного температурного диапазона, обычно от -20°C до +70°C.Эта терпимость к температуре позволяет ему надежно функционировать в различных промышленных условиях, от относительно холодных мест на открытом воздухе до горячих производственных площадок или электростанций, где он может подвергаться воздействию тепла, вырабатываемого близлежащим оборудованием.
• Влажность: Он может работать в среде с относительной влажностью в диапазоне от 5% до 95% (без конденсации).Это допустимость влажности гарантирует, что влага в воздухе не вызывает электрические короткие замыкания или коррозии внутренних компонентов, что позволяет ему работать в районах с различным уровнем влажности вследствие промышленных процессов или условий окружающей среды.
• Электромагнитная совместимость (ЭМК): The board meets relevant EMC standards to ensure its proper functioning in the presence of electromagnetic interference from other industrial equipment and to minimize its own electromagnetic emissions that could affect nearby devicesОн спроектирован, чтобы выдерживать электромагнитные поля, генерируемые двигателями, трансформаторами,и другие электрические компоненты, обычно встречающиеся в промышленной среде, и поддерживают целостность сигнала и надежность связи.

Физические размеры и установка

• Размер доски: Физические размеры DS3800HRCA обычно соответствуют стандартным размерам промышленной панели управления.и толщиной 1-2 дюйма, в зависимости от конкретной конструкции и форм-фактора.Эти размеры выбраны для размещения в стандартных промышленных шкафах управления или корпусах и для обеспечения правильной установки и соединения с другими компонентами.
• Способ установки: Он предназначен для надежной установки в его предназначенном корпусе или корпусе.Он обычно имеет монтажные отверстия или слоты вдоль его краев, чтобы обеспечить крепление к монтажным рельсам или скобкам в шкафуМеханизм крепления предназначен для устойчивости к вибрациям и механическим нагрузкам, распространенным в промышленной среде.обеспечение того, чтобы доска оставалась на месте во время работы и поддерживала стабильные электрические соединения.

Применение:DS3800HRCA

• Применение газовых турбин:
  • Наблюдение и контроль: В газотурбинных электростанциях DS3800HRCA играет решающую роль в системе управления.в том числе термопары и детекторы температуры сопротивления (RTD), измеряющие температуру камеры сгоранияДатчики давления в топливных и воздушных линиях, а также датчики вибрации на вращающихся компонентах также посылают сигналы на доску.DS3800HRCA обрабатывает эти аналоговые и цифровые сигналы для непрерывного мониторинга состояния и производительности газовой турбиныНапример, он может обнаружить любые ненормальные повышения температуры в камере сгорания, что может указывать на неэффективность сгорания или потенциальное повреждение компонентов турбины.На основании этого анализа, он может затем отправлять сигналы управления для регулирования скорости впрыска топлива, впрысков воздуха или механизмов охлаждения для поддержания оптимальных условий эксплуатации.
  • Управление нагрузкойПри изменении спроса на электросеть DS3800HRCA помогает регулировать мощность газовой турбины.он может увеличить нагрузку турбины, отправляя соответствующие сигналы на приводы, которые контролируют поток топлива и другие параметрыНапротив, когда нагрузка на сеть уменьшается, она может контролируемым образом уменьшить мощность турбины, чтобы обеспечить эффективную работу и стабильность сети.может взаимодействовать с системой управления топливом для уменьшения количества топлива, подаваемого в турбину, сохраняя при этом необходимую скорость вращения и другие параметры работы;.
  • Интеграция системы: Интерфейс Ethernet DS3800HRCA позволяет бесшовную интеграцию с другими компонентами системы управления электростанции.Он может общаться с главным контрольным блоком, который контролирует несколько турбин и вспомогательных системКроме того, он может подключаться к другим контроллерам и станциям операторов для синхронизации работы различных частей электростанции.Эта интеграция позволяет координировать контроль, дистанционное наблюдение из центрального управления и обмен операционными данными для общей оптимизации системы и планирования технического обслуживания.
• Использование паровых турбин:
  • Мониторинг процессов: В паровых электростанциях DS3800HRCA взаимодействует с датчиками, которые измеряют ключевые параметры, такие как давление пара в разных точках системы, температура пара,и скорость вращения турбиныОн также соединяется с датчиками, контролирующими состояние конденсатора, например, температуру и давление охлаждающей воды.Доска помогает поддерживать оптимальные условия работы паровой турбиныНапример, если давление пара падает ниже определенного уровня, он может вызвать тревогу или связаться с системой управления для регулирования клапанов подачи пара для восстановления надлежащего давления.
  • Координация запуска и закрытия: Во время процедур запуска и остановки паровых турбин DS3800HRCA отвечает за координацию последовательности событий.Он гарантирует, что впускные клапаны пара открываются или закрываются постепенно для безопасного нагревания или охлаждения турбиныОн также контролирует работу насосов питания и других вспомогательных систем в правильном порядке.он может запустить насос питательной воды в подходящее время для подачи воды в котел и поддержания процесса генерации пара, постепенно увеличивая поток пара в турбину.
  • Удаленное наблюдение и оптимизацияС помощью Ethernet DS3800HRCA позволяет дистанционно контролировать работу паровой турбины из центра управления, расположенного вдали от фактической установки.Операторы могут отслеживать такие параметры, как эффективность турбиныЭто позволяет проводить проактивное техническое обслуживание, поскольку техники могут выявлять и устранять проблемы до того, как они приведут к серьезным сбоям.собранные данные могут быть использованы для оптимизации работы турбины с течением времени, например, регулирование параметров управления для повышения эффективности преобразования энергии.

Нефтяная и газовая промышленность

• Сжатие газа: При добыче и транспортировке нефти и газа компрессорные станции имеют решающее значение для повышения давления природного газа, чтобы облегчить его поток по трубопроводам.Для привода этих компрессоров часто используются газовые турбиныDS3800HRCA используется для управления работой этих турбин для обеспечения эффективного и надежного сжатия газа.температура газаНа основе этих данных он регулирует подачу топлива и другие параметры управления для поддержания желаемого соотношения сжатия и скорости потока.
• Мониторинг состояния: Планшет постоянно контролирует состояние турбины и системы компрессоров.Эта информация полезна для планирования профилактического обслуживания и предотвращения неожиданных сбоевНапример, если уровень вибрации турбины превышает определенный порог,может предупреждать операторов о проведении проверок и необходимых ремонтах до наступления более серьезного сбоя.
• Дистанционная эксплуатация и управление: Благодаря интерфейсу Ethernet DS3800HRCA позволяет удаленно управлять турбинами компрессорных станций.Операторы могут контролировать и управлять несколькими компрессорными станциями из центрального места, что облегчает управление крупной сетью газодобывающей и транспортной инфраструктуры.Эта удаленная возможность повышает эффективность операций и позволяет быстро реагировать на любые проблемы, возникающие на местах..

Промышленное производство

• Мощные производственные процессы: Во многих производственных отраслях турбины используются для обеспечения механической энергии для управления различными процессами.Паровые турбины могут управлять роликами, которые прессуют и сушат бумагуDS3800HRCA контролирует работу этих турбин, чтобы гарантировать, что ролики вращаются с правильной скоростью и с соответствующим крутящим моментом.Он получает сигналы от датчиков, которые контролируют скорость и нагрузку роликов, и соответствующим образом регулирует мощность турбиныЭтот точный контроль помогает поддерживать постоянное качество бумаги и эффективность производства.
• Оптимизация процессов: В химических заводах газовые турбины могут использоваться для питания компрессоров, которые циркулируют газами в процессе производства.DS3800HRCA контролирует требования к давлению и потоку химических процессов и регулирует работу турбины для удовлетворения этих требованийПродолжая анализировать данные датчиков и вносить корректировки в реальном времени, он может оптимизировать использование энергии и обеспечить бесперебойный процесс химических реакций.он может контролировать скорость турбины для поддержания правильного давления в реакционном сосуде, повышение общей производительности и качества химической продукции.
• Защита оборудования: Планшет также играет роль в защите производственного оборудования, контролируя условия работы турбины.или другие признаки потенциальных сбоев, он может немедленно отключить турбину или регулировать ее работу, чтобы предотвратить повреждение подключенных машин.Это помогает минимизировать время простоя и сократить затраты на обслуживание в производственном процессе.

Конфигурация: DS3800HRCA

• Настройка прошивки:
  • Настройка алгоритма управления: в зависимости от уникальных характеристик применения и конкретного промышленного процесса, в который он интегрирован,прошивка DS3800HRCA может быть настроена для реализации специализированных алгоритмов управленияНапример, в газовой турбине, используемой для производства электроэнергии в регионе с частыми и быстрыми изменениями нагрузки в электросети,могут быть разработаны алгоритмы, позволяющие турбине быстрее и плавно реагировать на такие измененияЭто может включать оптимизацию способа регулирования впрыска топлива и входа воздуха на основе сигналов спроса сети в режиме реального времени и показателей производительности турбины.

• Выявление и обработка неисправностейРазличные приложения могут иметь различные режимы сбоев или компоненты, которые более подвержены проблемам.При применении морской турбины, где оборудование подвергается воздействию суровой среды соленой воды и высоким вибрациям от движения судна, прошивка может быть запрограммирована на более частые проверки датчиков, связанных с коррозией и вибрациями.

• Настройка протокола связи: Для интеграции с существующими промышленными системами управления, которые могут использовать различные протоколы связи, прошивка DS3800HRCA может быть обновлена для поддержки дополнительных или специализированных протоколов.В электростанции, имеющей устаревшие системы, которые все еще используют старые серийные протоколы связи для некоторых функций мониторинга и управления, прошивка может быть изменена для обеспечения бесперебойного обмена данными с этими системами.

• Обработка данных и аналитическая настройка: Платформа может быть настроена для выполнения конкретных задач обработки и анализа данных, имеющих отношение к приложению.В процессе химического производства, где турбина управляет реакционным сосудом и точный контроль температуры и давления имеет решающее значение, прошивка может быть запрограммирована для анализа данных датчиков, связанных с этими параметрами с течением времени.и проактивно регулировать работу турбины для поддержания оптимальных условий реакции.

Настройка оборудования

• Конфигурация ввода/вывода:
  • Аналоговые входные приспособления: В зависимости от типов датчиков, используемых в конкретном приложении, аналоговые входные каналы DS3800HRCA могут быть настроены.В газовой турбине, используемой в электростанции со специализированными датчиками высокой температуры, имеющими нестандартный диапазон выходной напряженности, дополнительные схемы кондиционирования сигнала, такие как пользовательские резисторы, усилители или разделители напряжения, могут быть добавлены в плату.Эти адаптации гарантируют, что уникальные сигналы датчиков правильно приобретаются и обрабатываются платой.

• Цифровая настройка входа/выхода: Цифровые входные и выходные каналы могут быть адаптированы для интерфейса с конкретными цифровыми устройствами в системе.На производственном предприятии с индивидуальной системой безопасности, использующей цифровые датчики с уникальными уровнями напряжения или логическими требованиямиЭто обеспечивает надлежащую связь между DS3800HRCA и этими компонентами.

• Настройка питания: В промышленных условиях с нестандартными конфигурациями источника питания, входная мощность DS3800HRCA может быть адаптирована.на морской нефтяной платформе, где электроснабжение подвержено значительным колебаниям напряжения и гармоническим искажениям из-за сложной электрической инфраструктуры, модули кондиционирования питания, такие как преобразователи DC-DC или расширенные регуляторы напряжения, могут быть добавлены к платке.защиту от перенапряжений и поддержание надежной работы.

• Дополнительные модули и расширения:
  • Улучшенные модули мониторинга: Для улучшения диагностических и мониторинговых возможностей DS3800HRCA могут быть добавлены дополнительные сенсорные модули.дополнительные датчики, такие как датчики просвета кончиков лезвия, которые измеряют расстояние между кончиками лопастей турбины и корпусом, могут быть интегрированы.Данные от этих датчиков могут быть обработаны и использованы для более полного мониторинга состояния и раннего предупреждения потенциальных проблем, связанных с лезвием..

• Модули расширения связи: Если промышленная система имеет устаревшую или специализированную коммуникационную инфраструктуру, с которой DS3800HRCA должен взаимодействовать, могут быть добавлены модули расширения связи.В электростанции с более старой системой SCADA (надзорный контроль и получение данных), которая использует собственный протокол связи для некоторых из своего устаревшего оборудования, может быть разработан модуль, позволяющий DS3800HRCA общаться с этим оборудованием.

Настройка на основе экологических требований

• Настройка корпуса и защиты:
  • Приспосабливаться к суровой среде: В особо суровых промышленных условиях, таких как высокий уровень пыли, влажности, экстремальные температуры или воздействие химических веществ,физический корпус DS3800HRCA может быть настроенНа пустынной электростанции, где часто бывают пыльные бури,корпус может быть спроектирован с улучшенными защитными от пыли элементами, такими как воздушные фильтры и уплотнители, чтобы сохранить внутренние компоненты доски чистымиСпециальные покрытия могут применяться для защиты доски от абразивного воздействия частиц пыли.

• Настройка теплового управления: В зависимости от условий температуры окружающей среды в промышленной среде могут быть включены индивидуальные решения по управлению тепловой энергией.В помещении, расположенном в жарком климате, где панель управления может подвергаться воздействию высоких температур в течение длительного периода времени, дополнительные теплоотводы, охлаждающие вентиляторы или даже системы жидкого охлаждения (если применимо) могут быть интегрированы в корпус для поддержания устройства в пределах оптимального диапазона температуры работы.

Настройка для конкретных отраслевых стандартов и правил

• Настройка соответствия:
  • Требования к атомным электростанциям: В атомных электростанциях, которые имеют чрезвычайно строгие стандарты безопасности и регулирования, DS3800HRCA можно настроить для удовлетворения этих конкретных требований.Это может включать в себя использование материалов и компонентов, которые являются радиационно устойчивыми, проходящие специализированные испытания и процессы сертификации для обеспечения надежности в ядерных условиях,и внедрение избыточных или отказоустойчивых функций для соответствия высоким требованиям безопасности отрасли.

• Аэрокосмические и авиационные стандарты: В аэрокосмических приложениях существуют специальные правила, касающиеся терпимости к вибрациям, электромагнитной совместимости (ЭМК) и надежности из-за критического характера эксплуатации воздушных судов.DS3800HRCA можно настроить для удовлетворения этих требованийНапример, может потребоваться модификация для повышения вибрационной изоляции и лучшей защиты от электромагнитных помех для обеспечения надежной работы во время полета.

Поддержка и услуги: DS3800HRCA

Наша команда технической поддержки продукции готова помочь вам с любыми вопросами или проблемами, которые у вас могут возникнуть с вашим Другим продуктом.

• Техническое устранение неполадок
• Обновления программного обеспечения и прошивки
• Гарантийная поддержка
• Обучение и просвещение продуктов
• Ремонт и замена

Мы стремимся предоставить отличное обслуживание клиентов и обеспечить, чтобы ваш Прочий продукт соответствовал вашим ожиданиям.
