General Electric DS3800HUMB вспомогательная интерфейсная панель для промышленной

Описание продукта:DS3800HUMB

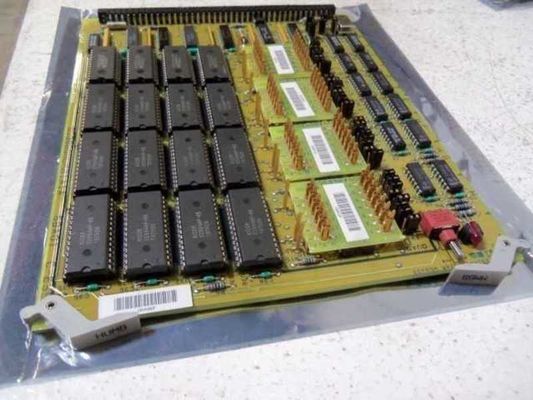

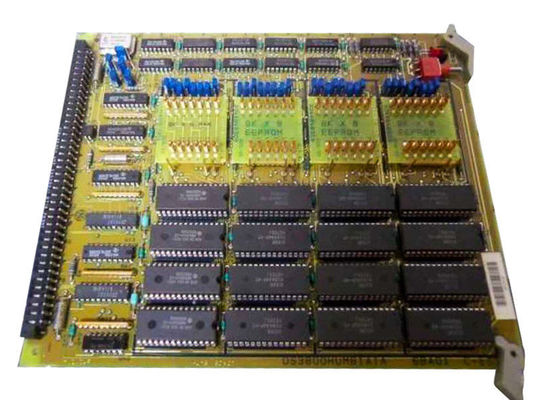

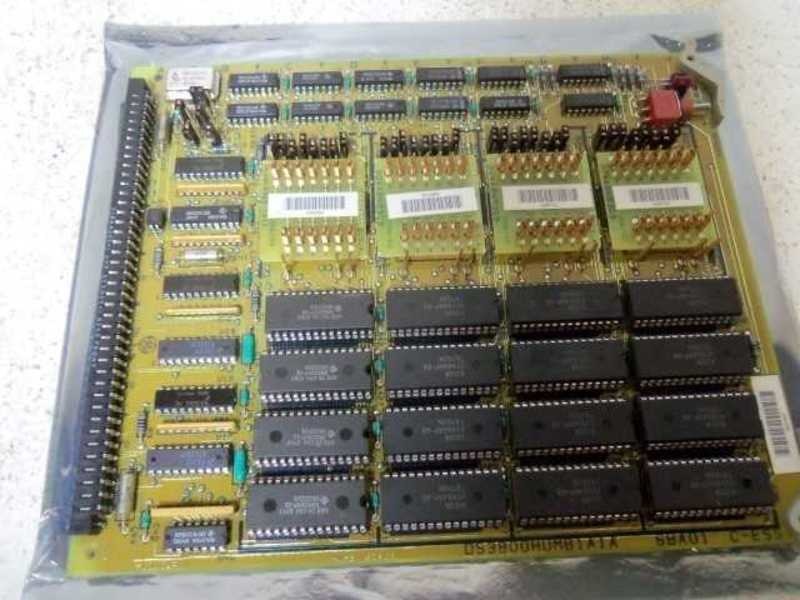

• Общая планировка: DS3800HUMB имеет особую физическую компоновку, облегчающую его интеграцию в систему управления. Один конец платы оснащен модульными разъемами, которые позволяют ей взаимодействовать с другими компонентами системы Mark IV, обеспечивая бесперебойную передачу данных и связь. На другом конце находится удерживающий рычаг, который играет решающую роль в надежном закреплении платы в заданном положении внутри привода или шкафа управления.
• Компоненты и функции на плате: на плате имеется тумблер сброса, который обеспечивает удобный способ сброса функций платы или запуска определенных процедур запуска. Кроме того, имеется красный индикатор, который служит визуальным сигналом о различных рабочих состояниях или ошибках. Например, он может указывать состояние включения питания, наличие неисправности или другую важную информацию, которую могут быстро оценить технические специалисты или операторы.

Основная функциональность и роль в системе

• Хранение и управление памятью: Основная функция DS3800HUMB в качестве платы памяти — хранение важных данных и программ. Модули EPROM, установленные в секции Quad D, представляют собой энергонезависимую память, а это означает, что данные, хранящиеся в них, сохраняются даже при отключении питания. Это жизненно важно для обеспечения того, чтобы система управления газовой турбиной могла возобновить свою работу с правильными настройками и алгоритмами после отключения электроэнергии или остановки. Возможность поддержки нескольких модулей EPROM позволяет хранить значительный объем данных, включая сложные алгоритмы управления, данные калибровки и исторические записи, связанные с работой турбины.
• Интерфейс ввода/вывода (I/O): Плата также служит важным интерфейсом для входных и выходных сигналов в системе управления Mark IV. Он оснащен различными интерфейсами ввода-вывода, включая цифровые и аналоговые входы и выходы. Цифровые входы могут получать сигналы от датчиков, таких как концевые выключатели, датчики приближения или цифровые индикаторы состояния, которые предоставляют информацию о физическом состоянии различных компонентов газотурбинной системы. Например, цифровой вход может указывать, открыт или закрыт конкретный клапан. С другой стороны, цифровые выходы можно использовать для управления такими компонентами, как реле, индикаторные лампы или другие цифровые устройства, которые являются частью системы управления турбиной.

Коммуникационные возможности

• Поддержка протоколов: DS3800HUMB спроектирован для поддержки нескольких современных протоколов связи, включая EtherNet/IP, ProfiNet и DeviceNet. EtherNet/IP обеспечивает плавную интеграцию с промышленными сетями на базе Ethernet, обеспечивая эффективный обмен данными с другими устройствами, системами диспетчерского управления и сбора данных (SCADA) или платформами управления уровня предприятия. Этот протокол широко используется для подключения различных компонентов в системах промышленной автоматизации и облегчает удаленный мониторинг и управление газотурбинной системой.

Функции электропитания и защиты

• Входная мощность: Плата рассчитана на работу в широком диапазоне входного напряжения, что позволяет адаптировать ее к различным условиям электропитания, которые могут возникнуть в различных промышленных условиях. Такая гибкость гарантирует, что он может надежно получать электроэнергию из различных источников питания, будь то стабильная электросеть или генератор на объекте. Широкий диапазон напряжения также помогает поддерживать непрерывную работу при незначительных колебаниях напряжения, снижая риск неожиданных отключений из-за проблем с питанием.
• Защита от перенапряжения и обратной полярности: Чтобы защитить чувствительные электронные компоненты на плате от потенциального повреждения, связанного с питанием, DS3800HUMB оснащен защитой от перенапряжения и защитой от обратной полярности. Защита от перенапряжения срабатывает, когда входное напряжение источника питания превышает определенный безопасный порог, предотвращая попадание чрезмерного напряжения во внутренние цепи и выход из строя компонентов. Защита от обратной полярности гарантирует, что в случае случайного изменения места подключения источника питания компоненты платы не будут повреждены. Эти механизмы защиты способствуют общей надежности и долговечности платы, сводя к минимуму необходимость ремонта и замены из-за сбоев, связанных с питанием.

Эксплуатационные и программные характеристики

• Установка и настройка: DS3800HUMB предназначен для быстрой и простой установки в привод системы управления газовой турбиной. Модульные разъемы и удерживающий рычаг позволяют легко вставлять и закреплять плату в правильном положении, сокращая время установки и вероятность ошибок. После установки конфигурацию платы можно регулировать с помощью перемычек в каждом квадранте, что позволяет выполнять настройку в соответствии с конкретными требованиями приложения управления турбиной.
• Гибкость программирования: плата поддерживает несколько языков программирования, включая лестничные диаграммы, диаграммы функциональных блоков и структурированный текст. Такое разнообразие вариантов программирования удовлетворяет различные предпочтения в области программирования и набор навыков инженеров и технических специалистов. Независимо от того, привычен ли человек к графическому представлению лестничных схем для логического управления или предпочитает более текстовый структурированный текст для сложных алгоритмов, он может использовать соответствующий язык для программирования DS3800HUMB. Такая гибкость позволяет эффективно разрабатывать и настраивать логику управления газотурбинной системой, упрощая реализацию конкретных требований к управлению и оптимизируя производительность турбины.
• Диагностические возможности: DS3800HUMB включает в себя надежные диагностические функции, необходимые для поддержания надежности и безотказной работы системы управления газовой турбиной. Он может непрерывно контролировать свои внутренние компоненты, входные и выходные сигналы, а также каналы связи. При обнаружении каких-либо аномальных условий, таких как выход сигнала за пределы допустимого диапазона, сбой связи или неисправность компонента, плата может генерировать подробные сообщения об ошибках или активировать сигналы тревоги. Эти диагностические возможности помогают быстро выявлять и определять местонахождение источника проблем, позволяя обслуживающему персоналу принимать быстрые корректирующие действия и минимизировать время простоя.

Общая системная интеграция и совместимость

• В системе управления Mark IV: Являясь неотъемлемой частью системы управления газовой турбиной GE Speedtronic Mark IV, DS3800HUMB предназначен для гармоничной работы с другими компонентами системы. Он обменивается данными и координирует свои действия с другими платами, контроллерами и модулями, чтобы обеспечить бесперебойную работу всей архитектуры управления газовой турбиной. Например, он может получать заданные значения от центрального контроллера и предоставлять обратную связь о фактическом состоянии подключенных устройств или процессов, что позволяет эффективно реализовывать стратегии управления с обратной связью.
• Внешняя системная интеграция: Помимо интеграции в систему Mark IV, поддержка платой нескольких протоколов связи также облегчает ее интеграцию с внешними системами. Он может взаимодействовать с другими системами промышленной автоматизации, системами SCADA или платформами управления уровня предприятия. Это обеспечивает беспрепятственный обмен данными и позволяет осуществлять более широкий мониторинг и контроль промышленных процессов из централизованного местоположения, способствуя общей эффективности и оптимизации работы.

Особенности:DS3800HUMB

• Поддержка модулей EPROM:
  • Гибкое расширение памяти: Наличие четырех разъемов для модулей стираемой программируемой постоянной памяти (EPROM) в секции Quad D обеспечивает значительную гибкость с точки зрения расширения памяти. Пользователи могут устанавливать различные EPROM в зависимости от конкретных требований приложения, что позволяет настраивать объем энергонезависимой памяти. Это имеет решающее значение для хранения широкого спектра данных, включая встроенное ПО системы управления турбиной, сложные алгоритмы управления, параметры калибровки и исторические записи эксплуатации. Например, в газовой турбине, используемой на электростанции с особыми требованиями к управлению нагрузкой, можно использовать дополнительные СППЗУ для хранения более подробных алгоритмов оптимизации выходной мощности в различных условиях эксплуатации.
  • Хранение данных: EPROM обеспечивают надежное энергонезависимое хранилище, а это означает, что данные, хранящиеся в них, остаются нетронутыми даже при отключении питания. Это гарантирует, что система управления газовой турбиной сможет возобновить свою работу с правильными настройками и программами после отключения электроэнергии, остановки или технического обслуживания. Это устраняет необходимость перезагрузки критически важных данных каждый раз при перезапуске системы, что повышает общую надежность и возможность быстрого перезапуска системы управления турбиной.

• Функции ввода/вывода (I/O)

• Разнообразные типы интерфейсов ввода-вывода:
  • Цифровой ввод/вывод: Плата имеет как цифровые входные, так и выходные каналы. Цифровые входы предназначены для приема двоичных сигналов от различных источников, таких как концевые выключатели, датчики приближения или цифровые индикаторы состояния внутри газотурбинной системы. Эти сигналы могут передавать простую, но важную информацию, такую ​​как положение клапана (открыто или закрыто), состояние защитной блокировки или завершение определенного механического движения. С другой стороны, цифровые выходы могут управлять такими компонентами, как реле, индикаторные лампы или цифровые дисплеи. Например, цифровой выход может активировать реле для запуска или остановки насоса или включить световой индикатор для сигнализации об определенном рабочем состоянии, обеспечивая прямое включение/выключение или бинарное управление внутри системы.
  • Аналоговый ввод/вывод: В дополнение к цифровому вводу/выводу DS3800HUMB имеет аналоговые входные и выходные каналы. Аналоговые входы способны обрабатывать сигналы от датчиков, которые постоянно измеряют физические параметры, такие как температура, давление или скорость потока в газовой турбине. Эти датчики обычно выдают сигналы напряжения или тока, а аналоговые входные каналы платы могут точно регистрировать и оцифровывать эти сигналы с высокой точностью. Аналоговые выходы могут генерировать управляющие сигналы в виде напряжения или тока для управления приводами, такими как клапаны или двигатели. Это позволяет точно контролировать работу турбины, например, регулируя положение топливного клапана на основе измеренных температуры и давления в камере сгорания, чтобы оптимизировать расход топлива и эффективность сгорания.
• Высокая способность обработки сигналов:
  • Широкий диапазон сигнала: Плата может обрабатывать широкий диапазон типов и амплитуд входных и выходных сигналов. Для аналоговых входов он может принимать различные диапазоны напряжения и тока, обычно используемые в промышленных датчиках, например 0–10 В, 4–20 мА и т. д. Такая универсальность позволяет ему взаимодействовать с разнообразным набором датчиков, доступных на рынке, независимо от их типа. конкретные выходные характеристики. Аналогично, что касается аналоговых выходов, он может генерировать сигналы в соответствующих диапазонах для эффективного управления различными исполнительными механизмами, обеспечивая совместимость с различными типами промышленного оборудования, которым для работы требуется аналоговый вход.
  • Точная обработка сигналов: DS3800HUMB оснащен возможностями обработки сигналов, которые обеспечивают точную оцифровку аналоговых входов и создание точных аналоговых выходов. Он включает в себя такие функции, как усиление сигнала, фильтрация и калибровка для улучшения качества сигнала и поддержания точности. Например, слабые сигналы датчиков могут быть усилены до соответствующего уровня для точной обработки, а электрические шумы могут быть отфильтрованы для предотвращения помех измеряемым сигналам, что приведет к надежному сбору данных и управлению.

• Коммуникационные возможности

• Поддержка нескольких протоколов:
  • ЭтерНет/IP: Поддержка EtherNet/IP позволяет плате легко интегрироваться с промышленными сетями на базе Ethernet. Этот протокол обеспечивает высокоскоростной и эффективный обмен данными с другими устройствами, системами диспетчерского управления и сбора данных (SCADA) или платформами управления уровня предприятия. Он широко используется в системах промышленной автоматизации, обеспечивая удаленный мониторинг и управление газотурбинной системой. Например, операторы электростанций могут получить доступ к данным о производительности турбины в режиме реального времени из централизованной диспетчерской с помощью EtherNet/IP, что позволяет им принимать обоснованные решения и корректировать рабочие параметры по мере необходимости.
  • Профинет: Совместимость с ProfiNet обеспечивает высокую совместимость DS3800HUMB с широким спектром промышленных устройств. Он предлагает функции диагностики и настройки, повышающие управляемость сети. Это позволяет плате взаимодействовать с другими ProfiNet-совместимыми компонентами в системе Mark IV и в более широкой среде автоматизации производства. Это позволяет легко интегрировать систему управления газовой турбиной с другими процессами автоматизации, например, координировать работу турбины с другим оборудованием на электростанции с комбинированным циклом.
  • Девайснет: Благодаря поддержке DeviceNet плата может взаимодействовать с различными датчиками и исполнительными устройствами, использующими этот протокол. DeviceNet известен своей простотой и способностью подключать устройства с относительно низкими требованиями к связи. Это обеспечивает гибкость при построении комплексной и взаимосвязанной системы управления газовой турбиной, включающей различные типы промышленного оборудования, которое может иметь особые предпочтения или ограничения в области связи.
• Расширенные коммуникационные возможности:
  • Обмен данными и координация: Несколько протоколов связи, поддерживаемые DS3800HUMB, обеспечивают эффективный обмен данными и координацию между различными компонентами системы управления газовой турбиной и внешними системами. Он может получать команды и заданные значения от центрального контроллера и предоставлять информацию о фактическом состоянии турбины и связанных с ней процессов. Эта двунаправленная связь необходима для реализации стратегий управления с обратной связью, гарантируя оптимальную работу турбины и эффективное реагирование на изменения условий эксплуатации или команд управления.
  • Удаленный мониторинг и контроль: Возможность связи по этим протоколам также облегчает удаленный мониторинг и управление газовой турбиной. Обслуживающий персонал может удаленно получать доступ к диагностической информации, отслеживать тенденции производительности и даже при необходимости вносить изменения в систему управления. Это снижает необходимость присутствия на месте для регулярных проверок и мелких корректировок, повышает эффективность работы и снижает затраты на техническое обслуживание.

• Функции питания и защиты

• Широкий диапазон входного напряжения:
  • Адаптивность источника питания: Плата рассчитана на работу в широком диапазоне входного напряжения, что позволяет легко адаптировать ее к различным условиям электропитания, возникающим в различных промышленных условиях. Независимо от того, является ли источником питания стабильная электросеть с незначительными колебаниями напряжения или локальный генератор с потенциально более переменной выходной мощностью, DS3800HUMB может надежно получать электроэнергию. Такая гибкость сводит к минимуму риск неожиданных остановов из-за проблем с электропитанием и обеспечивает непрерывную работу системы управления газовой турбиной, способствуя общей доступности и надежности турбины.
  • Совместимость источников питания: Широкий диапазон напряжений позволяет интегрировать плату в различные инфраструктуры электропитания без необходимости во многих случаях сложного регулирования электропитания или дополнительного оборудования для преобразования напряжения. Это упрощает процесс установки и снижает сложность и стоимость, связанные с обеспечением надлежащего электропитания системы управления.
• Защита от перенапряжения и обратной полярности:
  • Защита компонентов: Включение функций защиты от перенапряжения и обратной полярности защищает чувствительные электронные компоненты на плате от потенциального повреждения, связанного с питанием. Защита от перенапряжения срабатывает, когда входное напряжение источника питания превышает определенный безопасный порог, предотвращая попадание чрезмерного напряжения во внутренние цепи и выход из строя компонентов. Защита от обратной полярности гарантирует, что в случае случайного изменения места подключения источника питания компоненты платы не будут повреждены. Эти механизмы защиты повышают надежность и долговечность платы, снижая вероятность дорогостоящего ремонта или замены из-за сбоев в питании.
  • Стабильность системы: Защищая от проблем, связанных с питанием, эти функции способствуют общей стабильности системы управления газовой турбиной. Нестабильное питание или неправильное подключение питания могут привести к нестабильному поведению системы управления, влияя на производительность турбины и потенциально создавая угрозу безопасности. Защита от перенапряжения и обратной полярности помогает поддерживать стабильную среду электропитания платы, обеспечивая стабильную и надежную работу.

• Возможности программирования и настройки

• Поддержка многоязычного программирования:
  • Гибкость программирования: DS3800HUMB поддерживает несколько языков программирования, включая лестничные диаграммы, диаграммы функциональных блоков и структурированный текст. Такое разнообразие вариантов программирования удовлетворяет различные предпочтения в области программирования и набор навыков инженеров и технических специалистов. Для тех, кто более знаком с графическим представлением и интуитивной логикой лестничных диаграмм, он предоставляет простой способ реализации логики управления для простых элементов управления включением/выключением или основных последовательных операций. С другой стороны, язык структурированного текста подходит для более сложных алгоритмов и математических расчетов, необходимых для расширенных стратегий управления, таких как оптимизация производительности газовой турбины на основе нескольких входных параметров.
  • Эффективное развитие: Возможность выбора между различными языками программирования позволяет эффективно разрабатывать и настраивать логику управления газотурбинной системой. Инженеры могут использовать язык, который лучше всего соответствует конкретным требованиям приложения, сокращая время разработки и упрощая внедрение и тестирование новых стратегий управления или модификаций существующих. Эта гибкость также способствует инновациям и оптимизации конструкции системы управления, поскольку позволяет использовать различные методы и подходы программирования.
• Настраивается через перемычки:
  • Кастомизация: плата разделена на четыре секции (Quad A, Quad B, Quad C и Quad D), каждая из которых имеет собственный набор перемычек. Эти перемычки обеспечивают удобный способ настройки обработки внутри каждого раздела в соответствии с конкретными потребностями приложения. Например, пользователи могут устанавливать различные параметры, связанные с обработкой входных/выходных сигналов, настройками связи или опциями внутренней обработки, регулируя положения перемычек. Это позволяет точно настроить поведение платы в соответствии с уникальными требованиями системы управления газовой турбиной, например, настроить определенные каналы цифрового ввода для определенных типов датчиков или включить/отключить определенные функции связи в зависимости от настройки сети.
  • Адаптивность: Функция настройки перемычек позволяет адаптировать DS3800HUMB к различным сценариям эксплуатации и требованиям управления. По мере изменения применения газовой турбины или окружающей промышленной среды перемычки можно легко отрегулировать для изменения функциональности платы без необходимости масштабных модификаций оборудования или перепрограммирования программного обеспечения. Это упрощает процесс настройки системы управления для удовлетворения меняющихся эксплуатационных требований.

• Диагностические возможности

• Комплексный самоконтроль:
  • Внутренние проверки компонентов: Плата оснащена надежными диагностическими возможностями, которые позволяют ей постоянно контролировать свои внутренние компоненты. Он может проверять состояние различных цепей, микросхем и разъемов, выявляя такие проблемы, как неисправности компонентов, электрические короткие замыкания или аномальные уровни напряжения. Например, он может контролировать температуру критически важных компонентов и сравнивать ее с нормальными рабочими диапазонами, вызывая сигнал тревоги, если температура превышает безопасные пределы. Такой упреждающий мониторинг помогает выявлять потенциальные проблемы до того, как они обострятся и вызовут значительные сбои в работе системы управления газовой турбиной.
  • Мониторинг сигналов: Помимо мониторинга внутренних компонентов, DS3800HUMB также может внимательно следить за входными и выходными сигналами. Он проверяет целостность цифровых и аналоговых сигналов, получаемых от датчиков и отправляемых на исполнительные механизмы. Если сигнал выходит за пределы диапазона, искажается или отсутствует, плата может генерировать подробные сообщения об ошибках или активировать сигналы тревоги. Это гарантирует, что точные данные используются для принятия решений по управлению и что приводы получают правильные команды, что способствует надежной работе газовой турбины.
• Отчеты об ошибках и оповещения:
  • Подробные сообщения об ошибках: При обнаружении проблемы плата способна генерировать подробные сообщения об ошибках, которые предоставляют ценную информацию о характере проблемы. Эти сообщения могут включать в себя подробную информацию, например, какой компонент или сигнал затронут, тип ошибки (например, сигнал вне диапазона, сбой связи, неисправность оборудования) и любые соответствующие данные, которые могут помочь в диагностике и решении проблемы. Например, если аналоговый входной сигнал от датчика температуры постоянно ниже ожидаемого диапазона, в сообщении об ошибке может быть указан идентификатор датчика, измеренное значение сигнала и ожидаемый диапазон, что помогает обслуживающему персоналу быстро определить источник проблемы.
  • Срабатывание тревоги: DS3800HUMB может активировать сигналы тревоги, чтобы предупредить операторов или обслуживающий персонал при обнаружении ненормального состояния. Эти сигналы тревоги могут быть визуальными, например, включение красного индикатора на плате, или звуковыми, в зависимости от общей настройки системы управления. Возможность оперативно уведомлять соответствующий персонал о проблемах обеспечивает быстрое реагирование, сокращая время простоя и минимизируя влияние проблем на работу газовой турбины.

Технические параметры: DS3800HUMB

Приложения:DS3800HUMB

• Газотурбинные электростанции:
  • Управление и мониторинг турбин: На газотурбинных электростанциях DS3800HUMB играет решающую роль в общем контроле и мониторинге работы газовой турбины. Он хранит необходимые алгоритмы управления и данные калибровки в своих модулях EPROM, чтобы обеспечить точный контроль таких параметров, как впрыск топлива, впуск воздуха и процессы сгорания. Например, алгоритмы управления, хранящиеся в памяти, могут регулировать расход топлива в зависимости от скорости, температуры и условий нагрузки турбины для оптимизации выходной мощности и эффективности. Аналоговые и цифровые входные каналы платы принимают сигналы от различных датчиков, таких как датчики температуры в камере сгорания, датчики давления в воздухозаборных каналах и датчики скорости на валу турбины. На основе этих входных данных система управления, реализованная в DS3800HUMB, принимает решения и отправляет команды через свои цифровые и аналоговые выходные каналы на исполнительные механизмы, такие как топливные клапаны, лопатки компрессора и приводы с регулируемой скоростью, для поддержания стабильной и эффективной работы газовой турбины.
  • Регистрация данных и исторический анализ: Возможности памяти платы, особенно с модулями EPROM, позволяют записывать данные важных рабочих параметров с течением времени. Эти исторические данные можно использовать для анализа производительности, профилактического обслуживания и устранения неполадок. Например, операторы могут просматривать прошлые тенденции температуры, уровни вибрации или изменения выходной мощности, чтобы выявить закономерности, которые могут указывать на потенциальные проблемы, или оптимизировать графики технического обслуживания. Анализируя эти зарегистрированные данные, они могут обнаружить ранние признаки износа компонентов, такие как постепенное изменение показаний температуры или давления, и принять превентивные меры, чтобы избежать неожиданных поломок и продлить срок службы газовой турбины.
  • Грид-интеграция и связь: Поддержка DS3800HUMB таких протоколов связи, как EtherNet/IP, ProfiNet и DeviceNet, обеспечивает плавную интеграцию с системами диспетчерского управления и сбора данных (SCADA) энергосистемы и другими платформами управления энергосистемой. Он может передавать в режиме реального времени данные о выработке электроэнергии, состоянии и рабочих параметрах газовой турбины операторам сети, способствуя эффективной интеграции сети и балансировке нагрузки. В случае сбоев в сети или изменения спроса на электроэнергию плата может получать команды из центра управления сетью для соответствующей регулировки выходной мощности газовой турбины, обеспечивая стабильность сети и надежное электроснабжение.

Применение в промышленных процессах

• Нефтеперерабатывающие и нефтехимические заводы:
  • Управление турбинным оборудованием: Многие нефтеперерабатывающие и нефтехимические заводы используют газовые турбины для привода компрессоров, насосов и другого критически важного оборудования для таких процессов, как переработка сырой нефти, разделение продуктов и химический синтез. DS3800HUMB используется для управления этими турбинными агрегатами. На его цифровые и аналоговые входы поступают сигналы, связанные с условиями работы оборудования, такими как давление и расход обрабатываемых жидкостей, а также скорость и температура самой турбины. На основе этой информации система управления на плате корректирует работу турбины и подключенного к ней оборудования через ее выходные каналы. Например, он может управлять скоростью компрессора с приводом от газовой турбины для поддержания необходимого давления в трубопроводе для транспортировки продуктов нефтепереработки или регулировать работу насоса для обеспечения правильного потока химикатов в процессе реакции.
  • Оптимизация процессов и безопасность: Возможности памяти и программирования DS3800HUMB позволяют реализовать индивидуальные стратегии управления для оптимизации промышленных процессов. Операторы могут хранить определенные алгоритмы в модулях EPROM, чтобы максимизировать эффективность всего процесса с учетом таких факторов, как энергопотребление, качество продукции и производительность производства. Кроме того, диагностические функции платы способствуют безопасности процесса, постоянно отслеживая турбину и оборудование на предмет ненормальных условий. Если критический параметр превышает безопасные пределы или датчик выходит из строя, плата может активировать сигналы тревоги и предпринять соответствующие действия, например, отключить турбинное оборудование, чтобы предотвратить аварии или повреждение технологической инфраструктуры.
• Химические заводы:
  • Управление химическим реактором: В химическом производстве, где точный контроль условий реакции важен для качества продукции и безопасности процесса, DS3800HUMB можно использовать для управления мешалками, смесителями или теплообменниками с приводом от газовой турбины, связанными с химическими реакторами. На его аналоговые входы поступают данные о температуре, давлении и расходе от датчиков внутри реакторной системы, а алгоритмы управления, хранящиеся в памяти платы, используют эту информацию для настройки работы турбинного оборудования. Например, он может контролировать скорость мешалки, чтобы обеспечить правильное смешивание реагентов, или регулировать подачу тепла от турбинного теплообменника для поддержания желаемой температуры реакции.
  • Аварийное отключение и предотвращение опасностей: Возможности диагностики и подачи сигналов тревоги DS3800HUMB имеют решающее значение на химических предприятиях для предотвращения опасных ситуаций. В случае утечки химикатов, внезапного повышения давления или любого другого ненормального состояния, обнаруженного датчиками, подключенными к плате, она может быстро выполнить процедуру аварийного отключения, отправив сигналы через свои цифровые выходные каналы для остановки газовой турбины и сопутствующее оборудование. Это помогает локализовать опасность и защитить персонал, оборудование и окружающую среду станции.

Морские применения

• Движение судов и производство электроэнергии:
  • Газотурбинные двигательные установки: На современных кораблях, особенно в военно-морском и высокоскоростном коммерческом секторах, в качестве силовой установки все чаще используются газовые турбины из-за их высокой удельной мощности и быстрого запуска. DS3800HUMB используется для управления и мониторинга судовых газотурбинных двигательных установок. Его цифровые и аналоговые входы собирают данные о таких параметрах, как скорость турбины, температура выхлопных газов и расход топлива, а выходные каналы управляют такими компонентами, как системы впрыска топлива, механизмы шага винта (если применимо) и другие исполнительные механизмы, связанные с силовой установкой. Это позволяет точно контролировать скорость и маневренность судна, обеспечивая эффективную и безопасную работу во время рейсов.
  • Вспомогательная генерация электроэнергии: На кораблях газовые турбины также используются для выработки вспомогательной энергии для бортовых систем, таких как освещение, вентиляция и электроника. DS3800HUMB помогает управлять этими вспомогательными силовыми турбинами, получая сигналы, связанные с энергопотреблением различных бортовых систем, и соответствующим образом регулируя работу турбины. Он может взаимодействовать с другими корабельными системами через поддерживаемые протоколы связи, чтобы обеспечить стабильное электропитание независимо от условий эксплуатации корабля, таких как изменения нагрузки или изменения скорости и ориентации корабля.

Применение в централизованном отоплении и охлаждении

• Турбинные охладители и нагреватели: В системах централизованного теплоснабжения и охлаждения, в которых газовые турбины используются для привода чиллеров (для охлаждения) или нагревателей (для отопления), DS3800HUMB используется для мониторинга и управления работой этих турбин. В зависимости от требований района к температуре и нагрузке система управления щитом регулирует выходную мощность турбин и работу подключенного отопительного или охлаждающего оборудования. Например, в системе централизованного холодоснабжения во время пикового летнего спроса DS3800HUMB может получать сигналы от датчиков температуры в районе и использовать сохраненные алгоритмы управления для увеличения мощности турбинных охладителей, обеспечивая эффективное охлаждение зданий в этом районе. . Аналогичным образом, в системе централизованного теплоснабжения в холодные периоды можно регулировать работу турбинных обогревателей для поддержания желаемой температуры внутри обслуживаемых зданий.

Интеграция возобновляемых источников энергии

• Гибридные энергетические системы: В гибридных энергосистемах, сочетающих газовые турбины с возобновляемыми источниками энергии, такими как ветряные турбины или солнечные панели, DS3800HUMB может играть роль в координации работы различных компонентов генерации электроэнергии. Он может хранить алгоритмы управления для оптимизации совместной работы этих разнообразных источников энергии на основе таких факторов, как погодные условия, энергопотребление и уровни накопления энергии. Например, в периоды слабой выработки ветровой или солнечной энергии плата может управлять газовой турбиной, чтобы увеличить ее выходную мощность для удовлетворения общей потребности системы в мощности. Он также может взаимодействовать с системами хранения энергии (такими как аккумуляторы) для управления процессами зарядки и разрядки, обеспечивая стабильное и надежное электропитание в сеть или локальные нагрузки.

Настройка: DS3800HUMB

• Настройка алгоритма управления:
  • Оптимизация для конкретной турбины: В зависимости от конкретных характеристик газовой турбины и ее применения алгоритмы управления, реализованные в DS3800HUMB, могут быть настроены. Например, в газовой турбине, используемой для конкретного промышленного процесса с определенными схемами нагрузки или требованиями к эффективности, можно разработать специальные алгоритмы для оптимизации взаимосвязи между входными сигналами датчиков (такими как температура, давление и скорость) и выходными командами исполнительным механизмам (например, температура, давление и скорость). например, топливные клапаны и лопатки компрессора). В морской газотурбинной силовой установке, где быстрое ускорение и точный контроль скорости имеют решающее значение для маневрирования корабля, программное обеспечение может быть запрограммировано с использованием алгоритмов, которые отдают приоритет быстрым и плавным изменениям скорости турбины, а также учитывают такие факторы, как вес судна, состояние воды и желаемые условия. темпы ускорения.
  • Интеграция процессов: В промышленных процессах, где DS3800HUMB является частью более крупной системы, программное обеспечение можно настроить для полной интеграции с другими процессами. Например, на химическом заводе, где последовательно протекает несколько реакций и который приводится в действие газовыми турбинами, управляющее программное обеспечение может быть запрограммировано для взаимодействия и координации с другими системами управления технологическим процессом. Он может получать сигналы, связанные с ходом предшествующих реакций, и соответствующим образом корректировать свои выходные управляющие сигналы для оптимизации всего производственного процесса. Это может включать синхронизацию работы насосов, клапанов и мешалок в зависимости от кинетики и требований химических реакций.
  • Обнаружение и устранение неисправностей: Программное обеспечение можно настроить для обнаружения и реагирования на определенные неисправности в индивидуальном порядке. Различные приложения могут иметь разные режимы сбоя или компоненты, которые более склонны к проблемам. Если на электростанции с комбинированным циклом газовая турбина испытывает определенный тип механической вибрации, которая может повлиять на ее производительность или срок службы, встроенное ПО можно запрограммировать на тщательный мониторинг входных сигналов от датчиков, подключенных к DS3800HUMB, а также датчиков вибрации. Если обнаружены аномальные вибрации, это может инициировать конкретные действия, такие как снижение нагрузки на турбину, оповещение операторов станции подробной диагностической информацией и предложение возможных корректирующих мер, таких как проверка балансировки вала турбины или состояния подшипников.
  • Настройка протокола связи: Для интеграции с существующими промышленными системами управления, которые могут использовать другие протоколы связи, программное обеспечение DS3800HUMB можно обновить. Например, если на производственном предприятии имеется устаревшее оборудование, которое обменивается данными через собственный последовательный протокол, прошивку платы можно изменить для поддержки этого протокола. Это обеспечивает беспрепятственный обмен данными между DS3800HUMB и более старым оборудованием, обеспечивая дальнейшее использование и интеграцию в общую производственную систему. В приложениях, предназначенных для подключения к новым технологиям, таким как Интернет вещей (IoT) или облачные платформы мониторинга, программное обеспечение может быть расширено для работы с такими протоколами, как MQTT (транспорт телеметрии очереди сообщений) или RESTful API. Это обеспечивает эффективный удаленный мониторинг, анализ данных и контроль из внешних систем, обеспечивая лучшую интеграцию с более широкими стратегиями управления и оптимизации на уровне предприятия.

Настройка оборудования

• Настройка ввода/вывода:
  • Выбор и расширение модуля ввода-вывода: В зависимости от конкретных требований приложения пользователи могут выбирать различные комбинации модулей ввода-вывода для DS3800HUMB. Например, если для конкретного промышленного процесса требуется большое количество аналоговых входов для мониторинга датчиков температуры, давления и расхода, но меньше цифровых выходов, можно добавить дополнительные модули аналогового ввода, уменьшив при этом количество модулей цифрового вывода. И наоборот, в систему управления роботизированной рукой, где точное цифровое управление несколькими приводами имеет решающее значение, можно включить больше модулей цифрового вывода. Внешние платы расширения ввода-вывода также можно использовать для увеличения общего количества доступных каналов ввода-вывода, если стандартной конфигурации DS3800HUMB недостаточно. Это позволяет плавно расширять возможности системы мониторинга и управления для размещения большего количества датчиков и исполнительных механизмов по мере необходимости.
  • Формирование и защита сигнала: Входные каналы можно настроить с помощью специальных схем формирования сигнала. В приложениях, где датчики расположены в средах с электрическими помехами, к аналоговым входным каналам можно добавить специальные фильтры для устранения помех и улучшения качества сигнала. Например, в систему мониторинга железнодорожной инфраструктуры, где датчики путей подвергаются воздействию электромагнитных помех от проезжающих поездов, можно интегрировать специально разработанные режекторные фильтры для подавления определенных частот шума. Кроме того, к цифровым входам и выходам можно добавить усовершенствованные схемы защиты для защиты от переходных процессов или скачков напряжения, которые могут присутствовать в определенных промышленных условиях.
• Настройка входной мощности: В промышленных условиях с нестандартными конфигурациями электропитания входную мощность DS3800HUMB можно адаптировать. Например, на морской нефтяной платформе, где электроснабжение подвержено значительным колебаниям напряжения и гармоническим искажениям из-за сложной электрической инфраструктуры и использования генераторов, можно использовать специальные модули формирования мощности, такие как преобразователи постоянного тока с расширенными возможностями регулирования напряжения и фильтрации. быть добавлено. Они гарантируют, что плата получает стабильное и чистое питание, защищая ее от скачков напряжения и поддерживая ее надежную работу. На удаленном объекте по производству солнечной энергии, где энергия, генерируемая солнечными панелями, хранится в батареях, а уровни напряжения варьируются в зависимости от уровня заряда батареи, можно выполнить аналогичную настройку входной мощности, чтобы обеспечить совместимость DS3800HUMB с доступным источником питания и его работу. оптимально в таких условиях.

Настройка на основе экологических требований

• Настройка корпуса и защиты:
  • Адаптация к суровой окружающей среде: В чрезвычайно суровых промышленных условиях, например, с высоким уровнем пыли, влажности, химического воздействия или экстремальных температур, физический корпус DS3800HUMB можно настроить по индивидуальному заказу. На электростанции, расположенной в пустыне, где часто случаются пыльные бури, корпус может быть спроектирован с улучшенными пылезащитными функциями, такими как высокоэффективные воздушные фильтры, герметичные прокладки и прочный внешний корпус, чтобы поддерживать чистоту внутренних компонентов. На плату и ее компоненты можно наносить специальные покрытия для защиты от абразивного воздействия частиц пыли. На химическом заводе, где существует риск химических брызг и паров, корпус может быть изготовлен из материалов, устойчивых к химической коррозии, таких как нержавеющая сталь или специальные композитные пластмассы. Его также можно герметизировать, чтобы предотвратить попадание вредных веществ во внутренние компоненты, а также можно установить дополнительные системы вентиляции для предотвращения скопления потенциально взрывоопасных или вредных газов.
  • Управление температурным режимом: В зависимости от температурных условий окружающей среды в промышленных условиях могут быть встроены индивидуальные решения по управлению температурным режимом. На объекте, расположенном в жарком климате, где плата может подвергаться воздействию высоких температур в течение длительного времени, в корпус можно интегрировать дополнительные радиаторы, охлаждающие вентиляторы или даже системы жидкостного охлаждения (если применимо), чтобы поддерживать оптимальное состояние устройства. диапазон рабочих температур. В холодных условиях, например, на арктических объектах разведки нефти и газа, к корпусу можно добавить нагревательные элементы или изоляцию, чтобы обеспечить запуск и надежную работу DS3800HUMB даже при отрицательных температурах.

Адаптация к конкретным отраслевым стандартам и правилам

• Соответствие требованиям:
  • Требования к атомной электростанции: На атомных электростанциях, где действуют чрезвычайно строгие стандарты безопасности и нормативные требования, DS3800HUMB можно настроить в соответствии с этими конкретными требованиями. Это может включать использование радиационно-стойких материалов для компонентов платы, прохождение специальных процессов испытаний и сертификации для обеспечения надежности в ядерных условиях, а также реализацию резервных или отказоустойчивых функций. Например, в программное обеспечение можно включить резервные источники питания и несколько уровней обнаружения и исправления ошибок, чтобы соответствовать высоким отраслевым требованиям безопасности. Кроме того, может быть применено усиленное электромагнитное экранирование для защиты от любых потенциальных помех, которые могут повлиять на работу платы в ядерной среде.
  • Аэрокосмические и авиационные стандарты: В аэрокосмической отрасли действуют строгие правила в отношении устойчивости к вибрации, электромагнитной совместимости (ЭМС) и надежности из-за критического характера эксплуатации самолетов. DS3800HUMB можно настроить в соответствии с этими требованиями. Например, возможно, его придется модифицировать, чтобы обеспечить улучшенные функции виброизоляции, например, используя специальные амортизаторы и демпфирующие материалы. Плату также можно модифицировать, обеспечив лучшую защиту от электромагнитных помех, включая меры по экранированию и фильтрации для обеспечения надежной работы во время полета. При использовании вспомогательной силовой установки самолета (ВСУ) DS3800HUMB должен соответствовать строгим авиационным стандартам качества и производительности, чтобы гарантировать безопасность и эффективность ВСУ и связанных с ней систем. Это может включать в себя использование легких и высоконадежных компонентов, а также прохождение строгих процедур тестирования и сертификации, характерных для аэрокосмической отрасли.
