Общая электрическая вспомогательная интерфейсная панель DS3800NADB для промышленных приложений

Описание продукта:DS3800NADB

• Размеры и структура правления
  • Как печатная плата, DS3800NADB имеет относительно большую площадь, которая предназначена для размещения различных компонентов.Размер платы оптимизирован для размещения всех необходимых схем для его аналоговых - цифровых функций преобразованияНаличие просверленных отверстий в правом верхнем и правом нижнем углах указывает на стандартный монтажный механизм.Эти отверстия, вероятно, предназначены для помещения в конкретный корпус или панель управления в промышленной системеЭто имеет решающее значение в условиях, когда вибрации от машин, например, в электростанциях,может потенциально нарушить работу карты, если она не установлена правильно.
• Дизайн компонента
  • Интегрированные схемы: Планшеты заполнены значительным количеством интегральных схем. Эти интегральные схем играют различные роли в процессе конверсии аналоговых в цифровые.Некоторые могут быть предназначены для усиления сигнала., обеспечивающие усиление слабых аналоговых входных сигналов до соответствующего уровня для точной конверсии.использование сложных алгоритмов для точной цифровизации аналоговых сигналовСтратегическое размещение этих интегральных узлов на платформе предназначено для минимизации помех сигнала и оптимизации общей эффективности преобразования.
  • Резисторы и конденсаторыРезисторы используются для управления потоком электрического тока, установки уровня напряжения и выполнения таких функций, как сопоставление импеданса.Конденсаторы, с другой стороны, используются для таких задач, как фильтрация электрического шума, разъединение источников питания и хранение и высвобождение электрического заряда по мере необходимости.Их сочетание помогает в обустройстве аналоговых входных сигналов, что делает их более подходящими для процесса конверсии аналогово-цифровой.
  • Коннекторы: Планшеты оснащены мужскими и женскими разъемами, которые необходимы для установления связи с другими компонентами промышленной системы управления.Мужской разъем может быть использован для отправки цифровых сигналов, которые были преобразованы из аналоговых входовКонструкция этих разъемов обеспечивает надежное и безопасное соединение.минимизация риска потери сигнала или электрических шортов.

2Функциональный обзор



• Конверсия аналогово-цифровой
  • Преобразование высокого разрешения: В качестве 12-разрядной аналогово-цифровой конверсионной карты DS3800NADB предлагает высокий уровень разрешения при преобразовании аналоговых сигналов в цифровую форму.12-битное разрешение означает, что он может различать между 4096 различными уровнями в диапазоне входного аналогового сигналаЭто высокое разрешение имеет решающее значение в приложениях, где требуется точное измерение и управление, например, в системах управления турбинами.точная конверсия аналоговых сигналов от датчиков, измеряющих такие параметры, как температура, давление и скорость потока необходимы для поддержания оптимальной производительности турбины.
  • Обработка входного сигнала: Карта предназначена для обработки различных аналоговых входных сигналов. Она может принимать сигналы от различных типов датчиков, таких как термопары для измерения температуры, преобразователи давления,и потокометрыЭти аналоговые сигналы могут иметь разные диапазоны напряжения,и DS3800NADB, вероятно, оснащен входными схемами, которые могут масштабировать и обусловливать эти сигналы в соответствующем диапазоне для процесса конверсии аналогового в цифровой.
• Выпуск и передача данных
  • Формат цифрового вывода: После того, как аналоговые сигналы преобразуются в цифровую форму, DS3800NADB выводит данные в формате, который может быть легко обработан другими компонентами системы.Цифровой выход может быть в параллельном или серийном форматеЭти цифровые данные могут затем передаваться на микроконтроллеры, программируемые логические контроллеры (PLC),или других цифровых процессорных блоков в системе управления турбинойЭти устройства могут использовать цифровые данные для принятия решений, таких как регулирование скорости потока топлива, скорости турбины или углов лезвия, чтобы обеспечить эффективную и безопасную работу турбины.
  • Коммуникация с другими компонентами: Мужские и женские разъемы на панели позволяют бесшовную связь с другими компонентами в промышленной системе управления.Карта может общаться с другими досками, которые отвечают за такие задачи, как хранение данныхНапример, он может отправлять преобразованные цифровые данные на дисплейную панель, которая затем может представлять информацию операторам в читаемом человеком формате.Дополнительно, он может принимать сигналы управления от центрального блока управления, который может регулировать работу карты, например, изменение диапазона входного сигнала или скорости преобразования.

3Приспособимость к окружающей среде



• Устойчивость к температуре и влажности
  • DS3800NADB предназначен для работы в пределах определенного температурного диапазона, обычно подходящего для промышленной среды.температура может значительно варьироваться, и карта сконструирована так, чтобы выдерживать эти колебания, не снижая ее производительность.обеспечение надежной работы даже в влажных условиях.Эта адаптивность к окружающей среде достигается за счет использования компонентов, предназначенных для этих условий, а также соответствующего теплового управления и влагоустойчивых конструктивных особенностей на доске..
• Электромагнитная совместимость (ЭМК)
  • Промышленные помещения часто заполнены электромагнитными помехами (ЭМИ) от различных источников, таких как двигатели, трансформаторы и радиочастотные (РЧ) передатчики.DS3800NADB предназначен для электромагнитной совместимости, что означает, что он может работать без значительного влияния этих внешних электромагнитных полей.Вероятно, он имеет встроенные механизмы защиты и фильтрации для защиты своих внутренних компонентов от EMI и RFIЭто гарантирует, что процесс конверсии аналоговых данных в цифровые остается точным, а выход данных надежным даже при наличии сильного электромагнитного шума.



Особенности:DS3800NADB

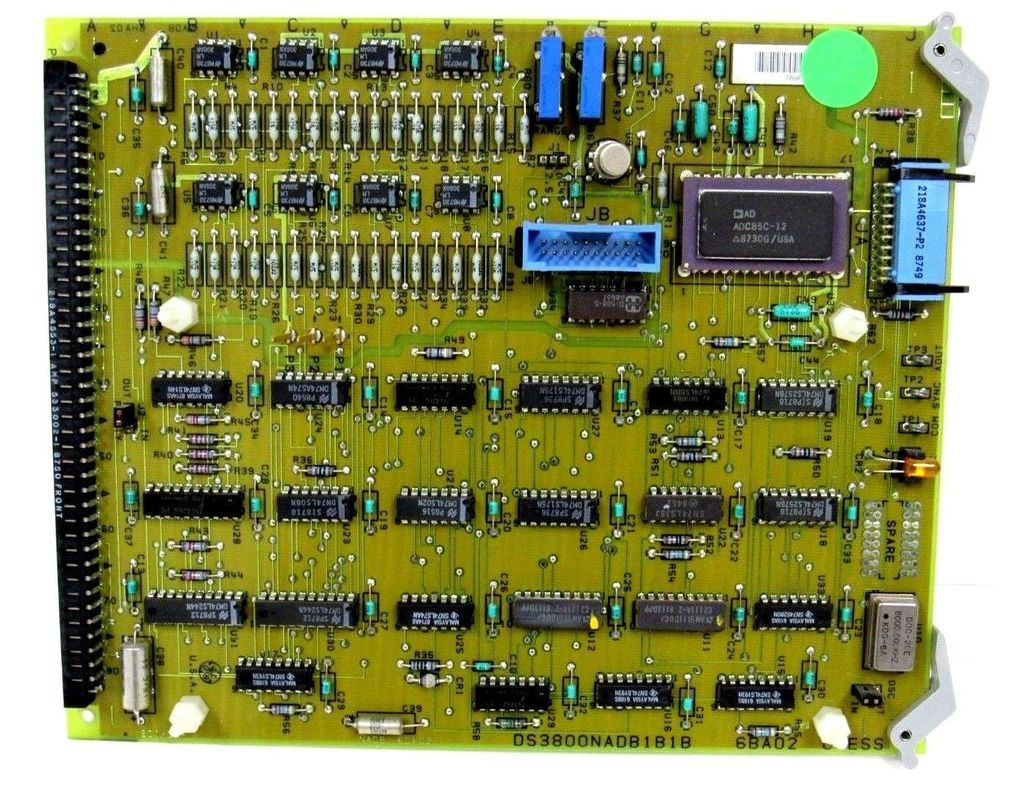

• Структура правления: Это относительно большая печатная плата и функционирует как материнская плата для меньшей вспомогательной платы DS3800DADB.Он имеет вытягиватель вкладки, прикрепленной к его верхнем и нижнем правом углу для легкого извлечения и установкиДоска просверлена на заводе и отмечена для выравнивания на нижнем краю "NADB 6 DA 02 6 BA 04".
• Коннекторы: Он имеет один мужской разъем, один женский и один ленточный разъем для связи с DS3800DADB.
• Компоненты
  • Светодиодный индикатор: имеет один янтарный светодиод с отметкой "P OK", чтобы указать состояние питания или нормальную работу платы.
  • Испытательные точки: Существует три точки TP-испытания с маркировкой COM/SYNC/AOUT, которые могут использоваться для испытаний и отладки.
  • Резисторы и конденсаторыОн имеет два переменного резистора потенциометра и несколько конденсаторов.В то время как потенциометры могут быть настроены для тонкой настройки определенных параметров.
  • Интегрированные схемы: Он заполнен несколькими интегральными схемами, включая 12-разрядный преобразователь A/D ADC85H-12 с отсылкой и часом.Конструкция этого чипа включает в себя масштабирующие резисторы, которые обеспечивают диапазон аналоговых входных сигналов ± 2.5, ±5, ±10, от 0 до +5 или от 0 до +10 вольт.



Настройка и гибкость

Выключатели прыжка: имеет несколько переключателей. J1 обозначен "диапазон", J2 обозначен "парность" и может быть настроен на вход или выход, и J3 обозначен "osc" и может быть настроен на вход или выход,что позволяет некоторую настройку и конфигурацию работы доски.Запасный ПТГ: Вдоль правого края расположены запасные пробитые отверстия, обеспечивающие возможность дополнительных модификаций или расширений цепи в случае необходимости.

Функциональные характеристики

Высокое разрешение: В качестве 12-битной карты конверсии аналогово-цифровой, она может различать между 4096 различными уровнями в диапазоне входного аналогового сигнала,обеспечивает высокоточную конверсию для точного измерения и контроля.Совместимость выходного сигнала: все цифровые сигналы совместимы с DTL и TTL, а выходные данные являются отрицательными и доступны в последовательной или параллельной форме,облегчение интерфейса с другими цифровыми устройствами в системе.Дизайн избыточности: Система GE Speedtronic Mark IV, частью которой является DS3800NADB, имеет интегрированные чипсеты с двумя из трех резервов голосования по всем параметрам защиты и критическим элементам управления,повышение надежности и безопасности системы.

Технические параметры:DS3800NADB



• Резолюция: 12 бит, что означает, что он может различать между 4096 различными уровнями в диапазоне входного аналогового сигнала, обеспечивая высокоточную конверсию для точного измерения и управления.
• Диапазон входного сигнала: 12-разрядный преобразователь A/D ADC85H-12 на платке имеет масштабирующие резисторы, обеспечивающие диапазон аналоговых входных сигналов ±2.5, ±5, ±10, от 0 до +5 или от 0 до +10 вольт.

Цифровой выход



• Совместимость: Все цифровые сигналы совместимы с DTL и TTL, а выход данных является отрицательно-истинным.
• Формат вывода: Вывод данных доступен в последовательной или параллельной форме, что облегчает интерфейс с другими цифровыми устройствами в системе.

Коннекторы



• Мужской соединитель: расположен на одном коротком краю платы, используется для отправки цифровых сигналов или подключения к другим компонентам, требующим конвертируемых цифровых данных.
• Женский соединитель: заполняет другой короткий край, который может использоваться для приема мощности, управляющих сигналов или дополнительных аналоговых входных сигналов.
• Коннектор ленты: используется для связи с вспомогательной платой DS3800DADB.

Силовое питание



• Напряжение: Специфические требования к напряжению не доступны публично в деталях, но он предназначен для работы в диапазоне питания, предоставляемом системой GE Speedtronic Mark IV.
• Потребление энергии: Потребление энергии панели не указано в публичном доступе, но она оптимизирована для эффективной работы в среде системы управления турбиной.

Другие параметры



• Светодиодный индикатор: имеет один янтарный светодиод с отметкой "P OK", чтобы указать состояние питания или нормальную работу платы.
• Испытательные точки: Существует три точки TP-испытания с маркировкой COM/SYNC/AOUT, которые могут использоваться для испытаний и отладки.
• Резисторы и конденсаторыОн имеет два переменного резистора потенциометра и несколько конденсаторов.В то время как потенциометры могут быть настроены для тонкой настройки определенных параметров.
• Выключатели прыжка: J1 обозначен как "диапазон", J2 обозначен как "паритет" и может быть настроен как входящий, так и выходящий, а J3 обозначен как "osc" и может быть настроен как входящий, так и выходящий,что позволяет некоторую настройку и конфигурацию работы доски.
• Запасный ПТГ: Вдоль правого края расположены запасные пробитые отверстия, обеспечивающие возможность дополнительных модификаций или расширений цепи в случае необходимости.



Применение:DS3800NADB



Промышленная автоматизация



• Контроль процессов: В промышленных производственных процессах, таких как химическая, нефтеперерабатывающая и пищевая промышленность, DS3800NADB может использоваться для преобразования аналоговых сигналов из переменных процесса, таких как скорость потока, уровень,и концентрация в цифровые сигналы для программируемого логического контроллера (PLC) или распределенной системы управления (DCS) для обработки и управленияЭто позволяет точно регулировать производственный процесс, обеспечивая качество продукции и эффективность производства.
• Роботика: В роботизированных системах DS3800NADB может использоваться для преобразования аналоговых сигналов от датчиков, таких как датчики силы, датчики положения,и датчики зрения в цифровые сигналы для контроллера робота для обработки и анализаЭто позволяет роботу точно воспринимать внешнюю среду и выполнять такие задачи, как захват, сборка и сварка с высокой точностью.

Системы мониторинга и диагностики оборудования



Лаборатории исследований и разработок



Настройка: DS3800NADB

• Взаимодействие с вспомогательным советом DS3800DADB: DS3800NADB служит главной платой и подключается к вспомогательной плате DS3800DADB через кабель ленты.Восемь конденсаторов 708a1 200в м/е на вспомогательной плате могут значительно увеличить емкость DS3800NADB, тем самым оптимизируя общую производительность системы.
• Интеграция в системе Speedtronic Mark IV: Он является частью системы GE Speedtronic Mark IV, работающей в тандеме с другими панелями управления, датчиками и приводами в системе.они достигают точного контроля над газовыми и паровыми турбинамиНапример, он обменивается данными и управляющими сигналами с другими панелями управления, чтобы обеспечить скоординированную работу всей системы.

Содержание и ремонт



• Выявление ошибок: Рыжая светодиодная индикатор "P OK" на панели может быть наблюдается для предварительного определения того, является ли источник питания или рабочее состояние панели нормальным.три точки испытания TP с отметкой COM/SYNC/AOUT позволяют техникам проводить более глубокое обнаружение сигнала и обнаружение неисправностей.
• Ремонт и замена: Поскольку GE DS3800NADB является ключевым компонентом в системе GE Speedtronic Mark IV, для ремонта и замены обычно рекомендуется профессиональный техник.требуется профессиональное оборудование и инструменты для испытаний, такие как осциллоскопы и мультиметры, для обеспечения качества и безопасности ремонта.Некоторые специализированные компании по ремонту промышленной автоматизации или службы послепродажного обслуживания GE могут предоставить соответствующие услуги по ремонту.

Развитие и замена



• Усовершенствование технологий: С непрерывным развитием электронных технологий также развивается технология конвертации A/D. Высшее разрешение, более высокая скорость конвертации.и более низкое энергопотребление A / D конверсии чипов появляютсяОднако из-за широкого использования системы GE Speedtronic Mark IV в некоторых конкретных областях DS3800NADB остается важным компонентом на данный момент.может быть постепенно заменена продуктами с лучшими характеристиками.
• Совместимость и обновления: При рассмотрении вопроса о модернизации или замене GE DS3800NADB необходимо полностью учитывать его совместимость с существующей системой.Новые заменяющие продукты должны быть совместимы с исходной системой с точки зрения электрической производительности, спецификации интерфейса и функции для обеспечения нормальной работы системы.требуется всеобъемлющая оценка и испытания системы для избежания проблем совместимости и потенциальных опасностей для безопасности..
• J1: отмечен "диапазон", который можно регулировать, чтобы изменить диапазон аналогового входного сигнала. 12-битный преобразователь A/D ADC85H-12 на плате имеет масштабирующие резисторы, которые обеспечивают диапазоны аналогового входного сигнала ±2.5, ±5, ±10, от 0 до +5 или от 0 до +10 вольт.
• J2: отмечен "паритет", который может быть установлен на "включен" или "выключен", что позволяет настраивать параметры парита для передачи данных.Это полезно для обеспечения точности и целостности передачи данных между платой и другими устройствами.
• J3: отмечен "osc" и может быть настроен на "in" или "out", что позволяет настраивать настройки осциллятора.Это можно регулировать в соответствии со специфическими требованиями системы для оптимизации частоты работы и стабильности доски.

• Запасные пробитые отверстия


  Вдоль правого края платы расположены запасные пробитые отверстия, которые позволяют дополнительно модифицировать или расширять схему.такие как резисторы, конденсаторы или другие интегральные схемы, к плате для удовлетворения конкретных требований приложения или для реализации дополнительной функциональности.
