GE DS3800NADA Модуль периферийного интерфейса - идеальный выбор для промышленной эффективности

Описание продукта:DS3800NADA

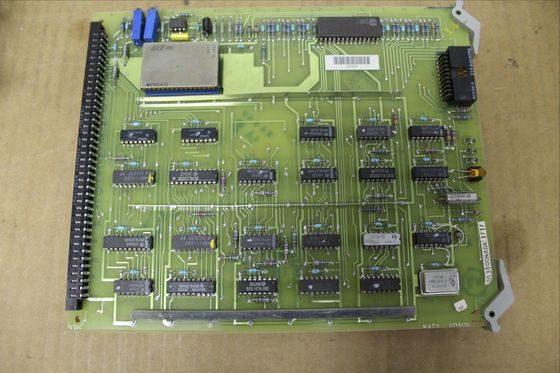

• Структурное усиление: Наличие трех перекладин, охватывающих длинную сторону доски, служит жизненно важной структурной цели. Эти перекладины действуют как армирование, значительно снижая риск изгиба доски. В промышленных условиях, где карта может подвергаться механическим нагрузкам, например вибрации от близлежащего оборудования, такое усиление обеспечивает физическую целостность платы. Это очень важно, поскольку любой изгиб может потенциально повредить хрупкую внутреннюю схему, что приведет к неисправности или неточному преобразованию сигнала.
• Особенности монтажа и обращения: Просверленные отверстия во всех четырех углах являются стандартными и предназначены для надежного монтажа. Они позволяют надежно прикрепить DS3800NADA к панели управления или системе, смонтированной в стойке, с помощью соответствующего оборудования. Два зажима для извлечения, расположенные в правом верхнем и правом нижнем углах, предназначены для легкого извлечения карты. Это полезно во время процедур обслуживания или замены, позволяя техническим специалистам быстро и безопасно извлечь карту, не повреждая разъемы или другие компоненты.
• Индикатор и тестовые точки: Янтарный светодиод на правом краю платы служит индикатором. Он может обеспечивать визуальную обратную связь о состоянии работы карты, например, о включении питания, передаче данных или об ошибках. Три контрольные точки, расположенные над светодиодом, являются ценными диагностическими инструментами. Технические специалисты могут использовать эти точки для измерения электрических параметров, таких как уровни напряжения, формы сигналов или проверки наличия определенных сигналов. Это помогает устранять любые проблемы, которые могут возникнуть во время работы карты. Два потенциометра на верхнем крае платы, вероятно, используются для точной настройки определенных электрических характеристик, таких как регулировка усиления аналоговых входных сигналов.

Компоненты схемы

• Пассивные компоненты: Использование небольших конденсаторов и нескольких металлопленочных резисторов имеет основополагающее значение для электрической функциональности карты. Конденсаторы используются для таких функций, как фильтрация электрических помех, развязка источников питания, а также хранение и высвобождение электрического заряда по мере необходимости. С другой стороны, металлопленочные резисторы используются для управления потоком электрического тока, установки уровней напряжения и обеспечения электрической изоляции. Их комбинация обеспечивает правильное преобразование аналоговых входных сигналов перед их преобразованием в цифровую форму.
• Интегральные схемы: Благодаря двадцати шести интегральным схемам DS3800NADA способен выполнять сложные задачи по обработке сигналов. Эти микросхемы могут включать аналого-цифровые преобразователи, усилители сигналов и логические схемы управления. Аналого-цифровые преобразователи лежат в основе карты и отвечают за точное преобразование аналоговых сигналов в цифровые значения. Усилители сигналов повышают слабые аналоговые сигналы до уровня, подходящего для преобразования, в то время как логические схемы управления управляют общей работой карты, включая передачу данных и связь с другими компонентами.
• Запасное покрытие — сквозные отверстия (PTH): Набор запасных PTH в верхней и средней части платы обеспечивает гибкость для будущих модификаций. В случае необходимости добавления дополнительных компонентов для улучшения функциональности карты, например, дополнительных резисторов для точной настройки определенной схемы или малой интегральной схемы для новой функции, можно использовать эти отверстия. Этот дальновидный дизайн позволяет карте со временем адаптироваться к меняющимся требованиям.

Коммуникация и совместимость

• Настройка соединителя: Наличие штекерного и гнездового разъема на плате обеспечивает бесперебойную связь с другими модулями промышленной системы управления. Эти разъемы, вероятно, относятся к типам высокой плотности и способны передавать несколько сигналов, включая аналоговые входы, цифровые выходы, сигналы питания и управления. Конструкция обеспечивает надежные и безопасные соединения, сводя к минимуму риск потери сигнала или помех.
• Совместимость системы: Совместимость DS3800NADA с широким спектром систем автоматизации GE, включая системы управления турбинами Mark V, Mark VI и Mark VIe, а также программируемые логические контроллеры (ПЛК) RX3I и RX7I, делает его универсальным компонентом. Такая межсистемная совместимость обеспечивает легкую интеграцию в различные промышленные установки. Например, на электростанции, где для общей автоматизации установки используется комбинация систем управления турбиной Mark VI и ПЛК RX3I, DS3800NADA можно использовать для взаимодействия между аналоговыми датчиками и этими цифровыми системами управления, обеспечивая плавный поток данных и скоординированную работу.

Оптические характеристики (если применимо)

• Индикация состояния: Если желтый светодиод рассматривать в контексте оптических характеристик, он обеспечивает визуальную индикацию состояния карты. В слабоосвещенной промышленной диспетчерской можно легко наблюдать за яркостью светодиода, что позволяет операторам быстро оценить, правильно ли работает карта. Например, постоянно горящий светодиод может указывать на нормальную работу, а мигающий светодиод может сигнализировать об ошибке или текущем процессе диагностики. Эта визуальная обратная связь — простой, но эффективный способ контролировать состояние карты без необходимости использования дополнительного диагностического оборудования.

Особенности:DS3800NADA

• Прочная структурная конструкция
  • Три перекладины на длинной стороне доски являются ключевым элементом структурной целостности. Они равномерно распределяют механическую нагрузку по доске, предохраняя ее от коробления и изгиба. Такая конструкция обеспечивает стабильность работы DS3800NADA в промышленных условиях, заполненных вибрирующим оборудованием. Например, на электростанции, где газовые турбины создают значительную вибрацию, поперечины защищают карту от физического повреждения, которое в противном случае могло бы нарушить точное преобразование аналоговых сигналов.
• Удобный монтаж и снятие
  • Просверленные отверстия в четырех углах и два зажима для извлечения упрощают процесс установки и снятия. Отверстия обеспечивают надежный монтаж внутри шкафов управления или стоек в соответствии со стандартными промышленными методами монтажа. Зажимы для извлечения, расположенные в правом верхнем и правом нижнем углах, обеспечивают удобный захват для технических специалистов. Во время технического обслуживания или обновления системы эти зажимы позволяют быстро и без повреждений извлечь карту, сокращая время простоя и обеспечивая эффективное обслуживание.

• 2. Индикаторные и диагностические функции.

• Визуальная индикация состояния
  • Желтый светодиод на правом краю служит визуальным индикатором рабочего состояния карты. Он может передавать такую ​​информацию, как состояние включения питания, активность передачи данных или состояния ошибки. В большой промышленной диспетчерской, где одновременно работают несколько систем, этот светодиод позволяет операторам быстро определить, правильно ли работает DS3800NADA. Например, постоянно горящий светодиод может указывать на нормальную работу, а быстро мигающий светодиод может сигнализировать об ошибке связи или сбое в процессе аналого-цифрового преобразования.
• Доступные контрольные точки
  • Три контрольные точки над светодиодом имеют неоценимое значение для диагностических целей. Технические специалисты могут использовать эти точки для измерения электрических параметров, таких как уровни напряжения, амплитуды сигналов и формы сигналов. Это имеет решающее значение для устранения любых проблем с аналоговыми входными сигналами или процессом преобразования. Например, если на аналогово-цифровом преобразователе появляется неожиданный выходной сигнал, контрольные точки можно использовать для проверки целостности входного аналогового сигнала, помогая локализовать проблему либо в источнике сигнала, либо внутри самой карты.
• Регулируемые потенциометры
  • Два потенциометра на верхнем крае платы позволяют точно настраивать определенные электрические характеристики. Их можно использовать, например, для регулировки усиления аналоговых входных сигналов. В приложениях, где входные аналоговые сигналы различаются по амплитуде, потенциометры позволяют оптимизировать уровень сигнала перед преобразованием. Это гарантирует, что аналого-цифровой преобразователь принимает сигналы в оптимальном входном диапазоне, улучшая точность и разрешение цифрового выхода.

• 3. Характеристики компонентов схемы

• Комплексный набор пассивных компонентов
  • Комбинация небольших конденсаторов и нескольких металлопленочных резисторов обеспечивает комплексный подход к формированию сигнала. Конденсаторы используются для таких функций, как фильтрация высокочастотного шума, развязка источников питания для предотвращения электрических помех и действия в качестве элементов накопления энергии. С другой стороны, металлопленочные резисторы используются для точного управления потоком тока, делением напряжения и согласованием импеданса. Вместе они гарантируют, что аналоговые входные сигналы надлежащим образом преобразуются и подготавливаются для точного преобразования в цифровой формат.
• Мощные интегральные схемы
  • Благодаря двадцати шести интегральным схемам DS3800NADA способен решать сложные задачи обработки сигналов. Эти микросхемы, вероятно, включают в себя высокоточные аналого-цифровые преобразователи, которые отвечают за точный перевод аналоговых сигналов в цифровые значения. Усилители сигналов внутри микросхем повышают слабые аналоговые сигналы до уровня, подходящего для преобразования. Кроме того, логические схемы управления управляют общей работой карты, координируя передачу данных, связь с другими компонентами и обеспечивая правильную последовательность процессов преобразования.
• Гибкое расширение с помощью запасного PTH
  • Набор запасных сквозных отверстий (PTH) в верхней и средней части платы обеспечивает надежность в будущем. По мере развития промышленных требований эти отверстия можно использовать для добавления дополнительных компонентов. Например, если внедряются новые сенсорные технологии, требующие дополнительных компонентов обработки сигналов, или если есть необходимость улучшить функциональность карты с помощью дополнительных резисторов или небольших интегральных схем, запасной PTH можно использовать без необходимости использования полной платы. редизайн.

• 4. Функции связи и совместимости.

• Универсальная конфигурация разъемов
  • Разъемы «папа» и «мама» на плате предназначены для бесперебойной связи с другими модулями промышленной системы управления. Эти разъемы могут передавать различные сигналы, включая аналоговые входы, цифровые выходы, сигналы питания и управления. Их конструкция с высокой плотностью размещения обеспечивает надежную и эффективную передачу сигнала, сводя к минимуму риск потери сигнала или помех. Это позволяет DS3800NADA взаимодействовать с широким спектром устройств, таких как датчики, исполнительные механизмы и другие платы управления.
• Широкая системная совместимость
  • Совместимость DS3800NADA с несколькими системами автоматизации GE, такими как системы управления турбинами Mark V, Mark VI и Mark VIe, а также программируемыми логическими контроллерами (ПЛК) RX3I и RX7I, является существенным преимуществом. Это обеспечивает легкую интеграцию в различные промышленные установки. На крупном промышленном предприятии, где используется комбинация этих систем GE для управления турбиной, управления питанием и общей автоматизации процессов, DS3800NADA может выступать в качестве общего интерфейса для аналого-цифрового преобразования, обеспечивая бесперебойный поток данных и скоординированную работу. по всей системе.

Технические параметры:DS3800NADA

• Метод связи: Оптоволокно
• Оптический интерфейс: Двухволновое многомодовое волокно.
• Оптические длины волн: 820 нм и 1300 нм
• Диапазон оптической мощности: от -19,5 до -14,5 дБм
• Чувствительность приемника: -34 дБм
• Оптический разъем: ST-тип
• Скорость передачи данных: 1 Мбит/с
• Количество портов: 1

Электрический

• Потребляемая мощность: максимум 5 Вт

Относящийся к окружающей среде

• Диапазон рабочих температур: от 0 до 50 градусов Цельсия (от 32 до 122 градусов по Фаренгейту)
• Диапазон температур хранения: от -40 до 70 градусов Цельсия (от -40 до 158 градусов по Фаренгейту)
• Диапазон влажности: от 5% до 95% без конденсации

Схема

• Количество интегральных схем: Двадцать шесть, включая микросхему аналого-цифрового преобразователя, сочетающую в себе 12-битный АЦП с внутренней тактовой частотой и усилителем фиксации дорожки.
• Форматы выходных данных: одно параллельное 12-битное слово; два 8-битных байта или последовательные данные.

Приложения:DS3800NADA

• Паровые турбины: На электростанциях он используется для преобразования аналоговых сигналов от датчиков, контролирующих давление пара, температуру и расход, в цифровые сигналы. Затем цифровые сигналы обрабатываются системой управления для точной регулировки скорости, нагрузки и других рабочих параметров паровой турбины, обеспечивая эффективное и стабильное производство электроэнергии.1.
• Газовые турбины: Для газовых турбин в электроэнергетике и авиационных двигателях DS3800NADA может преобразовывать аналоговые сигналы от датчиков, которые измеряют расход топлива, температуру выхлопных газов и давление на входе в компрессор. Преобразованные цифровые сигналы помогают системе управления оптимизировать процесс сгорания, повысить топливную экономичность, а также повысить надежность и безопасность работы газовой турбины.

Промышленная автоматизация

• Управление процессом: В промышленных производственных процессах, таких как химическая, фармацевтическая и пищевая промышленность, он используется для преобразования аналоговых сигналов от датчиков, которые контролируют температуру, давление, расход и уровень, в цифровые сигналы. Затем система управления может выполнять ПИД-регулирование и другие алгоритмы на основе этих цифровых сигналов для поддержания стабильности и качества производственного процесса.1.
• Дискретное производство: В автомобильной, электронной и машиностроительной промышленности DS3800NADA можно использовать для преобразования аналоговых сигналов от датчиков производственного оборудования, таких как датчики положения и скорости роботизированных манипуляторов, датчики давления гидравлических прессов и датчики температуры сварочное оборудование. Цифровые сигналы используются для точного управления и мониторинга производственного процесса с целью повышения эффективности производства и качества продукции.

Программируемые логические контроллеры (ПЛК)

• Сбор данных: DS3800NADA при интеграции с ПЛК может преобразовывать аналоговые сигналы от различных полевых устройств в цифровые сигналы, которые могут обрабатываться и сохраняться ПЛК. Это позволяет ПЛК собирать и анализировать данные производственного процесса, обеспечивая основу для оптимизации процесса и диагностики неисправностей.
• Выход управления: Он также может преобразовывать цифровые выходные сигналы ПЛК в аналоговые сигналы для управления исполнительными механизмами, такими как двигатели, клапаны и нагреватели, в полевых условиях, реализуя управление производственным процессом с обратной связью.

Системы возобновляемой энергии

• Ветровые турбины: На ветряных электростанциях DS3800NADA может преобразовывать аналоговые сигналы от анемометров, флюгеров и других датчиков в цифровые сигналы. Система управления ветряной турбиной затем может регулировать угол наклона и скорость вращения лопастей в соответствии со скоростью и направлением ветра, чтобы максимизировать эффективность выработки электроэнергии и обеспечить безопасность работы ветряной турбины.
• Солнечные электростанции: Для солнечных электростанций он может преобразовывать аналоговые сигналы датчиков солнечного излучения и датчиков температуры в цифровые сигналы. Затем система управления может регулировать рабочие параметры инверторов и другого оборудования в зависимости от солнечного излучения и температуры, чтобы повысить эффективность преобразования солнечной энергии.

Настройка: DS3800NADA

• Формат выходных данных: Плата предлагает на выбор три формата вывода данных, а именно: одно параллельное 12-битное слово, два 8-битных байта или последовательные данные. Пользователи могут настроить формат вывода в соответствии с конкретными требованиями подключенных микропроцессоров или процессоров цифровых сигналов.
• Протокол связи: DS3800NADA использует оптоволоконную связь с определенными длинами волн, диапазоном мощности и скоростью передачи данных. Однако в некоторых случаях, если для всей системы требуется другой протокол или интерфейс связи, для адаптации коммуникационных возможностей платы могут использоваться дополнительные внешние модули преобразования или специальная прошивка.

Физические модификации

• Монтаж и корпус: плата имеет стандартный размер и монтажные отверстия, но в некоторых приложениях, где пространство ограничено или существуют особые условия окружающей среды, для размещения DS3800NADA могут быть разработаны специальные корпуса или монтажные кронштейны. Это может обеспечить лучшую защиту от пыли, влаги и электромагнитных помех.
• Настройка соединителя: Плата имеет специальные разъемы «папа» и «мама» для связи с другими печатными платами. В некоторых случаях, если ответные разъемы в системе несовместимы, для обеспечения правильного соединения можно изготовить специальные кабельные сборки или адаптеры разъемов.

Интеграция с другими компонентами

• Совместимость системы: DS3800NADA разработан для серии Mark IV системы Speedtronic GE. Однако в некоторых приложениях, где необходимо интегрировать его с другими компонентами, не относящимися к Mark IV, или сторонними системами, могут быть разработаны специальные программные драйверы или промежуточное программное обеспечение, обеспечивающее бесперебойную связь и взаимодействие между DS3800NADA и другими компонентами.
• Резервирование и резервное копирование: В некоторых критически важных приложениях на уровне системы могут быть добавлены дополнительные механизмы резервирования и резервного копирования. Например, резервные платы DS3800NADA можно настроить в режиме горячего резерва, а можно реализовать собственную логику управления для переключения между основной и резервной платами в случае сбоя.

Поддержка и услуги:DS3800NADA

Наша группа технической поддержки продуктов готова помочь вам с любыми вопросами или проблемами, которые могут возникнуть у вас в отношении установки, настройки или эксплуатации нашего продукта. Наши специалисты хорошо обучены и хорошо осведомлены, и они будут работать с вами, чтобы решить любые проблемы, с которыми вы можете столкнуться.

Мы также предлагаем ряд услуг, которые помогут вам максимально эффективно использовать наш продукт, включая обучение, консультации и настройку. Наши программы обучения призваны научить вас эффективно использовать наш продукт, а наши консультационные услуги помогут вам оптимизировать ваши процессы и рабочие процессы. А если вам нужно индивидуальное решение, наша команда разработчиков может работать с вами над созданием индивидуального решения, отвечающего вашим уникальным потребностям.

Какими бы ни были ваши потребности в технической поддержке или обслуживании, мы здесь, чтобы помочь вам добиться успеха с нашим продуктом.
